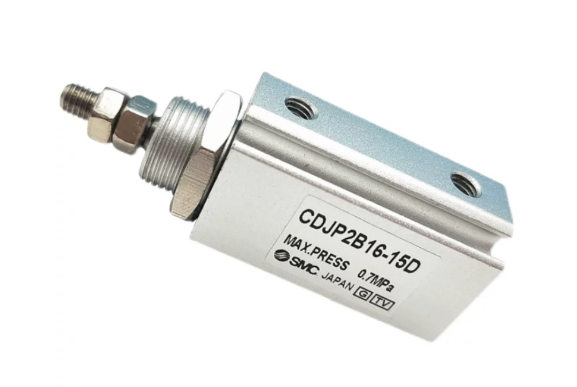

Xi lanh kim SMC tác động kép CDJP2B10/CDJP2B16-5D/10D/15D/20D/25D/30D-B

Xi lanh kim SMC CDJP2B10 / CDJP2B16 – Xi lanh khí nén tác động kép, compact, thân inox

1. Tổng quan nhanh sản phẩm

SMC CDJP2B10 / CDJP2B16 là dòng xi lanh khí nén mini dạng pen cylinder, kết cấu nhỏ gọn, thuộc dòng CJ2/CDJP của SMC, được sử dụng để tạo chuyển động tịnh tiến cho các cơ cấu tự động hóa.

Các model CDJP2B10 và CDJP2B16 có đường kính piston tương ứng Ø10 mm và Ø16 mm, với nhiều lựa chọn hành trình như 5D, 10D, 15D, 20D, 25D và 30D. Đây là loại tác động kép (Double Acting), phù hợp cho các cơ cấu đẩy, kéo, ép, chặn, định vị và gắp trong máy tự động.

Model thuộc nhóm CDJP2B, được thiết kế cho các ứng dụng cần xi lanh rất nhỏ, nhẹ và tiết kiệm không gian lắp đặt.

Lưu ý về mã: Chuỗi CDJP2B10/CDJP2B16-5D/10D/15D/20D/25D/30D-B đang gộp nhiều lựa chọn đường kính và hành trình. Một part number hoàn chỉnh cần xác định rõ đường kính piston + hành trình + cấu hình ren/đầu cần piston.

2. Sản phẩm này là gì và dùng để làm gì?

CDJP2B là xi lanh khí nén tác động kép mini, sử dụng khí nén để tạo chuyển động tiến và lùi của piston.

Nguyên lý:

       Khí nén
          ↓
   ┌─────────────┐
   │   CDJP2B    │
   │      →      │
   │   Piston    │
   └──────┬──────┘
          │
      Rod/ty
          ↓
      Cơ cấu máy

Van điện từ cấp khí luân phiên vào hai phía piston:

Cổng A → piston tiến

Cổng B → piston lùi

Do là double acting, xi lanh không cần lò xo hồi như loại single acting.

CDJP2B thích hợp với các cơ cấu:

• Đẩy sản phẩm.
• Chặn phôi.
• Ép/nhấn.
• Định vị.
• Tách sản phẩm.
• Cấp phôi.
• Cơ cấu khóa/chốt.
• Máy lắp ráp tự động.

3. Thông số kỹ thuật

Đường kính piston

• CDJP2B10 → Ø10 mm
• CDJP2B16 → Ø16 mm

Đường kính lớn hơn cho diện tích piston lớn hơn, vì vậy trong cùng điều kiện áp suất, CDJP2B16 có lực tác động lớn hơn CDJP2B10.

Hành trình

Các lựa chọn bạn cung cấp:

• 5D
• 10D
• 15D
• 20D
• 25D
• 30D

Trong đó số biểu thị hành trình; hậu tố đầy đủ cần được đối chiếu theo part number cụ thể.

Cấu hình tác động kép

Xi lanh có hai phía cấp khí:

        Port A
          ↓
 ┌────────────────┐
 │ ←── Piston ──→ │
 └────────────────┘
          ↑
        Port B

Cấp khí một phía:

piston tiến.

Đảo nguồn khí:

piston lùi.

Điều này giúp chủ động kiểm soát cả hai chiều chuyển động.

Lực tác động

Lực lý thuyết có thể tính gần đúng:

F = P × A

Trong đó:

• F: lực piston.
• P: áp suất làm việc.
• A: diện tích piston.

Với cùng áp suất:

Ø16 mm → lực lớn hơn Ø10 mm

Do diện tích piston tăng theo bình phương đường kính.

Tuy nhiên lực thực tế sẽ thấp hơn lực lý thuyết do ma sát và các tổn hao trong xi lanh.

CDJP2B10

Đây là phiên bản:

Piston Ø10 mm

Ưu điểm:

• Rất nhỏ gọn.
• Khối lượng thấp.
• Phù hợp cơ cấu nhẹ.
• Dễ bố trí trong máy hẹp.

Ứng dụng điển hình:

CDJP2B10
   ↓
Đẩy linh kiện

CDJP2B16

Phiên bản:

Piston Ø16 mm

có lực tác động lớn hơn Ø10 mm trong cùng điều kiện áp suất.

Phù hợp hơn khi:

• Tải lớn hơn.
• Cần lực đẩy cao hơn.
• Sản phẩm nặng hơn.
• Cơ cấu cần lực ổn định hơn.

Ý nghĩa của B

Trong dòng model:

CDJP2B

B thuộc cấu trúc series/model của SMC.

Không nên coi -B cuối chuỗi trên marketplace là một thông số riêng biệt nếu chưa xác định đầy đủ cấu trúc part number.

Do đó khi đặt hàng cần dùng:

full model chính xác trên catalogue/tem sản phẩm.

Hành trình 5 / 10 / 15 / 20 / 25 / 30 mm

Hành trình quyết định:

piston có thể di chuyển tối đa bao nhiêu mm.

Ví dụ:

CDJP2B16-10D-B

→ hành trình khoảng 10 mm theo cấu hình.

CDJP2B16-30D-B

→ hành trình khoảng 30 mm theo cấu hình.

Khi thay thế xi lanh đang dùng, không nên chọn hành trình dài hơn chỉ vì “dư hành trình”, vì điều này có thể làm thay đổi vị trí cuối và thiết kế cơ khí.

4. Lợi ích khi đưa vào vận hành

Thiết kế cực kỳ nhỏ gọn

CDJP2B phù hợp những vị trí mà xi lanh tiêu chuẩn khó lắp.

Tác động kép

Có thể điều khiển chủ động cả:

• Tiến.
• Lùi.

Nhiều hành trình

Từ hành trình ngắn như 5 mm đến 30 mm trong nhóm sản phẩm bạn cung cấp.

Có hai kích thước piston

• Ø10 mm.
• Ø16 mm.

Giúp lựa chọn theo lực tác động cần thiết.

Phù hợp máy tự động hóa

Dễ tích hợp vào:

• Máy lắp ráp.
• Máy cấp phôi.
• Máy đóng gói.
• Máy kiểm tra.
• Cơ cấu chặn/đẩy.

Tiết kiệm không gian

Đây là ưu điểm quan trọng của xi lanh pen-type/mini cylinder trong máy có mật độ linh kiện cao.

Dễ kết hợp van điện từ

Có thể phối hợp với các van SMC như:

• SY Series.
• VK Series.

Có thể tích hợp cảm biến vị trí

Khi hệ thống cần phản hồi piston, có thể sử dụng auto switch phù hợp với cấu hình xi lanh.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Dùng CDJP2B cho cơ cấu đẩy, kéo, chặn và định vị.

Nhà tích hợp tự động hóa

Tích hợp xi lanh vào hệ thống PLC và van điện từ.

Máy lắp ráp

Đẩy hoặc định vị linh kiện.

Máy cấp phôi

Tạo chuyển động tách hoặc đẩy phôi.

Máy đóng gói

Điều khiển các cơ cấu đẩy/ép nhỏ.

Đơn vị bảo trì

Thay thế xi lanh CDJP2B cũ khi cần giữ nguyên kiểu lắp và hành trình.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn đúng SMC CDJP2B10/CDJP2B16 theo:

• Đường kính piston Ø10 hoặc Ø16 mm.
• Hành trình 5/10/15/20/25/30 mm.
• Kiểu tác động kép.
• Điều kiện áp suất.
• Lực yêu cầu.
• Vị trí lắp đặt.
• Cấu hình ren và đầu cần piston.
• Yêu cầu lắp cảm biến.

Đặc biệt, chuỗi:

CDJP2B10/CDJP2B16-5D/10D/15D/20D/25D/30D-B

là nhiều biến thể, không phải một mã duy nhất.

Để tránh giao sai sản phẩm, khách hàng nên cung cấp:

Full part number + ảnh xi lanh hiện tại + số lượng cần mua.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC CDJP2B10-10D-B – 10 chiếc

hoặc:

SMC CDJP2B16-20D-B – 5 chiếc

8. Câu hỏi thường gặp (FAQ)

CDJP2B là gì?

CDJP2B là dòng xi lanh khí nén mini dạng pen cylinder, dùng cho các cơ cấu tự động hóa nhỏ gọn.

CDJP2B có phải xi lanh tác động kép không?

Có. CDJP2B là loại Double Acting.

CDJP2B10 có đường kính bao nhiêu?

Ø10 mm.

CDJP2B16 có đường kính bao nhiêu?

Ø16 mm.

CDJP2B10 và CDJP2B16 khác nhau thế nào?

Khác chủ yếu ở đường kính piston; Ø16 có diện tích piston lớn hơn nên tạo lực lớn hơn ở cùng áp suất.

CDJP2B có những hành trình nào?

Trong chuỗi model được cung cấp có:

5, 10, 15, 20, 25 và 30 mm.

10D là gì?

Là cấu hình có hành trình 10 mm trong chuỗi model tương ứng.

20D là gì?

Là cấu hình có hành trình 20 mm.

30D là gì?

Là cấu hình có hành trình 30 mm.

CDJP2B10 có phù hợp cơ cấu nhỏ không?

Có. Ø10 mm phù hợp với nhiều cơ cấu cần kích thước và lực tác động nhỏ.

CDJP2B16 có lực mạnh hơn CDJP2B10 không?

Có, trong cùng điều kiện áp suất vì diện tích piston Ø16 lớn hơn Ø10.

Có thể dùng CDJP2B để đẩy sản phẩm không?

Có, đây là ứng dụng điển hình.

Có thể dùng để chặn sản phẩm không?

Có, nếu lực và hành trình đáp ứng yêu cầu.

Có thể dùng để ép không?

Có trong phạm vi lực và điều kiện làm việc phù hợp.

Có thể dùng để định vị phôi không?

Có.

CDJP2B có phù hợp máy tự động hóa không?

Có, đặc biệt với máy có không gian lắp đặt hạn chế.

CDJP2B có dùng cho máy lắp ráp không?

Có.

CDJP2B có dùng cho máy đóng gói không?

Có.

CDJP2B có dùng cho máy cấp phôi không?

Có.

CDJP2B có dùng với PLC không?

Có thể điều khiển thông qua van điện từ kết nối với PLC.

Có thể dùng SY3120 với CDJP2B không?

Có, nếu cổng và lưu lượng phù hợp.

Có thể dùng SY5120 với CDJP2B không?

Có, tùy cấu hình mạch khí.

Có thể dùng SY5220 với CDJP2B không?

Có, khi cần van 5/2 hai coil và thông số phù hợp.

Có thể dùng VK332 với CDJP2B không?

VK332 là van 3/2; có thể phù hợp với những mạch 3 cổng nhất định, nhưng với xi lanh tác động kép cần xem lại sơ đồ điều khiển vì thông thường dùng van 5/2.

Có thể dùng AS Series với CDJP2B không?

Có. AS được dùng để điều chỉnh tốc độ chuyển động của xi lanh.

Có thể dùng ASP với CDJP2B không?

Có khi cần điều chỉnh tốc độ đồng thời có pilot check.

Có thể dùng KQ2L/KQ2V với CDJP2B không?

Có, miễn ren và đường kính ống phù hợp.

CDJP2B có thể dùng cảm biến từ không?

Có thể kết hợp auto switch phù hợp với model và cấu hình xi lanh.

Vì sao nên dùng cảm biến vị trí?

Để PLC xác nhận piston đã đến vị trí:

OUT / IN

trước khi chuyển sang bước tiếp theo.

CDJP2B có thể chạy tốc độ cao không?

Có thể trong phạm vi thiết kế, nhưng tốc độ thực tế phụ thuộc vào áp suất, lưu lượng van, đường ống, speed controller, tải và hành trình.

Có cần lắp van điều tốc không?

Không bắt buộc, nhưng khi cần kiểm soát tốc độ nên dùng speed controller phù hợp.

CDJP2B có phải xi lanh single acting không?

Không. Đây là double acting.

CDJP2B có lò xo hồi không?

Không phải cơ cấu hồi bằng lò xo như xi lanh single acting; piston được điều khiển bằng khí ở cả hai phía.

Có thể điều khiển độc lập tốc độ tiến và lùi không?

Có thể bằng cách bố trí speed controller phù hợp trên hai đường khí.

Có thể lắp AS ở cả hai phía không?

Có thể trong mạch cần điều chỉnh riêng tốc độ tiến và lùi.

Đường kính Ø16 có luôn tốt hơn Ø10 không?

Không. Cần chọn theo lực, kích thước phôi và không gian lắp đặt.

Hành trình 30 mm có thể thay hành trình 20 mm không?

Không nên thay trực tiếp nếu cơ cấu máy được thiết kế cho hành trình 20 mm.

Có thể thay CDJP2B10 bằng CDJP2B16 không?

Không nên mặc định. Cần kiểm tra kích thước lắp đặt, lực, cổng và cơ cấu máy.

Có thể thay CDJP2B16 bằng CDJP2B10 không?

Chỉ khi lực tác động và kích thước đều đáp ứng; cần tính toán lại.

Vì sao xi lanh không đủ lực?

Có thể do:

• Áp suất thấp.
• Cỡ piston quá nhỏ.
• Rò khí.
• Van điện từ không đủ lưu lượng.
• Speed controller đóng quá nhiều.
• Tải vượt khả năng.

Vì sao xi lanh chạy chậm?

Có thể do:

• AS đóng quá nhỏ.
• Van lưu lượng thấp.
• Ống nhỏ.
• Áp suất thấp.
• Rò khí.

Vì sao xi lanh chạy giật?

Có thể do:

• Điều chỉnh tốc độ chưa phù hợp.
• Tải thay đổi.
• Áp suất không ổn định.
• Đường ống bố trí không phù hợp.

Có cần bôi trơn CDJP2B không?

Không nên tự ý bôi trơn; cần tuân thủ yêu cầu sử dụng của SMC cho đúng model.

CDJP2B dùng môi chất gì?

Khí nén.

Có thể dùng CDJP2B với nước không?

Không nên dùng xi lanh khí nén tiêu chuẩn cho nước nếu chưa xác nhận cấu hình được SMC chỉ định.

Có thể dùng CDJP2B với dầu không?

Không nên mặc định; cần kiểm tra khả năng tương thích vật liệu và điều kiện sử dụng.

Có thể dùng CDJP2B trong môi trường nhiệt độ cao không?

Chỉ trong giới hạn nhiệt độ được SMC quy định cho đúng model.

CDJP2B có cần lọc khí không?

Nên sử dụng khí nén sạch và hệ thống xử lý khí phù hợp để tăng độ tin cậy của thiết bị.

Có nên dùng AW trước CDJP2B không?

Có thể dùng:

FRL/AW → van điện từ → speed controller → CDJP2B

để điều áp và xử lý nguồn khí.

CDJP2B có dùng với AW20/AW30 không?

Có thể, nếu áp suất và cỡ cổng phù hợp với hệ thống.

CDJP2B có dùng với AKH không?

Có thể kết hợp trong mạch cần kiểm soát chiều dòng khí, nhưng phải thiết kế đúng hướng van một chiều.

CDJP2B có dùng với AQ không?

Có thể kết hợp với quick exhaust valve khi cần tăng tốc xả trong hệ thống phù hợp.

CDJP2B có dùng với ZSE20B không?

Có thể dùng ZSE20B để giám sát áp suất trong hệ thống; hai thiết bị có chức năng khác nhau.

CDJP2B có dùng trong robot không?

Có thể, đặc biệt ở các đầu gắp hoặc cơ cấu nhỏ.

CDJP2B có phù hợp đầu máy compact không?

Có. Đây là lợi thế chính của dòng mini cylinder.

Có thể dùng CDJP2B để kẹp không?

Có thể nếu kết hợp với cơ cấu kẹp phù hợp; bản thân xi lanh tạo chuyển động tuyến tính.

Có thể dùng CDJP2B để xoay không?

Không trực tiếp. Đây là xi lanh chuyển động thẳng; muốn tạo chuyển động xoay cần rotary actuator/cơ cấu chuyển đổi.

CDJP2B có thể điều khiển hai chiều không?

Có. Double acting cho phép điều khiển cả tiến và lùi.

CDJP2B có thể giữ vị trí giữa hành trình không?

Không nên xem nó là thiết bị khóa vị trí chính xác. Muốn giữ piston giữa hành trình cần thiết kế mạch phù hợp, chẳng hạn sử dụng giải pháp có pilot check hoặc cơ cấu khóa.

Có thể dùng ASP để giữ piston không?

ASP có pilot check và có thể hỗ trợ giữ/dừng trong mạch phù hợp, nhưng hiệu quả thực tế phải được đánh giá theo tải và thiết kế mạch.

CDJP2B có phải xi lanh không gỉ không?

Cấu hình vật liệu cần xác nhận theo full part number; không nên mặc định mọi model CDJP2B đều hoàn toàn bằng inox.

CDJP2B có ren M5 không?

Tùy cấu hình. Cần kiểm tra đúng full part number.

Có cần biết ren khi đặt hàng không?

Có. Ren/cấu hình kết nối là một trong những yếu tố quyết định khả năng lắp đặt.

Có thể chỉ đặt “CDJP2B16” không?

Không nên. Cần chỉ rõ hành trình và hậu tố cấu hình.

5D nghĩa là gì?

Trong chuỗi sản phẩm được nêu, đây là cấu hình hành trình 5 mm.

15D nghĩa là gì?

Hành trình 15 mm trong cấu hình tương ứng.

25D nghĩa là gì?

Hành trình 25 mm.

B cuối mã có cần giữ không?

Có. Khi đặt hàng nên giữ nguyên toàn bộ hậu tố vì chúng xác định cấu hình cụ thể của sản phẩm.

Có thể mua riêng CDJP2B mà không mua van điện từ không?

Có. Xi lanh là linh kiện độc lập.

Có thể mua riêng phụ tùng của xi lanh không?

Một số phụ tùng có thể được cung cấp tùy model; cần kiểm tra đúng part number.

Khi nào nên thay CDJP2B?

Khi xi lanh có:

• Rò khí.
• Piston hoạt động không ổn định.
• Ty piston hư hỏng.
• Giảm lực.
• Giảm tốc độ bất thường.
• Hư seal.

Làm sao chọn giữa CDJP2B10 và CDJP2B16?

Chọn theo:

lực cần thiết + không gian lắp đặt + hành trình + tải.

Làm sao chọn hành trình?

Hành trình nên bằng hoặc lớn hơn hành trình cơ cấu cần thực hiện, đồng thời phải tính đến giới hạn cơ khí và vị trí cuối.

Có nên chọn hành trình dài hơn nhiều không?

Không nên, vì có thể ảnh hưởng tới vị trí cuối và độ ổn định cơ cấu.

CDJP2B phù hợp sản phẩm nhỏ không?

Có. Đặc biệt CDJP2B10 phù hợp các cơ cấu lực nhỏ và không gian hẹp.

CDJP2B16 phù hợp tải lớn hơn không?

Có, nhờ piston lớn hơn nên có khả năng tạo lực lớn hơn trong cùng điều kiện áp suất.

Có thể lắp CDJP2B theo phương đứng không?

Có thể tùy ứng dụng, nhưng cần tính đến tải trọng, hướng chuyển động và lực tác động.

Có thể dùng CDJP2B để nâng tải không?

Có trong phạm vi lực cho phép, nhưng cần tính hệ số an toàn và tải động.

Có thể dùng CDJP2B trong môi trường rung không?

Có thể trong phạm vi thông số thiết kế, nhưng cần kiểm tra điều kiện rung thực tế và cách gá.

Vì sao ty piston bị cong?

Có thể do tải ngang hoặc lực bên ngoài tác động lên ty. Cần thiết kế cơ cấu dẫn hướng phù hợp.

Có nên để tải ngang tác động trực tiếp lên ty?

Không nên. Khi tải ngang đáng kể, nên bổ sung cơ cấu dẫn hướng.

CDJP2B có cần guide không?

Nếu tải có lực ngang hoặc mô-men lớn, nên có cơ cấu guide để giảm tải lên ty piston.

Có thể dùng CDJP2B với gripper không?

Có thể, nếu dùng xi lanh để truyền động cho cơ cấu gripper.

CDJP2B có phù hợp dây chuyền lắp ráp linh kiện điện tử không?

Có, đặc biệt ở các cơ cấu nhỏ cần chuyển động tuyến tính chính xác và compact.

CDJP2B có phù hợp máy đóng gói không?

Có, ở các cơ cấu đẩy, chặn và định vị nhỏ.

Có thể dùng CDJP2B trong Pick & Place không?

Có, nếu kết hợp với cơ cấu chấp hành phù hợp.

CDJP2B có phải hàng chính hãng SMC không?

CDJP2B là dòng sản phẩm của SMC; việc xác nhận hàng chính hãng của một lô cụ thể cần dựa vào full part number, nhãn, bao bì và nguồn cung.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model và số lượng.
