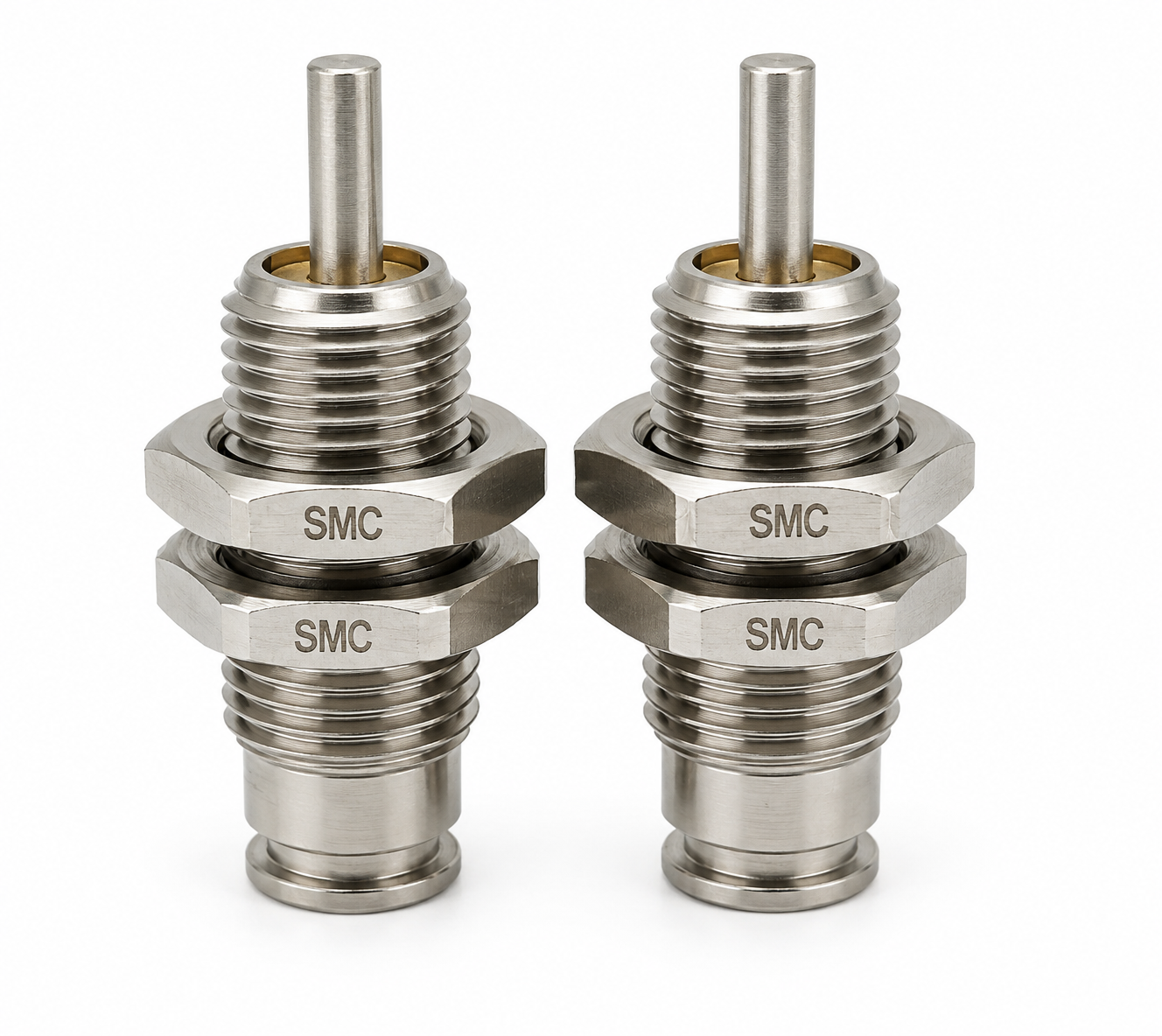

Xi lanh kim đơn tác động SMC CJPS/CJPB4-6-10-15/5/10/15-B có ren, kiểu hồi kim.

Xi lanh kim đơn tác động SMC CJPS/CJPB4-6-10-15/5-10-15-B – Xi lanh pin hồi lò xo chính hãng

1. Tổng quan nhanh sản phẩm

SMC CJP Series là dòng xi lanh kim (Pin Cylinder) đơn tác động, hồi lò xo (Single Acting, Spring Return), có thiết kế nhỏ gọn, phù hợp cho các cơ cấu cần lực đẩy/nhả tại một vị trí cố định trong máy tự động hóa.

Hai dạng lắp đặt chính gồm:

• CJPB: loại lắp panel (Panel Mount Type).
• CJPS: loại lắp âm/plug mount (Embedded/Plug Mount Type).

SMC hiện liệt kê CJPB-Z và CJPS-Z với các cỡ bore Ø4, Ø6, Ø10 và Ø15 mm; dòng CJP hiện hành đã chuyển sang cấu hình mới Ø16 mm thay cho Ø15 mm ở một số phiên bản, trong khi các model CJPB/CJPS cũ Ø15 vẫn tồn tại trong tài liệu và được đánh dấu đã ngừng sản xuất.

Các mã khách hàng thường tìm kiếm:

CJPS4 / CJPS6 / CJPS10 / CJPS15
CJPB4 / CJPB6 / CJPB10 / CJPB15

với các hành trình:

5 / 10 / 15 mm

và có tùy chọn có ren đầu ty hoặc không ren, tùy full part number.

Lưu ý: Chuỗi CJPS/CJPB4-6-10-15/5-10-15-B là cách gộp nhiều model. Không phải toàn bộ tổ hợp đều là một mã SMC duy nhất.

2. Sản phẩm này là gì và dùng để làm gì?

Xi lanh kim SMC CJP là gì?

CJP là Pin Cylinder, hay còn gọi là xi lanh kim/xi lanh chốt.

Khác với xi lanh khí nén thông thường, CJP có đường kính nhỏ và ty piston dạng pin, phù hợp cho các cơ cấu:

• Đẩy sản phẩm.
• Chặn sản phẩm.
• Định vị.
• Tách phôi.
• Kẹp nhẹ.
• Đẩy chốt.
• Bật/nhả cơ cấu.

SMC xác định CJP là:

Pin Cylinder: Single Acting, Spring Return.

Nguyên lý hoạt động

CJP là đơn tác động, vì vậy khí nén chỉ tác động theo một chiều.

        KHÍ NÉN
           ↓
     ┌──────────┐
     │  Piston  │
     └────┬─────┘
          │
          ▼
       Ty kim
          │
          ▼
      Cơ cấu máy

Khi cấp khí:

Cấp khí
   ↓
Piston tiến
   ↓
Pin đẩy cơ cấu

Khi ngắt/xả khí:

Xả khí
   ↓
Lò xo hồi
   ↓
Pin trở về

Do đó CJP đặc biệt phù hợp với các cơ cấu cần:

đẩy bằng khí – hồi bằng lò xo.

3. Thông số kỹ thuật

SMC hiện liệt kê CJPB-Z và CJPS-Z ở các bore Ø4/6/10/15 mm; tài liệu CJP cũ cũng xác nhận các model có stroke 5/10/15 mm.

CJPB và CJPS khác nhau thế nào?

Đây là điểm rất quan trọng khi đặt hàng.

CJPB

Panel Mount Type

Xi lanh được thiết kế để lắp xuyên hoặc cố định trên panel.

CJPS

Embedded / Plug Mount Type

Thiết kế để lắp âm/nhúng trực tiếp vào máy.

SMC phân loại rõ CJPB là Panel mount, còn CJPS là Plug mount/Embedded type.

CJPB4

CJPB4 là pin cylinder bore:

Ø4 mm

Một model được SMC công bố:

CJPB4-10

có:

• Bore: Ø4 mm.
• Stroke: 10 mm.
• Panel Mount.
• Single Acting, Spring Return.
• Có ren đầu ty ở cấu hình được tra cứu.

CJPB6

Bore:

Ø6 mm

Có các stroke tiêu chuẩn như:

5 / 10 / 15 mm

tùy configuration.

CJPB10

Bore:

Ø10 mm

Ví dụ:

CJPB10-15-B

có:

• Bore Ø10 mm.
• Stroke 15 mm.
• Panel Mount.
• Spring Return.
• B trong cấu hình cụ thể xác định Without Thread ở đầu ty.

Trong khi:

CJPB10-15

là cấu hình With Thread.

CJPB15

Bore:

Ø15 mm

Đây là một trong các kích thước của CJP Series cũ. SMC hiện đã chuyển một số sản phẩm mới từ Ø15 sang Ø16 mm.

CJPS4

CJPS4:

Bore Ø4 mm.

Đây là phiên bản Plug Mount/Embedded Type.

SMC cung cấp gasket thay thế cho CJPS4:

CJPS4-G.

CJPS6

Bore:

Ø6 mm

Gasket thay thế:

CJPS6-G.

CJPS10

Bore:

Ø10 mm

Gasket thay thế:

CJPS10-G.

CJPS15

Bore:

Ø15 mm

Gasket thay thế:

CJPS15-G.

Hành trình 5 / 10 / 15 mm

CJP có các stroke tiêu chuẩn:

5 mm

10 mm

15 mm

Ví dụ:

CJPB4-5

CJPB4-10

CJPB4-15

hoặc:

CJPB10-15

tùy bore và cấu hình. Catalogue SMC thể hiện bảng kích thước riêng cho các stroke 5/10/15 mm.

Ý nghĩa B

Đây là phần rất dễ nhầm.

Trong một số full part number CJP:

CJPB10-15-B

SMC xác nhận:

Rod End Thread = B → Without Thread.

Trong khi:

CJPB10-15

được xác định là:

With Thread.

Do đó:

Đây là lý do cần đặt hàng theo full part number, không nên chỉ ghi CJPB10-15.

CJPB có ren và không ren

SMC hỗ trợ cả:

Có ren đầu ty

Ví dụ:

CJPB4-10

Không ren đầu ty

Ví dụ:

CJPB10-15-B

Điều này cho phép lựa chọn trực tiếp hoặc kết hợp với cơ cấu chặn/đầu pin khác.

CJP có thể kết nối One-Touch không?

Có.

SMC cho biết:

One-touch fitting có thể được kết nối

với Ø2 miniature One-touch fitting, miniature fitting và speed controller ở cấu hình phù hợp.

Đây là lợi thế lớn khi cần thiết kế một cụm khí nén cực nhỏ.

Có thể gắn speed controller không?

Có.

SMC xác nhận CJP có thể kết nối với speed controller ở cấu hình phù hợp.

Nhờ đó có thể kiểm soát tốc độ tiến của pin.

Có thể gắn auto switch không?

Có.

SMC xác nhận CJP Series có thể sử dụng auto switch, và thậm chí hai auto switch có thể được lắp trên CJP Ø4, stroke 5 mm ở cấu hình phù hợp.

Điều này giúp giám sát vị trí cơ cấu.

CJP và CDJP2

SMC còn có:

CDJP2

là phiên bản double acting của pin cylinder.

Trong khi:

CJP = Single Acting, Spring Return

Do đó nếu cần khí nén điều khiển cả tiến và lùi, cần xem CDJP2 thay vì CJP.

CJP và CJ2

CJP và CDJP2 khác nhau thế nào?

CJP:

Single Acting + Spring Return.

CDJP2:

Double Acting.

SMC phân loại hai series riêng biệt.

CJPB và CJPS dùng khác nhau thế nào?

CJPB

Phù hợp:

lắp xuyên panel / bắt vào panel máy.

CJPS

Phù hợp:

lắp âm/nhúng trực tiếp vào thân máy.

SMC xác nhận CJPB là Panel Mount và CJPS là Plug Mount.

4. Lợi ích khi đưa vào vận hành

Kích thước cực nhỏ

CJP được thiết kế như một short-stroke miniature cylinder, giúp tiết kiệm đáng kể không gian lắp đặt.

Hồi bằng lò xo

Không cần cấp khí cho chiều hồi.

Cấu tạo đơn giản

Ít linh kiện hơn so với hệ double-acting.

Tiết kiệm đường khí

Chỉ cần điều khiển một chiều.

Phù hợp cơ cấu chốt

Pin rod giúp tạo lực đẩy/chặn tại vị trí cụ thể.

Stroke ngắn

Các stroke 5/10/15 mm rất phù hợp với những thao tác ngắn.

Bore nhỏ

Có các lựa chọn Ø4/6/10/15 mm trong dòng CJP cũ.

Lắp panel hoặc âm

Có cả CJPB và CJPS.

Có thể kết nối One-Touch

Cấu hình phù hợp cho phép kết nối fitting mini và speed controller.

Có thể điều chỉnh tốc độ

Có thể sử dụng speed controller phù hợp.

Có auto switch

Hỗ trợ giám sát vị trí piston.

Dễ tích hợp tự động hóa

Thích hợp các máy có cơ cấu chặn/định vị nhỏ.

Phù hợp các vị trí hạn chế

Kích thước ngắn giúp giảm footprint của máy.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Tích hợp pin cylinder trong các cơ cấu nhỏ.

Máy lắp ráp

Đẩy hoặc định vị linh kiện.

Máy cấp phôi

Dùng làm chốt chặn phôi.

Máy đóng gói

Định vị hoặc chặn sản phẩm.

Máy kiểm tra

Đẩy sản phẩm vào vị trí kiểm tra.

Máy điện tử

Phù hợp các cơ cấu nhỏ, hành trình ngắn.

Máy Pick & Place

Hỗ trợ cơ cấu chặn/định vị.

Máy tự động hóa mini

Đặc biệt phù hợp khi không gian lắp đặt hạn chế.

Thiết bị cơ khí chính xác

Sử dụng pin để thao tác cơ cấu nhỏ.

Đơn vị bảo trì

Thay thế CJP cũ theo đúng bore, stroke và kiểu lắp.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn SMC CJPB/CJPS dựa trên:

• CJPB hay CJPS.
• Bore Ø4/6/10/15 mm.
• Stroke 5/10/15 mm.
• Có ren hoặc không ren.
• Kích thước và kiểu lắp.
• Có/không auto switch.
• Yêu cầu One-Touch.
• Speed controller.
• Áp suất và tải thực tế.

SMC hiện xác nhận:

CJPB-Z – Single Acting, Panel Mount

CJPS-Z – Single Acting, Embedded

với bore 4/6/10/15 mm.

Lưu ý về model cũ: SMC cho biết một số CJPB/CJPS Ø15 mm đã được thay thế bằng dòng CJP-Z, trong đó Ø16 mm được đưa vào thay cho Ø15 mm ở sản phẩm mới. Vì vậy khi khách hàng yêu cầu CJPB15/CJPS15, cần kiểm tra mã máy và đời sản phẩm trước khi thay thế.

Khi yêu cầu báo giá nên cung cấp:

Full part number + mã xi lanh đang sử dụng + ảnh sản phẩm + số lượng.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi đặt hàng, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC CJPB4-10 – 10 chiếc

SMC CJPB10-15-B – 10 chiếc

SMC CJPS6-10 – 5 chiếc

SMC CJPS10-15 – 5 chiếc

Nếu đang thay thế sản phẩm cũ, nên gửi ảnh tem trên xi lanh + ảnh đầu ty + ảnh vị trí lắp để xác định chính xác CJPB hay CJPS và loại ren.

8. Câu hỏi thường gặp (FAQ)

CJP SMC là gì?

CJP là Pin Cylinder – xi lanh kim/chốt, loại đơn tác động, hồi lò xo của SMC.

CJP có phải xi lanh khí nén không?

Đúng.

CJP có phải xi lanh đơn tác động không?

Đúng.

CJP có hồi lò xo không?

Có.

CJPB là gì?

CJPB = Panel Mount Pin Cylinder, loại đơn tác động hồi lò xo.

CJPS là gì?

CJPS = Embedded/Plug Mount Pin Cylinder, loại đơn tác động hồi lò xo.

CJPB và CJPS khác nhau thế nào?

Khác chủ yếu ở phương pháp lắp:

CJPB → Panel Mount.

CJPS → Embedded/Plug Mount.

CJPB có phải loại lắp panel không?

Có.

CJPS có phải loại lắp âm không?

Có.

CJP có mấy cỡ bore?

Dòng CJPB/CJPS được SMC liệt kê ở Ø4, Ø6, Ø10, Ø15 mm; dòng mới đã có thay đổi sang Ø16 mm ở một số cấu hình.

CJPB4 là gì?

Pin cylinder CJPB bore Ø4 mm, Panel Mount.

CJPB6 là gì?

Pin cylinder CJPB bore Ø6 mm.

CJPB10 là gì?

Pin cylinder CJPB bore Ø10 mm.

CJPB15 là gì?

Pin cylinder CJPB bore Ø15 mm, thuộc cấu hình/dòng cũ.

CJPS4 là gì?

Pin cylinder CJPS bore Ø4 mm, kiểu Plug/Embedded Mount.

CJPS6 là gì?

Pin cylinder CJPS bore Ø6 mm.

CJPS10 là gì?

Pin cylinder CJPS bore Ø10 mm.

CJPS15 là gì?

Pin cylinder CJPS bore Ø15 mm, thuộc cấu hình/dòng cũ.

CJP có những stroke nào?

Các stroke tiêu chuẩn được tài liệu CJP cũ liệt kê gồm:

5 / 10 / 15 mm.

CJP4-5 là gì?

Pin cylinder bore Ø4 mm, stroke 5 mm.

CJP4-10 là gì?

Bore Ø4 mm, stroke 10 mm.

CJP4-15 là gì?

Bore Ø4 mm, stroke 15 mm.

CJP10-15 là gì?

Bore Ø10 mm, stroke 15 mm.

B trong CJPB10-15-B là gì?

SMC xác nhận B ở cấu hình này là Without Thread – không ren đầu ty.

CJPB10-15 có ren đầu ty không?

Theo cấu hình SMC được tra cứu, có ren.

CJPB10-15 và CJPB10-15-B khác nhau thế nào?

• CJPB10-15 → có ren đầu ty.
• CJPB10-15-B → không ren đầu ty.

CJPB4-10 có ren không?

Model CJPB4-10 được SMC ghi Rod End Thread = With Thread.

CJP có phải double acting không?

Không. CJP là single acting, spring return.

Có loại pin cylinder double acting không?

Có CDJP2 Series.

CJP và CDJP2 khác nhau thế nào?

CJP → single acting + spring return.

CDJP2 → double acting.

CJP có cần cấp khí cho chiều hồi không?

Không. Chiều hồi do lò xo thực hiện.

CJP có cần van điện từ không?

Không bắt buộc nhưng cần van/đường khí nếu muốn điều khiển cấp khí tự động.

CJP có thể dùng với van điện từ SY3120 không?

Có thể trong một hệ thống phù hợp, nhưng do CJP đơn tác động, cần chọn sơ đồ van phù hợp.

CJP có thể dùng van 3/2 không?

Có, van 3/2 là lựa chọn thường gặp cho actuator đơn tác động.

CJP có thể dùng van 5/2 không?

Có thể về mặt mạch khí nhưng không phải lựa chọn tối ưu cho single-acting CJP trong nhiều ứng dụng.

CJP có thể dùng van 5/3 không?

Có thể trong một số mạch đặc biệt nhưng không cần thiết cho ứng dụng đơn giản.

CJP có thể dùng SY3120 không?

Có thể, nhưng nên xem xét van 3/2 nếu chỉ cần điều khiển một chiều.

CJP có thể dùng SYJ3130 không?

Có thể trong mạch phù hợp.

CJP có thể dùng SYJ3140 không?

Có thể tùy cấu hình.

CJP có thể dùng AS speed controller không?

Có. SMC xác nhận có thể kết nối speed controller với CJP.

CJP có thể dùng One-Touch fitting không?

Có. Cấu hình phù hợp hỗ trợ Ø2 One-Touch fitting.

CJP có thể dùng fitting KQ2 không?

Có thể nếu kích thước tubing/ren tương thích, nhưng với các cấu hình mini nên kiểm tra fitting đúng kích thước.

CJP có thể dùng fitting KJ/KJS không?

Có thể nếu connection và tubing phù hợp.

CJP có thể dùng tubing Ø2 không?

Có cấu hình được SMC thiết kế cho Ø2 One-Touch fitting.

CJP có thể gắn speed controller không?

Có.

CJP có thể gắn auto switch không?

Có.

CJP Ø4 có gắn được 2 auto switch không?

SMC xác nhận hai auto switch có thể lắp ngay cả với Ø4, stroke 5 mm ở cấu hình phù hợp.

CJP có dùng cảm biến vị trí không?

Có thể sử dụng auto switch phù hợp.

CJP có dùng cảm biến Festo SME-8 không?

Không nên mặc định; SME-8 yêu cầu T-slot phù hợp, trong khi CJP có cấu trúc riêng.

CJP có dùng sensor SMC D-M9 không?

Cần kiểm tra model và vị trí gá; không nên mặc định D-M9 lắp trực tiếp.

CJP có cần piston nam châm không?

Nếu dùng auto switch từ thì piston phải có cấu hình magnet phù hợp.

CJP có thể phát hiện vị trí piston không?

Có khi dùng auto switch phù hợp.

CJP có thể dùng để chặn phôi không?

Có. Đây là ứng dụng điển hình.

CJP có thể dùng để định vị phôi không?

Có.

CJP có thể dùng để đẩy phôi không?

Có.

CJP có thể dùng để tách phôi không?

Có.

CJP có thể dùng làm chốt khóa không?

Có thể trong các ứng dụng tải phù hợp.

CJP có thể dùng làm pin đẩy sản phẩm không?

Có.

CJP có thể dùng trong máy lắp ráp không?

Có.

CJP có thể dùng trong máy đóng gói không?

Có.

CJP có thể dùng trong máy cấp phôi không?

Có.

CJP có thể dùng trong máy kiểm tra không?

Có.

CJP có thể dùng trong máy điện tử không?

Có, đặc biệt với các cơ cấu nhỏ.

CJP có phù hợp máy tự động hóa mini không?

Rất phù hợp.

CJP có phù hợp không gian hẹp không?

Có. Đây là một trong những ưu điểm chính của CJP.

CJP có phải short-stroke cylinder không?

Đúng; SMC mô tả CJP là short-stroke miniature cylinder.

CJP có hành trình dài 50/100 mm không?

Không phải dải stroke tiêu chuẩn của CJP; dòng này hướng đến hành trình ngắn.

CJP có stroke 5 mm không?

Có.

CJP có stroke 10 mm không?

Có.

CJP có stroke 15 mm không?

Có.

CJP có bore Ø4 mm không?

Có.

CJP có bore Ø6 mm không?

Có.

CJP có bore Ø10 mm không?

Có.

CJP có bore Ø15 mm không?

Có ở dòng cũ; dòng mới có thay đổi sang Ø16 mm trong một số cấu hình.

CJP có bore Ø16 mm không?

Có ở dòng mới CJP-Z. SMC cho biết Ø16 mm đã được đưa vào thay cho Ø15 mm ở sản phẩm mới.

CJPB15 còn sản xuất không?

Một số model CJPB Ø15 cũ đã được manufacture discontinued từ 12/2014, replacement series là CJP-Z.

CJPB10 còn sản xuất không?

Một số model CJPB cũ được SMC đánh dấu discontinued; nếu cần thay thế cần kiểm tra CJP-Z tương ứng.

CJPS15 còn sản xuất không?

Cần kiểm tra full part number và đời sản phẩm; SMC hiện cung cấp CJPS-Z ở dải Ø4/6/10/15 trong trang series nhưng một số model cũ có thể đã được thay thế.

Có thể thay CJPB15 bằng CJPB16 không?

Không nên thay chỉ theo bore. Phải kiểm tra kích thước lắp đặt, stroke, ren và replacement specification.

Ø15 và Ø16 có giống kích thước ngoài không?

SMC cho biết dòng Ø16 mới có specifications and dimensions are the same as the existing product trong thay đổi từ Ø15 sang Ø16 ở cấu hình được công bố. Tuy nhiên cần đối chiếu full part number trước khi thay.

CJP có ren đầu ty không?

Có cả loại With Thread và Without Thread tùy mã.

CJPB10-15-B có ren không?

Không.

CJPB10-15 có ren không?

Có.

Có thể gắn nut vào đầu ty có ren không?

Có thể dùng nut phù hợp; SMC cung cấp NTP-010 cho cấu hình CJPB10 có ren.

Có thể mua mounting nut không?

Có. Ví dụ SNPS-010 được SMC liệt kê cho CJPB10.

CJPS có gasket thay thế không?

Có.

SMC liệt kê:

• CJPS4-G
• CJPS6-G
• CJPS10-G
• CJPS15-G.

CJPS gasket làm bằng gì?

SMC ghi:

NBR.

Gasket CJPS bán theo bộ bao nhiêu?

10 cái/bộ theo tài liệu replacement parts.

Gasket có kèm grease không?

Không. SMC ghi gasket set không bao gồm grease pack; grease GR-S-005 được đặt riêng.

CJP có thể tháo rời sửa chữa không?

Không nên tự ý tháo phần cylinder bên trong; SMC có tài liệu bảo trì riêng và một số cấu tạo được ghi là not able to disassemble.

CJP có cần bôi trơn không?

Tuân thủ hướng dẫn SMC; không nên tự ý thêm dầu/bôi trơn nếu không được chỉ định.

CJP có phải loại không cần bôi trơn?

Không nên khẳng định chung cho mọi cấu hình; hãy theo maintenance instruction của full model.

CJP có dùng khí nén sạch không?

Nên sử dụng khí nén sạch và phù hợp với yêu cầu của SMC.

CJP có cần filter khí không?

Nên có xử lý khí thích hợp để bảo vệ actuator và valve.

CJP có dùng được với pressure 0,5 MPa không?

Cần đối chiếu dải áp suất của full model; không nên xác định chỉ dựa trên bore.

CJP có dùng được 0,7 MPa không?

Cần kiểm tra full model và điều kiện tải.

CJP có chịu được 1 MPa không?

Không nên mặc định; phải xem thông số áp suất của đúng model.

CJP có dùng được áp suất thấp không?

Có trong phạm vi operating pressure của model.

CJP có dùng vacuum được không?

Đây không phải ứng dụng chính. Không nên mặc định CJP là vacuum cylinder.

CJP có dùng cho nitrogen không?

Có thể về môi chất nếu phù hợp với specification và điều kiện an toàn.

CJP có dùng cho khí CO₂ không?

Cần kiểm tra compatibility trước khi sử dụng.

CJP có dùng với nước không?

Không nên nếu SMC không chỉ định cho hydraulic/water service.

CJP có dùng trong môi trường dầu không?

Cần kiểm tra material compatibility.

CJP có dùng trong môi trường bụi không?

Có thể tùy điều kiện, nhưng nên bảo vệ pin/actuator khỏi tạp chất.

CJP có dùng trong môi trường ẩm không?

Cần xem điều kiện môi trường và kiểu lắp.

CJP có dùng ngoài trời không?

Cần kiểm tra nhiệt độ và môi trường.

CJP có phải inox không?

Không mặc định; CJP tiêu chuẩn không phải stainless pin cylinder chuyên dụng.

CJP có phiên bản chịu nhiệt không?

SMC có XB6 Made to Order cho heat-resistant cylinder −10 đến 150°C ở nhóm CJP/CJP2.

CJP có phiên bản chịu lạnh không?

Có XB7 Made to Order, khoảng −40 đến 70°C ở cấu hình được SMC công bố.

CJP có rod tôi cứng không?

SMC có XC17 – pin cylinder with rod quenched trong nhóm Made to Order.

CJP có seal FKM không?

SMC có XC22 – Fluororubber seals trong Made to Order.

CJP có intermediate stroke không?

Có XC19 – Intermediate stroke (Spacer type) theo Made to Order của SMC.

CJP có thể dùng trong máy tốc độ cao không?

Có thể nếu stroke, pressure, cycle và tải phù hợp.

CJP có thể dùng để đẩy nhanh không?

Có thể, nhưng tốc độ phụ thuộc áp suất, tubing, fitting, tải và speed controller.

CJP có thể điều chỉnh tốc độ không?

Có thể kết hợp speed controller phù hợp.

Vì sao CJP chạy quá nhanh?

Có thể do lưu lượng khí vào quá lớn hoặc speed controller mở quá nhiều.

Vì sao CJP chạy quá chậm?

Có thể do:

• Áp suất thấp.
• Tubing nhỏ.
• Fitting hạn chế.
• Tải lớn.
• Speed controller đóng quá nhiều.

Vì sao pin không hồi?

Kiểm tra:

• Khí chưa xả hết.
• Lò xo.
• Cơ cấu bị kẹt.
• Pin bị lệch.
• Tạp chất.

Vì sao pin bị kẹt?

Có thể do tải ngang, lắp lệch hoặc cơ cấu dẫn hướng không phù hợp.

CJP có chịu tải ngang không?

Không nên thiết kế để pin chịu tải ngang lớn.

CJP có cần guide không?

Có thể cần guide riêng nếu tải tạo lực ngang hoặc moment.

CJP có thể làm cơ cấu dẫn hướng không?

Không. CJP tạo lực chuyển động; guide nên đảm nhận nhiệm vụ dẫn hướng.

CJP có thể dùng làm stopper không?

Có, ở các ứng dụng tải phù hợp.

CJP có thể dùng làm hard stop không?

Không nên mặc định coi pin cylinder là stopper chịu va đập lớn.

CJP có thể dùng cùng RB shock absorber không?

Có thể. RB giảm chấn, CJP tạo chuyển động.

CJP có thể dùng cùng JA floating joint không?

Có thể trong một cơ cấu phù hợp, nhưng CJP nhỏ nên cần kiểm tra kích thước và tải.

CJP có thể dùng cùng AS1311F không?

Có thể nếu connection phù hợp.

CJP có thể dùng cùng AS2311F không?

Có thể nếu connection phù hợp.

CJP có thể dùng cùng AS3311F không?

Thông thường CJP nhỏ phù hợp với speed controller nhỏ hơn; cần kiểm tra tubing và lưu lượng thực tế.

CJP có thể dùng cùng KQ2S04 không?

Có thể với cấu hình tubing phù hợp.

CJP có thể dùng cùng KJ/KJS04 không?

Có thể nếu đúng tubing/connection.

CJP có thể dùng cùng AN muffler không?

Có thể ở van xả của mạch, nhưng AN không gắn trực tiếp vào CJP như một bộ phận bắt buộc.

CJP có thể dùng cùng ASN2 không?

Có thể trong mạch khí phù hợp.

CJP có thể dùng cùng AQ quick exhaust không?

Có thể, nhưng cần kiểm tra lợi ích thực tế vì CJP là actuator mini.

CJP có thể dùng cùng AKH check valve không?

Có thể trong mạch cần kiểm soát một chiều.

CJP có thể dùng cùng AW20/AW30 không?

Có thể về hệ thống, nhưng bộ FRL cần được chọn theo lưu lượng toàn máy.

CJP có thể dùng cùng IR1000 không?

Có thể nếu cần điều chỉnh áp suất chính xác, nhưng phải chọn đúng fitting và flow.

CJP có thể dùng cùng SY3120 không?

Có thể về hệ thống, nhưng đối với single acting actuator cần xem sơ đồ van 3/2 phù hợp hơn.

CJP có thể dùng cùng SY5220 không?

Có thể nhưng không tối ưu cho nhiều ứng dụng CJP đơn tác động.

CJP có thể dùng cùng SY5420 không?

Có thể trong mạch đặc biệt, nhưng không cần thiết cho ứng dụng single-acting thông thường.

CJP có thể dùng cùng SYJ3130 không?

Có.

CJP có thể dùng cùng SYJ3140 không?

Có thể.

CJP có thể dùng cùng SY7320 không?

Có thể trong cùng hệ thống nhưng không phải lựa chọn van tối ưu nhất cho CJP nhỏ.

CJP có thể dùng cùng cảm biến ISE/ZSE không?

Có thể giám sát áp suất của mạch, nhưng không đo vị trí pin.

CJP có thể dùng cùng cảm biến SME-8 không?

Chỉ khi có cơ cấu gá/magnet/T-slot tương thích; không nên mặc định.

CJP có thể dùng cùng sensor D-M9 không?

Cần xác nhận mounting.

CJP có thể dùng cùng auto switch của SMC không?

Có, SMC xác nhận CJP có thể sử dụng auto switch.

CJP có thể gắn hai auto switch không?

Có trong cấu hình phù hợp; SMC đặc biệt ghi nhận khả năng lắp hai auto switch với Ø4, stroke 5 mm.

CJP có thể gắn ba auto switch không?

Không nên mặc định; cần kiểm tra kích thước rãnh và model cụ thể.

CJP có thể phát hiện vị trí giữa hành trình không?

Có thể nếu bố trí sensor phù hợp.

CJP có thể dùng làm sensor home không?

Có thể với auto switch.

CJP có thể dùng làm sensor end position không?

Có.

CJP có thể dùng để xác nhận chốt đã đẩy ra không?

Có.

CJP có thể dùng để xác nhận chốt đã thu về không?

Có nếu có sensor tại vị trí tương ứng.

CJP có thể dùng để điều khiển tuần tự không?

Có thông qua PLC và auto switch.

CJP có thể dùng trong hệ PLC 24VDC không?

Có nếu sensor và mạch điều khiển phù hợp.

CJP có phải cảm biến không?

Không. CJP là xi lanh.

CJP có phải van điện từ không?

Không.

CJP có phải speed controller không?

Không.

CJP có phải fitting không?

Không.

CJP có phải shock absorber không?

Không.

CJP có phải floating joint không?

Không.

CJP có phải vacuum cylinder không?

Không.

CJP có phải rodless cylinder không?

Không.

CJP có phải compact cylinder không?

Là miniature pin cylinder, nhỏ hơn nhiều so với nhiều compact cylinder thông thường.

CJP có thể thay bằng CQ2 không?

Không nên thay trực tiếp vì cấu tạo và kích thước khác nhau.

CJP có thể thay bằng CJ2B không?

Không nên thay trực tiếp nếu không thiết kế lại.

CJP có thể thay bằng CDJP2 không?

Chỉ khi hệ thống có thể chuyển từ single acting sang double acting và có đường khí phù hợp.

CDJP2 có ưu điểm gì?

Cho phép điều khiển bằng khí ở cả hai chiều.

CJP có ưu điểm gì so với CDJP2?

Đơn giản hơn, chỉ cần điều khiển một chiều và sử dụng lò xo cho chiều hồi.

CJP có tiết kiệm khí hơn double acting không?

Có thể giảm yêu cầu cấp khí cho chiều hồi, nhưng mức tiêu thụ phụ thuộc chu kỳ và tải thực tế.

CJP có cần van 3/2 không?

Thông thường đây là lựa chọn phù hợp cho actuator single acting.

CJP có thể hồi bằng lực tải thay vì lò xo không?

Không nên thay đổi nguyên lý nếu model được thiết kế Spring Return.

Có thể bỏ lò xo không?

Không nên.

Có thể thay lò xo CJP riêng không?

Cần xem replacement parts của đúng model; không nên tự chế lò xo.

CJP có thể hoạt động theo hướng bất kỳ không?

Có thể về mặt lắp đặt trong giới hạn thiết kế, nhưng cần kiểm tra hướng tải và trọng lực.

CJP có phù hợp cơ cấu đứng không?

Có thể, nhưng phải tính thêm ảnh hưởng trọng lực.

CJP có phù hợp cơ cấu chặn phôi ngang không?

Có.

CJP có phù hợp cơ cấu chặn phôi đứng không?

Có nếu lực và tải phù hợp.

CJP có phù hợp cơ cấu đẩy linh kiện nhỏ không?

Có.

CJP có phù hợp cơ cấu định vị không?

Có.

CJP có phù hợp cơ cấu pin khóa không?

Có nếu tải nằm trong giới hạn.

CJP có phù hợp máy điện tử không?

Có.

CJP có phù hợp máy semiconductor không?

Cần kiểm tra cleanroom/material specification cụ thể; không nên mặc định CJP tiêu chuẩn phù hợp mọi môi trường semiconductor.

CJP có phù hợp phòng sạch không?

Cần xem đúng clean specification của model.

CJP có loại heat-resistant không?

Có option XB6 trong Made to Order.

CJP có loại cold-resistant không?

Có option XB7.

CJP có rod hardened không?

Có option XC17.

CJP có FKM seal không?

Có option XC22.

CJP có intermediate stroke không?

Có option XC19.

CJP có catalogue không?

Có. SMC cung cấp catalogue và Web Catalog cho CJP.

CJP có CAD không?

Có CAD 2D/3D cho full part number qua hệ thống SMC CADENAS.

CJP có replacement parts không?

Có, như gasket cho CJPS và mounting/rod-end accessories cho CJPB.

CJPS4-G là gì?

Gasket replacement cho CJPS bore Ø4 mm.

CJPS6-G là gì?

Gasket replacement cho CJPS Ø6 mm.

CJPS10-G là gì?

Gasket replacement cho CJPS Ø10 mm.

CJPS15-G là gì?

Gasket replacement cho CJPS Ø15 mm.

CJPS gasket có bao nhiêu cái?

10 cái/bộ.

Có grease kèm gasket không?

Không; SMC ghi grease pack GR-S-005 đặt riêng.

CJPB4-10 có accessory gì?

SMC liệt kê NTJ-004 rod end nut và SNPS-004 mounting nut cho CJPB4-10.

CJPB10-15 có accessory gì?

SMC liệt kê:

• NTP-010 rod end nut
• SNPS-010 mounting nut.

CJP có đầu ty cap không?

Dòng mới cho phép rod end cap được đặt cùng cylinder theo cấu hình phù hợp.

CJP có thể kết nối miniature fitting không?

Có.

CJP có thể kết nối speed controller mini không?

Có.

CJP có phù hợp không gian rất nhỏ không?

Có, đây là điểm mạnh của dòng sản phẩm.

CJP có thể lắp chìm trực tiếp vào máy không?

CJPS được thiết kế cho kiểu embedded/plug mount.

CJPB có thể lắp trên panel không?

Có.

Nên chọn CJPB hay CJPS?

Chọn theo phương án gá:

CJPB → panel mount.

CJPS → embedded/plug mount.

Nên chọn bore Ø4 hay Ø6?

Phụ thuộc lực cần thiết và kích thước cơ cấu.

Nên chọn bore Ø10 hay Ø15?

Phụ thuộc lực tải, không gian và model xi lanh.

Bore lớn hơn có lực lớn hơn không?

Với cùng áp suất, diện tích piston lớn hơn thường tạo lực lớn hơn, nhưng lực thực tế phải lấy theo thông số model.

Stroke dài hơn có tốt hơn không?

Không nhất thiết. Chỉ chọn stroke đủ cho chuyển động cần thiết.

Có nên chọn stroke 15 mm nếu chỉ cần 5 mm?

Không nhất thiết; stroke ngắn hơn thường giúp cơ cấu gọn và phù hợp hơn.

CJP có phù hợp lực rất lớn không?

Không. Nếu cần lực lớn nên chọn xi lanh có bore lớn hơn.

CJP có phù hợp tải nặng không?

Không phải ứng dụng chính.

CJP có phù hợp chốt tải nhẹ không?

Có.

CJP có phù hợp chốt chặn nhỏ không?

Có.

CJP có phù hợp đẩy sản phẩm nhỏ không?

Có.

CJP có phù hợp ép lực lớn không?

Không nên dùng nếu lực vượt khả năng của pin cylinder.

CJP có chịu va đập mạnh không?

Không nên xem CJP là shock absorber.

CJP có cần RB shock absorber không?

Chỉ nếu cơ cấu tổng thể có va đập cần giảm chấn; RB đảm nhiệm chức năng đó.

CJP có thể dùng cùng RB không?

Có.

CJP có thể dùng cùng JA không?

Có nếu liên kết cơ khí phù hợp.

CJP có thể dùng cùng KQ2S không?

Có nếu đúng fitting/tubing.

CJP có thể dùng cùng AS không?

Có.

CJP có thể dùng cùng ZFC không?

Có thể cùng hệ thống nếu có phần vacuum, nhưng CJP bản thân là actuator khí nén.

CJP có thể dùng cùng ZSE20B không?

Có thể giám sát áp suất trong hệ thống, nhưng ZSE20B không đo vị trí CJP.

CJP có thể dùng cùng ISE30A không?

Có thể giám sát áp suất.

CJP có thể dùng cùng ZH vacuum generator không?

Không phải ứng dụng trực tiếp; có thể xuất hiện trong cùng một máy nếu máy có cả khí nén và vacuum.

CJP có dùng cho vacuum pad ZP không?

Không trực tiếp.

CJP có dùng cho cốc hút ZPT không?

Không trực tiếp.

CJP có dùng cho ZFC vacuum filter không?

Không trực tiếp.

CJP có dùng cho hệ vacuum không?

Không phải ứng dụng chính.

CJP có phải vacuum actuator không?

Không.

CJP có thể dùng trong hệ thống có cả khí nén và vacuum không?

Có, nếu máy có cả hai mạch và CJP dùng cho phần khí nén.

CJP có thể điều khiển bằng PLC không?

Có thông qua van điện từ.

CJP có thể nhận tín hiệu cảm biến không?

Cảm biến thường gửi tín hiệu về PLC, PLC điều khiển van cấp khí cho CJP.

CJP có thể tạo chu trình tự động không?

Có.

CJP có thể làm interlock không?

Có thông qua cảm biến vị trí và PLC.

CJP có thể xác nhận chốt đã ra không?

Có nếu gắn sensor phù hợp.

CJP có thể xác nhận chốt đã về không?

Có.

CJP có thể đếm chu kỳ không?

Có thông qua tín hiệu sensor.

Vì sao CJP không đủ lực đẩy?

Có thể do:

• Bore quá nhỏ.
• Áp suất thấp.
• Tải lớn.
• Ma sát.
• Pin bị kẹt.

Vì sao CJP không hồi?

Kiểm tra lò xo, khí dư, tải ngang và cơ cấu dẫn hướng.

Vì sao CJP rò khí?

Kiểm tra seal, gasket, fitting và đường ống.

Vì sao CJP chạy giật?

Có thể do tốc độ quá thấp, tải không ổn định hoặc ma sát cơ khí.

Vì sao CJP bị cong pin?

Thường liên quan đến tải ngang hoặc lệch tâm.

Có nên cho CJP chịu tải ngang không?

Không nên.

Có cần guide ngoài không?

Có thể cần nếu tải tạo lực bên.

Có thể dùng CJP làm guide không?

Không.

Có thể dùng CJP để chịu moment không?

Không nên.

Có thể dùng CJP làm bearing không?

Không.

Có thể dùng CJP làm stopper chịu va đập không?

Không nếu tải va đập lớn.

CJP có thể làm chốt định vị không?

Có nếu tải và ứng dụng phù hợp.

CJP có thể làm pin khóa không?

Có nếu lực khóa nằm trong giới hạn.

CJP có thể làm ejector pin không?

Có thể trong các cơ cấu nhỏ.

CJP có thể làm reject pin không?

Có.

CJP có thể dùng để loại sản phẩm lỗi không?

Có.

CJP có thể dùng để chặn băng tải không?

Có thể với sản phẩm nhẹ và tải phù hợp.

CJP có thể dùng để phân loại sản phẩm không?

Có thể làm cơ cấu đẩy nhỏ.

CJP có thể dùng trong máy phân loại không?

Có.

CJP có thể dùng trong máy đóng gói không?

Có.

CJP có thể dùng trong máy dán nhãn không?

Có thể cho cơ cấu chặn/định vị nhỏ.

CJP có thể dùng trong máy lắp ráp điện tử không?

Có.

CJP có thể dùng trong máy kiểm tra ngoại quan không?

Có.

CJP có thể dùng trong máy cấp phôi không?

Có.

CJP có thể dùng trong robot không?

Có thể trong cơ cấu tool nhỏ.

CJP có thể dùng trong cơ cấu gripper không?

Có thể làm chốt phụ/đẩy phụ nếu lực phù hợp.

CJP có thể dùng cùng gripper khí nén không?

Có.

CJP có thể dùng cùng xi lanh CDQ2B32 không?

Có thể trong cùng hệ thống, mỗi actuator đảm nhiệm chức năng riêng.

CJP có thể dùng cùng CM2L/CDM2L không?

Có.

CJP có thể dùng cùng MGPM/MGPL không?

Có.

CJP có thể dùng cùng MXS không?

Có trong cùng hệ thống.

CJP có thể dùng cùng MKB không?

Có trong cùng hệ thống.

CJP có thể dùng cùng CXSM không?

Có.

CJP có phải hàng chính hãng SMC không?

CJP là dòng Pin Cylinder chính thức của SMC Corporation.

Tuy nhiên với các model cũ như CJPB10-15, một số part number đã được SMC xác nhận là discontinued, vì vậy khi mua thay thế cần xác định đúng mã hiện hành.

CJPB/CJPS có model mới không?

Có. SMC hiện cung cấp CJPB-Z và CJPS-Z.

CJPB/CJPS Ø15 có còn là dòng mới nhất không?

Không nhất thiết. SMC cho biết một số cấu hình mới đã chuyển từ Ø15 sang Ø16 mm.

Có thể thay model cũ bằng model CJP-Z không?

Có thể là replacement series, nhưng phải kiểm tra full part number và kích thước lắp.

Làm sao chọn đúng mã thay thế?

Cần cung cấp:

Mã CJP cũ + bore + stroke + kiểu lắp + ren đầu ty + ảnh thực tế.

Có thể chỉ đặt “CJPB10” không?

Không nên.

Có thể chỉ đặt “CJPB10-15” không?

Có thể nếu đúng cấu hình có ren, nhưng cần xác nhận model đầy đủ.

Có thể chỉ đặt “CJPB10-15-B” không?

Đây là một mã cụ thể; B xác định without thread ở cấu hình được SMC tra cứu.

Có thể chỉ đặt “CJPS10-15” không?

Nên xác nhận full part number và đời sản phẩm trước khi đặt.

Có thể dùng CJPB thay CJPS không?

Không nên thay trực tiếp vì kiểu lắp khác nhau.

Có thể dùng CJPS thay CJPB không?

Không nên nếu kết cấu máy yêu cầu panel mount.

CJPB và CJPS có cùng bore không?

Có nhiều bore chung, nhưng hình thức lắp khác nhau.

CJPB và CJPS có cùng stroke không?

Có các stroke chung như 5/10/15 mm ở dòng CJP.

Có thể đổi bore Ø4 thành Ø6 không?

Có thể phải thay cylinder và xác nhận lại kích thước lắp.

Có thể đổi stroke 5 thành 10 không?

Có thể trong thiết kế phù hợp, nhưng phải kiểm tra dimensions và hành trình cần thiết.

Có thể đổi stroke 10 thành 15 không?

Có thể nếu không gian và cơ cấu cho phép.

CJP có thể đặt hàng theo yêu cầu không?

Có thể yêu cầu các cấu hình Made to Order của SMC nếu model hỗ trợ.

Có thể yêu cầu chịu nhiệt không?

Có option XB6.

Có thể yêu cầu chịu lạnh không?

Có option XB7.

Có thể yêu cầu rod hardened không?

Có option XC17.

Có thể yêu cầu FKM seal không?

Có option XC22.

Có thể yêu cầu intermediate stroke không?

Có option XC19.

Thời gian đặt hàng CJP bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.

Có thể đặt CJP tại MYTEK không?

Có thể yêu cầu báo giá tại:

MYTEK – mytek.com.vn

Khi đặt hàng cần cung cấp gì?

Full part number + số lượng.

Nếu chưa rõ mã, nên gửi ảnh xi lanh cũ, ảnh tem model, kích thước bore/stroke và kiểu lắp để đối chiếu chính xác.
