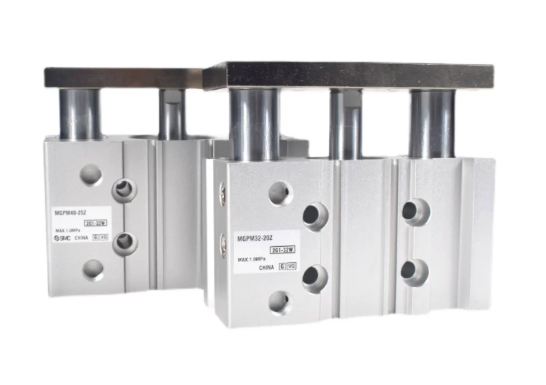

Xi lanh ba trục ba thanh kiểu SMC có thanh dẫn hướng MGPL/MGPM20/25-10Z20Z30Z40Z50Z75Z100Z

Xi lanh ba trục có thanh dẫn hướng SMC MGPL / MGPM20 / MGPM25 – Compact Guide Cylinder chính hãng

1. Tổng quan nhanh sản phẩm

SMC MGPL/MGPM thuộc dòng MGP-Z Compact Guide Cylinder, là xi lanh khí nén compact tích hợp cụm thanh dẫn hướng, dùng để tạo chuyển động tịnh tiến đồng thời tăng khả năng chịu tải ngang và mô-men so với xi lanh thông thường.

Trong đó:

• MGPM-Z: loại Slide Bearing – bạc dẫn hướng trượt.
• MGPL-Z: loại Ball Bushing Bearing – bạc dẫn hướng bi.
• Cả hai đều là Double Acting và có các kích thước Ø20, Ø25 mm cùng nhiều bore khác.

Các model bạn đưa ra:

MGPL/MGPM20/25-10Z/20Z/30Z/40Z/50Z/75Z/100Z

tương ứng với hai đường kính piston Ø20 và Ø25 mm, cùng các hành trình 10, 20, 30, 40, 50, 75 và 100 mm ở các cấu hình có sẵn.

Lưu ý: Cách gọi “xi lanh ba trục ba thanh” trên thị trường có thể gây nhầm. Về phân loại chính thức, MGPM/MGPL là Compact Guide Cylinder với guide rods tích hợp, không phải cách gọi kỹ thuật chuẩn “three-axis cylinder”. SMC xác định MGPM là slide bearing và MGPL là ball bushing bearing.

2. Sản phẩm này là gì và dùng để làm gì?

MGPM/MGPL là xi lanh khí nén có bộ dẫn hướng tích hợp với piston, giúp cơ cấu vừa tạo lực đẩy/kéo vừa được dẫn hướng.

Cấu tạo khái quát:

              Guide Rod
          ───────────────→
        ┌───────────────────┐
        │     Guide Unit    │
        │   ┌───────────┐   │
Khí  →  │   │  Piston   │───┼──→ Bàn/Plate
        │   └───────────┘   │
        │     Guide Rod     │
        └───────────────────┘

Không giống một xi lanh thông thường chỉ có ty piston, MGP có plate + guide rods, nhờ vậy tải bên và mô-men tác động lên cơ cấu được xử lý tốt hơn.

SMC cho biết MGP được thiết kế với high lateral load resistance, đồng thời có nhiều phương án lắp và đường ống.

Ứng dụng

MGPM/MGPL thường phù hợp với:

• Đẩy và chặn phôi.
• Định vị sản phẩm.
• Ép nhẹ.
• Gắp và di chuyển.
• Nâng/hạ cơ cấu.
• Máy lắp ráp.
• Máy đóng gói.
• Máy cấp phôi.
• Cơ cấu slide khí nén.

3. Thông số kỹ thuật

* Khả năng kết hợp chính xác giữa bore, bearing và stroke phải kiểm tra theo part number cụ thể.

SMC hiện liệt kê MGPM-Z và MGPL-Z đều là Double Acting, với bore Ø20 và Ø25 mm trong dải tiêu chuẩn.

MGPM và MGPL khác nhau thế nào?

Đây là điểm quan trọng nhất khi lựa chọn.

MGPM-Z – Slide Bearing

Sử dụng:

Slide Bearing

Phù hợp với các ứng dụng cần kết cấu dẫn hướng chắc chắn, đơn giản và chịu tải ngang phù hợp.

MGPL-Z – Ball Bushing Bearing

Sử dụng:

Ball Bushing Bearing

Loại bạc bi giúp chuyển động của guide unit nhẹ và phù hợp với những ứng dụng cần chuyển động dẫn hướng linh hoạt hơn.

So sánh MGPM và MGPL

SMC cũng phân biệt rõ hai nhóm này trong bảng series MGP-Z.

Ý nghĩa 20 và 25

Trong:

MGPM20-Z

số 20 là:

Bore Ø20 mm

Trong:

MGPM25-Z

số 25 là:

Bore Ø25 mm

Tương tự:

MGPL20-Z → Ø20 mm

MGPL25-Z → Ø25 mm

Ý nghĩa 10Z / 20Z / 30Z...

Các mã:

• 10Z
• 20Z
• 30Z
• 40Z
• 50Z
• 75Z
• 100Z

biểu thị hành trình của xi lanh trong cấu hình MGP-Z tương ứng.

Ví dụ:

MGPM25-100Z

SMC xác nhận đây là:

• Bore Ø25 mm.
• Stroke 100 mm.
• Double acting.
• Slide bearing.
• Standard type.

Ví dụ: MGPM25-100Z

Đây là một mã SMC cụ thể được xác nhận trên Web Catalog:

MGPM25-100Z

Thông tin:

• Bore: 25 mm
• Stroke: 100 mm
• Bearing: Slide Bearing
• Port thread: Rc
• Auto switch: không kèm switch mặc định, nhưng có built-in magnet.

Hành trình 10 mm

MGPM20-10Z / MGPL20-10Z

→ Bore Ø20 mm, stroke 10 mm.

MGPM25-10Z / MGPL25-10Z

→ Bore Ø25 mm, stroke 10 mm.

Phù hợp với:

• Chặn phôi.
• Định vị.
• Đẩy ngắn.
• Ép hành trình ngắn.

Hành trình 20 mm

20Z → stroke 20 mm

Phù hợp các cơ cấu cần chuyển động ngắn đến trung bình.

Hành trình 30 mm

30Z → stroke 30 mm

Là một trong những mức hành trình phổ biến cho cơ cấu đẩy/chặn.

Hành trình 40 mm

40Z → stroke 40 mm

Phù hợp các ứng dụng cần dịch chuyển lớn hơn nhưng vẫn muốn giữ thiết kế compact.

Hành trình 50 mm

50Z → stroke 50 mm

Có thể dùng cho:

• Đẩy phôi.
• Nâng cơ cấu nhỏ.
• Định vị.
• Gắp sản phẩm.

Hành trình 75 mm

75Z → stroke 75 mm

Phù hợp với cơ cấu cần hành trình dài hơn.

Hành trình 100 mm

100Z → stroke 100 mm

Ví dụ chính thức:

MGPM25-100Z.

Đây là lựa chọn khi cần hành trình đáng kể nhưng vẫn muốn tích hợp guide unit trong một thân xi lanh.

Khả năng chịu tải ngang

Một trong những ưu điểm chính của MGP là khả năng chịu tải ngang cao nhờ hệ thống guide rods.

SMC cho biết MGP được thiết kế để có khả năng chịu tải ngang cao hơn đáng kể so với các stopper cylinder thông thường nhờ sử dụng hai loại guide rod bearing.

Điều này giúp MGP phù hợp khi tải không hoàn toàn đồng trục với piston.

Kết cấu guide rods

Có thể hình dung:

      Guide rod       Guide rod
          │               │
          ▼               ▼
       ┌─────────────────────┐
       │        Plate        │
       └─────────┬───────────┘
                 │
              Piston
                 │
              Cylinder

Hai guide rods làm nhiệm vụ dẫn hướng và truyền tải từ plate.

Khả năng chống xoay

Cấu trúc guide unit giúp giảm xu hướng xoay của plate so với một xi lanh chỉ có ty piston.

Điều này có ích khi đầu ra của xi lanh gắn:

• Bàn đẩy.
• Tấm ép.
• Chốt.
• Cơ cấu chặn.

Áp suất và lực

Lực lý thuyết phía piston:

F = P × A

Với Ø20 mm:

A ≈ 314 mm²

Với Ø25 mm:

A ≈ 491 mm²

Ở cùng áp suất, Ø25 tạo lực lý thuyết lớn hơn Ø20.

Ví dụ ở 0,5 MPa:

Ø20:

khoảng 157 N

Ø25:

khoảng 245 N

Đây chỉ là giá trị lý thuyết phía đẩy; lực thực tế còn phụ thuộc ma sát, áp suất, tải và cấu hình cụ thể.

Kích thước MGP20

Catalogue sản phẩm mới của SMC cho thấy với bore 20 mm, kích thước tổng thể cơ bản và kích thước guide khác nhau tùy MGPM/MGPL. Ví dụ chiều cao tổng thể liên quan tới guide unit ở khoảng 63–74 mm tùy kích thước tham chiếu.

Kích thước MGP25

Với bore Ø25 mm, chiều cao tổng thể tăng nhẹ so với Ø20 mm; catalogue mới của SMC ghi các kích thước cơ bản khoảng 63,5–74,5 mm tùy cấu hình và vị trí đo.

Port thread

SMC hiện thể hiện:

M5 × 0,8 cho một số bore nhỏ hơn Ø20.

Đối với:

Ø20–Ø100

cấu hình tiêu chuẩn dùng Rc port theo bảng sản phẩm.

Vì vậy với MGPM20/MGPL20 và MGPM25/MGPL25, cần kiểm tra đúng part number và kiểu cổng của phiên bản cụ thể.

Auto Switch

MGP-Z có built-in magnet và có thể sử dụng auto switch phù hợp.

SMC mô tả rằng các auto switch dạng tròn và loại chống ảnh hưởng từ trường có thể được lắp trực tiếp mà không cần spacer trên thiết kế mới.

Ứng dụng:

MGPM25
  ↓
Auto Switch
  ↓
PLC

PLC có thể xác nhận:

Forward / Backward

của cơ cấu.

4. Lợi ích khi đưa vào vận hành

Tích hợp cylinder + guide

Không phải tự ghép một xi lanh và một bộ linear guide riêng trong nhiều ứng dụng.

Chịu tải ngang tốt

Cấu trúc guide rods giúp MGP xử lý tải ngang tốt hơn xi lanh thông thường.

Tiết kiệm không gian

MGP được SMC phát triển theo hướng compact guide cylinder và thiết kế mới còn giảm chiều dài guide rod, giúp giảm không gian lắp đặt.

Giảm trọng lượng

SMC công bố thiết kế MGP-Z mới giảm trọng lượng tối đa khoảng 24% với guide rod ngắn hơn và plate mỏng hơn.

Hành trình đa dạng

Có nhiều lựa chọn từ hành trình rất ngắn tới 100 mm trong nhóm sản phẩm.

Hai loại bearing

Cho phép lựa chọn:

MGPM – Slide Bearing

hoặc:

MGPL – Ball Bushing Bearing.

Có thể tích hợp cảm biến

Thuận tiện đưa tín hiệu vị trí về PLC.

Nhiều phương án lắp đặt

SMC cho biết MGP có nhiều kiểu mounting và hai hướng piping trong thiết kế của series.

Phù hợp tải có mô-men

Đặc biệt hữu ích khi plate chịu tải lệch tâm trong phạm vi cho phép.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Dùng MGP cho:

• Cơ cấu đẩy.
• Chặn.
• Ép.
• Định vị.
• Nâng/hạ.

Nhà tích hợp tự động hóa

Tích hợp với:

• PLC.
• Van điện từ.
• Auto switch.
• Speed controller.

Máy lắp ráp

Điều khiển bàn đẩy và cơ cấu định vị.

Máy đóng gói

Đẩy/chặn sản phẩm theo chu kỳ.

Máy cấp phôi

Tạo chuyển động tuyến tính có dẫn hướng.

Máy kiểm tra

Đưa chi tiết vào vị trí kiểm tra.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn đúng SMC MGPM/MGPL dựa trên:

• Bore Ø20 hoặc Ø25 mm.
• Hành trình 10/20/30/40/50/75/100 mm.
• MGPM – Slide Bearing.
• MGPL – Ball Bushing Bearing.
• Auto switch.
• Cổng khí.
• Phương án mounting.
• Yêu cầu tải ngang và mô-men.
• Kích thước không gian lắp đặt.

SMC hiện vẫn cung cấp dòng MGP-Z với MGPM-Z, MGPL-Z và MGPA-Z cùng nhiều phiên bản đặc biệt.

Lưu ý: Không nên dùng tên chung MGPL/MGPM20/25-... làm mã đặt hàng cuối cùng. Cần xác định rõ MGPM hay MGPL + bore + stroke + option.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng cần mua

Ví dụ:

SMC MGPM25-100Z – 5 chiếc

hoặc:

SMC MGPL20-50Z – 10 chiếc

Đối với sản phẩm thay thế, nên gửi thêm ảnh tem mã cũ để xác định chính xác bearing, stroke và cấu hình lắp.

8. Câu hỏi thường gặp (FAQ)

MGPM là gì?

MGPM là Compact Guide Cylinder của SMC sử dụng Slide Bearing, tác động kép.

MGPL là gì?

MGPL là Compact Guide Cylinder của SMC sử dụng Ball Bushing Bearing, tác động kép.

MGPM và MGPL có phải xi lanh tác động kép không?

Có. Cả hai đều được SMC phân loại Double Acting.

MGPM20 có đường kính piston bao nhiêu?

Ø20 mm.

MGPL20 có đường kính bao nhiêu?

Ø20 mm.

MGPM25 có đường kính bao nhiêu?

Ø25 mm.

MGPL25 có đường kính bao nhiêu?

Ø25 mm.

MGPM và MGPL khác nhau ở đâu?

MGPM dùng slide bearing, còn MGPL dùng ball bushing bearing.

MGPM chịu tải ngang tốt không?

Có. Khả năng chịu tải ngang là một ưu điểm chính của dòng MGP.

MGPL chịu tải ngang tốt không?

Có, nhờ cụm dẫn hướng tích hợp; đặc tính chi tiết phụ thuộc tải và cấu hình.

MGP có phải chỉ là một xi lanh thông thường không?

Không. Đây là compact guide cylinder, tích hợp cụm dẫn hướng.

MGP có guide rod không?

Có. Cụm guide rod là thành phần quan trọng của thiết kế MGP.

MGP có plate dẫn hướng không?

Có, cụm plate được dẫn hướng bởi guide rods.

“Xi lanh ba trục ba thanh” có phải tên chính thức không?

Không. Tên kỹ thuật phù hợp hơn là SMC MGP Compact Guide Cylinder.

10Z là gì?

Trong part number tương ứng, 10 là hành trình 10 mm và Z thuộc series MGP-Z.

20Z là gì?

Hành trình 20 mm.

30Z là gì?

Hành trình 30 mm.

40Z là gì?

Hành trình 40 mm.

50Z là gì?

Hành trình 50 mm.

75Z là gì?

Hành trình 75 mm.

100Z là gì?

Hành trình 100 mm.

MGPM25-100Z là mã có thật của SMC không?

Có. SMC hiện liệt kê trực tiếp MGPM25-100Z trên Web Catalog.

MGPM25-100Z là tác động kép không?

Có. SMC xác nhận MGP-Z Basic Type là Double Acting.

MGPM25-100Z dùng loại bearing nào?

Slide Bearing.

MGPL dùng loại bearing nào?

Ball Bushing Bearing.

MGP có loại high-precision bearing không?

Có. SMC còn có MGPA-Z – High-precision Ball Bushing.

MGPA khác MGPL thế nào?

MGPA sử dụng high-precision ball bushing, còn MGPL dùng ball bushing tiêu chuẩn.

MGP có loại có air cushion không?

Có:

• MGPM-AZ
• MGPL-AZ
• MGPA-AZ

với bore từ Ø16 mm trở lên.

Có loại chống nước không?

Có MGPMR-Z Water Resistant, trong các bore được SMC quy định.

Có loại end lock không?

Có dòng MGP With End Lock cho một số bore.

Có loại heavy duty không?

Có MGPS, nhưng dải bore khác và tập trung vào guide rod chịu tải nặng.

MGP-Z có tích hợp nam châm không?

Các model tiêu chuẩn có built-in magnet, cho phép sử dụng auto switch phù hợp.

MGP có lắp được auto switch không?

Có. SMC thiết kế MGP-Z để sử dụng auto switch.

Có thể lắp cảm biến trên MGP25 không?

Có, với auto switch phù hợp.

MGP có dùng được với PLC không?

Có, thông qua auto switch và hệ thống điều khiển phù hợp.

MGP có dùng với van điện từ SY không?

Có. Ví dụ:

SY → MGP → cơ cấu chấp hành.

Có thể dùng SY3420 với MGP không?

Có thể về mặt điều khiển nếu trạng thái van phù hợp với mạch; với actuator double acting, cần thiết kế đường khí tương ứng.

Có thể dùng SY5120/SY5220 với MGP không?

Có. Các van 5/2 của SMC thường được sử dụng để điều khiển xi lanh tác động kép.

MGP có cần van điều tốc không?

Không bắt buộc, nhưng nên dùng AS Series khi cần kiểm soát tốc độ.

MGP có thể dùng AS1301F không?

Có thể nếu lưu lượng và đường ống phù hợp với bore và tốc độ yêu cầu.

MGP có thể dùng AS2301F không?

Có thể nếu fitting và lưu lượng đáp ứng yêu cầu.

Có thể dùng ASP với MGP không?

Có thể khi cần tốc độ kết hợp chức năng pilot check.

Có thể dùng KQ2L/KQ2V với MGP không?

Có, nếu ren và cỡ ống phù hợp.

Có thể dùng KSL với MGP không?

Có thể ở những vị trí đường ống cần rotary fitting do chuyển động của cơ cấu.

MGP có thể dùng AKH không?

Có thể kết hợp trong mạch nếu cần kiểm soát dòng một chiều.

MGP có thể dùng AQ không?

Có thể kết hợp quick exhaust valve khi cần hỗ trợ xả nhanh.

MGP có lực lớn không?

Bore Ø25 tạo lực lớn hơn Ø20 ở cùng áp suất.

Lực Ø20 tại 0,5 MPa khoảng bao nhiêu?

Khoảng 157 N về mặt lý thuyết phía đẩy.

Lực Ø25 tại 0,5 MPa khoảng bao nhiêu?

Khoảng 245 N về mặt lý thuyết phía đẩy.

Đây có phải lực thực tế không?

Không. Đây là lực lý thuyết; lực thực tế còn phụ thuộc ma sát, áp suất và tải.

MGPM20 và MGPM25 nên chọn loại nào?

Chọn theo lực cần thiết và không gian, không nên chỉ chọn bore lớn hơn.

MGPM20 có nhỏ hơn MGPM25 không?

Có. Bore nhỏ hơn nên nhìn chung kích thước và lực cũng nhỏ hơn.

MGPL có tốt hơn MGPM không?

Không thể nói chung loại nào tốt hơn. Chúng dùng hai loại bearing khác nhau cho các yêu cầu chuyển động và tải khác nhau.

Khi nào nên chọn MGPM?

Khi cần slide bearing và ứng dụng dẫn hướng thông dụng.

Khi nào nên chọn MGPL?

Khi cần ball bushing bearing và chuyển động dẫn hướng theo đặc tính của bạc bi phù hợp.

MGP có giảm mô-men không?

Cụm guide giúp xử lý tải lệch tâm và mô-men tốt hơn xi lanh chỉ có ty piston, nhưng vẫn phải tuân thủ giới hạn tải của SMC.

Có thể đặt tải lệch tâm lên MGP không?

Có trong phạm vi tải cho phép. Cần kiểm tra moment và lateral load theo catalogue.

MGP có thay thế linear guide được không?

Không nên mặc định. MGP là cylinder tích hợp guide, không phải linear guide precision stage.

MGP có phù hợp cơ cấu trượt không?

Có, đây là một ứng dụng phổ biến.

MGP có phù hợp cơ cấu chặn không?

Có.

MGP có phù hợp cơ cấu ép không?

Có nếu lực và hành trình phù hợp.

MGP có phù hợp cơ cấu định vị không?

Có.

MGP có phù hợp cơ cấu nâng/hạ không?

Có trong phạm vi tải cho phép.

MGP có phù hợp máy cấp phôi không?

Có.

MGP có phù hợp máy đóng gói không?

Có.

MGP có phù hợp máy lắp ráp không?

Có.

MGP có phù hợp robot không?

Có trong các cơ cấu robot dùng khí nén, miễn tải và tốc độ nằm trong giới hạn.

MGP có hành trình 100 mm không?

Có. MGPM25-100Z là ví dụ chính thức.

MGP có hành trình 10 mm không?

Có trong các cấu hình stroke ngắn của MGP-Z.

MGP có hành trình 75 mm không?

Có trong dải stroke của dòng MGP-Z theo cấu hình.

MGP có dùng được trong tải ngang không?

Có, đây là một trong những ưu điểm chính của compact guide cylinder.

Vì sao nên dùng MGP thay xi lanh thông thường?

Khi cơ cấu cần:

chuyển động tuyến tính + dẫn hướng + chịu tải ngang

trong một cụm compact.

MGP có tiết kiệm không gian không?

Có. SMC thiết kế dòng MGP-Z theo hướng giảm kích thước guide rod và không gian lắp đặt.

MGP-Z mới có nhẹ hơn đời cũ không?

SMC công bố trọng lượng giảm tối đa khoảng 24% ở thiết kế MGP-Z mới.

Chiều cao của MGP20 khoảng bao nhiêu?

Tùy cấu hình; catalogue mới của SMC cho thấy các kích thước cơ bản khoảng 63 mm và cao hơn tùy vị trí đo/phiên bản.

Chiều cao MGP25 khoảng bao nhiêu?

Khoảng 63,5 mm ở một kích thước tham chiếu, với các kích thước khác thay đổi theo cấu hình.

MGP có cổng M5 không?

SMC dùng M5 × 0,8 cho một số bore nhỏ; đối với bore Ø20–100, cấu hình port chuẩn được ghi là Rc.

MGPM20 có port M5 không?

Không nên mặc định. SMC ghi nhóm Ø20–100 mm dùng Rc port trong cấu hình tiêu chuẩn; cần kiểm tra full part number.

Có cần full model khi đặt hàng không?

Có. Đây là điều rất quan trọng vì cùng bore có thể có nhiều stroke, bearing và option khác nhau.

Có thể chỉ ghi MGPM20 không?

Không nên. Cần thêm hành trình và hậu tố cấu hình.

MGPM25-100Z có phải full mã hoàn chỉnh không?

Đây là một part number hoàn chỉnh được SMC xác nhận.

MGPM và MGPL có cùng kích thước ngoài không?

Không nhất thiết hoàn toàn giống nhau; bearing khác nhau nên cần xem bản vẽ của đúng model.

Có thể thay MGPM bằng MGPL không?

Chỉ khi yêu cầu về bearing và tải/ma sát phù hợp. Không nên thay trực tiếp mà không kiểm tra.

Có thể thay MGPM20 bằng MGPM25 không?

Có thể trong một số ứng dụng, nhưng phải kiểm tra lại lực, kích thước và mounting.

Có thể thay hành trình 50 mm bằng 75 mm không?

Không nên nếu cơ cấu cơ khí được thiết kế cho 50 mm.

Có thể dùng hành trình 100 mm thay 75 mm không?

Chỉ khi cơ cấu cho phép chuyển động dài hơn mà không gây va chạm.

MGP có phải xi lanh không trục không?

Không. MGP có piston và guide rods tích hợp.

MGP có phải rodless cylinder không?

Không.

MGP có phải table cylinder không?

Nó có plate/guide unit tương tự table ở đầu ra nhưng SMC phân loại chính thức là Compact Guide Cylinder.

MGP có cần guide ngoài không?

Trong nhiều ứng dụng tiêu chuẩn không cần thêm linear guide vì bản thân MGP đã có guide unit; tuy nhiên tải đặc biệt vẫn có thể cần cơ cấu dẫn hướng bổ sung.

Có thể lắp tải trực tiếp lên plate không?

Có trong phạm vi tải của guide unit.

Có cần tính mô-men không?

Có nếu tải lệch tâm hoặc lực tác động không đi qua trục.

Có cần tính tải ngang không?

Có, đặc biệt với cơ cấu chặn, ép hoặc đẩy có lực bên.

MGP có thể chịu tải ngang tốt hơn xi lanh thường không?

Có, nhờ guide rods tích hợp.

MGP có phải loại chính xác cao không?

MGP là guide cylinder; nếu cần độ chính xác dẫn hướng rất cao, nên đánh giá thêm MGPA hoặc giải pháp linear guide chuyên dụng.

Có phiên bản MGPA không?

Có, High-precision Ball Bushing.

Có phiên bản water resistant không?

Có, MGPMR-Z.

Có phiên bản air cushion không?

Có, MGPM-AZ/MGPL-AZ/MGPA-AZ.

Có phiên bản end lock không?

Có dòng MGP with End Lock.

Có phiên bản heavy duty không?

Có MGPS cho một số bore lớn.

Có thể lắp auto switch trực tiếp không?

SMC cho biết các auto switch dạng tròn và loại magnetic-field resistant có thể lắp trực tiếp trên thiết kế mới mà không cần spacer ở các cấu hình áp dụng.

Có thể dùng MGPM25 với cảm biến vị trí không?

Có.

MGP có phù hợp PLC không?

Có, thông qua auto switch.

MGP có phù hợp dây chuyền tự động hóa không?

Có.

MGP có phù hợp môi trường công nghiệp không?

Có, trong giới hạn môi trường được SMC quy định cho đúng model.

Có thể dùng MGP với khí nén sạch không?

Có; cần sử dụng khí nén phù hợp với yêu cầu của SMC.

Có cần bảo trì MGP không?

Nên kiểm tra:

• Rò khí.
• Guide rod.
• Bearing.
• Seal.
• Độ rơ.
• Bôi trơn theo yêu cầu.

Vì sao MGP bị rơ?

Có thể do guide bearing bị mòn hoặc tải vượt mức cho phép.

Vì sao plate không chạy thẳng?

Có thể do:

• Tải lệch.
• Guide bị mòn.
• Bố trí cơ khí sai.
• Lực ngang quá lớn.

Vì sao MGP chạy giật?

Có thể do:

• Speed controller cài đặt không phù hợp.
• Tải thay đổi.
• Khí nén không ổn định.
• Guide/bearing có vấn đề.

Vì sao MGP không đủ lực?

Có thể do:

• Áp suất thấp.
• Bore quá nhỏ.
• Van không đủ lưu lượng.
• Speed controller đóng quá mức.
• Tải vượt khả năng.

Có thể điều chỉnh tốc độ MGP không?

Có. Dùng speed controller phù hợp như AS Series.

Có thể điều chỉnh riêng tiến/lùi không?

Có, bằng cách bố trí các speed controller riêng trên từng đường khí.

Có thể dùng ASP để kiểm soát MGP không?

Có trong các mạch yêu cầu speed control + pilot check.

MGP có thể kết hợp với SY3420 không?

Có, nếu muốn sử dụng van 5/3 với trạng thái trung tâm phù hợp.

MGP có thể kết hợp với SY5120 không?

Có.

MGP có thể kết hợp với SY5220 không?

Có.

MGP có thể kết hợp với KQ2V không?

Có nếu đúng ren và cỡ ống.

MGP có thể kết hợp với KQ2L không?

Có.

MGP có thể kết hợp với KSL không?

Có khi cần rotary fitting trên đường ống.

MGP có thể kết hợp với AKH không?

Có nếu mạch cần chức năng check valve.

MGP có thể kết hợp với AQ không?

Có nếu cần quick exhaust.

MGPM25-100Z có phải model đang được SMC cung cấp không?

SMC hiện đang liệt kê MGPM25-100Z trên Web Catalog.

MGPM20 và MGPM25 có những stroke nào?

Dòng MGP-Z hỗ trợ nhiều stroke tiêu chuẩn; availability cụ thể cần tra theo bore + series.

Có thể đặt MGPL20-10Z không?

Cần kiểm tra full part number và availability theo cấu hình; SMC xác nhận MGPL20-Z là dòng Ball Bushing, Double Acting.

Có thể đặt MGPL25-100Z không?

Cần xác nhận đúng full part number trên hệ thống SMC/CAD trước khi báo mã cuối cùng.

Có thể dùng MGPM và MGPL trong cùng một máy không?

Có. Chúng có thể được lựa chọn độc lập theo yêu cầu của từng cơ cấu.

Nên chọn MGPM20 hay MGPL20?

Nếu ưu tiên slide bearing → MGPM.

Nếu ưu tiên ball bushing bearing → MGPL.

Nên chọn MGPM25 hay MGPL25?

Tương tự: quyết định theo loại bearing và yêu cầu tải/chuyển động.

“Ba trục ba thanh” có nghĩa là ba piston không?

Không. MGP không phải ba piston độc lập; đây là guide cylinder với cụm guide rods.

MGP có bao nhiêu guide rods?

Cấu trúc MGP sử dụng các guide rods ở hai bên cụm plate; cách gọi “ba thanh” trên marketplace không nên dùng để suy ra số lượng piston/rod kỹ thuật.

Có thể lắp MGP theo phương đứng không?

Có thể, nhưng phải tính tải trọng và mô-men theo hướng lắp thực tế.

Có thể dùng MGP để nâng vật không?

Có trong phạm vi tải, lực và hướng chuyển động cho phép.

Có thể dùng MGP để ép không?

Có nếu lực ép và tải guide nằm trong giới hạn thiết kế.

Có thể dùng MGP làm stopper không?

Có, đây là một ứng dụng phù hợp của compact guide cylinder.

Có thể dùng MGP làm cơ cấu gắp không?

Có thể làm cơ cấu chấp hành cho gripper hoặc đầu gắp.

Có thể dùng MGP thay cylinder + linear guide không?

Trong nhiều cơ cấu tải vừa và nhỏ, MGP có thể tích hợp hai chức năng; với tải lớn hoặc độ chính xác cao vẫn cần xem xét linear guide riêng.

Khi thay MGP cũ cần kiểm tra gì?

Nên kiểm tra:

MGPM/MGPL + bore + stroke + bearing + mounting + port + auto switch.

Có thể chỉ gửi ảnh xi lanh để chọn mã không?

Có. Ảnh tem và kích thước thực tế giúp xác định part number chính xác hơn.

Hàng có chính hãng SMC không?

MGPM/MGPL thuộc dòng MGP-Z chính thức của SMC. Tình trạng chính hãng của từng sản phẩm thực tế cần được xác nhận qua full part number, tem, bao bì và nguồn cung.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.
