1. Tổng quan sản phẩm

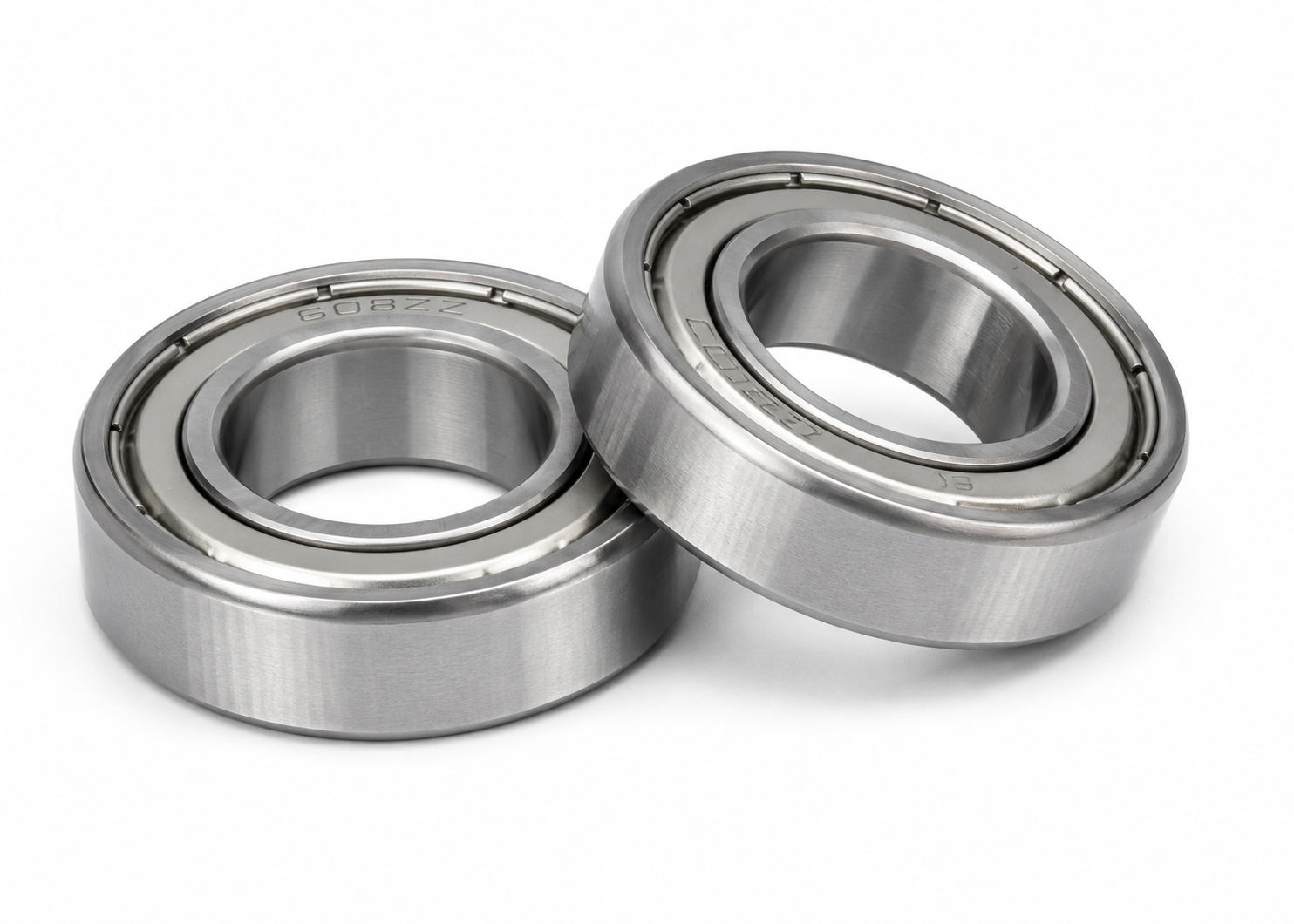

BAY6801ZZ là vòng bi cầu rãnh sâu (Deep Groove Ball Bearing) chính hãng Yiheda, được trang bị nắp chắn bụi kim loại ở cả hai mặt, giúp bảo vệ các viên bi và rãnh lăn bên trong khỏi bụi bẩn, đồng thời hỗ trợ giữ mỡ bôi trơn.

Đây là loại vòng bi có kết cấu nhỏ gọn, phù hợp với nhiều cơ cấu quay, truyền động và máy tự động hóa.

Đặc điểm nổi bật

• Thương hiệu: Yiheda Genuine
• Model: BAY6801ZZ
• Loại: Vòng bi cầu rãnh sâu
• Cấu hình: ZZ – nắp chắn bụi kim loại hai mặt
• Dòng: 6801
• Gia công: Theo yêu cầu
• Ứng dụng: Motor, con lăn, cơ cấu truyền động, máy tự động hóa.

---

2. Vòng bi cầu rãnh sâu là gì?

Vòng bi cầu rãnh sâu sử dụng các viên bi nằm giữa vòng trong và vòng ngoài để giảm ma sát khi trục quay.

Cấu tạo cơ bản:

Trục → Vòng trong → Viên bi → Vòng ngoài → Vỏ máy

Khi trục quay:

Trục → Vòng trong quay → Viên bi lăn → Vòng ngoài cố định

Nhờ chuyển động lăn của viên bi, ma sát thấp hơn đáng kể so với cơ cấu trượt.

---

3. Thông số kỹ thuật

Kích thước tham khảo của series 6801

Với vòng bi 6801 theo kích thước tiêu chuẩn thông dụng:

• Đường kính trong d: 12 mm
• Đường kính ngoài D: 21 mm
• Bề rộng B: 5 mm

Lưu ý: Kích thước trên là kích thước tham khảo của series 6801. Khi đặt hàng BAY6801ZZ, nên đối chiếu catalog/drawing của Yiheda để xác nhận chính xác dung sai, vật liệu, khe hở trong và các yêu cầu gia công.

---

4. ZZ nghĩa là gì?

ZZ thường được dùng để chỉ vòng bi có nắp chắn bụi bằng kim loại ở cả hai mặt.

Minh họa:

[ ZZ | Vòng bi | ZZ ]

Nắp chắn giúp:

• Hạn chế bụi và tạp chất xâm nhập.
• Giữ mỡ bôi trơn bên trong.
• Bảo vệ hệ thống rãnh lăn.

ZZ và 2RS khác nhau

ZZ thường phù hợp với các ứng dụng cần giảm bụi và có ma sát của phớt thấp hơn; 2RS thường có khả năng làm kín tốt hơn đối với nước và chất bẩn.

---

5. Ưu điểm của BAY6801ZZ

Kích thước nhỏ gọn

Series 6801 phù hợp với các cơ cấu có không gian lắp đặt hạn chế.

Ma sát thấp

Cấu tạo vòng bi giúp giảm ma sát giữa trục và vỏ.

Nắp chắn hai mặt

Cấu hình ZZ giúp hạn chế bụi và bảo vệ bên trong vòng bi.

Dễ tích hợp

Có thể sử dụng trong nhiều cơ cấu quay tiêu chuẩn.

Có thể gia công theo yêu cầu

Phù hợp với các ứng dụng yêu cầu riêng về:

• Kích thước.
• Khe hở.
• Vật liệu.
• Độ chính xác.
• Cấu hình đặc biệt.

---

6. Ứng dụng thực tế

BAY6801ZZ có thể sử dụng trong:

Motor

Làm ổ đỡ cho trục quay của motor nhỏ.

Con lăn

Dùng trong:

• Băng tải.
• Con lăn dẫn hướng.
• Cơ cấu cấp phôi.

Cơ cấu truyền động

Có thể dùng trong:

• Puly.
• Bánh răng.
• Con lăn.
• Cơ cấu quay.

Máy tự động hóa

Ứng dụng trong:

• Máy lắp ráp.
• Máy kiểm tra.
• Máy đóng gói.
• Máy cấp phôi.
• Jig/đồ gá.

---

7. Ví dụ lắp đặt

Cấu hình cơ bản:

Trục Ø12 mm

↓

Vòng bi BAY6801ZZ

↓

Gối/vỏ Ø21 mm

Khi trục quay:

Trục → Vòng trong → Viên bi → Vòng ngoài → Vỏ máy

Vòng bi đảm bảo trục quay với ma sát thấp và ổn định.

---

8. Lưu ý khi lựa chọn

Kiểm tra kích thước

Cần xác nhận:

• Đường kính trục.
• Đường kính lỗ gối.
• Chiều rộng vòng bi.

Với series 6801 thông dụng:

12 × 21 × 5 mm

Kiểm tra tốc độ

Tốc độ càng cao càng cần chú ý:

• Cấp chính xác.
• Khe hở.
• Bôi trơn.
• Cân bằng trục.
• Nhiệt độ.

Kiểm tra tải

Cần xác định:

• Tải hướng kính.
• Tải dọc trục.
• Tải động.
• Tuổi thọ yêu cầu.

Kiểm tra môi trường

Nếu môi trường có:

• Nước.
• Dung dịch.
• Hóa chất.
• Bụi mịn.

cần cân nhắc loại phớt phù hợp thay vì chỉ lựa chọn ZZ.

---

9. So sánh ZZ và 2RS

Nếu môi trường khô và có bụi, ZZ có thể là lựa chọn phù hợp. Nếu thường xuyên tiếp xúc với nước hoặc chất bẩn, nên cân nhắc loại phớt cao su.

---

10. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Nhà sản xuất motor.
• Nhà sản xuất băng tải.
• Nhà sản xuất con lăn.
• Nhà sản xuất máy đóng gói.
• Nhà sản xuất máy lắp ráp.
• Xưởng cơ khí chính xác.
• Nhà tích hợp robot.
• Đơn vị bảo trì máy.

---

11. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD cam kết:

• Cung cấp đúng model BAY6801ZZ.
• Xác nhận cấu hình ZZ hai mặt.
• Hỗ trợ kiểm tra kích thước vòng bi.
• Tư vấn khe hở phù hợp.
• Tư vấn loại vòng bi theo tốc độ/tải.
• Hỗ trợ lựa chọn ZZ/2RS.
• Hỗ trợ gia công theo yêu cầu.
• Hỗ trợ đối chiếu bản vẽ.
• Tư vấn lắp đặt.
• Hỗ trợ báo giá theo số lượng.

---

12. Thông tin đặt hàng

Sản phẩm

Yiheda BAY6801ZZ

• Vòng bi cầu rãnh sâu.
• Series 6801.
• Nắp chắn bụi kim loại hai mặt.
• Cấu hình ZZ.
• Kích thước series tham khảo 12 × 21 × 5 mm.
• Gia công theo yêu cầu.
• Dùng cho cơ cấu quay và máy tự động hóa.

Thông tin cần cung cấp

• Model.
• Số lượng.
• Đường kính trục.
• Đường kính gối.
• Tốc độ quay.
• Tải hướng kính.
• Tải dọc trục.
• Nhiệt độ.
• Môi trường làm việc.
• Yêu cầu cấp chính xác.
• Khe hở.
• Bản vẽ nếu có.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy cấu hình và số lượng.

---

13. Câu hỏi thường gặp (FAQ)

1. BAY6801ZZ là gì?

Đây là vòng bi cầu rãnh sâu Yiheda series 6801, có nắp chắn bụi kim loại ở cả hai mặt.

2. ZZ nghĩa là gì?

ZZ thường chỉ cấu hình nắp chắn bụi kim loại hai mặt.

3. Kích thước 6801 là bao nhiêu?

Series 6801 thông dụng có kích thước:

12 × 21 × 5 mm

tương ứng đường kính trong × đường kính ngoài × bề rộng.

4. BAY6801ZZ có dùng cho motor không?

Có, nếu tốc độ và tải phù hợp.

5. ZZ có chống nước không?

Không nên xem ZZ là loại chống nước hoàn toàn. Nếu môi trường thường xuyên có nước, nên cân nhắc vòng bi có phớt cao su như 2RS.

6. Vòng bi có cần bôi trơn không?

Vòng bi thường được bôi mỡ từ trước, nhưng việc bổ sung/thay mỡ phụ thuộc vào loại vòng bi và điều kiện vận hành.

7. Có thể dùng cho băng tải không?

Có, có thể dùng cho con lăn hoặc các cơ cấu quay của băng tải nếu tải và tốc độ phù hợp.

8. Có thể gia công theo yêu cầu không?

Có, theo cấu hình sản phẩm được cung cấp.

9. Làm sao chọn đúng vòng bi?

Cần xác định:

Kích thước → tải → tốc độ → nhiệt độ → môi trường → khe hở → loại nắp/phớt → độ chính xác.

10. Có thể đặt số lượng lớn không?

Có. Có thể gửi BOM hoặc bản vẽ để MYTECH kiểm tra và báo giá.

11. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng.
