1. Tổng quan sản phẩm

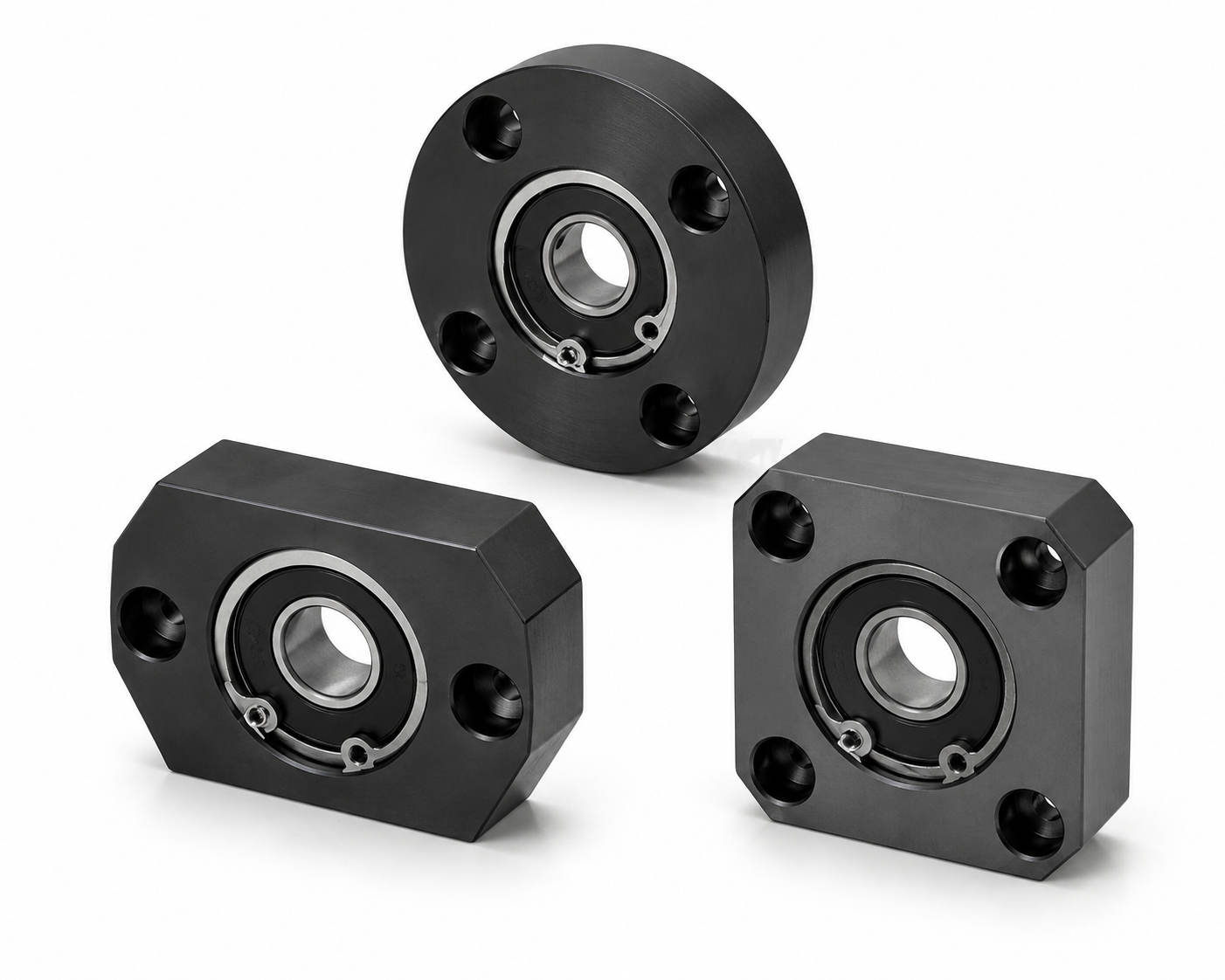

BFF46-6805ZZ là vòng bi cầu rãnh sâu gắn mặt bích (Flanged Deep Groove Ball Bearing) chính hãng Yiheda, tích hợp vòng giữ, dùng để đỡ và dẫn hướng trục trong các cơ cấu quay của máy tự động hóa.

Thiết kế có mặt bích giúp vòng bi có thể được định vị trực tiếp trong kết cấu lắp đặt, hạn chế dịch chuyển theo phương trục và đơn giản hóa việc thiết kế gối đỡ.

Đặc điểm nổi bật

• Thương hiệu: Yiheda Original
• Model: BFF46-6805ZZ
• Loại: Vòng bi cầu rãnh sâu có mặt bích
• Vòng bi: 6805ZZ
• Cấu hình: Kèm vòng giữ
• Kiểu chắn: ZZ – hai mặt chắn kim loại
• Ứng dụng: Cơ cấu quay, con lăn, puly, trục máy.

---

2. Sản phẩm này là gì và dùng để làm gì?

Vòng bi mặt bích là gì?

Vòng bi mặt bích là vòng bi được thiết kế thêm mặt bích ở một phía của vòng ngoài.

Cấu tạo:

Trục → Vòng trong → Bi → Vòng ngoài có mặt bích → Vỏ/gối đỡ

Mặt bích giúp vòng bi:

• Định vị theo phương trục.
• Giữ vòng bi trong lỗ lắp.
• Đơn giản hóa kết cấu gối đỡ.
• Hạn chế cần dùng thêm vòng chặn trong một số thiết kế.

Vòng giữ

Vòng giữ giúp cố định cụm vòng bi trong vị trí lắp theo thiết kế, hỗ trợ việc tháo/lắp và định vị.

---

3. Thông số kỹ thuật

Kích thước vòng bi 6805ZZ

Vòng bi 6805 tiêu chuẩn có kích thước:

• Đường kính trong (d): 25 mm
• Đường kính ngoài (D): 37 mm
• Chiều rộng (B): 7 mm

Tức:

6805ZZ = 25 × 37 × 7 mm

Lưu ý: Đây là kích thước của vòng bi 6805, không phải kích thước tổng thể của cụm BFF46. Khi thiết kế cần sử dụng drawing của BFF46-6805ZZ để xác định kích thước mặt bích, vòng giữ và lỗ lắp.

---

4. Ý nghĩa mã BFF46-6805ZZ

• BFF46: dòng vòng bi mặt bích/gá lắp của Yiheda.
• 6805: mã kích thước vòng bi.
• ZZ: hai nắp chắn kim loại.

Thiết kế này kết hợp:

Vòng bi rãnh sâu + mặt bích + vòng giữ

giúp tạo thành một cụm gối đỡ nhỏ gọn và dễ tích hợp vào máy.

---

5. Lợi ích khi đưa vào vận hành

Dễ định vị

Mặt bích giúp định vị vòng bi trong kết cấu máy.

Tiết kiệm không gian

Có thể giảm số lượng chi tiết phụ trợ cần thiết cho việc định vị.

Chuyển động ổn định

Vòng bi rãnh sâu giúp trục quay với ma sát thấp.

Hai mặt chắn kim loại

ZZ giúp hạn chế bụi và giữ chất bôi trơn bên trong vòng bi.

Dễ lắp ráp

Kết hợp mặt bích và vòng giữ giúp thuận tiện khi lắp vòng bi vào kết cấu.

Phù hợp nhiều cơ cấu

Có thể dùng cho:

• Trục quay.
• Con lăn.
• Puly.
• Bánh xe.
• Cơ cấu truyền động.
• Cơ cấu dẫn hướng.

---

6. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Nhà sản xuất băng tải.
• Nhà sản xuất máy CNC.
• Nhà sản xuất máy đóng gói.
• Nhà sản xuất máy lắp ráp.
• Nhà sản xuất máy kiểm tra.
• Nhà tích hợp robot.
• Xưởng cơ khí.
• Đơn vị bảo trì máy.
• Kỹ sư thiết kế cơ khí.

Ứng dụng tiêu biểu

• Gối đỡ trục.
• Trục con lăn.
• Trục puly.
• Băng tải.
• Cơ cấu truyền động.
• Cơ cấu dẫn hướng.
• Máy tự động hóa.
• Thiết bị cơ khí chính xác.

---

7. So sánh vòng bi thường và vòng bi mặt bích

---

8. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD cam kết:

• Cung cấp đúng model BFF46-6805ZZ.
• Xác nhận đúng kích thước trước khi đặt hàng.
• Hỗ trợ kiểm tra lỗ lắp.
• Tư vấn vòng giữ phù hợp.
• Hỗ trợ lựa chọn loại ZZ/2RS theo môi trường.
• Tư vấn tải trọng và tốc độ.
• Hỗ trợ đối chiếu bản vẽ kỹ thuật.
• Tư vấn model thay thế tương đương.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt.
• Hỗ trợ báo giá theo số lượng.

Khả năng chịu tải thực tế cần được đánh giá theo tải hướng kính, tải dọc trục, tốc độ, nhiệt độ và tuổi thọ yêu cầu, không chỉ dựa vào mã 6805.

---

9. Thông tin đặt hàng

Khách hàng có thể gửi yêu cầu báo giá và đặt hàng trên website:

mytek.com.vn

Sản phẩm

Yiheda BFF46-6805ZZ

• Vòng bi cầu rãnh sâu mặt bích.
• Vòng bi 6805ZZ.
• Hai mặt chắn kim loại.
• Kèm vòng giữ.
• Dùng cho cơ cấu quay và tự động hóa.

Thông tin cần cung cấp

• Model.
• Số lượng.
• Đường kính trục.
• Đường kính lỗ lắp.
• Tải hướng kính.
• Tải dọc trục.
• Tốc độ quay.
• Nhiệt độ làm việc.
• Môi trường bụi/ẩm.
• Yêu cầu tuổi thọ.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy model và số lượng.

---

10. Câu hỏi thường gặp (FAQ)

1. BFF46-6805ZZ là gì?

Đây là vòng bi cầu rãnh sâu có mặt bích Yiheda, sử dụng vòng bi 6805ZZ và kèm vòng giữ.

2. 6805ZZ có kích thước bao nhiêu?

Kích thước tiêu chuẩn của 6805 là:

25 × 37 × 7 mm

theo thứ tự d × D × B.

3. ZZ nghĩa là gì?

ZZ nghĩa là vòng bi có hai nắp chắn kim loại.

4. Mặt bích có tác dụng gì?

Mặt bích giúp định vị vòng bi trong kết cấu lắp đặt, đặc biệt theo phương trục.

5. Vòng giữ có tác dụng gì?

Vòng giữ giúp giữ/định vị cụm vòng bi trong vị trí lắp theo thiết kế.

6. Có thể dùng cho trục 25 mm không?

Có, vòng bi 6805 có đường kính trong danh nghĩa 25 mm.

7. Có thể dùng cho băng tải không?

Có, nếu tải trọng, tốc độ và kích thước trục phù hợp.

8. ZZ có chống nước không?

Không nên xem ZZ là loại chống nước. Nếu môi trường có nước hoặc độ ẩm cao, nên cân nhắc loại phớt cao su 2RS nếu cấu hình cho phép.

9. Có cần bôi trơn thêm không?

Vòng bi ZZ thường được bôi trơn sẵn. Việc bổ sung hoặc thay mỡ phụ thuộc vào điều kiện vận hành và yêu cầu bảo trì.

10. Làm sao chọn đúng vòng bi?

Cần xác định:

Đường kính trục → lỗ lắp → tải → tốc độ → nhiệt độ → môi trường → tuổi thọ → phương án định vị.

11. Có thể đặt số lượng lớn không?

Có. Khách hàng có thể gửi BOM hoặc số lượng cần dùng để MYTECH kiểm tra nguồn hàng và báo giá.

12. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng đặt.
