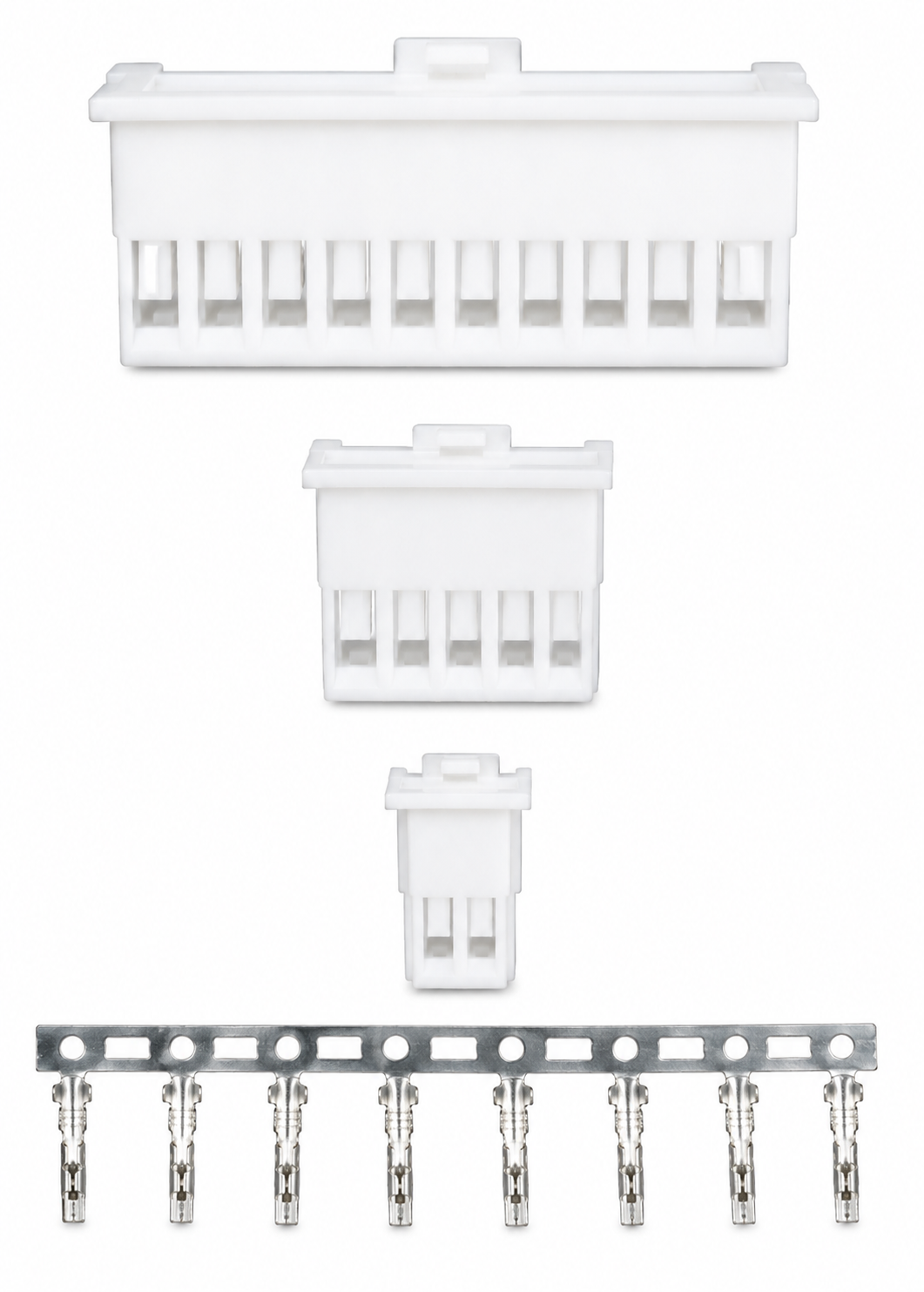

Vỏ và đầu nối tương thích MOLEX 35155-0200/0300/0400/0500/0600/0700/0800

1. Tổng quan nhanh sản phẩm

Vỏ và đầu nối tương thích MOLEX 35155 Series là dòng SPOX 2.50 mm Wire-to-Board Housing, được sử dụng để kết nối dây điện với PCB hoặc các đầu nối đối ứng trong thiết bị điện, điện tử và hệ thống tự động hóa.

Sản phẩm có thiết kế dạng Receptacle Housing, 1 hàng chân, bước chân 2.50 mm, sử dụng terminal crimp và có cơ cấu khóa giúp duy trì kết nối ổn định.

Các cấu hình phổ biến:

• 35155-0200 – 2 vị trí
• 35155-0300 – 3 vị trí
• 35155-0400 – 4 vị trí
• 35155-0500 – 5 vị trí
• 35155-0600 – 6 vị trí
• 35155-0700 – 7 vị trí
• 35155-0800 – 8 vị trí

Mã 35155-0200 được các nhà phân phối xác định là housing 2 vị trí, pitch 2.5 mm, dùng với terminal Molex SPOX 5103 Series.

---

2. Sản phẩm này là gì và dùng để làm gì?

Housing 35155 Series là gì?

35155 Series là vỏ đầu nối dạng Receptacle Housing, có nhiệm vụ giữ các terminal crimp được bấm vào dây điện và tạo thành một cụm đầu nối hoàn chỉnh.

Cấu tạo cơ bản:

Dây điện → Terminal crimp → Housing 35155 → Header/đầu nối đối ứng

Dòng 35155 được sử dụng cho các ứng dụng Wire-to-Board, trong đó dây điện được kết nối với PCB hoặc header tương ứng.

Ứng dụng chính

Sản phẩm phù hợp cho:

• Máy tự động hóa.
• Tủ điện điều khiển.
• Máy chế tạo công nghiệp.
• Thiết bị điện – điện tử.
• Bo mạch điều khiển.
• Thiết bị nguồn.
• Sensor và actuator.
• Thiết bị gia dụng.
• Hệ thống dây điện.
• Wire harness.
• Kết nối dây với PCB.

---

3. Thông số kỹ thuật

Thông số	Chi tiết
Thương hiệu	MOLEX
Series	35155 / SPOX
Loại sản phẩm	Connector Housing
Kiểu đầu nối	Receptacle
Ứng dụng	Wire-to-Board
Bước chân	2.50 mm
Số hàng	1 hàng
Số vị trí	2P – 8P
Kiểu đấu nối	Crimp
Kiểu lắp	Cable Mount
Cơ cấu khóa	Có
Màu sắc	Natural / trắng tự nhiên
Vật liệu housing	Polyester resin
Nhiệt độ làm việc	-40°C đến +105°C
Terminal tương thích	Molex SPOX 5103 Series Socket Contacts
Kiểu kết nối	Straight
Tiêu chuẩn	RoHS tùy biến thể

Các thông số pitch 2.5 mm, receptacle, cable mount, crimp và dải nhiệt độ -40°C đến +105°C được ghi nhận cho 35155-0200/0400 trong dữ liệu nhà phân phối.

Bảng mã sản phẩm

Mã sản phẩm	Số vị trí
35155-0200	2P
35155-0300	3P
35155-0400	4P
35155-0500	5P
35155-0600	6P
35155-0700	7P
35155-0800	8P

Ví dụ, mã 35155-0400 là housing 4 vị trí, pitch 2.5 mm, dạng receptacle và sử dụng SPOX 5103 Series socket contacts.

Terminal tương thích

Housing 35155 được sử dụng với Molex SPOX 5103 Series Female Crimp Terminals.

Khi lựa chọn terminal cần kiểm tra:

• Tiết diện dây.
• AWG.
• Đường kính lớp cách điện.
• Dòng điện yêu cầu.
• Vật liệu và lớp mạ terminal.

Do đó, không nên chỉ chọn terminal dựa trên số chân của housing.

---

4. Lợi ích khi đưa vào vận hành

Thiết kế nhỏ gọn

Với bước chân 2.50 mm, housing 35155 giúp bố trí nhiều đường dây trong không gian tương đối nhỏ, phù hợp với các thiết bị có mật độ kết nối cao.

Kết nối chắc chắn

Housing được thiết kế với locking/latch mechanism, giúp hạn chế tình trạng đầu nối bị tuột trong quá trình vận hành hoặc bảo trì.

Nhiều lựa chọn số chân

Từ 2P đến 8P, người dùng có thể lựa chọn housing theo số lượng dây cần kết nối.

Thuận tiện gia công dây

Terminal dạng crimp cho phép bấm dây trước, sau đó đưa terminal vào housing, thuận tiện cho việc chế tạo wire harness và sản xuất hàng loạt.

Phù hợp kết nối Wire-to-Board

Dòng 35155 được thiết kế cho kết nối dây – bo mạch, phù hợp với PCB, header và các cụm điều khiển điện tử.

Dải nhiệt độ rộng

Dải nhiệt độ khoảng -40°C đến +105°C giúp dòng đầu nối này phù hợp với nhiều ứng dụng thiết bị điện và công nghiệp.

---

5. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa (Machine Builder).
• Nhà tích hợp hệ thống (System Integrator).
• Nhà sản xuất tủ điện.
• Nhà sản xuất thiết bị điện – điện tử.
• Nhà sản xuất PCB.
• Đơn vị sản xuất wire harness.
• Đơn vị bảo trì máy công nghiệp.
• Kỹ sư điện – điều khiển.
• Kỹ sư thiết kế máy.
• Kỹ sư thiết kế dây điện.

Ứng dụng tiêu biểu

• Máy tự động hóa.
• Máy đóng gói.
• Máy lắp ráp.
• Máy CNC.
• Thiết bị điều khiển.
• Bo mạch điện tử.
• Thiết bị nguồn.
• Sensor/Actuator.
• Thiết bị gia dụng.
• Hệ thống dây dẫn công nghiệp.

---

6. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD cam kết:

• Cung cấp đúng mã sản phẩm theo yêu cầu.
• Kiểm tra mã hàng trước khi xác nhận đơn.
• Hỗ trợ lựa chọn số chân phù hợp.
• Hỗ trợ lựa chọn terminal tương thích.
• Tư vấn terminal theo loại và kích thước dây.
• Hỗ trợ đối chiếu header/đầu nối đối ứng.
• Hỗ trợ kiểm tra khả năng tương thích trước khi đặt hàng.
• Hỗ trợ kỹ thuật trong quá trình sử dụng.
• Đóng gói sản phẩm phù hợp với quá trình vận chuyển.

Lưu ý: Nếu khách hàng cần sản phẩm tương thích/thay thế thay cho Molex chính hãng, MYTECH sẽ xác nhận rõ thương hiệu, nguồn gốc và thông số trước khi báo giá.

---

7. Thông tin đặt hàng

Khách hàng có thể gửi yêu cầu báo giá và đặt hàng thông qua website:

mytek.com.vn

Mã sản phẩm

• 35155-0200 – 2P
• 35155-0300 – 3P
• 35155-0400 – 4P
• 35155-0500 – 5P
• 35155-0600 – 6P
• 35155-0700 – 7P
• 35155-0800 – 8P

Thông tin cần cung cấp khi đặt hàng

• Mã sản phẩm.
• Số lượng.
• Số chân cần sử dụng.
• Loại dây.
• Tiết diện dây hoặc AWG.
• Loại terminal cần sử dụng.
• Yêu cầu về header/đầu đối ứng.
• Địa chỉ giao hàng.
• Thông tin xuất hóa đơn nếu cần.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy mã sản phẩm, số lượng và tình trạng nguồn hàng tại thời điểm xác nhận đơn.

---

8. Câu hỏi thường gặp (FAQ)

1. MOLEX 35155 là dòng đầu nối gì?

35155 là dòng SPOX Wire-to-Board Housing, dạng Receptacle, sử dụng pitch 2.50 mm.

2. 35155-0200 có bao nhiêu chân?

35155-0200 có 2 vị trí (2P).

3. 35155-0300 đến 35155-0800 khác nhau thế nào?

Khác nhau chủ yếu ở số lượng vị trí:

• 0300 → 3P
• 0400 → 4P
• 0500 → 5P
• 0600 → 6P
• 0700 → 7P
• 0800 → 8P

4. Pitch của 35155 là bao nhiêu?

2.50 mm.

5. 35155 có phải là terminal không?

Không.

35155 là housing/vỏ đầu nối. Terminal được bấm vào dây và lắp bên trong housing.

6. 35155 sử dụng terminal nào?

Dòng housing 35155 được thiết kế để sử dụng với Molex SPOX 5103 Series Female Crimp Terminals.

7. 35155 có khóa đầu nối không?

Có. Housing sử dụng cơ cấu latch/positive lock để giữ kết nối.

8. 35155 có thể dùng để kết nối với PCB không?

Có. Đây là dòng Wire-to-Board, được sử dụng để kết nối dây điện với PCB/header tương ứng.

9. Nhiệt độ làm việc của 35155 là bao nhiêu?

Dải nhiệt độ được công bố cho các mã tiêu biểu của dòng là khoảng -40°C đến +105°C.

10. Có thể thay thế 35155 bằng đầu nối khác không?

Có thể, nhưng không nên chỉ dựa vào pitch 2.5 mm. Cần kiểm tra đồng thời số vị trí, kích thước housing, kiểu khóa, terminal, đầu đối ứng và yêu cầu điện của hệ thống.

11. 35155-0400 có phải loại 4 chân không?

Đúng. 35155-0400 là housing 4 vị trí, pitch 2.5 mm.

12. Tôi không biết nên chọn mã 35155 nào?

Chỉ cần xác định số dây/tiếp điểm cần kết nối. Ví dụ:

• 2 dây → 35155-0200
• 4 dây → 35155-0400
• 6 dây → 35155-0600
• 8 dây → 35155-0800

Nếu đang thay thế đầu nối cũ, nên gửi ảnh đầu nối, mã trên housing hoặc thông tin pitch để MYTECH đối chiếu trước khi đặt hàng.

13. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy mã hàng và số lượng đặt.
