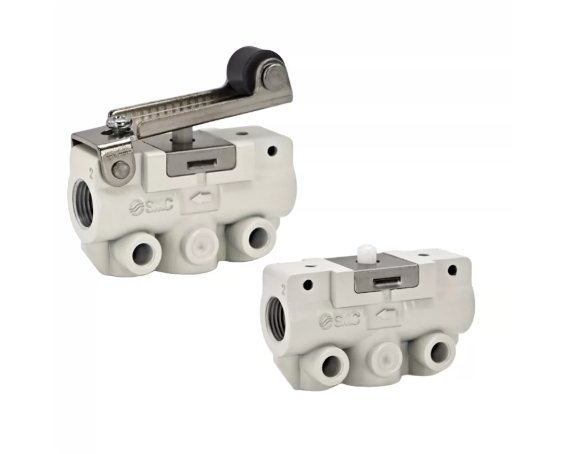

Van cơ khí SMC VM120, VM121, VM130, VM131 – Van cơ 2/3 cửa VM100

SMC VM120, VM121, VM130 và VM131 thuộc VM100 Series – Mechanical Valve, là dòng van cơ khí 2 cửa và 3 cửa được tác động trực tiếp bằng cơ học thông qua nút nhấn, cần gạt, con lăn, plunger hoặc các cơ cấu selector.

Dòng VM100 có thiết kế nhỏ gọn, phù hợp để phát hiện vị trí, tạo tín hiệu khí nén và điều khiển các mạch khí nén mà không cần sử dụng điện. SMC hiện vẫn liệt kê VM100 trong nhóm Mechanical Valves/Transmitters, đồng thời cung cấp nhiều kiểu actuator và kiểu lắp đặt khác nhau.

Các mã VM120, VM121, VM130, VM131 chủ yếu khác nhau ở số cửa và hành trình/cấu hình cơ cấu tác động, trong khi các hậu tố như 00A, 01A, 02A, 08A, 30, 32, 33A, 34… dùng để xác định kiểu actuator và tùy chọn của van.

---

1. SMC VM100 là van gì?

VM100 là van cơ khí khí nén, hoạt động bằng lực tác động cơ học thay vì cuộn coil điện.

Khi một cơ cấu máy tác động lên van:

Cơ cấu máy → actuator VM → thay đổi trạng thái van → tín hiệu khí nén → PLC/van điều khiển

Do đó, VM100 thường được sử dụng như một dạng công tắc hành trình bằng khí nén – pneumatic mechanical switch.

Một ưu điểm lớn là van không cần cấp nguồn điện để thực hiện thao tác đóng/mở đường khí.

SMC phân loại VM100 là 2/3 Port Mechanical Valve, với các cấu hình side mounting, bottom mounting, panel mounting và bracket mounting.

---

2. VM120, VM121, VM130, VM131 khác nhau như thế nào?

Đây là nhóm mã quan trọng nhất.

Model	Số cửa	Đặc điểm cơ bản
VM120	2 cửa	Van 2/2, actuator cơ khí
VM121	2 cửa	Van 2/2, cấu hình hành trình ngắn
VM130	3 cửa	Van 3/2
VM131	3 cửa	Van 3/2, cấu hình hành trình ngắn

Catalog SMC liệt kê:

• VM120-01-00A
• VM130-01-00A
• VM121-01-00A
• VM131-01-00A

là các cấu hình cơ bản của VM100 side-porting.

Về mặt ứng dụng, VM130/VM131 loại 3 cửa đặc biệt hữu ích khi cần tạo tín hiệu khí nén dạng:

P → A

và khi nhả actuator:

A → R

Trong đó:

• P = nguồn khí.
• A = cổng tín hiệu.
• R = xả.

---

3. VM120/VM130 và VM121/VM131 khác nhau ở đâu?

Hai nhóm này có hình học actuator khác nhau.

Theo catalog SMC đối với cấu hình cơ bản:

Model	L	A
VM120-01-00A	32.5 mm	7.5 mm
VM130-01-00A	32.5 mm	7.5 mm
VM121-01-00A	28.5 mm	3.5 mm
VM131-01-00A	28.5 mm	3.5 mm

Vì vậy không nên xem VM120 và VM121, hoặc VM130 và VM131 là hoàn toàn giống nhau chỉ vì cùng số cửa.

---

4. Cổng kết nối của SMC VM100

Các model side-piping thông dụng như:

VM120-01-00A

VM130-01-00A

VM121-01-00A

VM131-01-00A

sử dụng cổng 01 = Rc1/8 trong cấu hình được SMC công bố.

Dòng VM100 cũng có các phiên bản khác như:

• M5.
• Rc1/8.
• NPT1/8.
• G tùy cấu hình.

Ví dụ dòng bottom-piping có thể sử dụng M5.

---

5. Các kiểu actuator của VM100

Một trong những ưu điểm của VM100 là có rất nhiều kiểu cơ cấu tác động.

Cơ bản

00A

Không có cần gạt hoặc con lăn đặc biệt.

Cần gạt con lăn

01A

Sử dụng roller lever.

SMC có hai lựa chọn vật liệu roller:

• Polyacetal.
• Hard steel roller với hậu tố S ở các cấu hình tương ứng.

Cần gạt con lăn một chiều

02A

One-way roller lever, cho phép cơ cấu con lăn hoạt động theo một chiều tác động phù hợp với chuyển động của máy.

Plunger

Các phiên bản plunger được sử dụng khi cơ cấu máy cần ấn trực tiếp vào đầu van.

Toggle lever

08A

Là dạng toggle lever, phù hợp với thao tác gạt cơ học thay vì nhấn trực tiếp.

SMC xác nhận ví dụ VM130-01-08A là:

• 3 ports.
• Side ported.
• Long push rod.
• Port Rc1/8.
• Actuator type 08 = Toggle Lever.

---

6. VM120-01-08A / VM130-01-08A

Đây là cấu hình toggle lever.

Trong đó:

VM120-01-08A

→ van 2 cửa.

VM130-01-08A

→ van 3 cửa.

Ví dụ chính thức VM130-01-08A có:

Thông số	Giá trị
Series	VM100-A
Số cửa	3
Piping	Side ported
Push rod	Long
Port	Rc1/8
Actuator	Toggle lever
Indicator	Không
Bracket	Không

---

7. Các mã 30, 32, 33A, 34

Nhóm mã này là các kiểu actuator đặc biệt của VM100.

Không nên hiểu:

VM120-01-30-32-33A-34

là một mã sản phẩm duy nhất.

Thực tế đây là cách liệt kê nhiều tùy chọn actuator khác nhau trong cùng dòng VM100.

Trong các cấu hình VM100 có thể gặp:

• 30 – dạng push button.
• 32 – push button/actuator dạng đặc biệt tùy cấu hình.
• 33A – actuator đặc biệt.
• 34 – actuator đặc biệt.

SMC cũng đang liệt kê các part number như VM130-01-30YA, VM130-N01-33A, VM130-N01-34BA, VM130-N01-34GA trong danh sách sản phẩm VM100.

Do các mã này có nhiều biến thể theo màu nút, indicator, bracket và kiểu mounting, khi đặt hàng cần lấy full part number thay vì chỉ dựa vào số actuator.

---

8. Mã màu RGY

Trong nhóm mã anh đưa có:

RGY

Đây là nhóm ký hiệu màu được sử dụng trên các cấu hình actuator/selector của VM100.

Các màu thường gặp:

• R = Red – đỏ.
• G = Green – xanh lá.
• Y = Yellow – vàng.

Ví dụ dòng selector của VM100 có thể được lựa chọn màu R, B, G, Y theo catalog cũ/biến thể sản phẩm.

Vì vậy, khi gặp các mã có R/G/Y, cần xem chúng nằm ở trường nào của full part number trước khi xác định chính xác màu của nút hoặc actuator.

---

9. Mã B trong VM100

B thường được sử dụng trong các trường tùy chọn liên quan đến bracket hoặc cấu hình actuator tùy model.

Ví dụ SMC có các model:

• VM120-01-□□A-B
• VM130-01-□□A-B
• VM121-01-□□A-B
• VM131-01-□□A-B

với B = bracket option trong cấu hình side mounting.

Bracket giúp cố định van vào khung máy thuận tiện hơn thay vì bắt trực tiếp theo các lỗ mounting tiêu chuẩn.

---

10. Nguyên lý hoạt động của VM130/VM131

Đối với phiên bản 3 cửa, nguyên lý cơ bản:

Trạng thái không tác động

Khí cấp từ P được ngắt khỏi A hoặc A được nối về R, tùy cấu hình van.

Khi tác động actuator

Cơ cấu cơ khí dịch chuyển spool/poppet bên trong:

P → A

Khí nén được đưa tới cổng tín hiệu.

Khi nhả actuator

Van trở về vị trí ban đầu:

A → R

Tín hiệu khí được xả.

Nhờ vậy VM130/VM131 có thể hoạt động tương tự một công tắc hành trình khí nén 3/2.

---

11. Thông số kỹ thuật SMC VM100

Thông số	Giá trị
Series	VM100
Loại	Mechanical Valve
Số cửa	2 hoặc 3
Môi chất	Khí nén
Kiểu tác động	Cơ khí
Kiểu kết nối	Side / Bottom / Panel tùy model
Ren	Rc1/8, M5 và các cấu hình khác tùy mã
Áp suất	Khoảng -100 kPa đến 1.0 MPa ở cấu hình VM100-A
Nhiệt độ	-5 đến 60°C
Bôi trơn	Không yêu cầu
Khối lượng cơ bản	Khoảng 60 g
Bracket	Có tùy chọn
Indicator	Có tùy cấu hình

SMC và các dữ liệu kỹ thuật của VM100-A xác nhận dòng này có khả năng sử dụng trong cả một số ứng dụng vacuum, với phạm vi khoảng -100 kPa đến 1 MPa, trong khi phiên bản VM200 có dải khác.

---

12. Lực tác động của VM100

Lực cần thiết để tác động van phụ thuộc vào loại actuator.

Với cấu hình cơ bản VM120/VM130/VM121/VM131, SMC công bố tại nguồn cấp 0.5 MPa:

• F.O.F. khoảng 26 N.
• P.T. khoảng 1.5 mm.
• O.T. khoảng 1.5 mm.
• T.T. khoảng 3 mm.

Đối với loại roller lever, lực F.O.F. giảm xuống khoảng 13 N, với:

• P.T. = 3.2 mm.
• O.T. = 2.3 mm.
• T.T. = 5.5 mm.

Điều này cho thấy lựa chọn actuator ảnh hưởng trực tiếp đến lực tác động và hành trình cơ khí.

---

13. Roller lever – cần gạt con lăn

Một cấu hình rất phổ biến là:

VM121-01-01A

VM131-01-01A

Đây là loại roller lever.

Ưu điểm của roller:

• Giảm ma sát với cơ cấu máy.
• Phù hợp khi vật tác động di chuyển ngang qua đầu van.
• Cho phép cơ cấu máy tác động lên van mà không cần nhấn trực tiếp theo phương thẳng đứng.
• Phù hợp với các cơ cấu cam, chốt, thanh trượt.

SMC có cả phiên bản roller bằng polyacetal và hard steel.

---

14. One-way roller lever

Các mã:

VM121-01-02A

VM131-01-02A

là loại one-way roller lever.

Điểm khác với roller thông thường là con lăn có khả năng hoạt động theo một chiều.

Loại này đặc biệt hữu ích khi cơ cấu máy:

• Đi qua van theo một hướng.
• Có chuyển động hồi về.
• Không muốn tạo tác động ngược lên actuator.
• Cần tránh va đập khi cơ cấu quay trở lại.

SMC xác nhận cả phiên bản polyacetal và hard steel cho loại one-way roller.

---

15. Push button và plunger

VM100 cũng có nhiều phiên bản sử dụng:

• Push button.
• Straight plunger.
• Roller plunger.
• Toggle lever.
• Selector.

Ví dụ catalog SMC liệt kê VM120-01-05A / VM130-01-05A là loại straight plunger.

Loại plunger phù hợp khi cơ cấu máy có thể tác động trực tiếp theo phương thẳng.

---

16. Ưu điểm của van cơ SMC VM100

Không cần điện

VM100 hoạt động bằng cơ khí và khí nén nên không cần cuộn coil.

Điều này đặc biệt hữu ích ở những vị trí:

• Không có dây điện.
• Cần tín hiệu khí nén đơn giản.
• Môi trường cần hạn chế thiết bị điện.
• Muốn giảm wiring.

Kích thước nhỏ

SMC thiết kế VM100 với thân nhỏ gọn, phù hợp với các máy có không gian lắp đặt hạn chế.

Nhiều kiểu actuator

Có thể lựa chọn:

• Basic.
• Roller lever.
• One-way roller.
• Plunger.
• Toggle.
• Push button.
• Selector.

Có phiên bản 2 và 3 cửa

Giúp sử dụng VM100 cho cả:

• Đóng/mở đường khí.
• Phát tín hiệu khí nén.
• Xả tín hiệu.
• Logic khí nén.

---

17. Ứng dụng của SMC VM120/VM121/VM130/VM131

Dòng VM100 thường được sử dụng trong:

• Máy tự động hóa.
• Máy lắp ráp.
• Máy đóng gói.
• Máy CNC.
• Máy gia công.
• Cơ cấu cấp phôi.
• Cơ cấu kẹp.
• Cơ cấu định vị.
• Kiểm tra vị trí.
• Phát hiện hành trình.
• Phát hiện chi tiết đã đến vị trí.
• Mạch logic khí nén.
• Điều khiển tuần tự bằng khí nén.

Ví dụ:

Xi lanh tiến tới → tác động VM131 → VM131 phát tín hiệu khí → van điều khiển chuyển trạng thái.

Như vậy VM131 có thể đóng vai trò như một công tắc hành trình khí nén.

---

18. VM100 có thể thay thế công tắc hành trình điện không?

Có về mặt chức năng phát hiện vị trí, nhưng không phải thay thế trực tiếp về tín hiệu.

Công tắc hành trình điện thường xuất tín hiệu:

ON/OFF điện → PLC

Trong khi VM100 tạo:

ON/OFF khí nén → mạch điều khiển khí

Nếu muốn đưa tín hiệu VM100 vào PLC điện tử, cần thêm một phần tử chuyển đổi phù hợp, chẳng hạn pressure switch hoặc thiết bị cảm biến áp suất.

Do đó VM100 đặc biệt phù hợp với mạch điều khiển khí nén thuần túy.

---

19. So sánh VM100 với SMC VM1000

Đặc điểm	VM100	VM1000
Loại	Mechanical Valve	Micro Mechanical Valve
Số cửa	2/3	2/3
Kích thước	Nhỏ	Rất nhỏ
Actuator	Nhiều loại	Nhiều loại
Ứng dụng	Mechanical switch	Micro mechanical signal
Kiểu mounting	Nhiều tùy chọn	Compact
Áp suất	Tùy phiên bản	Khoảng 0–0.8 MPa
Dùng cho mạch logic khí	Có	Có

VM1000 là dòng Micro Mechanical Valve riêng biệt; không nên nhầm VM120/VM130 với VM1000. SMC hiện tách riêng VM100 Series và VM1000 Series trong danh mục sản phẩm.

---

20. Lưu ý khi chọn mã VM120/VM121/VM130/VM131

Khi thay thế một van VM100, cần kiểm tra ít nhất:

1. Số cửa

• VM120/VM121 → 2 cửa
• VM130/VM131 → 3 cửa

2. Kiểu actuator

• 00A → Basic.
• 01A → Roller lever.
• 02A → One-way roller.
• 05A → Straight plunger.
• 08A → Toggle lever.
• Các mã 30/32/33/34 → các cấu hình actuator đặc biệt.

3. Cổng

Ví dụ:

01 → Rc1/8

M5 và NPT cũng có thể xuất hiện ở các cấu hình khác.

4. Kiểu mounting

• Side mounting.
• Bottom mounting.
• Panel mounting.
• Bracket mounting.

5. Indicator và màu

Các mã như:

R / G / Y / B

có thể liên quan đến màu hoặc tùy chọn actuator/indicator tùy cấu hình.

Vì vậy không nên chỉ nhìn một đoạn mã để xác định toàn bộ cấu hình.

---

21. Về chuỗi mã VM120-VM121-VM131-VM130-01-08A-00A-01A-30-32-33A-34-RGY-BA

Chuỗi anh đưa nên được hiểu là tập hợp các mã/model và tùy chọn của dòng VM100, không phải một mã SMC duy nhất.

Có thể phân thành:

Nhóm thân van

• VM120
• VM121
• VM130
• VM131

Nhóm cổng

• 01 → Rc1/8 trong các cấu hình side-piping tương ứng.

Nhóm actuator

• 00A → Basic.
• 01A → Roller lever.
• 02A → One-way roller.
• 08A → Toggle lever.
• 30 / 32 / 33A / 34 → các cấu hình actuator đặc biệt.

Nhóm màu/tùy chọn

• R
• G
• Y
• B
• Các tùy chọn bracket/indicator tùy full code.

Vì vậy khi đăng sản phẩm, nên trình bày theo dạng “SMC VM100 – VM120/VM121/VM130/VM131, nhiều lựa chọn actuator” thay vì biến toàn bộ chuỗi trên thành một mã sản phẩm duy nhất.

---

22. Mua van cơ SMC VM100 chính hãng

MYTECH cung cấp dòng SMC VM100 Mechanical Valve với nhiều cấu hình:

Van 2 cửa

• VM120
• VM121

Van 3 cửa

• VM130
• VM131

Actuator

• Basic.
• Roller lever.
• One-way roller lever.
• Straight plunger.
• Roller plunger.
• Toggle lever.
• Push button.
• Selector.
• Các cấu hình actuator đặc biệt.

Cổng kết nối

• Rc1/8.
• M5.
• NPT/G tùy cấu hình.

Do VM100 có rất nhiều biến thể, khách hàng nên cung cấp full part number trên tem hoặc hình ảnh van để MYTECH xác nhận chính xác trước khi đặt hàng.

Thông tin liên hệ

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

---

23. Câu hỏi thường gặp

SMC VM120 là van gì?

VM120 là van cơ khí 2 cửa thuộc dòng VM100 Mechanical Valve của SMC.

VM130 khác VM120 thế nào?

VM130 là van 3 cửa, trong khi VM120 là van 2 cửa.

VM121 và VM131 dùng để làm gì?

VM121 là phiên bản 2 cửa, còn VM131 là phiên bản 3 cửa thuộc nhóm cấu hình actuator/hành trình ngắn của VM100.

VM130-01-08A là gì?

Đây là van cơ khí 3 cửa VM100, side-piped, cổng Rc1/8, sử dụng toggle lever.

VM100 có phải van điện từ không?

Không. VM100 là mechanical valve, được tác động bằng cơ khí và sử dụng khí nén làm môi chất điều khiển.

VM100 có cần cấp điện không?

Không. Van cơ VM100 không sử dụng coil điện.

VM100 có dùng làm công tắc hành trình được không?

Có. Đặc biệt các phiên bản roller lever, one-way roller, plunger rất phù hợp để phát hiện vị trí cơ cấu máy bằng tín hiệu khí nén.

VM130 có mấy cổng?

VM130 là loại 3 cửa, thường gồm P, A và R.

VM120-01 và VM130-01 dùng ren gì?

Trong cấu hình side-piping thông dụng, 01 = Rc1/8.

Có thể chọn VM100 có con lăn không?

Có. SMC cung cấp roller lever và one-way roller lever, trong đó có cả roller polyacetal và hard steel ở các cấu hình tương ứng.

---
