1. Tổng quan sản phẩm

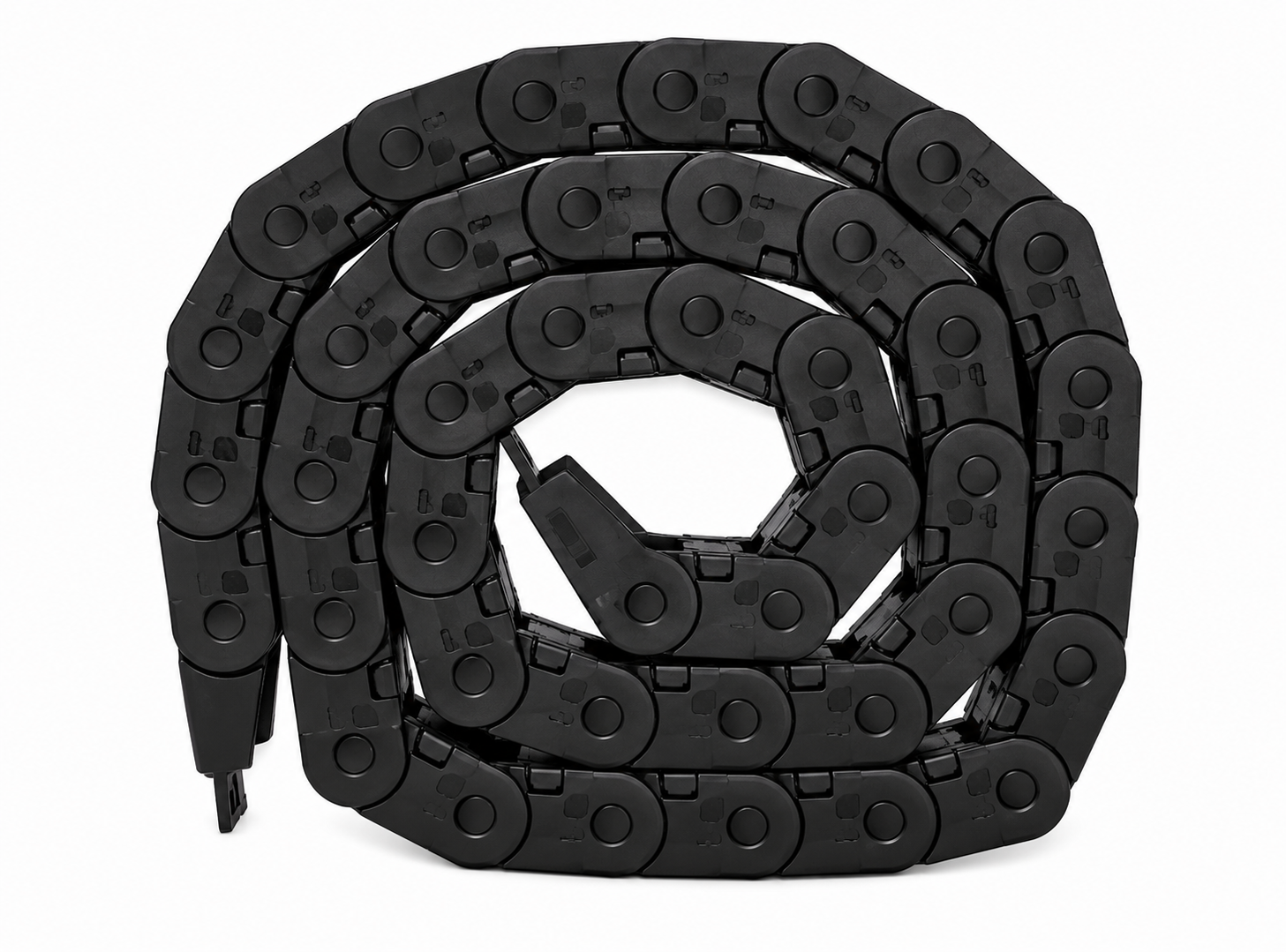

VBY03-1520-R28-N21-VEY03 là dây xích cáp (Cable Carrier/Energy Chain) chính hãng Yiheda, thiết kế bán kín, dùng để dẫn hướng và bảo vệ cáp điện, dây tín hiệu, ống khí hoặc ống dẫn trong các cơ cấu chuyển động của máy tự động hóa.

Thiết kế bán kín giúp giữ cáp bên trong xích, đồng thời tạo thuận tiện cho việc lắp đặt, tháo cáp và bảo trì. Sản phẩm có thể sản xuất theo yêu cầu, phù hợp với các hệ thống có bán kính uốn và kích thước khoang cáp riêng.

Đặc điểm nổi bật

• Thương hiệu: Yiheda Genuine
• Model: VBY03-1520-R28-N21-VEY03
• Loại: Dây xích cáp / máng xích dẫn cáp
• Kiểu: Bán kín
• Kết cấu: Có đường kính trong/khoang chứa hở theo cấu hình
• Bán kính uốn: R28 theo mã
• Kích thước cấu hình: 15 × 20 theo mã
• Cấu hình: Sản xuất theo yêu cầu
• Ứng dụng: Máy tự động hóa, module tuyến tính, robot, máy CNC và hệ thống chuyển động.

---

2. Dây xích cáp là gì?

Dây xích cáp, còn gọi là Cable Carrier hoặc Energy Chain, là bộ phận dùng để:

• Dẫn hướng cáp.
• Bảo vệ cáp.
• Kiểm soát bán kính uốn.
• Giúp cáp chuyển động theo quỹ đạo xác định.

Ví dụ:

Cáp → Xích cáp → Cơ cấu chuyển động

Khi bàn trượt di chuyển qua lại, xích cáp sẽ uốn theo bán kính thiết kế thay vì để dây điện bị kéo lê hoặc uốn ngẫu nhiên.

---

3. Thông số kỹ thuật

Lưu ý: Chiều cao, chiều rộng khoang chứa thực tế, bước xích, tải cáp, chiều dài xích và bán kính uốn tối thiểu cần được xác nhận theo bản vẽ của đúng cấu hình.

---

4. Ý nghĩa mã sản phẩm

VBY03

Dòng dây xích cáp của Yiheda.

1520

Thông số kích thước cấu hình của xích, thường liên quan đến chiều cao/chiều rộng khoang chứa theo dòng sản phẩm.

R28

Bán kính uốn danh nghĩa:

R = 28 mm

N21

Ký hiệu cấu hình theo model.

VEY03

Mã cấu hình/phiên bản của dây xích cáp.

Các ký hiệu trên cần được đối chiếu với catalog/bản vẽ Yiheda khi xác nhận kích thước chính xác.

---

5. Ưu điểm của VBY03-1520-R28-N21-VEY03

Bảo vệ cáp

Giúp hạn chế:

• Cáp bị kéo lê.
• Cáp bị xoắn.
• Cáp bị uốn quá mức.
• Cáp va chạm với kết cấu máy.

Dẫn hướng chuyển động

Giúp bó cáp di chuyển theo quỹ đạo ổn định khi cơ cấu chạy qua lại.

Thiết kế bán kín

Giữ cáp bên trong xích nhưng vẫn thuận tiện cho:

• Lắp đặt.
• Tháo cáp.
• Kiểm tra.
• Bảo trì.

Bán kính uốn nhỏ

R28 phù hợp với các cơ cấu có không gian lắp đặt tương đối hạn chế, nếu bán kính này phù hợp với cáp sử dụng.

Có thể sản xuất theo yêu cầu

Có thể tùy chỉnh theo kích thước và hành trình của máy.

---

6. Ứng dụng thực tế

Module tuyến tính

Một cấu hình phổ biến:

Servo Motor

→ Module tuyến tính

→ Xích cáp

→ Cáp servo + cáp tín hiệu

Xích cáp giúp bó cáp di chuyển đồng bộ với bàn trượt.

---

Máy CNC

Dùng để dẫn hướng:

• Cáp động lực.
• Cáp encoder.
• Cáp tín hiệu.
• Ống khí.
• Ống dầu.

---

Robot và máy tự động hóa

Có thể sử dụng cho các trục chuyển động:

• Trục X.
• Trục Y.
• Trục Z.
• Cơ cấu gắp.
• Bàn trượt.

---

7. Nguyên lý hoạt động

Ví dụ một bàn trượt:

Khi bàn trượt di chuyển:

Xích cáp kéo theo bó cáp

→ Các mắt xích lần lượt xoay

→ Cáp uốn theo bán kính R28

→ Cáp được giữ trong vùng chuyển động an toàn.

---

8. Tại sao cần kiểm soát bán kính uốn?

Mỗi loại cáp đều có bán kính uốn tối thiểu.

Nếu uốn nhỏ hơn giới hạn cho phép, có thể gây:

• Hỏng lõi dẫn điện.
• Đứt dây.
• Hỏng lớp cách điện.
• Giảm tuổi thọ cáp.
• Lỗi tín hiệu.

Do đó, không nên chỉ chọn xích cáp dựa trên kích thước khoang chứa; cần kiểm tra:

Bán kính uốn của cáp ≤ bán kính uốn phù hợp của xích.

Với model này, R28 cần được đối chiếu với bán kính uốn tối thiểu của từng loại cáp trước khi sử dụng.

---

9. Cách chọn kích thước xích cáp

Cần xác định kích thước bó cáp trước.

Ví dụ:

Cần tính:

• Đường kính từng cáp.
• Số lượng cáp.
• Ống khí/ống dầu.
• Khoảng hở giữa các dây.
• Bán kính uốn.

Không nên nhồi cáp quá kín trong khoang xích.

---

10. Bố trí cáp trong xích

Nên bố trí:

Cáp lớn/nặng → phía ngoài

Cáp nhỏ/tín hiệu → vị trí phù hợp

Đồng thời tránh:

• Cáp xoắn vào nhau.
• Cáp chồng quá nhiều lớp.
• Cáp bị ép vào thành xích.
• Cáp chịu lực kéo trực tiếp.

Với hệ thống có nhiều loại cáp, có thể cần vách ngăn bên trong xích để phân tách các nhóm dây.

---

11. Ưu điểm của loại bán kín

So với xích cáp kín hoàn toàn:

---

12. Lưu ý khi sử dụng

Không vượt quá bán kính uốn

Phải đảm bảo R28 phù hợp với cáp.

Không quá tải khoang xích

Bó cáp cần có đủ không gian để chuyển động.

Cố định cáp đúng cách

Hai đầu cáp nên được cố định phù hợp để tránh lực kéo truyền trực tiếp lên đầu nối.

Kiểm tra hành trình

Chiều dài xích cần phù hợp với:

• Hành trình chuyển động.
• Vị trí cố định.
• Bán kính uốn.
• Khoảng không gian lắp đặt.

---

13. Gia công theo yêu cầu

VBY03-1520-R28-N21-VEY03 có thể được sản xuất theo yêu cầu về:

• Chiều dài xích.
• Kích thước khoang.
• Bán kính uốn.
• Kiểu đầu cố định.
• Vị trí lắp.
• Vách ngăn.
• Cấu hình nắp/mắt xích.
• Phương thức cố định cáp.
• Hướng chuyển động.

Khách hàng nên cung cấp hành trình máy + kích thước bó cáp + bán kính uốn yêu cầu để lựa chọn chính xác.

---

14. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Nhà sản xuất module tuyến tính.
• Nhà sản xuất máy CNC.
• Nhà tích hợp robot.
• Nhà sản xuất máy lắp ráp.
• Nhà sản xuất máy kiểm tra.
• Nhà sản xuất băng tải.
• Xưởng cơ khí tự động hóa.
• Đơn vị cải tiến và bảo trì máy.

---

15. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp đúng model VBY03-1520-R28-N21-VEY03.
• Tư vấn kích thước xích.
• Tư vấn bán kính uốn.
• Tư vấn bố trí cáp.
• Tư vấn vách ngăn.
• Tư vấn chiều dài xích.
• Hỗ trợ thiết kế đầu cố định.
• Hỗ trợ sản xuất theo yêu cầu.
• Hỗ trợ kiểm tra bản vẽ.
• Hỗ trợ báo giá theo số lượng.

---

16. Thông tin đặt hàng

Sản phẩm

Yiheda VBY03-1520-R28-N21-VEY03

• Dây xích cáp chính hãng.
• Dạng bán kín.
• Kích thước cấu hình 15 × 20 theo mã.
• Bán kính uốn R28 theo mã.
• Dẫn hướng và bảo vệ cáp.
• Sản xuất theo yêu cầu.
• Phù hợp máy tự động hóa, CNC, robot và module tuyến tính.

Thông tin cần cung cấp

• Model.
• Số lượng.
• Hành trình chuyển động.
• Kích thước bó cáp.
• Số lượng cáp.
• Đường kính từng cáp.
• Bán kính uốn tối thiểu của cáp.
• Tốc độ chuyển động.
• Kiểu lắp.
• Môi trường làm việc.
• Bản vẽ nếu có.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy cấu hình và số lượng.

---

17. Câu hỏi thường gặp (FAQ)

1. VBY03-1520-R28-N21-VEY03 là gì?

Đây là dây xích cáp Yiheda dạng bán kín, dùng để dẫn hướng và bảo vệ cáp trong các cơ cấu chuyển động.

2. Xích cáp dùng để làm gì?

Dùng để giữ, dẫn hướng và bảo vệ cáp/ống khi máy chuyển động qua lại.

3. R28 nghĩa là gì?

R28 là ký hiệu bán kính uốn theo cấu hình sản phẩm, tương ứng khoảng 28 mm.

4. Xích có kích thước bao nhiêu?

Model 1520 là ký hiệu kích thước cấu hình; cần đối chiếu bản vẽ để xác định chính xác kích thước trong/ngoài.

5. Có thể dùng cho cáp servo không?

Có thể, nếu kích thước khoang và bán kính uốn của xích đáp ứng yêu cầu của cáp servo.

6. Có thể chứa cả cáp và ống khí không?

Có, nếu tổng kích thước và trọng lượng nằm trong phạm vi cho phép của xích.

7. Dạng bán kín có ưu điểm gì?

Dễ lắp đặt, kiểm tra và bảo trì cáp, đồng thời vẫn giúp bảo vệ và dẫn hướng bó cáp.

8. Có thể thay đổi chiều dài xích không?

Có. Chiều dài có thể được cấu hình theo hành trình máy.

9. Làm sao chọn đúng xích cáp?

Cần xác định:

Kích thước bó cáp → bán kính uốn → hành trình → tốc độ → tải cáp → môi trường.

10. Có thể đặt số lượng lớn không?

Có. Có thể gửi bản vẽ hoặc thông số hệ thống để MYTECH kiểm tra và báo giá.

11. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy cấu hình và số lượng.
