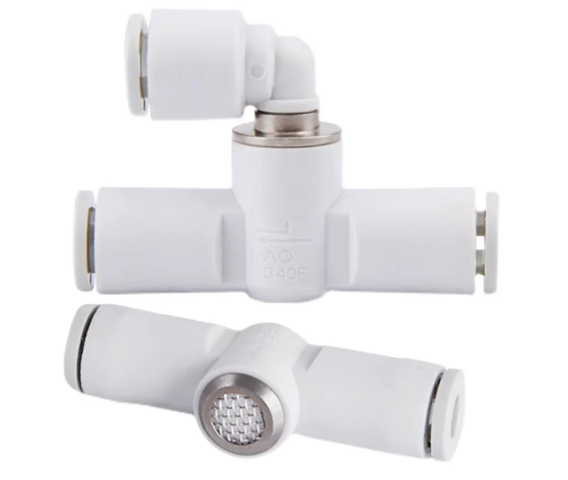

Van xả nhanh SMC AQ240F/AQ340F là dòng Quick Exhaust Valve với đầu nối One-Touch, được sử dụng để đưa khí xả trực tiếp ra môi trường thay vì phải quay ngược về van điện từ. Nhờ rút ngắn đường xả, van giúp tăng tốc độ chuyển động của xi lanh và giảm thời gian chu kỳ. Các model AQ240F và AQ340F có thân nhựa nhẹ, kết nối ống thẳng hàng IN–OUT và có hai lựa chọn cổng xả: 00 = tích hợp bộ giảm thanh, hoặc 04/06 = cổng xả có đầu nối One-Touch tùy cấu hình.

1. Tổng quan nhanh sản phẩm

SMC xác nhận AQ240F dùng M5 và AQ340F dùng 1/8 ở cổng IN/OUT; các mã 00, 04, 06 xác định kiểu cổng xả tương ứng.

2. Sản phẩm này là gì và dùng để làm gì?

AQ là van xả nhanh, được đặt gần cổng xi lanh để khí trong buồng xi lanh có thể thoát trực tiếp ra ngoài khí quyển.

Nếu không sử dụng van xả nhanh:

Xi lanh
   ↓
Van điện từ
   ↓
Đường xả

Khí phải đi ngược qua đường ống và van điện từ.

Khi sử dụng AQ:

Xi lanh
   ↓
  AQ
   ↓
Khí xả trực tiếp ra ngoài

→ giảm trở lực đường xả và có thể tăng tốc độ xi lanh.

SMC mô tả AQ240F/AQ340F là Quick Exhaust Valve with One-touch Fittings, với cấu trúc IN–OUT thẳng hàng và khả năng xả nhanh.

3. Nguyên lý hoạt động

Van AQ có ba cổng chức năng chính:

        IN
         │
         ▼
      ┌─────┐
      │ AQ  │────→ EXH
      └──┬──┘
         │
         ▼
        OUT
         │
      Xi lanh

Khi cấp khí theo hướng IN → OUT, van cho phép khí đi tới xi lanh.

Khi khí từ OUT → IN cần xả:

Xi lanh
   ↓
  OUT
   ↓
   AQ
   ↓
 EXH → Môi trường

Van chuyển trạng thái để khí thoát qua cửa xả thay vì quay về van điều khiển.

4. Vì sao van xả nhanh giúp xi lanh chạy nhanh hơn?

Trong một hệ thống thông thường:

Xi lanh
   ↓
Ống dài
   ↓
Van điện từ
   ↓
Cổng xả

Đường xả dài tạo thêm thể tích và trở lực.

Với AQ:

Xi lanh
   ↓
 AQ
   ↓
EXH

Đường xả được rút ngắn đáng kể.

SMC công bố AQ là Quick Exhaust Valve và thiết kế này nhằm hỗ trợ xả khí nhanh.

5. AQ240F và AQ340F khác nhau thế nào?

Đây là hai kích thước chính trong dòng sản phẩm bạn cung cấp.

SMC xác nhận trực tiếp:

• AQ240F → M5 Standard.
• AQ340F → 1/8 Standard.

AQ340F có kích thước và khả năng lưu lượng cao hơn AQ240F.

6. AQ240F-04-00 là gì?

Mã:

AQ240F-04-00

có thể đọc như:

• AQ → Quick Exhaust Valve.
• 240F → body size 2.
• 04 → IN/OUT dùng ống Ø4 mm.
• 00 → Built-in Silencer.

SMC xác nhận chính xác cấu hình này.

7. AQ240F-06-00 là gì?

AQ240F-06-00

• Body size 2.
• Ống IN/OUT: Ø6 mm.
• Cổng xả: built-in silencer.

SMC xác nhận:

AQ240F-06-00 = Ø6 mm + built-in silencer.

8. AQ340F-06-00 là gì?

AQ340F-06-00

• Body size 3.
• Cổng IN/OUT: Ø6 mm.
• Xả: built-in silencer.

SMC xác nhận cấu hình này trực tiếp trên Web Catalog.

9. Ý nghĩa 00

Đây là phần rất quan trọng trong mã bạn cung cấp.

00 = With Silencer / Built-in Silencer

Tức cửa xả đã được tích hợp bộ giảm thanh.

Ví dụ:

AQ240F-04-00

→ van xả nhanh, ống Ø4mm, xả qua bộ giảm thanh tích hợp.

AQ340F-06-00

→ van xả nhanh, ống Ø6mm, xả qua bộ giảm thanh tích hợp.

SMC xác nhận 00 = Built-in Silencer.

10. Ý nghĩa 04 và 06

Trong trường Exhaust Port:

SMC công bố các cấu hình này trong cấu trúc mã AQ240F/AQ340F.

Ví dụ:

AQ240F-06-06

→ IN/OUT Ø6mm + EXH Ø6mm.

11. Khi nào nên chọn bộ giảm thanh 00?

Nên chọn 00 khi:

• Không cần nối đường ống xả riêng.
• Muốn giảm tiếng ồn.
• Muốn thiết kế gọn.
• Van được đặt gần xi lanh.

Ví dụ:

Cylinder
   │
   └── AQ240F-06-00
             ↓
       Built-in Silencer
             ↓
          Môi trường

SMC cung cấp phiên bản có silencer tích hợp như một lựa chọn tiêu chuẩn của AQ240F/AQ340F.

12. Khi nào nên chọn cổng xả 04/06?

Chọn cổng xả có One-Touch khi cần:

• Dẫn khí xả ra vị trí khác.
• Giảm tiếng ồn ở khu vực máy.
• Kết nối ống xả.
• Thu gom/định hướng khí.

Ví dụ:

Cylinder
   ↓
  AQ
   ↓
EXH Ø6
   ↓
Ống
   ↓
Vị trí xả

SMC có các cấu hình AQ240F-04-04, AQ240F-06-06, AQ340F-06-06…

13. AQ240F-04-04 và AQ240F-04-00 khác nhau

SMC CAD liệt kê trực tiếp hai cấu hình này.

14. AQ240F-06-06

Mã:

AQ240F-06-06

có:

• IN/OUT: Ø6mm.
• EXH: Ø6mm.
• One-Touch ở cả đường chính và đường xả.

SMC xác nhận trực tiếp cấu hình này trong CAD/datasheet.

15. AQ340F-06-06

Mã:

AQ340F-06-06

có:

• Body size 3.
• IN/OUT Ø6mm.
• EXH Ø6mm.
• One-Touch.

SMC xác nhận model này trong CAD và catalogue.

16. Kích thước và trọng lượng

SMC công bố một số kích thước cụ thể:

AQ240F-04-00

• Chiều dài tổng thể L1: 39,2mm
• Trọng lượng: 5g

AQ240F-06-00

• L1: 40,7mm
• Trọng lượng: 6g

AQ340F-06-00

• L1: 44,8mm
• Trọng lượng: 11g

([turn222276search13])

Thiết kế này cho thấy AQ240F/AQ340F khá nhẹ và phù hợp đặt gần xi lanh.

17. Thân van bằng nhựa nhẹ

SMC sử dụng:

PBT

cho Body A.

Các chi tiết bằng đồng được:

Electroless Nickel Plated

và bộ giảm thanh có cấu trúc gồm:

• SUS304 cover.
• PVA sponge silencer.

([turn222276search13])

Điều này giúp sản phẩm có cấu trúc nhỏ gọn và khối lượng thấp.

18. Lưu lượng của AQ240F

SMC công bố sonic conductance tùy cấu hình.

Ví dụ:

AQ240F-04

Khoảng:

0,34 dm³/(s·bar)

AQ240F-06

Khoảng:

0,48–0,54 dm³/(s·bar) tùy cấu hình.

([turn222276search14])

Ống lớn hơn thường cho khả năng xả cao hơn.

19. Lưu lượng của AQ340F

AQ340F có sonic conductance lớn hơn AQ240F.

Ví dụ:

khoảng 0,8 dm³/(s·bar)

ở cấu hình Ø6 và Ø

Điều này cho phép AQ340F đáp ứng các actuator cần xả khí nhanh hơn.

20. Vì sao không nên chọn AQ chỉ theo kích thước ống?

Ví dụ:

“Ống Ø6mm thì cứ chọn AQ240F-06.”

Chưa đủ.

Cần xem:

• Bore xi lanh.
• Hành trình.
• Tốc độ yêu cầu.
• Lưu lượng khí.
• Van điện từ.
• Áp suất.
• Chiều dài ống.
• Số lượng actuator.

Nếu xi lanh lớn nhưng lưu lượng xả bị hạn chế, AQ quá nhỏ có thể không mang lại tốc độ như mong muốn.

21. Áp suất làm việc

SMC công bố:

0,1–1,0 MPa

với:

**Proof pressur

Đây là phạm vi cần tuân thủ khi sử dụng.

22. Nhiệt độ làm việc

SMC công bố:

-5 đến 60°C

và điều kiện:

**Khôn

23. Môi chất sử dụng

AQ240F/AQ340F dành cho:

Khí nén

SMC cũng công bố các vật liệu ống phù hợp gồm:

• Nylon.
• Soft Nylon.
• Polyurethane.

([turn222276search14])

Khi dùng soft nylon hoặc polyurethane cần lưu ý giới hạn áp suất theo hướng dẫn SMC.

24. Cấu hình IN–OUT thẳng hàng

SMC nhấn mạnh:

Rectilinear IN-OUT tubing connections

tức đường ống IN và OUT nằm trên cùng trục.

IN ───────── AQ ───────── OUT

Ưu điểm:

• Dễ đi ống.
• Gọn.
• Phù hợp lắp nối tiếp trên đường khí.
• Dễ b

25. Ứng dụng tăng tốc xi lanh

Ví dụ:

SY3120
  ↓
Cylinder
  ↑
  │
 AQ
  ↓
EXH

Khi xi lanh hồi:

Khí được xả trực tiếp qua AQ.

Điều này có thể giúp giảm thời gian hồi.

26. Kết hợp với van điều tốc AS

Một cấu hình điển hình:

SY3120
   ↓
AS
   ↓
Cylinder
   ↓
AQ
   ↓
Exhaust

Trong đó:

AS → điều chỉnh tốc độ.

AQ → tăng khả năng xả nhanh.

Hai linh kiện không thay thế nhau.

27. Kết hợp với ASP

Nếu cần vừa:

• Điều chỉnh tốc độ.
• Dừng piston tạm thời.

có thể sử dụng ASP.

Nếu cần:

• Điều chỉnh tốc độ.
• Tăng tốc xả.

có thể kết hợp AS + AQ.

28. AQ và ASV khác nhau thế nào?

Đây là điểm rất dễ nhầm khi tìm sản phẩm SMC.

AQ ưu tiên chức năng quick exhaust.

ASV kết hợp speed exhaust control.

29. AQ và ASP khác nhau thế nào?

Vì vậy:

AQ ≠ ASP

và không nên thay thế trực tiếp chỉ dựa vào kích thước ren.

30. Kết hợp với xi lanh CJ2B/CDJ2B16

Ví dụ:

AW20
 ↓
SY3120
 ↓
AS2002F
 ↓
CDJ2B16
 ↓
AQ240F

Cấu hình này phù hợp cho cơ cấu nhỏ cần:

• Lọc và điều áp.
• Điều khiển hướng.
• Kiểm soát tốc độ.
• Tăng khả năng xả khí.

31. Kết hợp với MKB Rotary Clamp Cylinder

Đối với MKB, tốc độ arm rất quan trọng.

Có thể thiết kế:

SY5120
   ↓
AS
   ↓
MKB
   ↓
AQ

AQ có thể hỗ trợ xả nhanh để rút ngắn thời gian chuyển động, trong khi AS dùng để giới hạn/tinh chỉnh tốc độ.

32. Lưu ý về tiếng ồn

Khi khí được xả nhanh:

tốc độ tăng nhưng tiếng ồn có thể tăng.

SMC cũng lưu ý các điều kiện như:

• Back pressure ở phía IN.
• Chênh áp không đủ.
• Tiết diện đường ống IN nhỏ.

có thể gây **noise hoặc insu

Vì vậy phiên bản:

-00 với silencer tích hợp

rất hữu ích khi yêu cầu giảm tiếng ồn.

33. Khi nào AQ có thể không đạt hiệu quả mong muốn?

SMC lưu ý:

Có back pressure ở phía IN

Có thể làm ảnh hưởng quá trình xả.

Chênh áp IN–OUT quá nhỏ

Thấp hơn mức cần thiết có thể gây xả không hoàn toàn.

Đường ống IN quá nhỏ

Nếu tiết diện ống/van trước AQ nhỏ hơn AQ, việc tăng kích thước AQ không nhất thiết cải thiện tốc độ.

IN luôn bị pressurize

SMC cảnh báo có thể dẫn đến exhaust failure tron

Đây là lý do cần xem cả toàn bộ mạch khí, không chỉ riêng van AQ.
