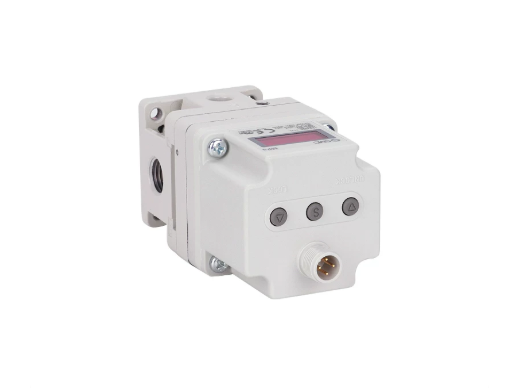

Van điều chỉnh tỷ lệ SMC ITV1050/2050/2030/3050-312L 012L 312N BLCL, có sẵn trong kho, sẵn sàng giao hàng ngay lập tức.

Van điều chỉnh tỷ lệ SMC ITV1050 / ITV2050 / ITV2030 / ITV3050 – Van điều áp điện khí nén, điều khiển áp suất bằng tín hiệu điện

SMC ITV Series là dòng van điều áp tỷ lệ điện–khí nén (Electro-Pneumatic Regulator), cho phép điều chỉnh áp suất đầu ra liên tục theo tín hiệu điện đầu vào. Các model ITV1050, ITV2050, ITV2030 và ITV3050 thuộc các dòng ITV1000/2000/3000, phù hợp với hệ thống tự động hóa cần điều khiển áp suất chính xác bằng PLC, bộ điều khiển hoặc tín hiệu analog. SMC công bố ITV1000/2000/3000 có các dải áp suất đặt 0,005–0,1 MPa; 0,005–0,5 MPa; hoặc 0,005–0,9 MPa, tùy phiên bản.

Lưu ý về tên sản phẩm: “Van tỷ lệ” là cách gọi phổ biến tại Việt Nam, còn tên kỹ thuật của SMC là Electro-Pneumatic Regulator. Đây là thiết bị điều áp bằng tín hiệu điện, không phải van điện từ đóng/mở thông thường.

1. Tổng quan nhanh sản phẩm

SMC công bố các thông số độ nhạy, tuyến tính, hysteresis và khả năng truyền thông cho dòng ITV1000/2000/3000.

2. Sản phẩm này là gì và dùng để làm gì?

ITV là van điều áp có khả năng biến đổi áp suất khí nén đầu ra theo tín hiệu điện điều khiển.

Ví dụ:

PLC / Controller
       │
       │ 4–20mA / 0–10V
       ↓
┌─────────────────┐
│ SMC ITV         │
│ Electro-        │
│ Pneumatic       │
│ Regulator       │
└────────┬────────┘
         ↓
    Áp suất đầu ra
         ↓
   Thiết bị khí nén

Thay vì chỉnh áp suất bằng tay như regulator thông thường, PLC có thể thay đổi tín hiệu điện để điều chỉnh áp suất đầu ra liên tục.

SMC mô tả ITV là thiết bị dùng để “stepless control of air pressure in proportion to electrical signals”.

3. ITV1050 / ITV2050 / ITV2030 / ITV3050 khác nhau thế nào?

Các model này thuộc những cấp thân khác nhau.

Con số thứ hai trong mã thường liên quan đến dải áp suất.

Ví dụ:

• ITV2030 → dải 0,5MPa
• ITV2050 → dải 0,9MPa?

Tuy nhiên, không nên suy luận dải áp suất chỉ từ tên model, vì cách mã hóa phụ thuộc cấu trúc mã đầy đủ và phiên bản. SMC xác nhận từng mã đầy đủ trên Web Catalog, ví dụ ITV2050-522N có dải 0,9MPa, trong khi ITV1030-322L5 có dải 0,5MPa.

Vì vậy khi đăng website nên để khách hàng chọn theo full part number.

4. Điều khiển áp suất theo tín hiệu điện

Đây là ưu điểm cốt lõi của ITV.

Ví dụ tín hiệu 4–20mA

4 mA
 ↓
Áp suất thấp

12 mA
 ↓
Áp suất trung bình

20 mA
 ↓
Áp suất cao

Ví dụ tín hiệu 0–10V

0 V
 ↓
Áp suất thấp

5 V
 ↓
Áp suất trung bình

10 V
 ↓
Áp suất cao

Quan hệ chính xác giữa tín hiệu và áp suất phụ thuộc pressure range và input signal của model. SMC có các phiên bản 4–20mA và 0–10V trong cùng dòng ITV.

5. Độ chính xác điều khiển

SMC công bố cho ITV1000/2000/3000:

Độ nhạy

0,2kPa đối với phiên bản có dải 100kPa.

Linearity

≤ ±1% F.S.

Hysteresis

≤ 0,5% F.S.

Đây là những thông số quan trọng khi dùng ITV cho các ứng dụng yêu cầu kiểm soát áp suất ổn định.

6. Các dải áp suất phổ biến

SMC hiện công bố ba nhóm dải áp suất đặt:

Dải áp suất cụ thể phụ thuộc model ITV.

Ví dụ

Nếu thiết bị chỉ cần điều khiển áp suất khoảng 0–0,3MPa, không nhất thiết chọn bản 0,9MPa. Chọn dải phù hợp giúp việc điều khiển và đọc giá trị có ý nghĩa hơn.

7. Phân biệt ITV1000 / ITV2000 / ITV3000

SMC phân loại:

ITV1000

Cổng:

• 1/8
• 1/4

ITV2000

Cổng:

• 1/4
• 3/8

ITV3000

Cổng:

• 1/4
• 3/8
• 1/2

SMC công bố trực tiếp các kích thước port và dải áp suất tương ứng trên danh mục ITV.

8. Ví dụ: ITV1050

Một model đầy đủ như:

ITV1050-01F2N3-Q

được SMC xác định:

• ITV1000
• Pressure range: 0,9MPa
• Power supply: 24VDC
• Input: 4–20mA DC
• Monitor output: 1–5VDC
• Thread: G
• Port: 1/4
• Không có bracket.

Điều này cho thấy ITV1050 không chỉ có một cấu hình duy nhất.

9. Ví dụ: ITV2030

SMC có model:

ITV1030-322L5

với:

• Pressure range: 0,5MPa
• Supply: 24VDC
• Input: 0–10VDC
• Monitor output: NPN switch
• Port: 1/4
• Cable connector: L, 3m

Đây là ví dụ cho thấy hậu tố phía sau model quyết định rất nhiều đến chức năng thực tế.

10. Ví dụ: ITV2050

SMC hiện liệt kê:

ITV2050-522N

với:

• Series: ITV2000
• Pressure range: 0,9MPa
• Supply: 24VDC
• Input: 16-point preset input
• Thread: Rc
• Port: 1/4
• Không có cable connector.

Vì vậy các mã ITV2050-xxx có thể có cấu hình input rất khác nhau.

11. Ví dụ: ITV3050

SMC có model:

ITV3050-344S3

với:

• Series: ITV3000
• Pressure range: 0,9MPa
• Supply: 24VDC
• Input: 0–10VDC
• Monitor output: 4–20mA
• Port: 1/2
• Thread: Rc.

ITV3050 phù hợp hơn với những ứng dụng cần lưu lượng lớn hơn so với ITV1000.

12. Các loại tín hiệu đầu vào

Tùy cấu hình, ITV có thể nhận:

4–20mA

Phổ biến trong tự động hóa công nghiệp.

Ưu điểm:

• Chống nhiễu tốt.
• Có thể truyền trên khoảng cách tương đối dài.
• Dễ tích hợp PLC/industrial controller.

0–10VDC

Phù hợp khi PLC hoặc controller sử dụng output analog voltage.

Preset input

Một số mã cho phép chọn các mức áp suất đặt trước thông qua tín hiệu số. Ví dụ ITV2050-522N có 16-point preset input.

13. Monitor Output

Ngoài input điều khiển, ITV có thể cung cấp tín hiệu phản hồi.

Ví dụ:

1–5VDC

hoặc

4–20mA

tùy model.

Sơ đồ:

PLC
 │
 │ Input 4–20mA
 ↓
ITV
 │
 │ Pressure control
 ↓
Air output
 │
 └──→ Monitor 1–5V / 4–20mA
            ↓
           PLC

Nhờ đó PLC có thể vừa ra lệnh áp suất vừa giám sát tín hiệu phản hồi.

14. Kết nối với PLC

Một cấu hình điển hình:

PLC Analog Output
      ↓
  4–20mA / 0–10V
      ↓
     ITV
      ↓
  Regulated Air
      ↓
   Thiết bị

Nếu có monitor output:

ITV
 │
 └── Analog Monitor
         ↓
        PLC

Điều này phù hợp các hệ thống cần vòng điều khiển hoặc giám sát áp suất.

15. Ứng dụng thực tế

Điều khiển lực ép

Áp suất khí quyết định lực của actuator.

PLC
 ↓
ITV
 ↓
Cylinder
 ↓
Lực ép

Thay đổi tín hiệu PLC → thay đổi áp suất → thay đổi lực ép.

Máy kiểm tra rò rỉ

ITV có thể điều chỉnh áp suất thử theo từng công đoạn.

Máy lắp ráp

Điều khiển lực của cơ cấu khí nén.

Kẹp sản phẩm

Thay đổi áp suất kẹp theo kích thước/vật liệu sản phẩm.

Điều khiển tension

Có thể dùng để điều khiển áp suất trong các cơ cấu tạo lực kéo/ép phù hợp.

16. Ví dụ ứng dụng điều khiển lực

Một trong những ứng dụng phổ biến nhất:

PLC
 ↓ 0–10V
ITV
 ↓
Cylinder
 ↓
Cơ cấu ép
 ↓
Product

Ví dụ:

0V → lực nhỏ

5V → lực trung bình

10V → lực lớn

Giá trị thực tế phải được hiệu chỉnh theo dải áp suất của ITV và đặc tính xi lanh.

17. Cấp bảo vệ IP65

SMC phân loại ITV1000/2000/3000 là dòng IP65.

Điều này giúp thiết bị phù hợp với nhiều môi trường công nghiệp hơn so với thiết bị điện tử chỉ có cấp bảo vệ thấp.

Tuy nhiên IP65 không đồng nghĩa với việc được ngâm nước hoặc lắp tùy ý ngoài trời.

18. Các chuẩn truyền thông

Ngoài tín hiệu analog, SMC công bố ITV hỗ trợ các hệ thống:

• CC-Link
• DeviceNet
• PROFIBUS DP
• RS-232C
• IO-Link ở các phiên bản mới.

Điều này cho phép ITV tích hợp vào nhiều kiến trúc điều khiển khác nhau.

19. IO-Link trên dòng ITV mới

SMC đã bổ sung các model:

ITV10□0-IL / ITV20□0-IL / ITV30□0-IL

hỗ trợ IO-Link.

IO-Link cho phép:

• Điều khiển áp suất.
• Kiểm tra thông tin thiết bị.
• Theo dõi trạng thái.
• Chẩn đoán.

SMC công bố IO-Link tương thích trong các dòng ITV mới.

20. Lợi ích khi đưa vào vận hành

Điều chỉnh áp suất tự động

Không cần chỉnh tay bằng núm cơ khí.

Điều khiển lực chính xác hơn

Áp suất có thể thay đổi theo tín hiệu PLC.

Linh hoạt theo từng sản phẩm

Có thể dùng các mức áp suất khác nhau cho từng recipe.

Phản hồi về PLC

Các phiên bản có monitor output giúp kiểm tra áp suất.

Tích hợp tự động hóa

Hỗ trợ nhiều giao thức và tín hiệu công nghiệp.

Tiết kiệm thời gian cài đặt

Có thể điều khiển áp suất từ phần mềm/HMI thay vì thao tác trực tiếp trên thiết bị.

21. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Dùng trong máy ép, máy kiểm tra, máy lắp ráp.

Nhà tích hợp tự động hóa

Tích hợp PLC + analog output + khí nén.

Dây chuyền sản xuất

Điều chỉnh áp suất theo từng công đoạn.

Máy kiểm tra

Kiểm soát áp suất thử nghiệm.

Hệ thống cần thay đổi lực khí nén

Điều chỉnh lực theo sản phẩm.

22. Lưu ý khi chọn ITV

Đây là sản phẩm rất dễ mua nhầm mã.

Cần xác định ít nhất:

1. Series

ITV1000 / ITV2000 / ITV3000

2. Dải áp suất

0,1 / 0,5 / 0,9MPa

3. Tín hiệu input

4–20mA / 0–10V / preset

4. Monitor output

1–5V / 4–20mA / switch output / không có

5. Chuẩn ren

G / Rc / NPT

6. Port size

1/8 / 1/4 / 3/8 / 1/2

7. Connector

L / N / loại khác

8. Bracket

Có hoặc không.

23. Ý nghĩa 312L / 012L / 312N / BLCL

Các chuỗi như:

312L / 012L / 312N / BLCL

không nên được coi là một mã model độc lập.

Đây là các phần nằm trong cấu trúc mã đặt hàng đầy đủ của ITV, xác định:

• Dải áp suất.
• Input.
• Monitor output.
• Thread.
• Port.
• Bracket.
• Cable connector.

Ví dụ SMC thể hiện:

ITV1050-01F2N3-Q

và:

ITV1030-322L5

có các trường lựa chọn khác nhau theo từng vị trí.

Do đó khi đăng sản phẩm, nên tránh viết:

“ITV1050 = 312L”

mà cần dùng full part number.

25. Chính sách & cam kết

MYTECH hỗ trợ kiểm tra đúng mã ITV dựa trên:

• Model ITV đầy đủ.
• Dải áp suất.
• Input signal.
• Monitor output.
• Chuẩn ren.
• Port size.
• Connector.
• Bracket.
• Giao tiếp PLC nếu có.

Đặc biệt với ITV, không nên chỉ cung cấp “ITV1050” hoặc “ITV2050”, vì cùng một model có thể có nhiều cấu hình điện và cơ khí khác nhau. SMC Web Catalog thể hiện nhiều mã đầy đủ với input, output, ren và port khác nhau.

26. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá nên cung cấp:

Full part number + số lượng

Ví dụ:

SMC ITV1050-01F2N3-Q, 2 bộ.

hoặc:

SMC ITV3050-344S3, 1 bộ.

27. Câu hỏi thường gặp (FAQ)

ITV SMC là gì?

ITV là van điều áp điện khí nén (Electro-Pneumatic Regulator), dùng để điều chỉnh áp suất khí nén theo tín hiệu điện.

ITV1050 dùng để làm gì?

ITV1050 thuộc ITV1000, dùng điều khiển áp suất khí nén bằng tín hiệu điện; cấu hình cụ thể phụ thuộc full part number.

ITV2050 dùng để làm gì?

ITV2050 thuộc ITV2000, có các cấu hình điều khiển áp suất và input khác nhau, ví dụ phiên bản ITV2050-522N dùng preset input 16 điểm.

ITV3050 dùng để làm gì?

ITV3050 thuộc ITV3000, phù hợp các ứng dụng cần thân van/cổng lớn hơn; ví dụ ITV3050-344S3 có port 1/2, input 0–10V và monitor 4–20mA.

ITV có dùng 24VDC không?

Có. Các model ITV1000/2000/3000 phổ biến sử dụng 24VDC; cần kiểm tra mã đầy đủ trước khi cấp nguồn.

ITV có nhận tín hiệu 4–20mA không?

Có, tùy phiên bản. Ví dụ ITV1050-01F2N3-Q sử dụng 4–20mA DC làm tín hiệu đầu vào.

ITV có nhận 0–10V không?

Có, tùy mã. Ví dụ ITV1030-322L5 sử dụng 0–10VDC.

ITV có tín hiệu phản hồi không?

Có ở các phiên bản có monitor output, chẳng hạn 1–5V hoặc 4–20mA, tùy mã.

ITV1000, ITV2000 và ITV3000 khác nhau thế nào?

Chủ yếu khác về kích thước thân, cổng kết nối và khả năng lưu lượng. ITV1000 có port 1/8–1/4, ITV2000 có 1/4–3/8 và ITV3000 có 1/4–3/8–1/2.

Dải áp suất của ITV là bao nhiêu?

SMC công bố các dải 0,005–0,1MPa; 0,005–0,5MPa; 0,005–0,9MPa, tùy model.

Độ tuyến tính của ITV bao nhiêu?

SMC công bố ≤ ±1% F.S.

Hysteresis của ITV bao nhiêu?

SMC công bố ≤ 0,5% F.S.

Độ nhạy của ITV bao nhiêu?

SMC công bố 0,2kPa đối với phiên bản 100kPa.

ITV có chống bụi nước không?

Dòng ITV1000/2000/3000 được SMC công bố IP65.

ITV có kết nối IO-Link không?

Có ở các phiên bản mới ITV10□0-IL/20□0-IL/30□0-IL.

ITV có dùng để điều khiển lực xi lanh không?

Có. Vì áp suất đầu ra có thể điều chỉnh theo tín hiệu điện, ITV rất phù hợp với các hệ thống cần thay đổi lực ép/kẹp của xi lanh.

ITV có phải van điện từ đóng/mở không?

Không. ITV là van điều áp tỷ lệ, thay đổi áp suất đầu ra theo tín hiệu điều khiển thay vì chỉ đóng/mở như solenoid valve thông thường.

ITV có thay thế regulator cơ khí không?

Có thể thay trong những ứng dụng cần điều chỉnh áp suất tự động, nhưng phải xem xét phạm vi áp suất, lưu lượng và cấu hình điều khiển.

Có thể điều khiển ITV bằng PLC không?

Có, thông qua analog output hoặc giao tiếp phù hợp với phiên bản ITV.

4–20mA và 0–10V nên chọn loại nào?

Phụ thuộc loại output mà PLC/controller của hệ thống cung cấp. Không nên chọn ITV trước rồi mới thiết kế lại I/O.

Có nên mua chỉ theo mã ITV1050/ITV2050 không?

Không. Cần full part number, vì các phiên bản có thể khác input, monitor output, ren, port và connector.

Sản phẩm có sẵn trong kho không?

Việc có sẵn kho thực tế phụ thuộc từng mã và thời điểm. Không nên khẳng định “có sẵn ngay” nếu chưa đối chiếu tồn kho của MYTECH.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model, cấu hình và số lượng.
