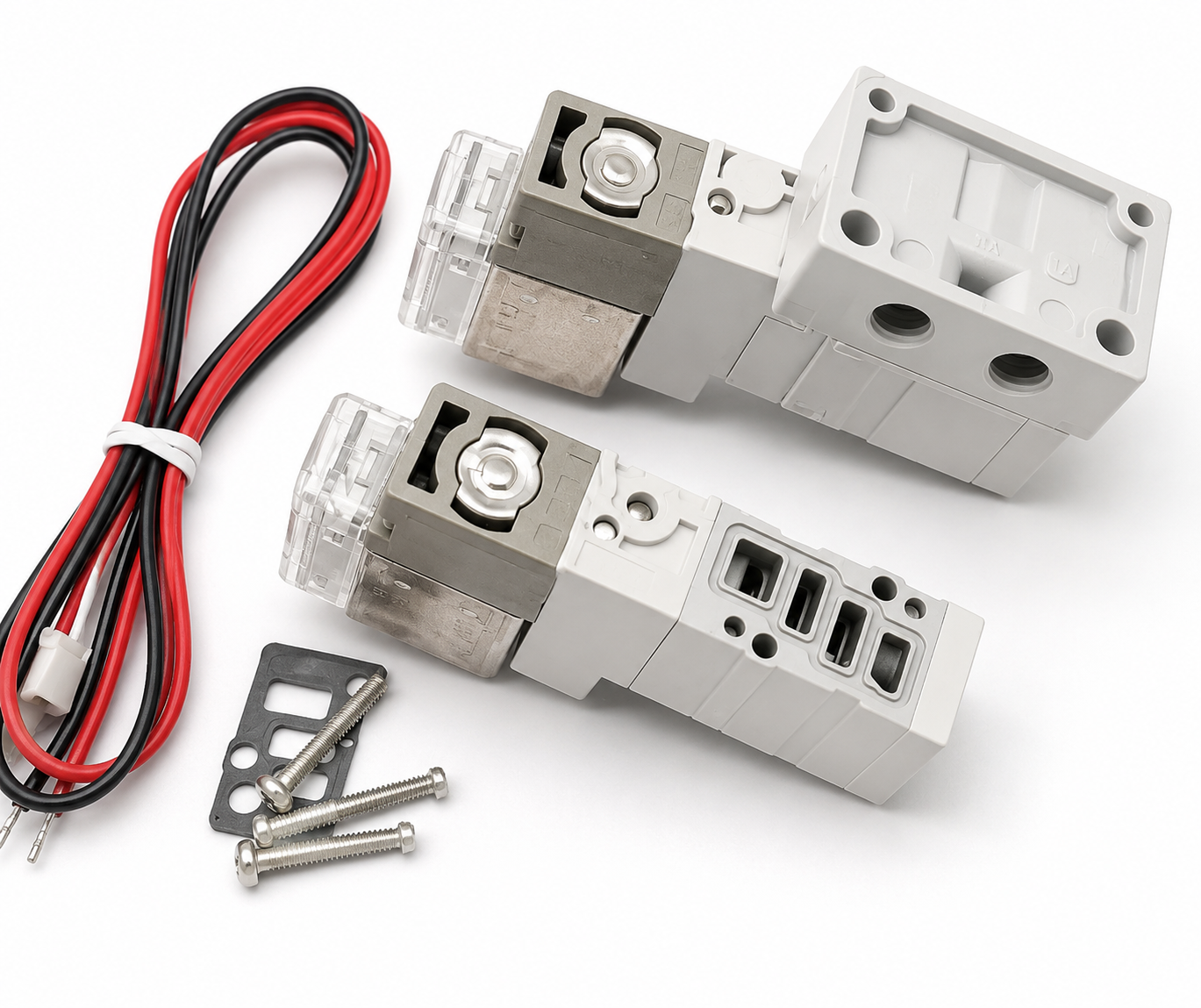

Van điện từ SMC SYJ314R/3140-5LZ-5LZD-5LOZ-5G-5MZ-M5-Q và SYJ3130/3133

Van điện từ SMC SYJ314R / SYJ3140-5LZ / 5LZD / 5LOZ / 5G / 5MZ-M5-Q và SYJ3130 / SYJ3133 chính hãng

1. Tổng quan nhanh sản phẩm

SMC SYJ314R, SYJ3140, SYJ3130 và SYJ3133 thuộc SYJ Series của SMC – dòng van điện từ/pilot solenoid valve nhỏ gọn, được sử dụng rộng rãi trong các hệ thống khí nén tự động hóa.

Điểm đáng chú ý là các model trong chuỗi sản phẩm này không hoàn toàn cùng loại:

• SYJ314R: van 3 cổng, kiểu external pilot, cho phép sử dụng trong các mạch có áp suất chính thấp hoặc chân không.
• SYJ3140: van 5 cổng, 2 vị trí, single solenoid, cấu hình base mounted.
• SYJ3130: van 4 cổng, 2 vị trí, single solenoid, dành cho manifold base.
• SYJ3133: van 4 cổng, 2 vị trí, single solenoid, cấu hình manifold/base mounted.

SMC xác nhận SYJ3000 hỗ trợ van 4/5 cổng, có thể kết hợp van 3 cổng và 5 cổng trên cùng hệ manifold, đồng thời có các cấu hình tiết kiệm điện khoảng 0,1W. (SMC)

Lưu ý quan trọng: tiêu đề sản phẩm đang gộp SYJ314R + SYJ3140 + SYJ3130 + SYJ3133, trong khi đây là các cấu hình khác nhau. Khi đặt hàng cần xác định full part number.

2. Sản phẩm này là gì và dùng để làm gì?

SYJ3140 – van điện từ 5 cổng

SYJ3140 là van 5/2, 2 vị trí, single solenoid, dùng để điều khiển xi lanh tác động kép.

SMC xác nhận mẫu SYJ3140-5LZ là:

• SYJ3000.
• 2 Position Single.
• Base Mounted 5 Port.
• 24VDC.
• L-type plug connector.
• Có LED/Surge Suppressor. (SMC)

Nguyên lý:

              SYJ3140
          ┌────────────┐
Nguồn P ─►│            │
          │            ├──► A
          │            ├──► B
          └────┬───┬───┘
               │   │
              EA   EB
               ↓   ↓
              Xả  Xả

Ứng dụng:

• Điều khiển xi lanh.
• Đẩy/kéo.
• Kẹp.
• Chặn.
• Định vị.
• Máy lắp ráp.

SYJ314R – van 3 cổng external pilot

SYJ314R là một cấu hình khác hẳn. Đây là 3-Port Pilot Solenoid Valve – External Pilot.

Điểm nổi bật của loại R là:

áp suất pilot được cấp riêng với áp suất chính.

SMC cho biết kiểu external pilot có thể sử dụng trong:

vacuum đến −100 kPa

hoặc:

đường áp suất thấp ≤0,15 MPa, với điều kiện áp suất pilot ngoài nằm trong khoảng quy định. (SMC)

Đây là đặc điểm rất quan trọng của SYJ314R.

Sơ đồ:

Áp suất chính
     │
     ▼
   Main Valve
     │
     ▼
   A / R

External Pilot
      │
      ▼
      X

Vì vậy SYJ314R có thể phù hợp những hệ thống mà van pilot thông thường không thể hoạt động do áp suất chính quá thấp.

SYJ3130 – van 4 cổng

SMC xác nhận:

SYJ3130 = 4 Port Base Mounted, 2 Position Single Solenoid

Dòng này được thiết kế dành cho:

manifold base

và không phải cấu hình van 5 cổng thông dụng như SYJ3140. Catalogue SMC cho thấy nhóm SYJ3□30 / SYJ3□33 là 4-port, trong khi SYJ3□40 / SYJ3□43 là 5-port. (SMC)

SYJ3133

SYJ3133 cũng là:

4-Port, 2 Position Single Solenoid

nhưng là phiên bản dành cho manifold base với port size/cấu hình tương ứng.

SMC sử dụng SYJ3133 trong cả các module vacuum ZR để làm N.C. supply/release valve, cho thấy model này được dùng thực tế trong những mạch khí nén/vacuum compact. (SMC)

3. Thông số kỹ thuật

SMC xác nhận SYJ3140-5LZ là 2 Position Single, 5-port, 24VDC, L-type plug connector và có Light/Surge Suppressor. (SMC)

SYJ3140-5LZ

Model tiêu biểu:

SYJ3140-5LZ

Thông số xác nhận từ SMC:

• Series: SYJ3000
• Type: 2 Position Single
• Piping: Base Mounted (5 Port)
• Rated Voltage: 24VDC
• Electrical Entry: L-type Plug Connector with Lead Wire 300 mm
• Light/Surge: With Light/Surge Voltage Suppressor. (SMC)

SYJ314-5LZ và SYJ3140-5LZ có giống nhau không?

Không.

• SYJ314-5LZ → 3-Port Solenoid Valve.
• SYJ3140-5LZ → 5-Port Solenoid Valve.

SMC xác nhận hai dòng này thuộc hai cấu trúc khác nhau. (SMC) (SMC)

Đây là một lỗi rất dễ gặp khi copy mã sản phẩm.

SYJ314R

SMC mô tả SYJ314R là:

3-Port Pilot Solenoid Valve – External Pilot

và thông số áp suất:

(SMC)

Đây là model đáng chú ý khi cần điều khiển:

low-pressure line / vacuum line

mà vẫn cần sử dụng pilot solenoid.

SYJ314R dùng được vacuum không?

Có, trong phạm vi SMC quy định.

Đây là điểm khác biệt quan trọng so với van pilot thông thường:

Main pressure có thể xuống tới −100 kPa.

Vì vậy SYJ314R có thể xuất hiện trong:

• Vacuum system.
• Vacuum switch valve.
• Vacuum release.
• Mạch áp suất thấp.

SMC xác nhận external pilot type có thể dùng trong vacuum đến −100 kPa hoặc low pressure ≤0,15 MPa. (SMC)

SYJ3133 trong hệ vacuum

SYJ3133 không chỉ dùng trong mạch khí thông thường.

SMC sử dụng:

SYJ3133 – N.C.

làm supply valve/release valve trong module chân không ZR.

Điều này cho thấy SYJ3133 có thể được tích hợp vào thiết bị vacuum chuyên dụng khi thiết kế đúng mạch. (SMC)

5 – 24VDC

Trong các mã:

SYJ3140-5LZ

5 là:

24VDC.

SMC xác nhận trực tiếp trên model này. (SMC)

L – L-type Plug Connector

L là:

L-type Plug Connector with Lead Wire

Ví dụ SYJ3140-5LZ có chiều dài dây khoảng 300 mm. (SMC)

M – M-type Plug Connector

SMC sử dụng:

M-type Plug Connector

ở các cấu hình M.

Các cấu hình M có thể có dây dẫn hoặc không dây, tùy mã.

Z – Light/Surge

Z:

With Light/Surge Voltage Suppressor

tức có:

• LED báo trạng thái.
• Mạch chống surge.

Ví dụ SYJ3140-5LZ được SMC xác nhận có Light/Surge Voltage Suppressor. (SMC)

LZD

Cấu hình:

L + Z + D

Trong đó:

• L → L-type connector.
• Z → Light/Surge.
• D → manual override Push-turn Locking Slotted Type trong các cấu hình tương ứng.

SMC xác nhận kiểu D này trên các model SYJ có cấu hình tương ứng. (SMC)

LOZ

Là cấu hình:

L-type Plug Connector + option Z

SMC có các cấu hình LO/LOU trong dòng SYJ; với cấu hình liên quan, LO là L-type Plug Connector Without Connector, còn U có thể là Light/Surge Suppressor non-polar. (SMC)

Do đó không nên gộp tất cả LZ, LOZ, LOU thành cùng một connector.

Q – CE-compliant

SMC sử dụng:

Q = CE-compliant

ở các cấu hình áp dụng.

Ví dụ SMC xác nhận:

SYJ314M-5MOU-Q → CE-compliant. (SMC)

Catalogue mới cũng ghi CE/UKCA-compliant cho các cấu hình tương ứng. (SMC)

Port M5

Đối với cấu hình base-mounted nhỏ của SYJ, SMC sử dụng:

M5 × 0,8

Ví dụ:

SYJ314-5MZ-M5

có M5 port with sub-plate. (SMC)

C4

Ở cấu hình phù hợp:

C4 = One-Touch fitting Ø4 mm

SMC sử dụng C4 trong các cấu hình SYJ tương ứng.

Lưu lượng

Theo catalogue SMC, van SYJ314 dạng 3 cổng base-mounted có hiệu suất:

C ≈ 0,41 dm³/(s·bar) ở P→A

và:

C ≈ 0,35 dm³/(s·bar) ở A→R

với Cv ≈ 0,086. (SMC)

Đây là dòng van nhỏ gọn, phù hợp với các actuator compact và mạch khí có lưu lượng không quá lớn.

Trọng lượng

Catalogue SMC cho SYJ314 cho thấy trọng lượng vào khoảng:

53–58 g

tùy kiểu connector; giá trị trong ngoặc thấp hơn khi không có sub-plate. (SMC)

Điều này giúp SYJ3000 phù hợp các cụm valve nhỏ và nhẹ.

4. Lợi ích khi đưa vào vận hành

Thiết kế compact

SYJ được thiết kế dành cho các hệ thống cần van nhỏ, nhẹ và tiết kiệm không gian.

Tiết kiệm điện

SMC công bố dòng SYJ có cấu hình:

0,1W với power-saving circuit. (SMC)

Điều khiển xi lanh dễ dàng

SYJ3140 là van 5/2 single solenoid, phù hợp điều khiển xi lanh tác động kép.

Có external pilot

SYJ314R cho phép điều khiển các mạch:

• Vacuum.
• Low pressure.
• Main pressure thấp.

nhờ nguồn pilot độc lập. (SMC)

Nhiều kiểu connector

L/M/LO và các cấu hình tương ứng giúp phù hợp với nhiều hệ thống đấu điện.

Có LED/chống surge

Các cấu hình Z giúp quan sát và bảo vệ coil.

Có manifold

Dòng SYJ3000 hỗ trợ:

SS5YJ3

và các manifold liên quan. (SMC)

Có thể kết hợp 3-port và 5-port

SMC xác nhận khả năng lắp kết hợp van 3 cổng và 5 cổng trên cùng hệ thống manifold phù hợp. (SMC)

Hỗ trợ interface regulator

Dòng SYJ3000 hỗ trợ interface regulators. (SMC)

Phù hợp hệ vacuum chuyên dụng

SYJ3133 và SYJ314R có thể xuất hiện trong các module vacuum được SMC thiết kế sẵn.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Tích hợp van SYJ vào các máy khí nén compact.

Nhà tích hợp tự động hóa

Kết hợp với:

• Xi lanh.
• PLC.
• Cảm biến.
• Speed controller.

Máy lắp ráp

Điều khiển các actuator nhỏ.

Máy đóng gói

Điều khiển cơ cấu đẩy/kẹp/chặn.

Máy cấp phôi

Điều khiển cơ cấu tuyến tính.

Hệ thống vacuum

Đặc biệt các mạch sử dụng SYJ314R external pilot hoặc SYJ3133 trong module vacuum phù hợp.

Đơn vị bảo trì

Thay thế van SYJ3000 cũ theo full part number.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn đúng model SMC SYJ dựa trên:

• SYJ314R – 3-port External Pilot.
• SYJ3140 – 5-port, 2-position, single solenoid.
• SYJ3130 – 4-port, 2-position, single solenoid.
• SYJ3133 – 4-port manifold base.
• Điện áp 24VDC.
• Kiểu connector L/M/LO và các biến thể.
• LED/Surge.
• Cổng M5/C4 và cấu hình liên quan.
• Q nếu cần CE-compliant.

Lưu ý: SYJ314R, SYJ3140, SYJ3130 và SYJ3133 không thể xem là cùng một model chỉ khác hậu tố. Đây là các cấu hình van khác nhau.

Đối với hàng thay thế, nên cung cấp:

Full part number + ảnh tem van + ảnh connector + ảnh cổng + số lượng.

MYTEK có thể đối chiếu model cũ và cấu hình tương đương trước khi đặt hàng.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC SYJ3140-5LZ – 5 chiếc

SMC SYJ3140-5LZD-M5-Q – 10 chiếc

SMC SYJ314R-5LZD-M5-Q – 5 chiếc

SMC SYJ3133-5MZ – 10 chiếc

Đặc biệt với SYJ314R, cần xác nhận đây là external pilot trước khi đặt hàng.

8. Câu hỏi thường gặp (FAQ)

SYJ là gì?

SYJ là dòng van điện từ/pilot-operated solenoid valve compact của SMC.

SYJ3140 là gì?

Van điện từ 5 cổng, 2 vị trí, single solenoid, thuộc SYJ3000. (SMC)

SYJ314R là gì?

Van điện từ 3 cổng external pilot, thuộc SYJ300 Series. (SMC)

SYJ3130 là gì?

Van 4 cổng, 2 vị trí, single solenoid, cấu hình dành cho manifold base. (SMC)

SYJ3133 là gì?

Van 4 cổng, 2 vị trí, single solenoid, dành cho manifold/base configuration. (SMC)

SYJ3140 là van 5/2 không?

Đúng.

SYJ3130 là van 5/2 không?

Không. Đây là 4-port.

SYJ3133 là van 5/2 không?

Không. SYJ3133 là 4-port.

SYJ314R là van 3/2 không?

Có thể gọi theo cấu trúc là 3-port, nhưng nó là cấu hình external pilot, vì vậy không nên xem đơn giản như một van 3/2 thông thường.

SYJ314R dùng vacuum được không?

Có, với điều kiện external pilot được cấp đúng áp suất. Main pressure có thể tới −100 kPa theo thông số SMC. (SMC)

SYJ314R dùng cho áp suất thấp được không?

Có. SMC cho phép dùng ở đường áp suất ≤0,15 MPa với external pilot phù hợp. (SMC)

External pilot là gì?

Là cách cấp áp suất pilot từ một nguồn riêng, tách khỏi áp suất chính của van.

Vì sao cần external pilot?

Để van vẫn có thể hoạt động khi áp suất main line quá thấp hoặc đang ở vacuum.

SYJ314R khác SYJ314 thế nào?

SYJ314R là external pilot, còn SYJ314 tiêu chuẩn là kiểu pilot lấy từ áp suất chính.

SYJ3140 khác SYJ314R thế nào?

• SYJ314R → 3-port external pilot
• SYJ3140 → 5-port, 2-position, single solenoid

SYJ3140 dùng cho xi lanh tác động kép không?

Có.

SYJ3140 có mấy coil?

1 coil – single solenoid.

SYJ3140 có điều khiển tiến/lùi xi lanh không?

Có.

SYJ3130 dùng cho xi lanh tác động kép không?

Dòng 4-port được dùng trong cấu hình manifold đặc thù; cần theo đúng sơ đồ manifold của SMC.

SYJ3133 dùng trong vacuum không?

Có thể. SMC sử dụng SYJ3133 làm N.C. valve trong module vacuum ZR. (SMC)

SYJ3133 có thể dùng làm supply valve không?

Có trong cấu hình vacuum/module mà SMC quy định.

5 nghĩa là gì?

24VDC. (SMC)

L nghĩa là gì?

L-type Plug Connector with Lead Wire ở cấu hình tương ứng. (SMC)

M nghĩa là gì?

M-type Plug Connector ở cấu hình tương ứng.

Z nghĩa là gì?

Light/Surge Voltage Suppressor. (SMC)

D nghĩa là gì?

Trong các cấu hình có D, SMC dùng Push-turn Locking Slotted Type manual override. (SMC)

LO nghĩa là gì?

Một cấu hình L-type Plug Connector Without Connector trong bảng mã SYJ. (SMC)

Q nghĩa là gì?

CE-compliant ở cấu hình áp dụng. (SMC)

M5 là gì?

M5 × 0,8 trong cấu hình port tương ứng.

C4 là gì?

One-Touch fitting cho ống Ø4 mm.

SYJ3140 có LED không?

Có ở các cấu hình có Z. (SMC)

SYJ3140 có chống surge không?

Có ở các cấu hình có Z.

SYJ3140 có manual override không?

Có tùy cấu hình; D là một trong các kiểu manual override được SMC sử dụng.

SYJ314R có manual override không?

Có tùy cấu hình.

SYJ có tiết kiệm điện không?

Có. SMC công bố mức khoảng 0,1W với power-saving circuit. (SMC)

SYJ3140 có công suất 0,1W không?

Có thể ở cấu hình có power-saving circuit; không phải mọi full part number đều có cấu hình này.

SYJ3140 có cần khí pilot không?

Là van pilot-operated; điều kiện áp suất cần xem theo cấu hình cụ thể.

SYJ314R có cần pilot riêng không?

Có. Đây chính là đặc điểm external pilot.

Áp suất pilot của SYJ314R là bao nhiêu?

SMC ghi:

0,15–0,7 MPa.

(SMC)

Main pressure của SYJ314R tối đa bao nhiêu?

Khoảng:

0,7 MPa

theo cấu hình external pilot được SMC công bố. (SMC)

SYJ314R có dùng được −100 kPa không?

Có, theo dải main pressure −100 kPa đến 0,7 MPa. (SMC)

SYJ314R có dùng được 0,1 MPa main pressure không?

Có thể khi external pilot nằm trong dải cho phép.

SYJ314R có phù hợp hệ vacuum không?

Có, đặc biệt khi cần một solenoid valve trong hệ vacuum có áp suất pilot riêng.

SYJ3133 có dùng với vacuum generator ZR không?

Có. SMC sử dụng SYJ3133 trong ZR Series. (SMC)

SYJ3140 có dùng với ZH05/ZH07 không?

Không nên mặc định; ZH là vacuum generator, còn SYJ3140 là directional valve. Có thể cùng hệ thống nhưng phải có chức năng phù hợp.

SYJ3140 có dùng với ZP/ZP3 không?

Không trực tiếp như một vacuum pad; cần thiết kế mạch vacuum phù hợp.

Có thể dùng SYJ3140 với CDQ2B32 không?

Có thể nếu lưu lượng và cổng phù hợp.

Có thể dùng SYJ3140 với CM2L32/CDM2L32 không?

Có.

Có thể dùng SYJ3140 với MGPM/MGPL không?

Có thể nếu lưu lượng và cấu hình mạch phù hợp.

Có thể dùng SYJ3140 với CDJP2B không?

Có thể nếu cổng và lưu lượng phù hợp.

Có thể dùng SYJ3140 với CXSM không?

Có thể.

Có thể dùng SYJ3140 với MKB không?

Có thể trong mạch điều khiển actuator phù hợp.

Có thể dùng AS1301F/AS2301F với SYJ3140 không?

Có. SYJ3140 điều khiển hướng, AS điều chỉnh tốc độ.

Có thể dùng ASP với SYJ3140 không?

Có khi cần pilot check và điều chỉnh tốc độ.

Có thể dùng AQ với SYJ3140 không?

Có khi cần quick exhaust.

Có thể dùng AKH với SYJ3140 không?

Có thể trong mạch cần check valve.

Có thể dùng KQ2L/KQ2V với SYJ3140 không?

Có nếu kích thước ren/ống tương thích.

Có thể dùng KSL với SYJ3140 không?

Có thể nếu cần rotary fitting trên đường ống.

SYJ3140 có manifold không?

Có. SYJ3000 hỗ trợ manifold SS5YJ3, SS5YJ5 và SS5YJ7. (SMC)

Có thể kết hợp van 3 cổng và 5 cổng trên cùng manifold?

Có. SMC xác nhận khả năng combined mounting of 3-port valve and 5-port valve. (SMC)

SYJ314R dùng manifold nào?

Các cấu hình external pilot có manifold chuyên dụng như SS3YJ3 Type 42R. (SMC)

Có thể đặt SYJ314R riêng lẻ không?

Cần chú ý: SMC ghi các external pilot body-ported valves SYJ3□2R là manifold-use only, còn cấu hình base mounted như SYJ314R/SYJ324R có cấu hình manifold riêng. (SMC)

SYJ3133 có phải van 5 cổng không?

Không. SMC xác định SYJ3133 là 4-port. (SMC)

SYJ3130 có phải 4-port không?

Đúng.

SYJ3140 có phải 5-port không?

Đúng.

SYJ314R có phải 3-port không?

Đúng.

SYJ314 và SYJ3140 có cùng số cổng không?

Không.

• SYJ314 → 3 port
• SYJ3140 → 5 port.

SYJ3133 có thể thay SYJ3140 không?

Không trực tiếp. Đây là 4-port vs 5-port và cấu hình manifold khác nhau.

SYJ314R có thể thay SYJ3140 không?

Không. Chức năng, số cổng và nguyên lý pilot khác nhau.

SYJ3133 có thể thay SYJ3130 không?

Không nên mặc định; cần kiểm tra đúng kiểu manifold/base và full code.

SYJ3140 có dùng cho xi lanh tác động đơn không?

Không phải ứng dụng chính; với xi lanh tác động đơn thường xem van 3/2 phù hợp.

SYJ3140 có dùng cho xi lanh tác động kép không?

Có.

SYJ3140 có phải van single solenoid không?

Có.

SYJ3140 có giữ trạng thái khi mất điện không?

Đây là van single solenoid, van trở về trạng thái ban đầu theo cơ cấu hồi khi mất điện; cần xem đúng sơ đồ máy.

SYJ3140 có điều khiển PLC được không?

Có, với coil điện áp phù hợp.

Có thể dùng transistor output PLC không?

Có nếu output đáp ứng điện áp/dòng coil.

Có thể dùng relay trung gian không?

Có.

SYJ3140 có dùng 220VAC không?

Mã 5 là 24VDC. Muốn dùng AC phải chọn đúng coil specification khác.

SYJ314R có dùng 24VDC không?

Có thể, với mã điện áp 5.

SYJ3133 có dùng 24VDC không?

Có các cấu hình 24VDC theo full part number.

-Q có phải 24VDC không?

Không. Q liên quan CE compliance; 5 mới là 24VDC trong cấu hình đang xét.

Z có phải 24VDC không?

Không. Z liên quan Light/Surge Suppressor.

LZ có phải một model van riêng không?

Không. Đây là cấu hình electrical entry + light/surge.

5LZ có nghĩa gì?

24VDC + L-type connector + Light/Surge Suppressor.

5LZD có nghĩa gì?

24VDC + L-type connector + Light/Surge + manual override D trong cấu hình tương ứng.

5LOZ có nghĩa gì?

24VDC + LO-type connector + Z option theo cấu trúc mã cụ thể.

5MZ có nghĩa gì?

24VDC + M-type connector + Light/Surge.

SYJ có phù hợp máy tốc độ cao không?

Có thể, nhưng cần lựa chọn theo lưu lượng, actuator, tubing và chu kỳ.

SYJ3140 có lưu lượng lớn không?

Đây là dòng compact, phù hợp lưu lượng vừa/nhỏ hơn các series SY5000/SY7000.

Khi nào nên chọn SYJ thay SY3000 SY?

SYJ là một dòng compact khác, có thiết kế cho các hệ thống nhỏ và có nhiều cấu hình đặc thù như external pilot.

SYJ3000 có power-saving không?

Có, SMC công bố 0,1W với power-saving circuit. (SMC)

SYJ có hỗ trợ interface regulator không?

Có. (SMC)

SYJ có thể kết hợp valve 3-port và 5-port không?

Có. (SMC)

Có thể dùng SYJ3133 trong module vacuum không?

Có; SMC đang sử dụng nó trong ZR Series làm N.C. valve. (SMC)

Có thể dùng SYJ314R trong vacuum pad system không?

Có thể nếu thiết kế mạch cần external pilot và các thông số đáp ứng yêu cầu.

SYJ314R có phải vacuum valve chuyên dụng không?

Không hoàn toàn; nó là external pilot solenoid valve có khả năng hoạt động ở main pressure/vacuum theo thông số.

SYJ3133 có phải vacuum valve chuyên dụng không?

Không phải bản chất chính; nhưng SMC sử dụng nó trong module vacuum chuyên dụng.

SYJ3140 có phải vacuum valve không?

Không. Đây chủ yếu là van điều khiển khí nén 5/2.

Có thể dùng SYJ3140 để điều khiển ZP3 không?

Không trực tiếp. ZP3 là vacuum pad; cần thiết kế hệ vacuum với van phù hợp.

Có thể dùng SYJ314R để đóng/ngắt vacuum không?

Có thể, trong phạm vi cấu hình external pilot và sơ đồ mạch phù hợp.

Có thể dùng SYJ3133 làm release valve trong vacuum không?

Có; SMC sử dụng nó làm N.C. valve trong một số cấu hình module ZR. (SMC)

SYJ314R có thể dùng cho áp suất dưới 0,15 MPa không?

Có, nhưng phải có external pilot đáp ứng áp suất pilot yêu cầu. (SMC)

Vì sao SYJ314R không chuyển khi main pressure thấp?

Có thể do external pilot pressure chưa đủ 0,15 MPa.

Vì sao SYJ314R không hoạt động trong vacuum?

Kiểm tra nguồn pilot riêng; vacuum main pressure không thay thế cho external pilot.

SYJ314R có cần cổng X không?

Có, external pilot được cấp qua X port.

X port của SYJ314R là gì?

Cổng cấp external pilot.

Cổng X dùng ren gì?

SMC ghi M5 × 0,8 cho external pilot port trong cấu hình tương ứng. (SMC)

SYJ314R có thể dùng cùng ZH vacuum generator không?

Có thể trong một hệ thống vacuum nếu mạch external pilot được thiết kế đúng.

SYJ314R có thể dùng cùng ZFC filter không?

Có thể trong hệ vacuum phù hợp.

SYJ314R có thể dùng cùng ZSE20B không?

Có thể để giám sát vacuum/áp suất trong hệ thống, tùy vị trí lắp.

SYJ3140 có thể dùng cùng ZSE20B không?

Có thể dùng trong cùng máy, nhưng hai thiết bị có chức năng khác nhau.

SYJ3140 có thể dùng cùng AS Series không?

Có. AS kiểm soát tốc độ xi lanh.

SYJ3140 có thể dùng cùng ASN2 không?

Có. ASN2 có thể lắp ở cổng xả để tiết lưu + giảm âm.

SYJ3140 có thể dùng cùng AQ Series không?

Có thể bổ sung quick exhaust khi cần.

SYJ3140 có thể dùng cùng AKH không?

Có thể trong mạch cần check valve.

SYJ3140 có thể dùng KQ2V/KQ2L không?

Có nếu cổng và tubing tương thích.

SYJ3140 có cần muffler không?

Có thể lắp giảm thanh ở cổng xả nếu cần giảm tiếng ồn.

Có thể dùng AN Series với SYJ3140 không?

Có nếu kích thước ren/cổng tương thích.

SYJ3140 có phù hợp máy lắp ráp không?

Có.

SYJ3140 có phù hợp máy đóng gói không?

Có.

SYJ3140 có phù hợp máy cấp phôi không?

Có.

SYJ3140 có phù hợp robot không?

Có thể dùng trong các cơ cấu khí nén compact của robot.

SYJ3133 có phù hợp máy tự động hóa không?

Có.

SYJ314R có phù hợp máy tự động hóa không?

Có, đặc biệt khi cần external pilot/low-pressure/vacuum.

SYJ có cần bảo trì không?

Nên kiểm tra:

• Rò khí.
• Coil.
• Connector.
• Cổng khí.
• Manual override.
• Đường pilot đối với SYJ314R.

Vì sao van bị kẹt?

Có thể do:

• Khí bẩn.
• Tạp chất.
• Dầu không phù hợp.
• Áp suất không đúng.
• Van lâu ngày không hoạt động.

Vì sao coil nóng?

Cần kiểm tra điện áp, cấu hình coil và thời gian kích.

Vì sao van không có tín hiệu LED?

Có thể model không có option Z hoặc mạch LED có vấn đề.

Vì sao van có điện nhưng không chuyển?

Kiểm tra:

1. Điện áp coil.
2. Connector.
3. Áp suất.
4. Pilot.
5. Manual override.
6. Tình trạng spool.

Vì sao xi lanh chạy chậm với SYJ3140?

Có thể do:

• Lưu lượng van.
• Ống nhỏ.
• Fitting nhỏ.
• Speed controller.
• Áp suất thấp.

SYJ3140 có thể thay SY3120 không?

Không nên mặc định. Hai dòng có cấu hình khác nhau về series và kích thước/port.

SYJ3140 có thể thay SY314 không?

Không; SYJ3140 là 5-port, SYJ314 là 3-port.

SYJ3133 có thể thay SY3120 không?

Không trực tiếp.

SYJ314R có thể thay VK332 không?

Không nên mặc định. VK332 là dòng van khác, còn SYJ314R là external-pilot 3-port.

SYJ3133 có thể thay VK332 không?

Không trực tiếp.

SYJ3140 có thể thay SYJ3240 không?

Không. SYJ3140 là single, SYJ3240 là double.

SYJ3140 có thể thay SYJ3340 không?

Không. SYJ3340 là 3 Position Closed Center.

SYJ3140 có thể thay SYJ3440 không?

Không. SYJ3440 là 3 Position Exhaust Center.

SYJ3140 có thể dùng cho trung tâm xả không?

Không. Nó là 2 Position Single.

SYJ3140 có giữ piston giữa hành trình không?

Không có trạng thái center.

Muốn 3 vị trí thì chọn model nào?

Cần chọn model SYJ 3-position tương ứng như SYJ334/SYJ344/SYJ354 theo nhu cầu center.

SYJ3140 có phải hàng chính hãng SMC không?

SYJ3140/SYJ3133/SYJ314R là các model thuộc dòng sản phẩm chính thức của SMC. Tình trạng chính hãng của sản phẩm thực tế cần xác nhận qua full part number, nhãn, bao bì và nguồn cung.

Khi đặt hàng nên cung cấp gì?

Tốt nhất:

Full part number + ảnh tem + ảnh connector + ảnh manifold/cổng + số lượng.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.
