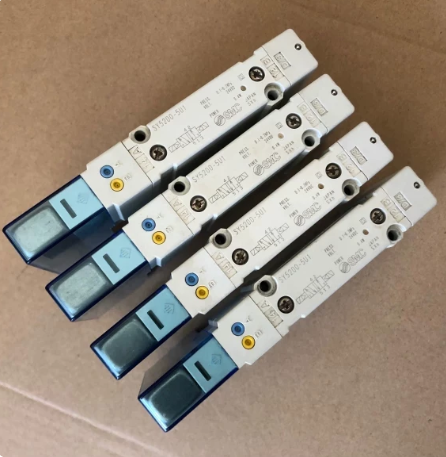

Van điện từ SMC chính hãng SY5100-5U1/SY5200-5U1/SY5300-5UD1/5U1-NA

Van điện từ SMC SY5100 / SY5200 / SY5300 – Van 5 cổng khí nén 24VDC, plug-in, SY5000

SMC SY5100, SY5200 và SY5300 thuộc dòng SY5000 – van điện từ khí nén 5 cổng, kiểu plug-in base mounted, dùng để điều khiển hướng khí cho xi lanh và actuator trong máy tự động hóa. Các mã có hậu tố -5U1, -5UD1 sử dụng 24VDC, tích hợp đèn báo và mạch chống quá áp, đồng thời có nhiều cấu hình 2 vị trí hoặc 3 vị trí. SMC công bố dòng SY5000 có thể sử dụng với manifold SS5Y5 và hỗ trợ các đế plug-in tương ứng.

Lưu ý: SY5100, SY5200, SY5300 không phải ba mã có thông số giống nhau. SY5100 là loại 2 vị trí, 1 coil, SY5200 là 2 vị trí, 2 coil, còn SY5300 là 3 vị trí closed center. Vì vậy khi đặt hàng cần xác định chính xác mã đầy đủ.

1. Tổng quan nhanh sản phẩm

SMC xác nhận SY5100-5U1 là van SY5000, 2-position single, 24VDC, có đèn báo và surge suppressor; SY5300-5U1 là 3-position closed center, 24VDC.

2. Sản phẩm này là gì và dùng để làm gì?

Đây là van điện từ điều khiển hướng khí nén, thường dùng để điều khiển chuyển động tiến/lùi của xi lanh.

PLC
 ↓
Coil SMC
 ↓
SY5000
 ↓
Xi lanh
 ↓
Cơ cấu máy

Ví dụ với xi lanh tác động kép:

Coil ON → van chuyển trạng thái → xi lanh tiến

Đổi trạng thái van → xi lanh lùi

Van được lắp trên đế hoặc manifold plug-in giúp giảm thời gian đấu nối và thuận tiện khi tích hợp nhiều van.

3. SY5100 / SY5200 / SY5300 khác nhau thế nào?

Đây là điểm quan trọng nhất khi lựa chọn.

SMC xác nhận SY5100-5U1 là 2 Position Single, SY5200-5UD1 là 2 Position Double, còn SY5300-5U1 là 3 Position Closed Center.

SY5100

Phù hợp khi cần một coil điều khiển van.

SY5200

Có hai coil, cho phép giữ trạng thái bằng tín hiệu điều khiển tương ứng.

SY5300

Có vị trí trung tâm đóng (closed center), thích hợp khi cần giữ trạng thái các cổng khí ở vị trí trung gian theo cấu hình này.

4. Ý nghĩa mã 5U1

Ví dụ:

SY5100-5U1

SMC xác nhận:

• SY5 → SY5000
• 1 → 2 Position Single
• 5 → 24VDC
• U → Light + Surge Voltage Suppressor, non-polar
• 1 → cấu hình thiết kế tương ứng của van theo cấu trúc mã SMC.

Với SY5300-5U1:

• 3 → 3 Position Closed Center
• 5 → 24VDC
• U → đèn báo + chống surge.

5. 5UD1 là gì?

Ví dụ:

SY5200-5UD1

SMC xác nhận đây là:

• SY5000
• 2 Position Double
• Rubber Seal
• Internal Pilot
• 24VDC
• Light/Surge Voltage Suppressor
• Manual override kiểu push-turn locking
• Đấu trên plug-in base.

Vì vậy SY5200-5UD1 khác SY5100-5U1 không chỉ ở số coil mà còn khác cấu hình manual override.

6. Điện áp 24VDC

Các model có số:

5

trong chuỗi mã trên thuộc cấu hình 24VDC.

Đây là điện áp rất phổ biến trong tủ điều khiển PLC:

Nguồn 24VDC
    ↓
PLC Output
    ↓
SMC SY5000 Coil
    ↓
Van chuyển trạng thái
    ↓
Xi lanh

SMC xác nhận cả SY5100-5U1, SY5200-5UD1 và SY5300-5U1 đều sử dụng DC24V.

7. Đèn báo và bảo vệ surge

Ký hiệu:

U

cho biết van có:

Đèn báo

và

Mạch chống điện áp quá độ (surge suppressor).

SMC xác nhận U = With light/Surge Voltage Suppressor (Non-Polar).

Điều này giúp:

• Dễ quan sát trạng thái coil.
• Hạn chế ảnh hưởng của xung điện áp khi đóng/ngắt.
• Thuận tiện khi kết nối với hệ thống điều khiển.

8. Tiết kiệm điện

Dòng SY5000 hỗ trợ phiên bản có mạch tiết kiệm điện.

SMC công bố:

• 0,1W với power-saving circuit.
• 0,35W với phiên bản tiêu chuẩn.

Đây là ưu điểm khi một manifold có nhiều van hoạt động cùng lúc.

9. Kết nối với manifold SS5Y5

Dòng SY5000 sử dụng manifold:

SS5Y5

Ví dụ:

Nguồn khí
   ↓
SS5Y5 Manifold
 ┌────┬────┬────┐
 │SY51│SY52│SY53│
 └─┬──┴─┬──┴─┬──┘
   ↓    ↓    ↓
 Cyl1 Cyl2 Cyl3

SMC xác nhận SS5Y5 là một trong các manifold dùng cho SY5000.

10. Kiểu Plug-in có ưu điểm gì?

Không giống một số van đấu dây riêng từng chiếc, van plug-in được lắp trực tiếp lên đế van/manifold.

Ưu điểm:

Đấu nối nhanh

Giảm thời gian đi dây và lắp đặt.

Cụm van gọn

Nhiều van tập trung trên cùng manifold.

Dễ thay thế

Có thể tháo van khỏi đế và thay van khác tương ứng.

Giảm đường ống

Đường cấp/xả được tập trung tại manifold.

11. Ứng dụng với xi lanh

Ví dụ một hệ thống:

PLC
 ↓
SS5Y5
 ↓
SY5100 / SY5200
 ↓
Speed Controller
 ↓
Cylinder

Nếu sử dụng xi lanh SMC CXSM15, cấu hình có thể là:

PLC
 ↓
SY5100/SY5200
 ↓
AS Speed Controller
 ↓
CXSM15
 ↓
Cơ cấu đẩy / kẹp

12. Ứng dụng trong máy tự động hóa

SY5000 phù hợp cho:

• Máy lắp ráp.
• Máy đóng gói.
• Máy kiểm tra.
• Máy cấp liệu.
• Dây chuyền sản xuất.
• Robot khí nén.
• Cơ cấu kẹp.
• Cơ cấu ép.
• Cơ cấu đẩy.

Đặc biệt phù hợp khi máy có nhiều xi lanh cần điều khiển tập trung.

13. SY5300 – Closed Center dùng để làm gì?

SY5300 là van 3 vị trí Closed Center.

Khi hai coil không được kích hoạt, van chuyển về vị trí trung tâm theo cấu hình closed center.

Khái niệm:

      Coil A
        ↓
 ┌─────────────┐
 │ ←   CENTER →│
 │    CLOSED   │
 └─────────────┘
        ↑
      Coil B

Cấu hình này có thể được lựa chọn khi ứng dụng cần trạng thái trung tâm đặc biệt của mạch khí.

SMC xác nhận SY5300-5U1 là 3-position closed center.

14. SY5200 – van 2 vị trí, 2 coil

SY5200-5UD1 là:

2 Position Double

Có hai coil.

Ví dụ:

PLC
 ├── DO1 → Coil A
 └── DO2 → Coil B
          ↓
       SY5200
          ↓
       Cylinder

Cấu hình này phù hợp khi cần điều khiển hai trạng thái van bằng hai tín hiệu riêng.

15. SY5100 – van 2 vị trí, 1 coil

SY5100-5U1 là:

2 Position Single

Có một coil.

PLC
 ↓
DO1
 ↓
SY5100
 ↓
Cylinder

Cấu hình này phù hợp khi muốn điều khiển đơn giản với một output.

16. Cổng khí và đế van

Do đây là loại plug-in base mounted, cần chú ý:

Cổng khí không chỉ phụ thuộc vào thân van mà còn phụ thuộc cấu hình đế/manifold.

SMC có các cấu hình plug-in metal base IP40 và plug-in connector connecting base IP67 cho hệ SY.

Vì vậy khi thay thế nên kiểm tra:

• Model van.
• Model đế.
• Kiểu port.
• Manifold.
• Kiểu kết nối.

17. Khả năng kết hợp nhiều kích thước van

SMC cho phép cấu hình manifold plug-in theo những thiết kế phù hợp; tài liệu của SMC còn minh họa việc kết hợp SY5200 và SY3200 trên một manifold trong cấu hình mixed mounting.

Điều này hữu ích với các máy có yêu cầu lưu lượng khác nhau tại từng cơ cấu.

18. Lợi ích khi đưa vào vận hành

Điều khiển actuator chính xác

Van điều khiển hướng khí trực tiếp theo tín hiệu điện.

Tiết kiệm không gian

Kết cấu plug-in và manifold giúp tập trung nhiều van.

Dễ thay thế

Tháo van khỏi base nhanh hơn so với tháo toàn bộ hệ thống đường ống.

Giảm chi phí dây dẫn

Đặc biệt khi dùng hệ manifold phù hợp.

Tiết kiệm năng lượng

Có phiên bản power-saving circuit với mức tiêu thụ thấp.

Có LED và chống surge

Các phiên bản U có sẵn đèn báo và bảo vệ surge.

19. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

Nhà máy sản xuất
Điều khiển nhiều actuator khí nén.

Nhà chế tạo máy OEM
Tích hợp van vào máy tự động hóa.

Nhà tích hợp hệ thống
Kết hợp PLC, manifold, xi lanh và cảm biến.

Đơn vị bảo trì
Thay thế van SY5000 đã hỏng.

20. Lưu ý khi chọn mã

Không nên chỉ nói:

“SY5100 24V”

mà cần xác định:

Model: SY5100 / SY5200 / SY5300

Điện áp: 24VDC

Kiểu: single / double / 3-position

Manual override: tiêu chuẩn hay locking

Đèn + surge: có/không

Đế: đúng loại plug-in

Cấu hình port: theo manifold

Ví dụ:

SY5200-5UD1

khác:

SY5100-5U1

và khác:

SY5300-5U1.

22. Chính sách & cam kết

MYTECH hỗ trợ xác định đúng model SMC dựa trên:

• SY5100/SY5200/SY5300.
• Điện áp coil.
• Single/Double/3-position.
• Kiểu manual.
• Connector.
• Đế plug-in.
• Manifold SS5Y5.
• Cấu hình cổng khí.

Để tránh mua nhầm, khách hàng nên cung cấp mã đầy đủ trên thân van hoặc ảnh tem van.

23. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model và số lượng.

Khi yêu cầu báo giá nên cung cấp:

Model SMC + điện áp + kiểu single/double/3-position + cấu hình cổng + số lượng.

Ví dụ:

SMC SY5200-5UD1, 24VDC, 2 vị trí double, 5 chiếc.

24. Câu hỏi thường gặp (FAQ)

SY5100 là gì?

SY5100 là van điện từ khí nén 5 cổng thuộc SY5000, cấu hình 2 vị trí, 1 coil, phiên bản -5U1 sử dụng 24VDC.

SY5200 là gì?

SY5200 là van 5 cổng 2 vị trí, 2 coil của dòng SY5000. Model SY5200-5UD1 sử dụng 24VDC.

SY5300 là gì?

SY5300 là van 5 cổng 3 vị trí Closed Center, phiên bản SY5300-5U1 sử dụng 24VDC.

Số 5 trong mã có nghĩa là gì?

5 tương ứng với 24VDC trong cấu trúc mã này.

Chữ U nghĩa là gì?

U là đèn báo + mạch chống điện áp quá độ (surge suppressor), loại không phân cực.

SY5100 và SY5200 khác nhau thế nào?

SY5100 = 1 coil; SY5200 = 2 coil.

SY5200 và SY5300 khác nhau thế nào?

SY5200 = 2 vị trí, 2 coil.

SY5300 = 3 vị trí, Closed Center.

Có thể dùng SY5000 với manifold SS5Y5 không?

Có. SMC xác nhận SS5Y5 là manifold dùng cho SY5000.

Có thể lắp trên đế plug-in không?

Có. Đây là đặc điểm của dòng plug-in base mounted. SMC có plug-in metal base IP40 và plug-in connector connecting base IP67 cho dòng SY.

Van có tiết kiệm điện không?

Có phiên bản sử dụng power-saving circuit, tiêu thụ khoảng 0,1W, so với khoảng 0,35W ở phiên bản tiêu chuẩn.

Có thể dùng với xi lanh CXSM15 không?

Có, khi chọn đúng van, cổng khí và lưu lượng phù hợp. Có thể kết hợp thêm speed controller SMC AS để điều chỉnh tốc độ.

SY5100 có phù hợp điều khiển xi lanh tác động kép không?

Có. Van 5 cổng 2 vị trí là cấu hình phổ biến để điều khiển xi lanh tác động kép.

SY5300 Closed Center có tác dụng gì?

Ở vị trí trung tâm, các cổng được cấu hình theo closed center, thích hợp với những mạch cần trạng thái trung tâm này.

Có thể thay SY5100 bằng SY5200 không?

Không nên thay trực tiếp nếu chưa kiểm tra yêu cầu điều khiển, vì một loại 1 coil, loại còn lại 2 coil.

Có thể thay SY5200 bằng SY5300 không?

Không. Hai model có logic chuyển mạch khác nhau: SY5200 là 2 vị trí, SY5300 là 3 vị trí closed center.

Có thể dùng điện áp khác 24VDC không?

Có thể tồn tại các cấu hình điện áp khác trong dòng SY, nhưng phải chọn đúng mã coil. Không được cấp điện áp khác với điện áp định mức của coil.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng.
