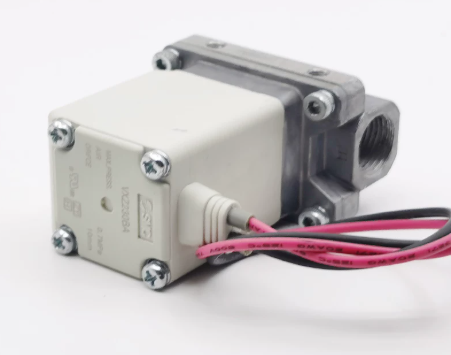

Van điện từ hai chiều SMC VXZ230BA, VXZ232AA, VXZ233CA, VXZ235DA, VXZ240FA, VXZ242GA

Van điện từ hai chiều SMC VXZ230BA, VXZ232AA, VXZ233CA, VXZ235DA, VXZ240FA, VXZ242GA thuộc dòng VXZ – Zero Differential Pressure Type / Pilot Operated 2 Port Solenoid Valve của SMC Nhật Bản.

Đây là dòng van điện từ 2 cổng điều khiển chất lưu, thiết kế dạng pilot-operated và có khả năng hoạt động với chênh áp tối thiểu bằng 0 MPa ở những cấu hình phù hợp. SMC cung cấp VXZ với nhiều lựa chọn vật liệu thân van như nhôm, resin, C37 và inox; các cấu hình có thể dùng cho khí, nước, dầu, nước nóng và dầu nhiệt độ cao.

Lưu ý: Các mã VXZ230BA, VXZ232AA, VXZ233CA, VXZ235DA, VXZ240FA, VXZ242GA là các cấu hình khác nhau. Không nên xem chúng là các mã tương đương hoàn toàn về vật liệu, môi chất, kích thước cổng hoặc đặc tính làm việc.

---

1. Tổng quan van điện từ SMC VXZ

Thông tin	Đặc điểm
Thương hiệu	SMC
Xuất xứ	Nhật Bản
Series	VXZ
Loại van	Van điện từ 2 cổng
Kiểu tác động	Pilot-operated
Kiểu hoạt động	Zero differential pressure type
Cấu hình	N.C./N.O. tùy model
Môi chất	Khí, nước, dầu, nước nóng, dầu nhiệt độ cao tùy model
Vật liệu thân	Nhôm, resin, C37, SUS
Kích thước cổng	Khoảng 1/4 đến 1 inch tùy model
Đường kính orifice	Khoảng 10–25 mm
Bảo vệ	IP65 ở các cấu hình phù hợp
Điện áp	Phụ thuộc mã coil, trong đó 24 VDC là cấu hình phổ biến

SMC công bố dòng VXZ có các kích thước cổng từ 1/4 đến 1 inch, đường kính orifice 10–25 mm và có nhiều lựa chọn vật liệu thân van.

---

2. Van VXZ là gì?

SMC VXZ là van điện từ 2 cổng điều khiển chất lưu, gồm hai cửa chính:

Cổng 1 → Cổng 2

Khi van đóng, dòng môi chất giữa hai cổng bị ngắt. Khi cuộn coil được cấp điện, cơ cấu pilot điều khiển màng/van chính để mở dòng.

Điểm đáng chú ý của VXZ là thiết kế Zero Differential Pressure, cho phép van có thể vận hành ở điều kiện chênh áp rất thấp, thậm chí 0 MPa đối với các cấu hình được quy định. Catalogue SMC cho thấy một số model VXZ có áp suất chênh lệch vận hành tối thiểu bằng 0 MPa.

Điều này giúp VXZ phù hợp với những hệ thống chất lưu mà áp suất chênh lệch qua van không lớn.

---

3. Các model SMC VXZ phổ biến

Các mã trong nhóm sản phẩm bạn cung cấp gồm:

• VXZ230BA
• VXZ232AA
• VXZ233CA
• VXZ235DA
• VXZ243
• VXZ240FA
• VXZ242GA

Trong đó một số mã có thể được đặt hàng với các hậu tố điện, seal, ren, đầu dây hoặc tùy chọn khác. Vì vậy, khi thay thế cần xác định đầy đủ part number.

VXZ230BA

VXZ230BA là van VXZ cỡ 3, cấu hình N.C., điện áp 24 VDC, đầu dây kiểu grommet; model này được SMC/nhà phân phối xác nhận dùng cho khí và thuộc dòng VXZ zero-differential-pressure pilot-operated. Một cấu hình VXZ230BA có cổng 3/8, phù hợp với orifice 10 mm.

Thông số tiêu biểu:

• Valve type: N.C.
• Điện áp: 24 VDC
• Electrical entry: Grommet
• Cổng: 3/8
• Orifice: 10 mm
• Ren: Rc
• IP65
• Thân: nhôm ở cấu hình BA
• Khối lượng khoảng 0,4–0,6 kg tùy cấu hình/catalogue.

VXZ232AA

VXZ232AA là cấu hình dùng cho nước, N.C., thân C37, cổng 1/4, orifice 10 mm, điện 24 VDC, đầu dây grommet. SMC xác nhận đây là model VXZ dùng cho nước.

Thông số chính:

Thông số	VXZ232AA
Môi chất	Nước
Valve type	N.C.
Thân	C37
Cổng	1/4
Orifice	Ø10 mm
Điện áp	24 VDC
Đầu dây	Grommet
Ren	Rc
Bảo vệ	IP65

VXZ233CA

VXZ233CA thuộc nhóm VXZ cỡ 3, N.C.; các catalogue dòng VXZ cho thấy nhóm VXZ23 sử dụng orifice 10 mm, với cổng 1/4 hoặc 3/8 tùy cấu hình. Model VXZ233 được thể hiện trong tài liệu SMC với thân C37/SUS và lưu lượng đặc trưng tương ứng.

Đây là model phù hợp để sử dụng trong hệ thống điều khiển chất lưu khi cần lưu lượng lớn hơn các van điện từ cỡ nhỏ.

VXZ235DA

VXZ235DA cũng thuộc nhóm VXZ cỡ 3. Model này được các nguồn kỹ thuật xác nhận là van N.C. dùng cho nước nóng/heated water, thân thuộc nhóm brass/stainless tùy cấu hình và có khả năng làm việc với nhiệt độ chất lưu cao hơn loại nước tiêu chuẩn.

Đây là lựa chọn phù hợp hơn cho:

• Nước nóng.
• Hệ thống gia nhiệt.
• Máy công nghiệp sử dụng nước nhiệt.
• Đường ống tuần hoàn nước nóng.

Không nên dùng VXZ235DA thay thế tùy tiện cho VXZ dùng nước thường nếu chưa kiểm tra vật liệu seal và nhiệt độ làm việc.

---

4. VXZ240FA và VXZ242GA

Đây là nhóm van cỡ 4, tương ứng kích thước danh nghĩa khoảng 15A.

SMC VXZ240FA

Model VXZ240FA được SMC xác nhận:

• Size: 4
• Valve type: N.C.
• Thân: C37
• Cổng: 1/2
• Orifice: Ø15 mm
• Điện áp: 24 VDC
• Electrical entry: Grommet
• Ren: Rc
• Khối lượng khoảng 720 g tùy cấu hình.

Đây là model phù hợp cho các đường ống cần lưu lượng lớn hơn nhóm VXZ230/VXZ232.

SMC VXZ242GA

VXZ242GA cũng là model cỡ 4, N.C., dùng cho nước, với:

• Thân: SUS
• Cổng: 1/2
• Orifice: Ø15 mm
• Điện áp: 24 VDC
• Grommet
• Seal NBR
• Ren Rc
• Áp suất chênh lệch vận hành: 0–0,7 MPa
• IP65
• Khối lượng khoảng 720 g.

So với VXZ240FA, VXZ242GA có thân SUS, vì vậy phù hợp hơn với những yêu cầu về vật liệu thân van và môi trường sử dụng tương ứng.

---

5. Bảng so sánh các model

Model	Cỡ van	Cổng tiêu biểu	Orifice	Thân/vật liệu	Điện áp
VXZ230BA	3	3/8	Ø10 mm	Al	24 VDC
VXZ232AA	3	1/4	Ø10 mm	C37	24 VDC
VXZ233CA	3	1/4–3/8 tùy cấu hình	Ø10 mm	C37/SUS tùy cấu hình	Tùy mã
VXZ235DA	3	tùy cấu hình	Ø10 mm	Brass/SUS tùy cấu hình	Tùy mã
VXZ240FA	4	1/2	Ø15 mm	C37	24 VDC
VXZ242GA	4	1/2	Ø15 mm	SUS	24 VDC

Các thông số cuối cùng phải đối chiếu theo full part number, bởi VXZ có rất nhiều biến thể về thân, cổng, coil, seal và electrical entry.

---

6. Đặc điểm nổi bật của SMC VXZ

Hoạt động với chênh áp thấp

Một ưu điểm lớn của VXZ là cấu trúc zero differential pressure operated. Một số model có áp suất chênh lệch tối thiểu 0 MPa, thuận lợi cho những hệ thống mà áp suất đầu vào không cao hoặc chênh áp qua van nhỏ.

Dùng cho nhiều loại chất lưu

Tùy cấu hình, VXZ có thể dùng cho:

• Khí.
• Nước.
• Nước nóng.
• Dầu.
• Dầu nhiệt độ cao.

SMC cũng cung cấp nhiều vật liệu thân van gồm Al, resin, C37 và stainless steel để đáp ứng các môi trường khác nhau.

Bảo vệ IP65

Các cấu hình VXZ phù hợp có cấp bảo vệ IP65, giúp van thích hợp hơn với môi trường công nghiệp có bụi và nước bắn.

Nhiều lựa chọn kết nối

SMC cung cấp nhiều kiểu electrical entry:

• Grommet.
• DIN terminal.
• Conduit terminal.
• Conduit.
• Faston terminal.
• Một số cấu hình không kèm DIN connector.

Dữ liệu CAD của SMC cho thấy VXZ230 có đầy đủ các nhóm coil/kết nối này.

---

7. Nguyên lý hoạt động của van VXZ

Khi chưa cấp điện:

Coil OFF → van đóng → dòng chất lưu bị ngắt

Khi cấp điện:

Coil ON → pilot mở → van chính mở → chất lưu đi qua

Do đây là van pilot-operated, dòng pilot điều khiển cơ cấu chính thay vì toàn bộ lưu lượng phải được đóng/mở trực tiếp bằng lực điện từ của coil.

Thiết kế này cho phép VXZ đáp ứng các đường ống có orifice lớn hơn so với nhiều van điện từ tác động trực tiếp cỡ nhỏ.

---

8. Ứng dụng của van điện từ SMC VXZ

Van VXZ có thể được sử dụng trong nhiều hệ thống điều khiển chất lưu công nghiệp.

Hệ thống cấp nước

• Máy công nghiệp.
• Thiết bị xử lý nước.
• Hệ thống cấp/xả nước.
• Máy rửa.
• Thiết bị làm mát.

Hệ thống nước nóng

• Máy gia nhiệt.
• Thiết bị vệ sinh công nghiệp.
• Máy rửa công nghiệp.
• Hệ thống tuần hoàn nước nóng.

Hệ thống khí

Các cấu hình VXZ dành cho khí có thể sử dụng trong:

• Máy tự động hóa.
• Máy gia công.
• Thiết bị thổi.
• Hệ thống điều khiển khí.
• Dây chuyền sản xuất.

Hệ thống dầu

Các cấu hình phù hợp có thể sử dụng cho dầu và dầu nhiệt độ cao. Tuy nhiên phải kiểm tra độ nhớt, seal và nhiệt độ chất lưu trước khi lựa chọn. Tài liệu SMC yêu cầu dầu sử dụng với VXZ phải nằm trong giới hạn độ nhớt động học quy định.

---

9. Cách chọn VXZ phù hợp

Khi lựa chọn van VXZ, không nên chỉ nhìn vào kích thước ren.

Cần kiểm tra:

1. Môi chất

Xác định trước:

Khí / nước / nước nóng / dầu

Sau đó mới chọn đúng phiên bản VXZ.

2. Áp suất

Kiểm tra:

• Áp suất đầu vào.
• Áp suất đầu ra.
• Chênh áp qua van.
• Áp suất hệ thống tối đa.

3. Lưu lượng

Lưu lượng cần thiết quyết định:

• Kích thước van.
• Orifice.
• Cv.
• Kích thước đường ống.

4. Nhiệt độ

Đặc biệt quan trọng khi sử dụng:

nước nóng hoặc dầu nhiệt độ cao.

Không nên lấy model dành cho nước thường để thay trực tiếp cho model dùng nước nóng.

5. Vật liệu thân và seal

Có thể gặp:

• Aluminum.
• Resin.
• C37.
• Stainless steel.
• NBR/FKM hoặc vật liệu seal tương ứng.

---

10. VXZ230BA và VXZ242GA có thể thay thế nhau không?

Không nên thay trực tiếp.

Hai model có kích thước rất khác nhau:

• VXZ230BA: nhóm cỡ 3, orifice khoảng Ø10 mm.
• VXZ242GA: nhóm cỡ 4, cổng 1/2, orifice Ø15 mm.

Ngoài kích thước, VXZ242GA có thân SUS và cấu hình dùng cho nước, trong khi VXZ230BA là cấu hình thân nhôm dùng cho khí.

Khi thay thế phải đối chiếu môi chất + áp suất + lưu lượng + vật liệu + ren + điện áp.

---

11. Lưu ý về mã sản phẩm bạn cung cấp

Chuỗi:

VXZ230BA 232AA 233CA 235DA 243 6 VXZ240FA 242GA

thực tế là một nhóm mã sản phẩm, trong đó:

• VXZ230BA là một mã hoàn chỉnh.
• VXZ232AA là một mã hoàn chỉnh.
• VXZ233CA là một mã hoàn chỉnh.
• VXZ235DA là một mã hoàn chỉnh.
• VXZ240FA là một mã hoàn chỉnh.
• VXZ242GA là một mã hoàn chỉnh.
• Phần “243 6” chưa đủ để xác định chính xác part number; có khả năng là cách ghi rút gọn hoặc bị tách mã khi nhập dữ liệu.

Đặc biệt, không nên tự ghép 243 + 6 thành một mã hoàn chỉnh nếu không có tem sản phẩm hoặc catalogue gốc.

---

12. Chính sách & cam kết tại MYTECH

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp van điện từ SMC và các thiết bị điều khiển khí nén – chất lưu cho hệ thống tự động hóa.

MYTECH hỗ trợ:

• Tư vấn chọn đúng series VXZ.
• Kiểm tra part number trước khi đặt hàng.
• Đối chiếu mã cũ – mã thay thế.
• Tư vấn theo môi chất thực tế.
• Kiểm tra điện áp coil.
• Kiểm tra kích thước ren và orifice.
• Hỗ trợ lựa chọn van cho nước, khí, nước nóng và dầu.

---

13. Thông tin đặt hàng

Khi yêu cầu báo giá, khách hàng nên gửi đầy đủ mã trên tem van, ví dụ:

SMC VXZ230BA

hoặc

SMC VXZ232AA

hoặc

SMC VXZ242GA

Đối với những mã có thêm hậu tố như Z2A, Z2B, XB, X..., cần cung cấp toàn bộ mã để xác định chính xác coil, đầu điện, seal và tùy chọn lắp đặt.

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH
Hotline/Zalo: 0968 534 039
Email: haibang0710@gmail.com
Website: mytek.com.vn

---

14. Câu hỏi thường gặp

SMC VXZ là van mấy cổng?

VXZ là van điện từ 2 cổng, thuộc nhóm van điều khiển chất lưu. SMC gọi đây là Zero Differential Pressure Type / Pilot Operated 2 Port Solenoid Valve.

VXZ230BA dùng cho môi chất gì?

VXZ230BA là cấu hình VXZ dành cho khí, N.C., 24 VDC, cổng 3/8 ở cấu hình được tra cứu.

VXZ232AA dùng cho nước được không?

Có. SMC xác nhận VXZ232AA là model dùng cho nước, thân C37, cổng 1/4, orifice Ø10 mm và điện 24 VDC.

VXZ242GA khác VXZ240FA ở đâu?

Cả hai đều thuộc nhóm cỡ 4 và orifice Ø15 mm, nhưng VXZ242GA có thân SUS và cấu hình dùng cho nước, trong khi VXZ240FA có thân C37. VXZ242GA cũng được xác nhận là 24 VDC, grommet, cổng 1/2.

VXZ có dùng cho nước nóng không?

Có, nhưng phải chọn đúng cấu hình dành cho nước nóng. SMC công bố dòng VXZ có các cấu hình cho heated water và high-temperature oil; không phải mọi mã VXZ đều dùng được cho mọi môi chất.

---
