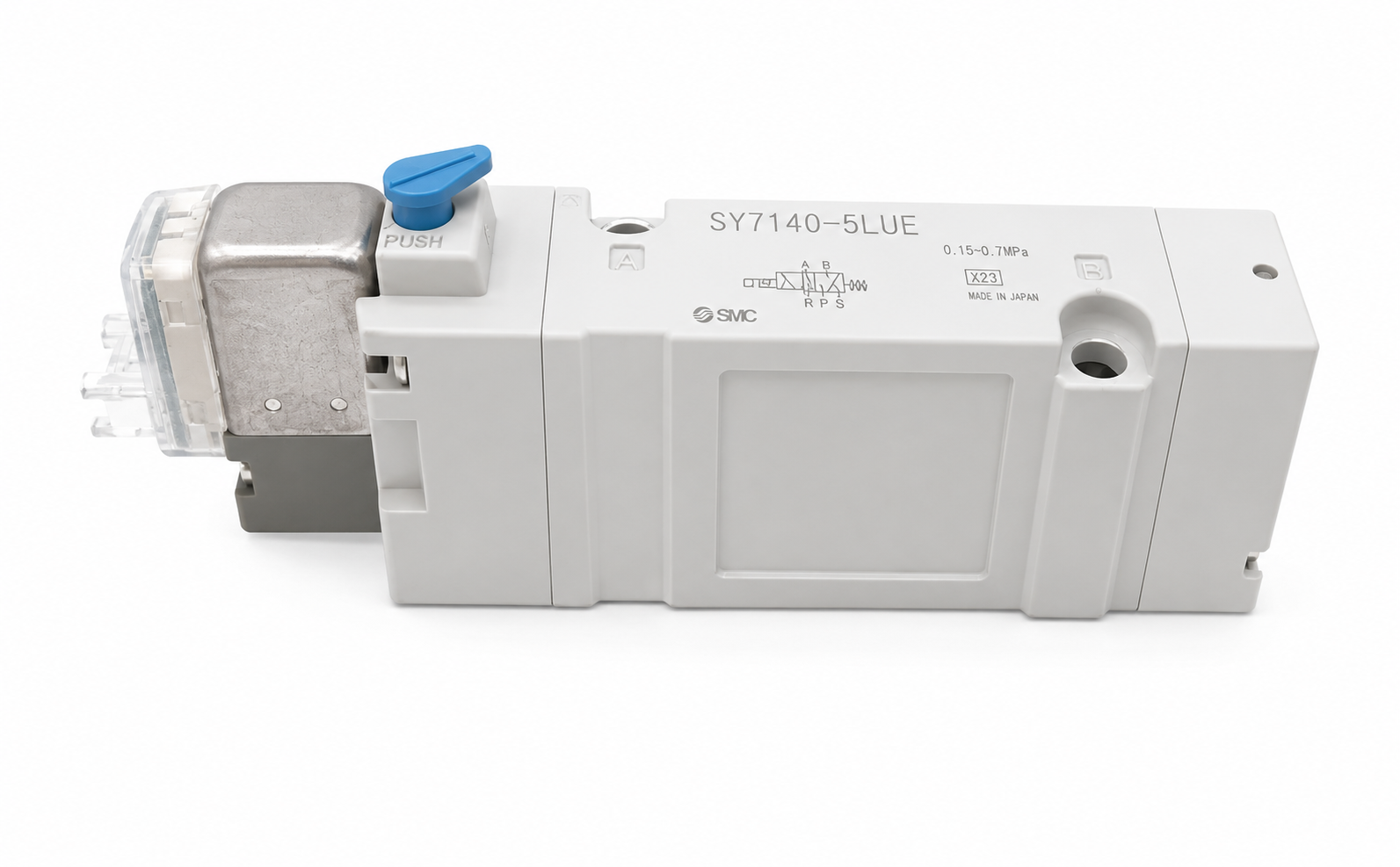

Van điện từ chính hãng SMC SY7140-5LZD/L/LZ/LD/LOZD/LZE/LO/LOZ-02/03

Van điện từ SMC SY7140-5LZD/L/LZ/LD/LOZD/LZE/LO/LOZ-02/03 chính hãng

1. Tổng quan nhanh sản phẩm

SMC SY7140 thuộc dòng SY7000, là van điện từ khí nén 5 cổng, 2 vị trí, tác động bằng pilot, dùng để điều khiển chuyển động tiến/lùi của xi lanh và các cơ cấu chấp hành khí nén trong máy tự động hóa.

SY7140 là cấu hình single solenoid của SY7000, với nhiều lựa chọn kiểu kết nối điện như L, LZ, LZD, LZE, LO, LOZ, LOZD… và các lựa chọn cổng khí 02/03 tùy cấu hình. Dòng SY7000 hướng tới các hệ thống cần lưu lượng lớn hơn SY3000/SY5000, đồng thời vẫn giữ thiết kế manifold và đấu nối khá gọn.

Chuỗi:

SY7140-5LZD/L/LZ/LD/LOZD/LZE/LO/LOZ-02/03

là cách gộp nhiều biến thể của sản phẩm. Cần xác định full part number để biết chính xác kiểu connector, LED/chống surge, loại manual override và kích thước cổng.

2. Sản phẩm này là gì và dùng để làm gì?

SY7140 là van điện từ 5/2, dùng khí nén để điều khiển hai chiều chuyển động của actuator.

Các cổng cơ bản:

• P: cấp khí.
• A, B: hai cổng làm việc.
• EA, EB: cổng xả.

Sơ đồ đơn giản:

                 SY7140
              ┌──────────┐
Nguồn khí ───►│ P        │
              │          ├────► A
              │          │
              │          ├────► B
              └────┬─────┘
                   │ │
                  EA EB
                   ↓ ↓
                  Xả Xả

Khi cấp điện

Van đổi trạng thái:

P → A, đồng thời B → xả

hoặc trạng thái ngược lại tùy sơ đồ đấu van.

Khi mất điện

Với cấu hình single solenoid, van trở về trạng thái ban đầu nhờ cơ cấu hồi.

Vì vậy, SY7140 đặc biệt phù hợp để:

• Điều khiển xi lanh tác động kép.
• Điều khiển actuator khí nén.
• Điều khiển cơ cấu đẩy/kéo.
• Cơ cấu kẹp.
• Máy lắp ráp.
• Máy đóng gói.
• Dây chuyền tự động hóa.

3. Thông số kỹ thuật

Các thông số chi tiết như lưu lượng, áp suất tối thiểu, thời gian đáp ứng và công suất coil phụ thuộc full part number và cấu hình SY7000 cụ thể, vì vậy khi báo giá/thay thế nên xác định đúng mã hoàn chỉnh.

SY7140 là van 5/2

Có thể hiểu:

5 cổng – 2 vị trí – 1 coil

Đây là cấu hình rất phổ biến để điều khiển:

xi lanh tác động kép.

Ví dụ:

PLC
 ↓
SY7140
 ↓
Cylinder
 ↔
Tiến / Lùi

Ý nghĩa 7

Trong tên:

SY7140

7 xác định dòng:

SY7000

Đây là series có kích thước và lưu lượng lớn hơn các dòng SY3000/SY5000.

Ý nghĩa 1

Trong cấu trúc model:

SY71…

đây là nhóm single solenoid 2-position của SY7000.

Do đó SY7140 không nên được đọc như một model “3/2” hay “5/3”; cấu hình 140 phải được đối chiếu theo bảng mã SY7000.

Ý nghĩa 5 – 24VDC

Trong:

SY7140-5…

5 là:

24VDC

Đây là điện áp phổ biến cho:

• PLC.
• Tủ điều khiển.
• Máy tự động hóa.
• Robot.

L – L-type plug connector

Các mã có:

5L…

sử dụng L-type plug connector.

Kiểu connector này giúp:

• Dây đi gọn.
• Dễ tháo khi bảo trì.
• Phù hợp manifold nhiều van.

LZ – có LED/chống surge

Khi mã có:

LZ

thì Z là phần option liên quan đến:

Light/Surge Voltage Suppressor

Tức van có:

• Đèn báo.
• Mạch chống xung điện.

Điều này thuận tiện khi kiểm tra nhanh trạng thái coil.

LZD

Ví dụ:

SY7140-5LZD-02

có thể hiểu theo cấu trúc:

• 5 → 24VDC.
• L → L-type plug connector.
• Z → Light/Surge Suppressor.
• D → cấu hình manual override tương ứng.
• 02 → kích thước cổng theo bảng mã SY7000.

D không nên tự hiểu là “DIN” trong mọi mã SY; với SY Series, ý nghĩa của từng ký tự phải đọc theo đúng vị trí trong bảng mã.

LD

LD là một cấu hình khác của L-type plug/lead-wire và manual/option tương ứng.

Do nhiều hậu tố của SY7000 rất dễ nhầm nhau, nên khi đặt hàng nên giữ nguyên full code, không rút gọn thành SY7140-LD.

LZE

LZE là một cấu hình connector/điện đặc biệt của SY7000 có liên quan đến LED/surge và đặc tính điện theo cấu trúc mã.

Không nên suy luận E là một điện áp riêng.

LO / LOZ / LOZD

Đây là các cấu hình connector L-type với hướng/kiểu đầu nối khác trong hệ mã SY7000.

Đặc biệt:

• LO
• LOZ
• LOZD

không phải ba model van khác nhau về chức năng khí nén cơ bản; chúng chủ yếu khác về kiểu connector/điện và option.

02 và 03

Đây là các lựa chọn kích thước cổng tương ứng của SY7000.

Thông thường:

• 02 → cổng 1/4
• 03 → cổng 3/8

Tuy nhiên, cần đối chiếu đúng bảng mã SY7000 cho full part number vì vị trí 02/03 trong mã xác định kiểu port của phiên bản đó.

SY7140 phù hợp xi lanh nào?

SY7140 phù hợp nhất với:

Xi lanh tác động kép

Ví dụ:

SY7140
   ↓
CDQ2B32

hoặc:

SY7140
   ↓
MGPM/MGPL

Van cấp khí luân phiên cho hai phía actuator.

SY7140 và SY3120 khác nhau thế nào?

SY7140 phù hợp hơn khi cần lưu lượng khí cao.

SY7140 và SY5140

Hai model đều là van 5/2 single solenoid nhưng thuộc hai series:

SY7140 và SY7160

SY7140 và SY7160 cùng thuộc SY7000 nhưng là hai cấu hình model khác nhau, không nên thay thế trực tiếp nếu chưa kiểm tra bảng mã, số vị trí và chức năng center.

4. Lợi ích khi đưa vào vận hành

Lưu lượng lớn

SY7000 được sử dụng khi cần lưu lượng lớn hơn các dòng SY3000/SY5000.

Điều khiển xi lanh tác động kép

Một van có thể điều khiển:

Tiến + Lùi

Thiết kế phù hợp máy tự động

Dòng SY được thiết kế để tích hợp vào hệ thống manifold và điều khiển tập trung.

24VDC dễ tích hợp

Phù hợp với các tủ điều khiển PLC công nghiệp.

Có nhiều cấu hình connector

L/LZ/LZD/LO/LOZ/LOZD/LZE…

giúp lựa chọn theo yêu cầu đấu dây.

Có LED/chống surge

Các cấu hình Z giúp kiểm tra trạng thái coil và bảo vệ mạch điều khiển.

Dễ lắp manifold

SY7000 sử dụng hệ manifold tương ứng như SS5Y7.

Dễ bảo trì

Connector tháo lắp nhanh giúp giảm thời gian bảo dưỡng.

Phù hợp actuator lớn hơn

Khi xi lanh có bore lớn hoặc cần tốc độ cao, SY7000 có lợi thế về khả năng cung cấp lưu lượng.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Tích hợp SY7140 vào hệ thống điều khiển khí nén.

Nhà tích hợp robot

Điều khiển actuator, kẹp và cơ cấu chấp hành.

Máy lắp ráp

Điều khiển xi lanh đẩy, kéo, ép, định vị.

Máy đóng gói

Điều khiển actuator có chu kỳ liên tục.

Dây chuyền cấp phôi

Điều khiển cơ cấu đẩy/chặn có yêu cầu lưu lượng cao.

Nhà máy sản xuất

Thay thế van SY7000 đang sử dụng.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn đúng SMC SY7140 dựa trên:

• Series SY7000.
• Single solenoid.
• 24VDC.
• Kiểu connector: L / LZ / LZD / LD / LZE / LO / LOZ / LOZD.
• Cổng 02/03.
• Kiểu manual override.
• Có hoặc không có LED/chống surge.
• Manifold SS5Y7.
• Lưu lượng và kích thước xi lanh.

Do chuỗi:

SY7140-5LZD/L/LZ/LD/LOZD/LZE/LO/LOZ-02/03

là nhiều tùy chọn gộp lại, không nên dùng chuỗi này như một part number duy nhất.

Khi thay thế van cũ, nên gửi:

Full part number + ảnh tem van + ảnh connector

để xác định chính xác cấu hình.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC SY7140-5LZD-02 – 5 chiếc

hoặc:

SMC SY7140-5LOZ-03 – 10 chiếc

Đối với hàng thay thế, nên gửi thêm ảnh mã trên thân van để xác nhận đúng connector và port.

8. Câu hỏi thường gặp (FAQ)

SY7140 là gì?

SY7140 là van điện từ khí nén 5 cổng, 2 vị trí, single solenoid, thuộc dòng SY7000 của SMC.

SY7140 là van 5/2 không?

Đúng.

SY7140 có mấy coil?

1 coil – single solenoid.

SY7140 dùng điện áp bao nhiêu?

Với mã 5, điện áp là 24VDC.

L là gì?

L-type plug connector.

LZ là gì?

L-type connector có tùy chọn Light/Surge Voltage Suppressor theo cấu trúc mã.

LZD là gì?

L-type connector + tùy chọn Z và cấu hình D tương ứng trong mã SY7000.

LD là gì?

Một cấu hình L-type connector/lead-wire và option D theo bảng mã SMC.

LZE là gì?

Cấu hình connector/điện đặc biệt của SY7000; cần đối chiếu full code để xác định chính xác.

LO là gì?

Một biến thể L-type connector của SY7000.

LOZ là gì?

LO + tùy chọn Light/Surge tương ứng.

LOZD là gì?

Cấu hình LO + Z + D theo cấu trúc mã SY7000.

Z có nghĩa gì?

Light/Surge Voltage Suppressor trong các cấu hình tương ứng.

02 là cổng gì?

Thông thường là 1/4, theo cấu hình port code của SY7000.

03 là cổng gì?

Thông thường là 3/8, theo cấu hình port code của SY7000.

SY7140 dùng cho xi lanh tác động kép không?

Có, đây là ứng dụng điển hình của van 5/2.

SY7140 có điều khiển được cả tiến và lùi không?

Có.

SY7140 có phù hợp xi lanh lớn không?

Có, đặc biệt khi cần lưu lượng cao hơn.

SY7140 khác SY3120 thế nào?

SY7140 thuộc SY7000, lớn và có khả năng lưu lượng cao hơn SY3000.

SY7140 khác SY5140 thế nào?

SY7140 thuộc SY7000, còn SY5140 thuộc SY5000; SY7000 có quy mô lưu lượng lớn hơn.

SY7140 khác SY7160 thế nào?

Cần xem full part number vì đây là các cấu hình model khác nhau trong SY7000.

SY7140 có phải van 5/3 không?

Không. SY7140 là 5/2.

SY7140 có phải van 3/2 không?

Không.

SY7140 có phải direct operated không?

Không. Dòng SY7000 thuộc nhóm pilot-operated solenoid valve.

SY7140 có dùng cho vacuum không?

Không nên mặc định. SY7140 chủ yếu được sử dụng cho khí nén dương áp.

Có thể dùng SY7140 cho ZPT/ZP3 không?

Không nên dùng như một van vacuum chuyên dụng nếu chưa xác nhận đúng cấu hình ứng dụng.

SY7140 có dùng với CDQ2B32 không?

Có. Đây là một ví dụ phù hợp của van 5/2 với xi lanh tác động kép.

SY7140 có dùng với MGPM/MGPL không?

Có, nếu lưu lượng và cổng phù hợp.

SY7140 có dùng với CXSM không?

Có nếu thông số van đáp ứng yêu cầu actuator.

SY7140 có dùng với MKB Rotary Clamp không?

Có thể trong mạch phù hợp để điều khiển actuator của cơ cấu.

SY7140 có dùng với AS Series không?

Có. SY7140 điều khiển hướng, còn AS điều chỉnh tốc độ.

SY7140 có dùng với ASP không?

Có thể trong mạch cần speed control kết hợp pilot check.

SY7140 có dùng với AQ không?

Có thể bổ sung quick exhaust valve khi cần tăng tốc xả.

SY7140 có dùng với AKH không?

Có thể kết hợp trong mạch cần check valve.

SY7140 có dùng với KQ2V/KQ2L không?

Có. Đây là các fitting để kết nối và định tuyến ống.

SY7140 có dùng với KSL không?

Có thể trong trường hợp đường ống trên cơ cấu chuyển động cần rotary fitting.

SY7140 có manifold không?

Có. Dòng SY7000 sử dụng manifold tương ứng như SS5Y7.

Có thể lắp nhiều SY7140 trên manifold không?

Có, tùy cấu hình manifold.

Có thể kết hợp SY7140 với các van SY khác không?

Có thể trong hệ manifold phù hợp, nhưng cần kiểm tra đúng series và cấu hình.

SY7140 có LED không?

Có ở các cấu hình có Z.

SY7140 có chống surge không?

Có ở các cấu hình có Z hoặc option bảo vệ tương ứng.

SY7140 có manual override không?

Có. Kiểu manual override phụ thuộc full part number.

SY7140 có connector tháo rời không?

Có ở các cấu hình L/LO tương ứng.

Vì sao có nhiều loại L, LO, LZ, LOZ…?

Chúng dùng để xác định kiểu connector, hướng connector và option điện khác nhau.

Có thể chọn L hay LO tùy ý không?

Không nên. Hướng connector có thể ảnh hưởng không gian lắp đặt và đường dây.

02 và 03 có thay thế nhau không?

Không. Chúng là các kích thước cổng khác nhau.

Có thể dùng fitting KQ2V cho SY7140-02 không?

Có thể nếu chuẩn ren và đường ống phù hợp với đúng cấu hình cổng.

SY7140 có phù hợp hệ thống tốc độ cao không?

Có thể, đặc biệt khi cần lưu lượng lớn, nhưng phải kiểm tra response, tubing, fitting, speed controller và actuator đồng bộ.

Vì sao xi lanh chạy chậm dù dùng SY7140?

Có thể do:

• Áp suất thấp.
• Speed controller đóng quá nhiều.
• Ống quá nhỏ.
• Fitting hạn chế lưu lượng.
• Tải quá lớn.
• Van/đường khí bị tắc.

Vì sao xi lanh không chạy?

Kiểm tra:

1. 24VDC.
2. Coil.
3. PLC output.
4. Áp suất nguồn.
5. P/A/B.
6. Manual override.
7. Xi lanh.

Vì sao van có điện nhưng không chuyển?

Có thể do:

• Điện áp không đúng.
• Coil hỏng.
• Áp suất không đủ.
• Connector lỏng.
• Van bị kẹt.

SY7140 có cần khí pilot không?

Đây là van pilot-operated; yêu cầu điều kiện áp suất tối thiểu cần được kiểm tra theo đúng cấu hình model.

SY7140 có cần bộ lọc khí không?

Nên sử dụng khí nén sạch và bộ xử lý khí phù hợp.

Có thể dùng AW20/AW30 trước SY7140 không?

Có thể, nhưng cần chọn bộ điều áp/lọc có lưu lượng phù hợp với SY7000 và actuator.

Có thể dùng AW40 không?

Có trong hệ thống cần lưu lượng lớn hơn, miễn cổng và thông số phù hợp.

Có cần van điều tốc không?

Không bắt buộc, nhưng nên dùng để kiểm soát tốc độ actuator.

Có thể dùng AS1301 với SY7140 không?

Có thể trong một số đường khí nhỏ, nhưng với SY7000 cần kiểm tra passage để tránh hạn chế lưu lượng.

Có thể dùng AS2301 với SY7140 không?

Có thể nếu cỡ ống và lưu lượng phù hợp.

Có thể dùng ASP với SY7140 để giữ piston không?

ASP có pilot check, nhưng khả năng giữ tải phải được đánh giá theo sơ đồ mạch và tải thực tế.

Có thể dùng SY7140 để giữ piston giữa hành trình không?

Không phải chức năng mặc định. Đây là van 5/2, chỉ có hai trạng thái; muốn giữ giữa hành trình cần giải pháp van/mạch phù hợp.

Muốn giữ piston tại chỗ khi mất tín hiệu thì dùng SY7140 được không?

Không nên mặc định. Có thể cần pilot check hoặc cấu hình khác tùy yêu cầu an toàn.

SY7140 có phù hợp với CDQ2B32 không?

Có, đây là tổ hợp van 5/2 và compact cylinder double acting.

SY7140 có phù hợp với MGPM25 không?

Có thể, và lưu lượng của SY7000 phù hợp với các actuator có yêu cầu lớn hơn trong phạm vi thông số.

SY7140 có phù hợp xi lanh bore Ø63 không?

Có thể là lựa chọn phù hợp tùy tốc độ, áp suất và lưu lượng; cần kiểm tra catalogue của actuator và SY7140 cụ thể.

Có cần chọn SY7140 theo bore xi lanh không?

Không trực tiếp. Cần xem bore + tốc độ + áp suất + yêu cầu lưu lượng.

Có cần chọn fitting theo SY7140 không?

Có. Kích thước cổng của SY7140 phải phù hợp với fitting và đường kính ống.

Có thể dùng ống Ø6 mm cho mọi SY7140 không?

Không. Phải chọn đúng cấu hình fitting/cổng và lưu lượng.

Có thể dùng ống Ø8 mm không?

Có ở cấu hình kết nối phù hợp.

Có thể dùng ống Ø10 mm không?

Có thể tùy cấu hình, nhưng cần đối chiếu full code.

02 có phải 2 inch không?

Không. Đây là mã kích thước cổng, thông thường tương ứng 1/4 trong cấu hình SY.

03 có phải 3 inch không?

Không. Đây là mã cổng, thông thường tương ứng 3/8.

SY7140 có phải van chính hãng SMC không?

SY7140 thuộc SY7000, là dòng sản phẩm chính thức của SMC.

Làm sao xác nhận đúng hàng cần thay?

Gửi:

full part number + ảnh tem + ảnh connector + ảnh cổng van.

Có thể đặt theo “SY7140” thôi không?

Không nên. Cần full mã để tránh nhầm connector, port và option.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.
