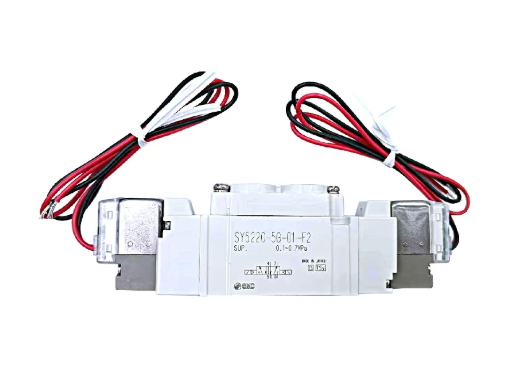

Van điện từ chính hãng SMC SY5220-5GZD/5GZE/G/GZ/5GD-01/C4/C6/C8-F1/F2

Van điện từ SMC SY5220-5GZD/5GZE/G/GZ/5GD-01/C4/C6/C8-F1/F2 – Van khí nén 5 cổng, 2 vị trí, 2 coil

SMC SY5220 là van điện từ khí nén thuộc dòng SY5000, cấu hình 5 cổng – 2 vị trí – 2 cuộn điện (Double Solenoid), được sử dụng để điều khiển xi lanh tác động kép và các cơ cấu chấp hành trong hệ thống tự động hóa. Dòng SY5000 có nhiều lựa chọn về kiểu đấu điện G/L/M/DIN/M8, LED và chống quá áp, manual override, cổng 01/C4/C6/C8, bracket F1/F2. Với mã -5..., điện áp coil là 24VDC.

Lưu ý về mã: SY5220-5GZD/5GZE/G/GZ/5GD-01/C4/C6/C8-F1/F2 là cách liệt kê nhiều biến thể, không phải một mã hoàn chỉnh duy nhất. Cần xác định đầy đủ kiểu đấu điện + LED/chống surge + manual override + cổng + chuẩn ren + bracket trước khi đặt hàng.

1. Tổng quan nhanh sản phẩm

SMC xác nhận SY5220 là 2 Position Double, 24VDC với mã điện áp 5, và SY5000 có manifold tương ứng như SS5Y5.

2. Sản phẩm này là gì và dùng để làm gì?

SY5220 là van điện từ dùng để đảo chiều dòng khí nén.

Van có hai coil, tương ứng hai trạng thái điều khiển.

PLC
 ├── DO1 → Coil A
 └── DO2 → Coil B
          ↓
       SY5220
          ↓
       Xi lanh

Khi coil A hoạt động, van chuyển sang một vị trí.

Khi coil B hoạt động, van chuyển sang vị trí còn lại.

Nhờ vậy có thể điều khiển:

• Xi lanh tác động kép.
• Cơ cấu đẩy.
• Cơ cấu kéo.
• Kẹp khí nén.
• Gripper.
• Actuator.

3. SY5220 thuộc dòng SY5000

SMC chia dòng SY theo kích thước:

SY5220 thuộc:

SY5000

và sử dụng manifold tương ứng như SS5Y5.

4. SY5220 khác SY5120 thế nào?

Đây là hai model rất dễ nhầm.

SMC xác nhận SY5120 là 2 Position Single, còn SY5220 là 2 Position Double.

SY5120

1 coil
 ↓
1 tín hiệu điều khiển

SY5220

Coil A + Coil B
       ↓
2 tín hiệu điều khiển

Do đó không nên thay hai model trực tiếp chỉ vì cùng thuộc SY5000.

5. SY5220 dùng để điều khiển xi lanh tác động kép

Một sơ đồ điển hình:

          SY5220
       ┌──────────┐
  P ──→│          │
       │          ├──→ A
       │          ├──→ B
       └──────────┘
             ↓
      Double Acting
        Cylinder

Trong đó:

• P → nguồn khí.
• A/B → hai phía của xi lanh.
• Cổng xả → khí thoát ra ngoài qua các cổng tương ứng.

6. Hai coil của SY5220

Hai coil cho phép điều khiển hai trạng thái:

DO1 ON
 ↓
Coil A
 ↓
Cylinder → tiến

DO2 ON
 ↓
Coil B
 ↓
Cylinder → lùi

Việc điều khiển chính xác hai coil phải theo logic điện và sơ đồ mạch của máy.

Không nên đồng thời kích hai coil trừ khi hệ thống được thiết kế cho điều kiện đó.

7. Điện áp 24VDC

Trong mã:

SY5220-5…

ký hiệu 5 tương ứng:

24VDC

SMC công bố 5 = 24VDC trong cấu trúc mã SY.

Đây là điện áp phổ biến trong:

• Tủ PLC.
• Máy tự động hóa.
• Robot.
• Dây chuyền sản xuất.

8. Các điện áp khác của dòng SY

SMC công bố các lựa chọn DC:

Và AC:

Tuy nhiên cấu hình AC có giới hạn về kiểu connector và cần đối chiếu bảng áp dụng của SMC.

9. Grommet – ký hiệu G

Trong chuỗi sản phẩm của bạn có:

G / GZ / GZD / GZE

G là:

Grommet

tức dây được đưa trực tiếp ra từ coil theo kiểu grommet.

SMC công bố Grommet có chiều dài dây tiêu chuẩn:

300mm

hoặc cấu hình khác:

600mm.

10. G và GZ khác nhau thế nào?

G

Grommet tiêu chuẩn.

GZ

Grommet + Light/Surge Voltage Suppressor.

SMC xác nhận Z là:

With Light/Surge Voltage Suppressor.

Vì vậy:

GZ = Grommet + LED/Surge suppressor

11. GZD và GZE

Các hậu tố này liên quan đến manual override.

SMC sử dụng các ký hiệu:

• D → Push-turn locking slotted type.
• E → Push-turn locking lever type.

([turn962281search34])

Do đó có thể hiểu:

GZD

Grommet + Light/Surge + Push-turn locking slotted manual override

GZE

Grommet + Light/Surge + Push-turn locking lever manual override

Cấu hình chính xác vẫn cần đối chiếu full part number.

12. LED báo trạng thái

Phiên bản có Z được trang bị:

Light/Surge Voltage Suppressor

SMC xác nhận điều này trong cấu trúc mã SY5

LED giúp kỹ thuật viên kiểm tra nhanh:

PLC output ON
      ↓
Coil energized
      ↓
LED sáng

Điều này thuận tiện cho:

• Chạy thử.
• Bảo trì.
• Xác định lỗi wiring.

13. Surge Voltage Suppressor

Coil van điện từ có thể tạo xung điện áp khi đóng/ngắt.

Phiên bản có Z tích hợp:

Surge Voltage Suppressor

giúp hạn chế xung này.

Đây là một tính năng hữu ích khi nhiều van điện từ được điều khiển bởi PLC.

14. Manual Override

Manual override cho phép kỹ thuật viên tác động van mà không cần tín hiệu điện trong quá trình:

• Lắp đặt.
• Chạy thử.
• Căn chỉnh.
• Chẩn đoán lỗi.
• Bảo trì.

SMC có nhiều loại manual override cho SY5000, trong đó có:

Push-turn locking type

và các biến thể:

• Slotted.
• Lev

15. D và E trong manual override

D

Push-turn Locking Slotted Type

Thao tác bằng rãnh.

E

Push-turn Locking Lever Type

Thao tác bằng cần gạt.

([turn962281search34])

Vì vậy:

GZD ≠ GZE

dù hai loại đều có Grommet và LED/chống surge.

16. Cổng 01

Trong cấu hình:

SY5220-5GZD-01

01 là:

1/8

SMC xác nhận với SY5220 cấu hình 01 có cổng

Đây là lựa chọn phù hợp khi sử dụng hệ thống ren thay vì One-Touch tích hợp.

17. C4 / C6 / C8

SMC cung cấp các phiên bản One-Touch:

Trong catalogue SY5220, SMC liệt kê:

C4 / N3

C6 / N7

C8 / N9

là các cấu hình tương ứng cho ống met

18. C6 – One-Touch Ø6mm

Ví dụ:

SY5220-5LZD-C6

SMC xác nhận:

• SY5000.
• 2 Position Double.
• 24VDC.
• L-type plug.
• LED + surge suppressor.
• Push-turn locking slotted.
• One-touch fitting Ø6mm.
• Ren Rc.
• Có side bracket khi

Đây là một mã rất phổ biến trong hệ thống khí nén.

19. C4 – One-Touch Ø4mm

Cấu hình:

SY5220-5…-C4

dùng One-Touch cho:

ống Ø4mm

Phù hợp với hệ thống cần đường ống nhỏ và compact.

20. C8 – One-Touch Ø8mm

Cấu hình:

SY5220-5…-C8

dùng One-Touch cho:

ống Ø8mm

Phù hợp khi cần lưu lượng lớn hơn so với cỡ Ø4/6mm.

21. 01 và C6 khác nhau thế nào?

Ví dụ:

01
↓
Fitting ren
↓
Ống

C6
↓
Cắm ống trực tiếp

Không nên thay 01 bằng C6 nếu chưa kiểm tra thiết kế đường ống.

22. F1 và F2 là gì?

Trong chuỗi bạn cung cấp:

F1/F2

đây là các lựa chọn liên quan đến bracket/kiểu gá.

SMC xác nhận F2:

With Side Bracket

trên cấu hìn

F2

Có side bracket, giúp cố định van lên hệ thống.

F1

Là cấu hình bracket khác trong hệ SY, cần xác định theo đúng bảng mã của model cụ thể.

23. Vì sao bracket quan trọng?

Bracket giúp:

• Cố định van chắc chắn.
• Giảm rung.
• Dễ bố trí cụm van.
• Thuận tiện bảo trì.

Ví dụ:

     SY5220
   ┌────────┐
   │        │
   └────────┘
      │
   ┌──┴───┐
   │ F2   │
   └──────┘

24. SY5220 với manifold SS5Y5

Đây là một cấu hình rất phổ biến.

SMC xác nhận SY5000 sử dụng các manifold như:

SS5Y5

và nhiều biến thể manif

Ví dụ:

             SS5Y5
      ┌───────┼───────┐
      ↓       ↓       ↓
   SY5220  SY5220  SY5220
      ↓       ↓       ↓
   Cyl 1    Cyl 2    Cyl 3

Điều này giúp tập trung nhiều van trong một cụm.

25. Manifold SS5Y5 có những loại nào?

SMC hiện liệt kê:

• SS5Y5-42 – Bar Stock / Common External EXH / Individual Wiring.
• SS5Y5-42SA – EX510 Gateway.
• SS5Y5-45 – Stacking / DIN Rail / Individual Wiring.
• Các biến thể plug-

Do đó nếu muốn mua cụm van SY5220 hoàn chỉnh, cần chọn thêm manifold tương ứng.

26. Kết hợp với xi lanh khí nén

Ví dụ:

AW
 ↓
SY5220
 ↓
AS
 ↓
CJ2B / CDJ2B

Trong đó:

AW → lọc + điều áp.

SY5220 → điều khiển hướng.

AS → điều chỉnh tốc độ.

CJ2B/CDJ2B → thực hiện chuyển động.

27. Kết hợp với CXSM15

Có thể bố trí:

AW
 ↓
SS5Y5
 ↓
SY5220
 ↓
AS
 ↓
CXSM15

Phù hợp các cơ cấu cần điều khiển xi lanh trục đôi.

28. Kết hợp với MKB Rotary Clamp Cylinder

Một mạch điển hình:

AW
 ↓
SY5220
 ↓
AS
 ↓
MKB
 ↓
Arm kẹp

SY5220 điều khiển chuyển động, AS kiểm soát tốc độ và MKB thực hiện xoay/kẹp.

29. Kết hợp với van xả nhanh AQ

Nếu cần tăng tốc:

SY5220
   ↓
Cylinder
   ↓
AQ
   ↓
Exhaust

AQ giúp khí thoát trực tiếp gần xi lanh.

30. Kết hợp với van điều tốc ASP

Nếu cần:

• Điều chỉnh tốc độ.
• Dừng piston tạm thời.

có thể xem xét:

SY5220
   ↓
ASP
   ↓
Cylinder

ASP khác AS vì có pilot check valve.

31. Kết hợp với công tắc từ/cảm biến

Có thể tạo hệ thống phản hồi:

PLC
 │
 ├──→ SY5220 → Cylinder
 │
 └──← Auto Switch

Một tín hiệu điều khiển chuyển động.

Một tín hiệu phản hồi vị trí.

Điều này giúp PLC quản lý chu trình chính xác hơn.

32. Lợi ích khi đưa vào vận hành

Điều khiển xi lanh tác động kép

Hai coil phù hợp điều khiển hai trạng thái.

24VDC phổ biến

Dễ tích hợp với PLC.

Nhiều kiểu kết nối

Grommet, L plug, M plug, DIN, M8 tùy

Nhiều kích thước cổng

01/C4/C6/C8.

LED và chống surge

Có ở các phiên bản Z.

Manual override

Thuận tiện chạy thử và bảo trì.

Có thể lắp manifold

Dễ mở rộng thành cụm nhiều van.

33. Thông số kỹ thuật tham khảo

Thông số cuối cùng phải đối chiếu theo full par

34. Cách đọc mã SY5220-5GZD-C6-F2

Có thể đọc như sau:

SY
→ Solenoid Valve Series.

5
→ SY5000.

2
→ 2 Position Double.

20
→ Model body/function của SY5000.

5
→ 24VDC.

G
→ Grommet.

Z
→ LED + surge suppressor.

D
→ Push-turn locking slotted manual override.

C6
→ One-Touch Ø6mm.

F2
→ Side Bracket.

Đây là cách đọc theo cấu trúc mã SMC; cần đối chiếu full code cho từng

35. So sánh GZD và GZE

Cả hai đều có thể là 24VDC nếu phần đầu mã là -5....

36. So sánh G và GZ

Vì vậy nếu cần LED báo trạng thái và chống surge, nên chọn cấu hình có Z.

37. So sánh 01 với C6

Nếu hệ thống đã sử dụng ống Ø6mm One-Touch thì C6 thường thuận tiện hơn.

Nếu hệ thống sử dụng fitting ren 1/8 thì 01 phù hợp hơn.

38. Lưu ý về cổng và lưu lượng

Không nên chọn C4/C6/C8 chỉ theo:

“Ống đang có sẵn.”

Cần kiểm tra thêm:

• Bore xi lanh.
• Tốc độ yêu cầu.
• Lưu lượng van.
• Áp suất.
• Chiều dài ống.
• Số lượng van hoạt động đồng thời.

Ống lớn hơn không phải lúc nào cũng mang lại lợi ích nếu van hoặc nguồn khí là điểm hạn chế.

39. Lưu ý về coil 24VDC

Trước khi thay van cần kiểm tra:

24VDC

và loại output của PLC.

Nếu hệ thống dùng 24VDC nhưng lắp nhầm van AC:

Có thể gây lỗi hoặc hỏng coil.

Vì vậy nên đối chiếu full part number, không chỉ nhìn SY5220.

40. Lưu ý khi dùng manual override

Manual override có thể làm van chuyển trạng thái ngay cả khi PLC chưa phát lệnh.

Vì vậy:

Khi bảo trì phải kiểm tra trạng thái máy và nguồn khí trước khi thao tác.

Đặc biệt với máy có tải hoặc cơ cấu chuyển động, manual override có thể gây chuyển động ngoài ý muốn.

42. Chính sách & cam kết

MYTECH hỗ trợ xác định đúng van SMC SY5220 dựa trên:

• SY5220
• Điện áp 24VDC.
• G/GZ/GZD/GZE.
• Cổng 01/C4/C6/C8.
• Chuẩn ren.
• Manual override.
• Bracket F1/F2.
• Manifold SS5Y5.
• Số lượng van cần lắp.

Để tránh nhầm model, khách hàng nên gửi full part number trên thân van hoặc ảnh tem van.

43. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá nên cung cấp:

Full part number + số lượng

Ví dụ:

SMC SY5220-5GZD-01-F2, 5 chiếc.

Hoặc:

SMC SY5220-5GZE-C6, 10 chiếc.

44. Câu hỏi thường gặp (FAQ)

SY5220 là gì?

SY5220 là van điện từ khí nén 5 cổng, 2 vị trí, 2 coil thuộc series SY5000

SY5220 dùng điện áp bao nhiêu?

Các mã có -5... sử dụng *

SY5220 có mấy coil?

2 coil.

SY5220 khác SY5120 thế nào?

SY5120 = 2 vị trí 1 coil, còn **SY5220 = 2 vị trí

SY5220 có mấy cổng?

5 cổng, dùng để điều khiển hướng khí trong hệ thống.

01 là gì?

Cổng 1/8 trong cấu hình t

C4 là gì?

**One-Touch cho ốn

C6 là gì?

**One-Touch cho ốn

C8 là gì?

One-Touch cho ống Ø8mm trong các cấu hình t

G là gì?

Grommet, kiểu đưa dây trực tiếp ra

GZ là gì?

**Grommet + Light/Surge Voltage Supp

GZD là gì?

Grommet + LED/surge + **push-turn locking slotted manual ov

GZE là gì?

Grommet + LED/surge + **push-turn locking lever manual ov

Z có nghĩa gì?

Z là **With Light/Surge Voltage Supp

D là gì?

D là push-turn locking slotted type ở trường manual

E là gì?

E là **push-turn locking leve

F2 là gì?

F2 là cấu hình With Side Bracket trong cấu hình SY5000 được SMC

F1 là gì?

F1 là một cấu hình bracket khác của dòng SY; cần xác định theo đúng bảng mã của full part number.

SY5220 có thể dùng với SS5Y5 không?

Có. SS5Y5 là manifold dành ch

Có thể lắp nhiều SY5220 trên SS5Y5 không?

Có. Manifold cho phép tập trung nhiều van SY5000 thành

SY5220 có điều khiển được xi lanh tác động kép không?

Có. Đây là ứng dụng điển hình của van 5 cổng 2 vị trí 2 coil.

Có thể dùng SY5220 cho MKB Rotary Clamp không?

Có, khi lưu lượng, cổng và sơ đồ mạch khí phù hợp.

Có thể dùng SY5220 cho CJ2B/CDJ2B không?

Có. SY5220 có thể điều khiển xi lanh khí nén thông qua hai đường A/B.

Có thể dùng SY5220 cho CXSM15 không?

Có, khi cổng và lưu lượng phù hợp.

Có thể dùng AS Series cùng SY5220 không?

Có. SY5220 điều khiển hướng, còn AS điều chỉnh tốc độ.

Có thể dùng ASP cùng SY5220 không?

Có. ASP có thêm pilot check valve để hỗ trợ dừng tạm thời.

Có thể dùng AQ cùng SY5220 không?

Có. AQ có thể được bố trí gần xi lanh để hỗ trợ xả nhanh.

Có LED báo trạng thái không?

Có ở các cấu hìn

Có chống surge không?

Có ở các cấu hìn

Có manual override không?

Có. SY5000 có nhiều kiểu manual overrid

GZD và GZE khác nhau gì?

GZD dùng manual override dạng slotted, còn GZE dùng dạng *

01 và C6 có thể thay thế nhau không?

Không phải lúc nào cũng được. 01 là cổng ren 1/8, còn C6 là One-Touch Ø6mm.

C4, C6 hay C8 nên chọn loại nào?

Chọn theo đường kính ống, lưu lượng yêu cầu và cổng của hệ thống.

Cổng C6 có nghĩa là van dùng ống Ø6mm không?

Đúng, trong cấu hình SMC tương ứng C6 là One-Touch cho **ốn

Van SY5220 có dùng 24VDC trực tiếp từ PLC không?

Có thể khi output PLC và dòng coil phù hợp với cấu hình van. Cần kiểm tra thông số I/O trước khi đấu nối.

Có thể cấp nguồn 24VDC cho tất cả SY5220 không?

Chỉ với các mã được cấu hình 5; dòng SY có các điện áp khác nên phải kiểm tra full par

Có thể dùng hai coil cùng lúc không?

Không nên tự ý kích đồng thời. Hãy tuân thủ sơ đồ điều khiển và hướng dẫn SMC.

SY5220 có thể lắp độc lập không?

Có. SMC cung cấp cấu hình body ported/single unit và cũng có các manifol

SY5220 có thể dùng cho manifold DIN rail không?

Có, tùy loại manifold; SMC công bố các manifold SY5000 dạng stacking/DIN rail như **SS

Có thể kết hợp SY5220 với AW30 không?

Có:

AW30 → SY5220 → AS → Cylinder

là một cấu hình khí nén điển hình.

Có thể kết hợp SY5220 với ZSE20B không?

Có. ZSE20B có thể giám sát áp suất/chân không trong hệ thống để phản hồi về PLC, trong khi SY5220 điều khiển actuator.

Có thể dùng SY5220 với cảm biến từ CDJ2B không?

Có. CDJ2B có thể sử dụng auto switch để phản hồi vị trí piston về PLC, còn SY5220 thực hiện điều khiển khí.

Có thể dùng SY5220 trong hệ thống nhiều xi lanh không?

Có. Sử dụng SS5Y5 manifold giúp tập trung nhiều va

Có thể lắp thêm bracket sau khi mua van không?

Một số cấu hình có thể sử dụng bracket riêng; cần xác định đúng loại F1/F2 theo cấu hình van.

Có cần mua gasket khi lắp lên manifold không?

Khi đặt van riêng để lắp manifold, cần kiểm tra cấu hình vì một số phụ kiện manifold/gasket có thể phải đặt riêng. SMC có liệt kê SY5000-GS-1 gasket assembly trong related

SY5220 có tiết kiệm điện không?

Dòng SY có phiên bản power-saving circuit 0,1W, nhưng không áp dụng cho mọi kiểu điện; cần kiểm tra đúng

Có thể thay SY5220 bằng van hãng khác không?

Có thể xét về chức năng nếu kích thước, cổng, điện áp, lưu lượng và logic điều khiển tương thích, nhưng không nên coi là thay thế trực tiếp nếu chưa kiểm tra cơ khí và điện.

SY5220 có phải van 3 vị trí không?

Không. SY5220 là 2 vị trí 2 coil. Nếu cần 3 vị trí, phải chọn model khác như SY5320 hoặc cấu hình t

SY5220 có phải van 5/2 không?

Đúng về chức năng: 5 cổng – 2 vị trí, tương đương cách gọi 5/2 valve, double solenoid.

Có thể dùng SY5220 với xi lanh tác động đơn không?

Có thể có trường hợp phù hợp về mạch, nhưng van 5/2 hai coil thường được sử dụng để điều khiển xi lanh tác động kép.

Nên chọn SY5220 G hay GZ?

Chọn GZ khi cần LED và mạch chống surge; G là Grommet không có tùy

Nên chọn GZD hay GZE?

Chọn theo kiểu manual override mong muốn:

GZD → slotted

**GZE →

Nên chọn 01 hay C6?

Chọn 01 khi dùng đường ren 1/8; chọn C6 khi cần One-Touch Ø6mm.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model, cấu hình vàsố lượng.
