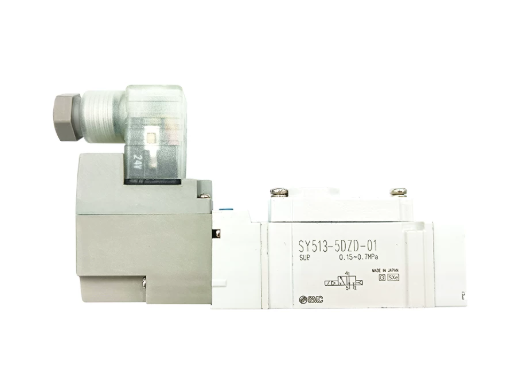

Van điện từ chính hãng SMC SY513/SY313/4G/5GZD/LZD/D-M5/01/02/C4/C6/C8

Van điện từ SMC SY513 / SY313 – Van điện từ khí nén 5 cổng chính hãng, 24VDC, One-Touch

1. Tổng quan nhanh sản phẩm

SMC SY313 và SY513 thuộc dòng van điện từ khí nén SY Series, được thiết kế để điều khiển hướng dòng khí trong các hệ thống tự động hóa. Đây là dòng van 5 cổng, có nhiều cấu hình kết nối điện, cổng khí và One-Touch, phù hợp để điều khiển xi lanh tác động kép, actuator và các cơ cấu khí nén.

Trong cách ghi mã sản phẩm trên thị trường, chuỗi:

SY513 / SY313 / 4G / 5GZD / LZD / D / M5 / 01 / 02 / C4 / C6 / C8

đang gộp nhiều biến thể của dòng SY. Trong đó SY313 thuộc SY3000, còn SY513 thuộc SY5000. SMC hiện xác nhận SY3000/5000 là dòng 5-Port Solenoid Valve, hỗ trợ nhiều kiểu manifold và có thể kết hợp van 3 cổng với van 5 cổng trên cùng hệ thống.

2. Sản phẩm này là gì và dùng để làm gì?

SY313/SY513 là van điện từ khí nén dùng để điều khiển hướng chuyển động của xi lanh và actuator.

Với van 5 cổng, các cổng chính thường gồm:

• P – cổng cấp khí.
• A, B – hai cổng làm việc tới actuator.
• EA, EB – hai cổng xả.

Sơ đồ nguyên lý:

                 SY313 / SY513
              ┌───────────────┐
Nguồn khí ───►│ P             │
              │               │───► A ── Xi lanh
              │               │───► B ── Xi lanh
              └──────┬───┬────┘
                     │   │
                    EA   EB
                     ↓   ↓
                    Xả  Xả

Khi coil được kích hoạt, van thay đổi đường khí giữa P, A và B, làm piston xi lanh tiến hoặc lùi.

Dòng SY3000/5000 được SMC thiết kế cho các hệ thống pilot-operated 4/5-port solenoid valves và hỗ trợ nhiều cấu hình manifold.

3. Thông số kỹ thuật

SMC hiện công bố SY3000 có sonic conductance C = 1,1 dm³/(s·bar), Cv = 0,26 và cỡ xi lanh áp dụng tham khảo Ø40 mm; SY5000 có C = 2,8, Cv = 0,66 và cỡ xi lanh áp dụng tham khảo Ø63 mm. Công suất tiêu chuẩn khoảng 0,35W và có cấu hình power-saving 0,1W.

SY313 và SY513

Các giá trị trên là thông số tham khảo ở cấp series; full part number quyết định chính xác cấu hình.

Ý nghĩa các mã phổ biến

3 và 5

• 3 → SY3000
• 5 → SY5000

SMC xác nhận trực tiếp cấu trúc này trong catalogue SY.

4G / 5G

Đây là các cấu hình liên quan đến kiểu điện/đầu dây của van.

Z

Thông thường được sử dụng cho cấu hình có light/surge suppressor trong các biến thể tương ứng.

LZD

Là cấu hình connector/lead wire và tùy chọn bảo vệ điện theo cấu trúc part number của SY.

D

Liên quan đến cấu hình DIN connector/terminal ở các phiên bản áp dụng.

M5

Cổng ren M5 × 0,8, áp dụng cho cấu hình SY3000 tương ứng.

01

Cổng 1/8, tùy thuộc series.

02

Cổng 1/4, dùng trên các cấu hình SY5000/7000 tương ứng.

C4 / C6 / C8

Đầu nối One-Touch cho các loại ống:

• C4 → Ø4 mm
• C6 → Ø6 mm
• C8 → Ø8 mm

SMC xác nhận C4/C6/C8 là các tùy chọn One-Touch cho đường ống metric; C8 được áp dụng cho SY5000 trong cấu hình tương ứng.

4. Lợi ích khi đưa vào vận hành

Điều khiển xi lanh nhanh và ổn định

SY313/SY513 được thiết kế để điều khiển các actuator khí nén, đặc biệt là xi lanh tác động kép.

Thiết kế compact

Dòng SY có kích thước nhỏ nhưng vẫn cung cấp khả năng lưu lượng phù hợp với nhiều loại actuator. SMC cho biết việc tăng lưu lượng cho phép giảm kích thước van và tiết kiệm không gian.

Tiết kiệm điện

Dòng SY có cấu hình:

0,35W tiêu chuẩn

và:

0,1W với mạch tiết kiệm điện.

Điều này đặc biệt hữu ích khi máy có số lượng van lớn.

Nhiều lựa chọn đấu nối

Có các cấu hình:

• Grommet.
• Connector.
• DIN.
• One-Touch.

giúp dễ tích hợp với tủ điều khiển và đường ống.

One-Touch thuận tiện bảo trì

Các cấu hình C4/C6/C8 cho phép cắm trực tiếp ống vào van, giảm thời gian lắp đặt.

Dễ mở rộng bằng manifold

SY3000 và SY5000 có các manifold tương ứng như:

SS5Y3 và SS5Y5.

Có thể kết hợp van 3 cổng và 5 cổng

SMC xác nhận van 3-port và 5-port có thể kết hợp lắp trên cùng hệ thống.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM: tích hợp van vào hệ thống điều khiển khí nén.

Nhà tích hợp robot: điều khiển actuator, gripper và cơ cấu chuyển động.

Nhà máy sản xuất: thay thế van SY cũ trong hệ thống tự động hóa.

Máy lắp ráp: điều khiển xi lanh đẩy, kéo, kẹp và định vị.

Máy đóng gói: điều khiển các cơ cấu khí nén theo chu kỳ.

Đơn vị bảo trì: thay thế đúng model SY3000/SY5000 và đúng kiểu kết nối.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn van điện từ SMC SY313/SY513 theo:

• SY3000 hoặc SY5000.
• Điện áp coil.
• Kiểu đấu điện.
• Có/không có LED và mạch chống surge.
• Cổng M5 / 1/8 / 1/4.
• Đầu nối ống C4 / C6 / C8.
• Kiểu manifold.
• Cấu hình single/double solenoid.
• Nhu cầu lưu lượng và kích thước xi lanh.

Để tránh đặt nhầm mã, đặc biệt với chuỗi mã dài như:

SY513/SY313-4G/5GZD/LZD/D-M5/01/02-C4/C6/C8

khách hàng nên cung cấp full part number trên thân van hoặc ảnh tem van.

SMC có hệ thống Product Number Check và CAD theo full part number để xác định chính xác cấu hình.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC SY313-5GZD-C6, 10 chiếc

hoặc:

SMC SY513-5LZD-02, 5 chiếc

8. Câu hỏi thường gặp (FAQ)

SY313 là gì?

SY313 thuộc SY3000, là van điện từ khí nén 5 cổng của SMC.

SY513 là gì?

SY513 thuộc SY5000, là van điện từ khí nén 5 cổng của SMC.

SY313 và SY513 khác nhau thế nào?

SY313 thuộc SY3000, còn SY513 thuộc SY5000; SY5000 có khả năng lưu lượng lớn hơn và phù hợp cỡ actuator lớn hơn.

SY313/SY513 là van mấy cổng?

Đây là van 5 cổng.

SY313/SY513 có dùng cho xi lanh tác động kép không?

Có. Đây là ứng dụng điển hình của van 5 cổng.

SY313 có điều khiển được xi lanh Ø40 không?

SMC đưa Ø40 mm làm cỡ xi lanh áp dụng tham khảo của SY3000. Việc lựa chọn cuối cùng vẫn cần xem tốc độ và lưu lượng thực tế.

SY513 có dùng cho xi lanh Ø63 không?

SMC đưa Ø63 mm làm cỡ xi lanh áp dụng tham khảo của SY5000.

Mã 3 có ý nghĩa gì?

3 biểu thị SY3000.

Mã 5 có ý nghĩa gì?

Trong phần series, 5 biểu thị SY5000; trong trường điện áp, 5 của mã coil tương ứng 24VDC. Cần đọc theo vị trí của ký tự trong full part number.

C4 là gì?

One-Touch fitting cho ống Ø4 mm.

C6 là gì?

One-Touch fitting cho ống Ø6 mm.

C8 là gì?

One-Touch fitting cho ống Ø8 mm, được SMC áp dụng cho SY5000 ở cấu hình tương ứng.

M5 là gì?

Cổng ren M5 × 0,8 ở cấu hình SY3000 tương ứng.

01 là gì?

Cổng 1/8 trong cấu hình tương ứng của dòng SY.

02 là gì?

Cổng 1/4 trong các cấu hình SY5000/7000 áp dụng.

SY313 dùng C8 được không?

Không phải mọi cấu hình SY3000 đều dùng C8. Catalogue SMC thể hiện C8 thuộc cấu hình SY5000 trong bảng port size tương ứng.

SY513 dùng C4 được không?

Tùy cấu hình cụ thể; bảng mã SMC cần được kiểm tra theo full part number.

SY513 dùng C6 được không?

Có cấu hình C6 cho SY5000 được SMC liệt kê.

SY513 dùng C8 được không?

Có, C8 được SMC liệt kê cho SY5000.

G là gì?

Là một kiểu Grommet/đấu dây trong cấu trúc mã điện của dòng SY.

D là gì?

Liên quan đến cấu hình DIN terminal/connector ở phiên bản áp dụng.

Z là gì?

Trong các cấu hình tương ứng, Z biểu thị tùy chọn light/surge suppressor.

GZD là gì?

Là cấu hình điện Grommet kết hợp tùy chọn bảo vệ/hiển thị điện theo cấu trúc mã SMC.

LZD là gì?

Là một cấu hình kiểu connector/lead wire kết hợp tùy chọn bảo vệ điện của SY.

SY Series có tiết kiệm điện không?

Có. SMC công bố khoảng 0,35W tiêu chuẩn và 0,1W với power-saving circuit.

SY3000 lưu lượng bao nhiêu?

SMC công bố C = 1,1 dm³/(s·bar), Cv = 0,26 ở điều kiện đặc trưng của series.

SY5000 lưu lượng bao nhiêu?

SMC công bố C = 2,8 dm³/(s·bar), Cv = 0,66 ở điều kiện đặc trưng của series.

SY313 có nhỏ gọn không?

Có. SY3000 thuộc dòng van compact của SMC.

SY513 có nhỏ gọn không?

Có, nhưng SY5000 lớn hơn SY3000 để đáp ứng lưu lượng cao hơn.

SY3000 và SY5000 có dùng chung manifold không?

Không. SMC có manifold tương ứng như SS5Y3 cho SY3000 và SS5Y5 cho SY5000.

Có thể lắp van 3 cổng và 5 cổng cùng hệ thống không?

Có. SMC xác nhận có thể combined mounting of a 3-port valve and a 5-port valve.

Có thể dùng SY313 với xi lanh CJ2B/CDJ2B không?

Có thể, miễn cổng, lưu lượng, áp suất và kích thước actuator phù hợp.

Có thể dùng SY513 với CXSM không?

Có thể khi lưu lượng và cổng phù hợp.

Có thể dùng SY513 với MKB Rotary Clamp không?

Có thể dùng để điều khiển cơ cấu khí nén của MKB nếu thiết kế mạch phù hợp.

Có thể dùng SY313/SY513 với AS Series không?

Có. SY điều khiển hướng, còn AS điều chỉnh tốc độ.

Có thể dùng SY313/SY513 với AQ không?

Có. AQ có thể được dùng để xả nhanh trong những mạch cần tăng tốc actuator.

Có thể dùng SY313/SY513 với AKH không?

Có. AKH là van một chiều, còn SY là van điều khiển hướng.

Có thể dùng SY313/SY513 với KQ2V/KQ2L không?

Có. KQ2V/KQ2L là các loại fitting dùng để kết nối và định tuyến ống.

Có thể dùng SY313/SY513 với KSL không?

Có thể, đặc biệt khi đường ống cần xử lý chuyển động; KSL là rotary fitting.

SY313/SY513 có dùng với vacuum không?

Dòng SY chủ yếu là van điều khiển khí nén. Các ứng dụng vacuum cần kiểm tra đúng cấu hình và mạch cụ thể trước khi sử dụng.

SY313/SY513 có phải van điện từ trực tiếp không?

Dòng SY3000/5000 được SMC phân loại trong nhóm Pilot Operated 4/5 Port Solenoid Valves, không phải dòng direct-operated như VK332.

SY313/SY513 có mấy coil?

Điều này phụ thuộc full model; dòng SY có cả single solenoid và double solenoid. Catalogue SMC đưa ví dụ SY3140 là single solenoid và SY3240 là double solenoid.

SY313 và SY513 có single/double solenoid không?

Có, tùy model.

SY3140 khác SY3240 thế nào?

Trong ví dụ catalogue SMC:

• SY3140 = Single solenoid
• SY3240 = Double solenoid.

SY313 có giống SY3140 không?

Không hoàn toàn. SY313 trong tên listing là cách ghi chưa đầy đủ; full part number như SY3140-5G mới xác định rõ cấu hình chức năng.

Vì sao phải lấy full part number?

Vì cùng series có thể khác:

• Số coil.
• Kiểu điện.
• Điện áp.
• Cổng.
• One-Touch.
• Manifold.
• Option bảo vệ điện.

Cổng C4/C6/C8 có ý nghĩa gì?

Đây là đường kính ống One-Touch, không phải mã series.

C4 có phải 4 bar không?

Không. C4 ở đây là One-Touch cho ống Ø4 mm.

C6 có phải 6 bar không?

Không. C6 là One-Touch Ø6 mm.

C8 có phải 8 bar không?

Không. C8 là One-Touch Ø8 mm.

Cổng 01 có phải 1 inch không?

Không. 01 tương ứng 1/8 trong bảng mã cổng của dòng SY.

Cổng 02 có phải 2 inch không?

Không. 02 tương ứng 1/4 trong cấu hình áp dụng.

SY3000 và SY5000 khác nhau chủ yếu ở đâu?

SY5000 có lưu lượng lớn hơn và phù hợp actuator lớn hơn: Cv 0,66/Ø63 so với Cv 0,26/Ø40 của SY3000 theo dữ liệu series SMC.

Có thể dùng SY3000 thay SY5000 không?

Không nên mặc định. Cần kiểm tra lưu lượng và kích thước cổng.

Có thể dùng SY5000 thay SY3000 không?

Không nên mặc định vì kích thước và cấu hình manifold khác nhau.

SY có dùng trong máy tốc độ cao không?

Có thể, tùy model và yêu cầu chu kỳ. Cần xem đặc tính lưu lượng và thời gian đáp ứng của full part number.

SY có dùng cho dây chuyền tự động hóa không?

Có, đây là ứng dụng điển hình của SY Series.

SY có dùng cho robot không?

Có, đặc biệt trong các hệ thống robot sử dụng actuator khí nén.

Có thể mua riêng một van SY không?

Có, tùy model. SY được cung cấp dưới dạng van đơn cũng như cấu hình manifold.

Có thể mua cả cụm manifold SY không?

Có. SMC cung cấp các manifold như SS5Y3, SS5Y5, SS5Y7 và SS5Y9.

Có thể kết hợp van trên DIN rail không?

Có. SMC cung cấp nhiều tùy chọn manifold, bao gồm DIN rail, stacking type và aluminum body manifold.

Có thể sử dụng SY với interface regulator không?

Có. SMC xác nhận dòng SY3000/5000/7000/9000 hỗ trợ interface regulators.

SY có phiên bản power-saving không?

Có, mức công suất khoảng 0,1W với mạch tiết kiệm điện ở cấu hình tương ứng.

SY có tiết kiệm không gian không?

Có. SMC nhấn mạnh việc tăng lưu lượng giúp giảm kích thước van, từ đó tiết kiệm không gian.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.

Cần cung cấp gì để báo đúng mã SY313/SY513?

Tốt nhất gửi full part number trên thân van + ảnh van + số lượng cần mua.
