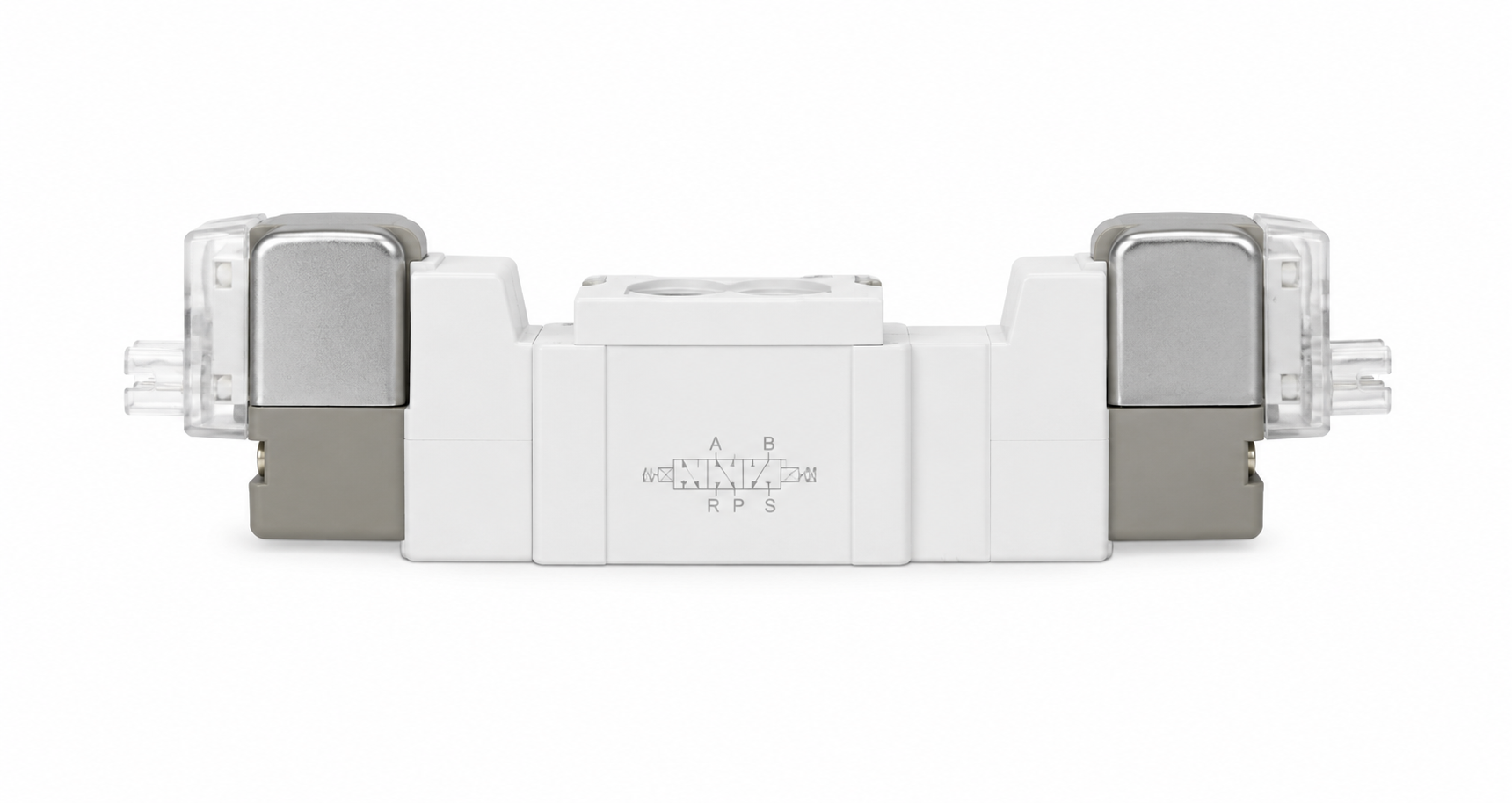

Van điện từ chính hãng SMC SY3420-5LZD-M5/5L/5LZ/5LD/C4/C6/F1/F2

Van điện từ SMC SY3420-5LZD-M5/5L/5LZ/5LD/C4/C6/F1/F2 chính hãng

1. Tổng quan nhanh sản phẩm

SMC SY3420 thuộc dòng SY3000, là van điện từ khí nén 5 cổng, 3 vị trí, trung tâm xả (3 Position Exhaust Center), sử dụng 24VDC ở cấu hình mã 5. Van được thiết kế cho các hệ thống tự động hóa cần điều khiển chính xác chuyển động của xi lanh khí nén và actuator.

Dòng SY3420 có nhiều lựa chọn về kiểu đấu điện như L-type plug connector, tùy chọn LED/chống surge, cổng khí M5 hoặc One-Touch C4/C6, cùng các loại bracket F1/F2. SMC cũng hỗ trợ lắp SY3000 trên nhiều dạng manifold như SS5Y3, và có thể kết hợp van 3 cổng và 5 cổng trong cùng hệ thống.

Lưu ý về mã: SY3420-5LZD-M5/5L/5LZ/5LD/C4/C6/F1/F2 là cách gộp nhiều biến thể. Không phải toàn bộ chuỗi này là một mã hoàn chỉnh duy nhất. Ví dụ SMC xác nhận SY3420-5MZD-C6-F2 là một mã hoàn chỉnh, còn SY3420-5LZD là cấu hình L-type plug, LED/surge và manual override dạng slotted.

2. Sản phẩm này là gì và dùng để làm gì?

SY3420 là van điện từ khí nén dùng để điều khiển hướng và trạng thái của dòng khí đến xi lanh/actuator.

Khác với SY3120 hoặc SY3220, SY3420 là van 3 vị trí – trung tâm xả.

Có thể hình dung:

             SY3420
          ┌──────────┐
Nguồn P ─►│          │
          │  3 vị trí│
          │          ├──► A
          │          ├──► B
          └──────────┘
             ↓    ↓
            EA    EB
             ↓    ↓
            Xả    Xả

Ba trạng thái của van cho phép:

• Điều khiển actuator theo chiều 1.
• Điều khiển actuator theo chiều 2.
• Khi ở vị trí trung tâm, hai cổng làm việc được xả theo cấu hình Exhaust Center.

Điều này phù hợp với các hệ thống cần trạng thái trung tâm để xả áp hai phía của cơ cấu chấp hành. SMC xác định trực tiếp SY3420 là 3 Position Exhaust Center.

3. Thông số kỹ thuật

SMC xác nhận SY3420-5MZD-C6-F2 có các đặc tính: SY3000, 3 Position Exhaust Center, 24VDC, M-type plug connector 300mm, Light/Surge Suppressor, Push-turn Locking Slotted, One-Touch Ø6mm và Side Bracket F2.

Kiểu van 3 vị trí – trung tâm xả

Điểm đặc biệt của SY3420 là trạng thái trung tâm:

Vị trí 1
→ Actuator chuyển động

     ↓

Vị trí 2
→ Trung tâm xả
→ Hai phía actuator được xả theo cấu hình

     ↓

Vị trí 3
→ Actuator chuyển động theo chiều ngược lại

Vì vậy, SY3420 phù hợp khi thiết kế cần một trạng thái trung tâm để xả khí, thay vì giữ áp như van Closed Center hoặc tiếp tục cấp áp như Pressure Center.

SMC phân biệt rõ SY3420 là 3 Position Exhaust Center, trong khi SY3320 là 3 Position Closed Center và SY3520 là 3 Position Pressure Center.

5 – điện áp 24VDC

Trong mã:

SY3420-5…

5 là:

24VDC

SMC xác nhận trực tiếp thông số Rated Voltage = 24 VDC cho các mã như SY3420-5MZD-C6-F2.

L – L-type Plug Connector

Cấu hình:

5L…

sử dụng L-type Plug Connector.

SMC xác nhận kiểu connector L có:

Lead wire length 300 mm

ở cấu hình tương ứng.

Đây là dạng đấu dây thuận tiện trong máy tự động hóa khi cần connector tháo rời.

Z – LED và chống surge

Ví dụ:

SY3420-5LZD…

Trong cấu trúc mã, Z là:

With Light/Surge Voltage Suppressor

tức có:

• Đèn báo.
• Mạch chống xung điện áp cho coil.

SMC xác nhận chính xác Z = With Light/Surge Voltage Suppressor.

D – Manual Override dạng slotted

Trong:

5LZD

D là:

Push-turn Locking Slotted Type

Đây là kiểu manual override có thể thao tác bằng dụng cụ phù hợp để kiểm tra van khi chạy thử hoặc bảo trì.

M5 – cổng ren M5

Ở cấu hình:

SY3420-5LZD-M5

cổng A/B sử dụng:

M5 × 0,8

SMC xác nhận cấu hình M5 thuộc SY3000.

C4 – One-Touch Ø4 mm

Cấu hình:

…-C4

dùng:

One-Touch fitting cho ống Ø4 mm.

C6 – One-Touch Ø6 mm

Cấu hình:

…-C6

dùng:

One-Touch fitting cho ống Ø6 mm.

SMC xác nhận trực tiếp trên SY3420-5MZD-C6-F2.

F1 – Foot Bracket

SMC xác nhận:

F1 = With Foot Bracket

Ví dụ với cấu hình SY3000, SMC mô tả F1 là With Foot Bracket.

Bracket chân giúp cố định van từ phía dưới.

F2 – Side Bracket

SMC xác nhận:

F2 = With Side Bracket.

Phù hợp khi cần cố định van theo phương bên.

4. Lợi ích khi đưa vào vận hành

Điều khiển 3 trạng thái

SY3420 có 3 vị trí, giúp tạo thêm trạng thái trung tâm bên cạnh hai hướng chuyển động.

Trung tâm xả

Ở vị trí trung tâm, van thực hiện chức năng Exhaust Center, phù hợp với các mạch cần xả khí khỏi phần actuator theo thiết kế.

24VDC dễ tích hợp

Phù hợp với hệ thống PLC và tủ điều khiển công nghiệp.

Thiết kế compact

SY3000 được SMC phát triển theo hướng nhỏ gọn nhưng vẫn đáp ứng lưu lượng cần thiết cho nhiều actuator.

Tiết kiệm điện

Dòng SY có cấu hình 0,35W tiêu chuẩn và khoảng 0,1W với power-saving circuit ở các cấu hình phù hợp.

Có One-Touch

C4/C6 giúp cắm ống trực tiếp, giảm thời gian lắp đặt.

Có LED/chống surge

Các model có Z giúp dễ kiểm tra trạng thái coil và hạn chế xung điện.

Nhiều kiểu gá

Có thể chọn F1 hoặc F2 theo phương án lắp đặt.

Dễ tích hợp manifold

SY3000 sử dụng các manifold như SS5Y3 và SMC cung cấp nhiều dạng manifold khác nhau.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM: sử dụng SY3420 cho các cơ cấu cần 3 trạng thái điều khiển và trạng thái trung tâm xả.

Nhà tích hợp tự động hóa: kết hợp với PLC, xi lanh, cảm biến vị trí và van điều tốc.

Máy lắp ráp: điều khiển cơ cấu đẩy, kéo, định vị.

Máy cấp phôi: điều khiển actuator và cơ cấu chặn.

Máy đóng gói: điều khiển các cơ cấu chuyển động theo chu kỳ.

Đơn vị bảo trì: thay thế van SY3420 đúng cấu hình.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn đúng SMC SY3420 theo:

• SY3420 – 3 Position Exhaust Center.
• Điện áp 24VDC.
• Kiểu connector L/M.
• Có hoặc không có LED + surge suppressor.
• Cổng M5 / C4 / C6.
• Bracket F1 / F2.
• Cấu hình manifold SS5Y3.
• Nhu cầu lưu lượng và kích thước xi lanh.

SMC hiện xác nhận các cấu hình thực tế của SY3420, chẳng hạn SY3420-5MZD-C6-F2; vì vậy khi thay thế cần đối chiếu full part number, không nên chỉ dựa trên tên SY3420.

Lưu ý quan trọng: SY3420 khác SY3120, SY3220 và SY3320 về số vị trí/chức năng trung tâm. SMC xác định SY3420 = 3 Position Exhaust Center.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC SY3420-5LZD-C6-F2 – 5 chiếc

hoặc:

SMC SY3420-5LZD-M5-F1 – 10 chiếc

Việc cung cấp full code giúp xác định chính xác kiểu connector, cổng khí, bracket và option bảo vệ điện.

8. Câu hỏi thường gặp (FAQ)

SY3420 là gì?

SY3420 là van điện từ khí nén 5 cổng, 3 vị trí, trung tâm xả thuộc dòng SY3000 của SMC.

SY3420 là van 3/2 hay 5/3?

SY3420 là van 5/3: 5 cổng, 3 vị trí.

SY3420 có mấy vị trí?

3 vị trí.

Trung tâm của SY3420 là gì?

Exhaust Center – trung tâm xả.

SY3420 dùng điện áp bao nhiêu?

Với mã -5..., điện áp là 24VDC.

SY3420 có dùng cho xi lanh tác động kép không?

Có. Van 5/3 được sử dụng để điều khiển các actuator hai phía, tùy thiết kế mạch.

SY3420 có giống SY3120 không?

Không. SY3120 là 2 Position Single, còn SY3420 là 3 Position Exhaust Center.

SY3420 khác SY3220 thế nào?

SY3220 là 2 Position Double, còn SY3420 là 3 Position Exhaust Center.

SY3420 khác SY3320 thế nào?

SY3320 là 3 Position Closed Center, còn SY3420 là 3 Position Exhaust Center.

SY3420 khác SY3520 thế nào?

SY3420 là Exhaust Center, còn SY3520 là Pressure Center.

L trong SY3420-5L… là gì?

L-type Plug Connector, theo cấu hình SMC tương ứng.

M trong mã SY3420 là gì?

M là M-type Plug Connector with Lead Wire, ví dụ SMC xác nhận SY3420-5MZD-C6-F2 sử dụng M-type connector và dây 300 mm.

Z là gì?

Light/Surge Voltage Suppressor – đèn báo và mạch chống surge.

D là gì?

Push-turn Locking Slotted Type manual override.

M5 là gì?

Cổng M5 × 0,8 trong cấu hình SY3000 tương ứng.

C4 là gì?

One-Touch cho ống Ø4 mm.

C6 là gì?

One-Touch cho ống Ø6 mm.

F1 là gì?

Foot Bracket – bracket chân.

F2 là gì?

Side Bracket – bracket bên.

SY3420 có LED không?

Có ở các cấu hình có Z.

SY3420 có chống surge không?

Có ở các cấu hình có Z.

SY3420 có manual override không?

Có. Cấu hình D là manual override dạng push-turn locking slotted.

SY3420 có One-Touch không?

Có, tùy cấu hình như C4/C6.

C4 và C6 khác nhau thế nào?

• C4 → ống Ø4 mm
• C6 → ống Ø6 mm

SY3420 có manifold không?

Có. SMC xác nhận dòng SY có manifold như SS5Y3, SS5Y5, SS5Y7 và SS5Y9 tùy series/cấu hình.

SY3420 thuộc manifold nào?

SY3420 thuộc SY3000, nên có thể sử dụng manifold SS5Y3 theo cấu hình phù hợp.

Có thể kết hợp SY3420 với van 3 cổng không?

Có. SMC xác nhận combined mounting of 3-port valve and 5-port valve is possible trong hệ SY.

SY3420 có tiết kiệm điện không?

Có cấu hình power-saving circuit khoảng 0,1W; loại tiêu chuẩn khoảng 0,35W trong các cấu hình được SMC công bố.

SY3420 có dùng với PLC 24VDC không?

Có, với cấu hình 5 = 24VDC và điều kiện output PLC phù hợp.

Có thể dùng SY3420 với xi lanh CDJP2B không?

Có thể nếu cổng, lưu lượng và mạch điều khiển phù hợp.

Có thể dùng SY3420 với CXSM15 không?

Có thể nếu lưu lượng và cấu hình cổng đáp ứng yêu cầu actuator.

Có thể dùng SY3420 với MKB không?

Có thể trong các mạch điều khiển actuator phù hợp; cần kiểm tra yêu cầu chuyển động và trạng thái trung tâm.

Có thể dùng AS1301F/AS2301F cùng SY3420 không?

Có. SY3420 điều khiển hướng, còn AS điều chỉnh tốc độ.

Có thể dùng AQ cùng SY3420 không?

Có thể bố trí AQ trong mạch khi cần xả nhanh, tùy thiết kế.

Có thể dùng AKH cùng SY3420 không?

Có thể sử dụng AKH ở vị trí phù hợp khi mạch cần kiểm soát dòng một chiều.

Có thể dùng KQ2V/KQ2L cùng SY3420 không?

Có. Đây là các fitting dùng để kết nối và định tuyến đường ống.

Có thể dùng KSL cùng SY3420 không?

Có thể nếu đường ống nằm ở cơ cấu cần chuyển động và fitting rotary là cần thiết.

SY3420 có phải van 2 coil không?

Tên SY3420 không nên được hiểu chỉ bằng số 2 là double solenoid; full part number phải được xác nhận. SMC hiện xác nhận SY3420 là 3 Position Exhaust Center, và cấu hình coil phải đọc theo bảng mã đầy đủ.

SY3420 có phải loại trung tâm đóng không?

Không. SY3420 là trung tâm xả; SY3320 mới là closed center trong cấu hình tương ứng.

Trung tâm xả có tác dụng gì?

Khi van ở vị trí giữa, mạch được thiết kế để xả khí ở các cổng làm việc, giúp giảm áp ở actuator theo cấu hình mạch.

Exhaust Center có giúp khóa xi lanh không?

Không nên dùng Exhaust Center với mục đích mặc định là khóa piston tại chỗ. Khi cần giữ vị trí, phải thiết kế mạch khóa phù hợp.

Exhaust Center có làm xi lanh mất áp không?

Ở trạng thái trung tâm, khí tại các cổng làm việc được xả theo cấu hình van, nên actuator có thể mất lực giữ khí nén.

Nếu muốn giữ xi lanh khi mất tín hiệu thì nên dùng loại nào?

Tùy mục tiêu, có thể cần Closed Center, pilot check hoặc cơ cấu khóa riêng. Không nên thay đổi chỉ dựa trên tên van.

SY3420 có dùng được với áp suất thấp không?

Dòng SY3000 là van pilot-operated; điều kiện áp suất tối thiểu phải xem theo đúng cấu hình và catalogue của SMC.

SY3420 có lưu lượng lớn không?

SY3000 được thiết kế compact; lưu lượng thực tế phụ thuộc cấu hình cổng. Không nên đánh giá lưu lượng chỉ bằng tên model.

Cổng M5 có nhỏ không?

M5 là cổng nhỏ, phù hợp với hệ thống compact và actuator tương ứng.

C6 có phải fitting 6 mm không?

Đúng, C6 là One-Touch cho ống Ø6 mm.

F1 và F2 khác nhau thế nào?

• F1 → Foot Bracket
• F2 → Side Bracket.

Có thể lắp bracket sau không?

Một số cấu hình có bracket liên quan; cần kiểm tra đúng part number/phụ tùng của SMC trước khi mua riêng.

SY3420 có phù hợp máy tự động hóa không?

Có, đặc biệt trong các hệ thống điều khiển khí nén cần ba trạng thái.

SY3420 có phù hợp robot không?

Có thể dùng trong hệ thống robot có actuator khí nén, miễn thông số lưu lượng và chu kỳ phù hợp.

SY3420 có phù hợp máy lắp ráp không?

Có.

Có thể dùng SY3420 cho cơ cấu kẹp không?

Có, nếu actuator và mạch điều khiển phù hợp.

Có thể dùng SY3420 cho cơ cấu đẩy không?

Có.

Có thể dùng SY3420 để điều khiển xi lanh tiến/lùi không?

Có; trạng thái trung tâm xả bổ sung thêm một trạng thái so với van 5/2.

Có cần van điều tốc với SY3420 không?

Không bắt buộc, nhưng nếu cần kiểm soát tốc độ piston nên dùng AS Series.

Có cần bộ lọc điều áp trước SY3420 không?

Nên sử dụng hệ thống xử lý khí phù hợp để cung cấp khí sạch và ổn định cho van.

Có thể dùng AW20/AW30 trước SY3420 không?

Có khi cổng, áp suất và lưu lượng phù hợp.

Có thể dùng SY3420 với ZSE20B không?

Có thể sử dụng cảm biến áp suất để giám sát hệ thống, nhưng hai thiết bị có chức năng khác nhau.

Có thể dùng SY3420 với ZFC/ZH/ZPT không?

Được trong hệ thống có cả phần khí nén và vacuum nếu thiết kế phù hợp; SY3420 bản thân là van điều khiển khí nén, không phải vacuum pad hoặc vacuum generator.

SY3420 có phải van vacuum không?

Không. Đây là van điều khiển khí nén; không nên mặc định sử dụng cho vacuum nếu chưa xác nhận đúng cấu hình.

Có thể dùng SY3420 thay SY3120 không?

Không nên thay trực tiếp vì chức năng trung tâm và số vị trí khác nhau.

Có thể dùng SY3420 thay SY3320 không?

Không. SY3420 = Exhaust Center, SY3320 = Closed Center.

Có thể dùng SY3420 thay SY3520 không?

Không nên; hai loại có chức năng trung tâm khác nhau.

Có thể dùng SY3420-5LZD-M5 thay SY3420-5LZD-C6 không?

Chỉ khi cổng khí và fitting của hệ thống cho phép. M5 và C6 là hai cấu hình kết nối khác nhau.

Có thể dùng C4 thay C6 không?

Chỉ khi ống và hệ thống được thiết kế cho Ø4 mm. Không phải thay thế cơ khí trực tiếp.

Có thể dùng F1 thay F2 không?

Có thể chỉ ở góc độ phương án gá nếu không gian cơ khí cho phép; hai bracket có cách lắp khác nhau.

Có thể mua van không kèm bracket không?

Có. Ví dụ SMC có model không có bracket và model có F1/F2.

SY3420 có thể lắp manifold không?

Có, với manifold tương thích SY3000 như SS5Y3.

Có thể lắp riêng từng van không?

Có. SMC cung cấp cả body ported/single unit và cấu hình manifold.

Có thể mua đúng một chiếc SY3420 không?

Có, tùy tình trạng kho và cấu hình cần đặt.

Khi thay van cũ cần cung cấp gì?

Tốt nhất cung cấp:

Full part number + ảnh tem van + kiểu cổng + kiểu connector + số lượng.

Tại sao cần full part number?

Vì cùng SY3420 có thể khác:

• Connector.
• LED/surge.
• Cổng M5/C4/C6.
• Bracket F1/F2.
• Option khác.

SY3420-5LZD-M5 và SY3420-5LZ-C6 có giống nhau không?

Không. Một mã có M5, mã kia có C6; kiểu fitting khác nhau.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.
