Van điện từ chính hãng SMC SY3120-5LZD/L/LZ/LD/5LZE-M5/C4/C6-F1/F2-X90

Van điện từ SMC chính hãng SY3120-5LZD/L/LZ/LD/5LZE – 24VDC, cổng M5/C4/C6, tùy chọn F1/F2/X90

SMC SY3120 là dòng van điện từ khí nén 5 cổng, 2 vị trí, 1 coil (single solenoid) thuộc series SY3000, dùng để điều khiển hướng khí cho xi lanh và actuator trong các hệ thống tự động hóa. Dòng này có nhiều cấu hình về đầu nối điện L/M, đèn báo và chống surge, kiểu manual override, cổng M5 hoặc One-Touch C4/C6, bracket F1/F2 và phiên bản X90 dùng vật liệu fluororubber ở main valve.

Lưu ý: SY3120-5LZD, SY3120-5LZ, SY3120-5LD, SY3120-5LZE không phải các mã hoàn toàn giống nhau. Các ký hiệu sau 5 thể hiện kiểu đầu nối, đèn/chống surge và manual override khác nhau. Vì vậy khi thay thế cần đối chiếu mã đầy đủ.

1. Tổng quan nhanh sản phẩm

SMC xác nhận SY3120 thuộc SY3000, 5-port solenoid valve, 2 Position Single, với các lựa chọn M5/C4/C6 và nhiều manifold như SS5Y3, SS5Y5, SS5Y7, SS5Y9.

2. Sản phẩm này là gì và dùng để làm gì?

SY3120 là van điện từ dùng để điều khiển dòng khí đến các cơ cấu chấp hành khí nén, phổ biến nhất là xi lanh tác động kép.

Sơ đồ nguyên lý:

PLC
 ↓
Coil SY3120
 ↓
Van 5 cổng
 ↓
Xi lanh khí nén
 ↓
Cơ cấu máy

Khi coil được kích hoạt, van chuyển trạng thái và thay đổi hướng cấp/xả khí:

Van
 ├── Khí cấp → A → Xi lanh tiến
 └── Khí cấp → B → Xi lanh lùi

Với cấu hình 2 Position Single, chỉ có một coil điện từ; trạng thái còn lại được duy trì bởi cơ cấu hồi của van. SMC xác nhận SY3120 là loại 2 Position Single.

3. SY3120 thuộc series nào?

SY3120 thuộc SY3000 – một trong các dòng van SY của SMC.

Vì vậy, nếu thay một van SY3120, cần chọn đúng SY3000 và đúng manifold tương ứng.

SMC xác nhận manifold phù hợp cho SY3000 bao gồm SS5Y3 và các cấu hình khác của dòng SY.

4. Điện áp 24VDC

Trong mã:

SY3120-5…

ký hiệu 5 tương ứng với:

24VDC

Ví dụ:

SY3120-5LZD-C6

là van 24VDC.

Đây là điện áp rất phổ biến trong:

• PLC.
• Tủ điều khiển máy.
• I/O công nghiệp.
• Relay và module điều khiển.

5. Giải thích mã SY3120-5LZD

Ví dụ chính thức:

SY3120-5LZD-C6

SMC xác nhận:

6. SY3120-5LZ và SY3120-5LZD khác nhau thế nào?

SY3120-5LZ

Có:

• L-type plug connector.
• 24VDC.
• Đèn báo + chống surge.
• Manual override kiểu push-turn locking type.

SY3120-5LZD

Có:

• L-type plug.
• 24VDC.
• Đèn báo + chống surge.
• Manual override push-turn locking slotted type.

Sự khác biệt nằm ở cấu hình manual override.

7. SY3120-5LZE là gì?

Model:

SY3120-5LZE-C4-F1

được SMC xác nhận có:

• 24VDC
• L-type plug connector + dây 300mm
• Light + surge suppressor
• Push-turn locking lever manual override
• One-Touch C4
• Foot bracket F1.

So với D:

D

Slotted type

E

Lever type

Đây là hai kiểu thao tác manual override khác nhau.

8. Cổng C4 và C6

C4

Đầu nối One-Touch dùng cho:

ống khí Φ4mm

SMC xác nhận C4 = One-touch fitting for Φ4.

C6

Đầu nối One-Touch dùng cho:

ống khí Φ6mm

SMC xác nhận C6 = One-touch fitting for Φ6.

Đây là cách kết nối thuận tiện trong các hệ thống khí nén cần tháo/lắp ống nhanh.

9. Cổng M5

Một cấu hình khác của SY3120 là:

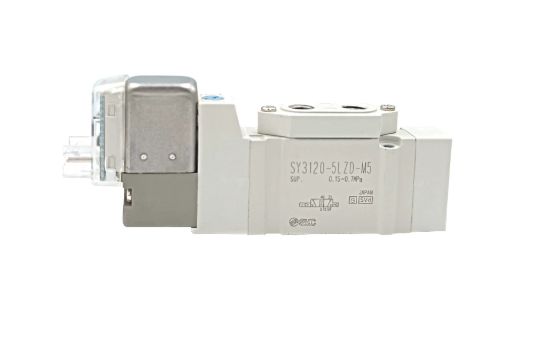

SY3120-5LZD-M5

SMC xác nhận:

• A/B port size: M5 × 0,8
• Van 5 cổng.
• 24VDC.
• L-plug.
• Đèn báo + surge suppressor.
• Manual override kiểu D.

Do đó:

C4/C6 = One-Touch cho ống.

M5 = cổng ren.

10. F1 và F2 là gì?

Đây là các lựa chọn bracket – giá đỡ/lắp đặt.

F1

Foot Bracket

SMC xác nhận SY3120-5LZE-C4-F1 có bracket F1 dạng foot bracket.

F2

Side Bracket

SMC xác nhận SY3120-5LZ-C6-F2 có bracket F2 dạng side bracket.

Vì vậy:

• F1 → chân đế.
• F2 → giá đỡ bên.

11. X90 là gì?

X90 là Made to Order option.

SMC mô tả:

Main valve fluororubber

tức phần main valve sử dụng fluororubber.

Option này được sử dụng khi vật liệu làm kín tiêu chuẩn không phù hợp với một số điều kiện môi chất hoặc yêu cầu đặc biệt của ứng dụng.

Khi dùng X90, cần kiểm tra đầy đủ khả năng tương thích hóa chất và điều kiện sử dụng thay vì chỉ hiểu đơn giản là “chịu hóa chất tốt hơn”.

12. Đèn báo và chống surge

Các model có:

Z

được SMC xác định là:

With Light/Surge Voltage Suppressor

Ví dụ:

SY3120-5LZ-C4

hoặc

SY3120-5LZD-C6.

Lợi ích:

LED

Giúp kiểm tra nhanh coil đang được cấp điện.

Surge suppressor

Giúp hạn chế xung điện áp phát sinh khi coil đóng/ngắt.

13. Công suất tiêu thụ

SMC cho biết dòng SY có phiên bản:

0,1W với mạch tiết kiệm điện

và đây là một trong những đặc điểm nổi bật của SY Series.

Điều này hữu ích khi manifold có nhiều van hoạt động trong thời gian dài.

Không nên mặc định mọi cấu hình SY3120 đều có cùng công suất, vì công suất phụ thuộc vào cấu hình coil và mạch tiết kiệm điện.

14. Kết hợp với manifold SS5Y3

SY3120 thuộc SY3000 nên có thể lắp trên manifold tương ứng:

SS5Y3

Ví dụ:

Nguồn khí
   ↓
SS5Y3 Manifold
 ┌────┬────┬────┐
 │SY1 │SY2 │SY3 │
 └─┬──┴─┬──┴─┬──┘
   ↓    ↓    ↓
 Cyl1  Cyl2  Cyl3

SMC xác nhận SS5Y3 là manifold type cho SY3000.

15. Kết hợp với xi lanh khí nén

Một cấu hình điển hình:

PLC
 ↓
SY3120
 ↓
Speed Controller
 ↓
Cylinder

Ví dụ với xi lanh trục đôi CXSM15:

PLC
 ↓
SY3120
 ↓
SMC AS Speed Controller
 ↓
CXSM15
 ↓
Cơ cấu đẩy / kẹp

Trong đó:

SY3120 → điều khiển hướng khí.

AS → điều chỉnh tốc độ.

CXSM15 → thực hiện chuyển động.

16. Lắp đặt và bảo trì

Một ưu điểm của SY3000 là có nhiều phương án lắp đặt:

• Đơn chiếc.
• Manifold.
• Có bracket.
• DIN rail manifold.
• Stacking manifold.

SMC công bố SY Series có nhiều tùy chọn manifold, bao gồm aluminum body manifold, DIN rail và stacking type.

Điều này giúp dễ mở rộng hệ thống.

17. Lợi ích khi đưa vào vận hành

Điều khiển xi lanh tự động

Van chuyển hướng khí theo tín hiệu PLC.

Đáp ứng nhanh

Phù hợp các chu trình khí nén lặp lại.

Đấu nối thuận tiện

C4/C6 One-Touch giúp kết nối ống nhanh.

Dễ kiểm tra trạng thái

Phiên bản có Z tích hợp LED.

Bảo vệ coil

Phiên bản có surge suppressor hỗ trợ bảo vệ mạch điều khiển.

Tiết kiệm điện

Có phiên bản sử dụng power-saving circuit.

18. Ứng dụng thực tế

SY3120 phù hợp với:

Máy lắp ráp

Điều khiển:

• Xi lanh đẩy.
• Xi lanh ép.
• Xi lanh kẹp.
• Cơ cấu định vị.

Máy đóng gói

Điều khiển cơ cấu đóng/mở và cấp sản phẩm.

Máy kiểm tra

Điều khiển actuator thực hiện chu trình kiểm tra.

Robot

Kết hợp với gripper hoặc cơ cấu khí nén.

Dây chuyền tự động hóa

Điều khiển nhiều actuator thông qua manifold.

19. Thông số kỹ thuật tham khảo

Các thông số chính được xác nhận từ catalogue/web catalog SMC của các mã SY3120 cụ thể.

20. Lưu ý khi lựa chọn

Không nên đặt hàng chỉ với:

SY3120 24V

mà cần xác định:

1. 5LZD / 5LZ / 5LD / 5LZE

2. M5 / C4 / C6

3. Không bracket / F1 / F2

4. Manual override

5. Có LED + surge hay không

6. Có X90 hay không

Ví dụ:

SY3120-5LZD-C6

khác:

SY3120-5LZE-C4-F1

và khác:

SY3120-5LZD-M5.

SMC xác nhận các mã trên có những cấu hình khác nhau về manual override, cổng và bracket.

22. Chính sách & cam kết

MYTECH hỗ trợ xác định đúng model SMC dựa trên:

• Mã SY3120 đầy đủ.
• Điện áp.
• Kiểu connector.
• M5/C4/C6.
• Manual override.
• Bracket F1/F2.
• X90 nếu có.
• Manifold đang sử dụng.

Để tránh mua nhầm, khách hàng nên gửi ảnh tem van hoặc mã đầy đủ đang sử dụng.

23. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model và số lượng.

Khi yêu cầu báo giá nên cung cấp:

Mã SMC đầy đủ + cỡ cổng + bracket + số lượng.

Ví dụ:

SMC SY3120-5LZD-C6, 24VDC, One-Touch Φ6mm, 10 chiếc.

Hoặc:

SMC SY3120-5LZE-C4-F1, 24VDC, Φ4mm, foot bracket, 5 chiếc.

24. Câu hỏi thường gặp (FAQ)

SY3120 là gì?

SY3120 là van điện từ khí nén 5 cổng, 2 vị trí, 1 coil thuộc series SY3000 của SMC.

SY3120 dùng điện áp bao nhiêu?

Các model có ký hiệu 5 như SY3120-5LZD-C6 sử dụng 24VDC.

C4 là gì?

One-Touch fitting cho ống Φ4mm.

C6 là gì?

One-Touch fitting cho ống Φ6mm.

M5 là gì?

Là cấu hình cổng M5 × 0,8 của SY3120.

SY3120-5LZ và SY3120-5LZD khác nhau gì?

Khác chủ yếu ở kiểu manual override: LZ là push-turn locking type, còn LZD là push-turn locking slotted type.

5LZE khác 5LZD thế nào?

5LZE sử dụng push-turn locking lever type, trong khi 5LZD sử dụng push-turn locking slotted type.

F1 là gì?

F1 = Foot Bracket, tức giá đỡ dạng chân.

F2 là gì?

F2 = Side Bracket, tức giá đỡ bên.

Chữ Z nghĩa là gì?

Z thể hiện phiên bản có đèn báo và mạch chống surge.

X90 là gì?

X90 là tùy chọn Made to Order với main valve dùng fluororubber.

SY3120 có thể lắp trên manifold SS5Y3 không?

Có. SS5Y3 là manifold dành cho SY3000.

SY3120 có phải van 5/2 không?

Với cấu hình 2 vị trí, 5 cổng, đây là kiểu thường được gọi là van 5/2 trong hệ thống khí nén.

Có thể dùng SY3120 để điều khiển xi lanh CXSM15 không?

Có, khi cổng khí và lưu lượng của van phù hợp với CXSM15 và hệ thống.

Có thể dùng van tiết lưu SMC AS với SY3120 không?

Có. AS Speed Controller có thể được dùng để điều chỉnh tốc độ xi lanh trong mạch khí nén phù hợp.

Có loại tiết kiệm điện không?

Có. SMC công bố SY Series có phiên bản power-saving circuit, với mức tiêu thụ khoảng 0,1W ở cấu hình tương ứng.

Có thể mua SY3120 không kèm bracket không?

Có, một số model không có bracket; các model có hậu tố F1/F2 là cấu hình có giá đỡ tương ứng.

Có thể thay trực tiếp mọi SY3120 cho nhau không?

Không. Cần đối chiếu coil, connector, manual override, cổng khí và bracket trước khi thay.

Có thể thay C6 bằng C4 không?

Chỉ khi hệ thống sử dụng đúng đường kính ống Φ4mm. C4 và C6 là hai cấu hình One-Touch khác nhau.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng.
