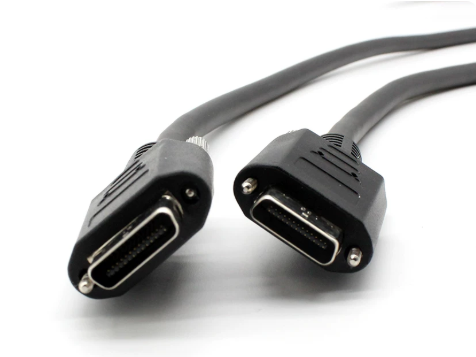

Tương thích với cáp truyền dữ liệu camera công nghiệp – – VS3, cáp kết nối CCD dòng Vision Line.

Cáp dữ liệu camera công nghiệp OMRON FZ-VS / FZ-VS3 – Camera Cable cho hệ thống Vision FZ/FH

OMRON FZ-VS / FZ-VS3 là dòng cáp kết nối camera chuyên dụng cho hệ thống Machine Vision OMRON FZ và FH, dùng để kết nối camera với controller/vision system. Đây không phải cáp Ethernet thông thường; OMRON phân loại trực tiếp là Camera Cable.

1. Tổng quan

Model	Loại	Chiều dài
FZ-VS3 2M	Camera Cable	2 m
FZ-VS3 3M	Camera Cable	3 m
FZ-VS3 5M	Camera Cable	5 m
FZ-VS3 10M	Camera Cable	10 m
FZ-VSB3 2/3/5/10M	Bend-resistant	2–10 m
FZ-VSL3 2/3/5/10M	Right-angle	2–10 m
FZ-VSLB3 2/3/5/10M	Bend-resistant + Right-angle	2–10 m
FZ-VS4 15M	Long-distance	15 m
FZ-VSL4 15M	Long-distance Right-angle	15 m

OMRON hiện liệt kê đầy đủ các dòng này trong phụ kiện camera của hệ thống FH/FZ.

2. FZ-VS3 dùng để làm gì?

Cấu hình cơ bản:

OMRON Camera
│
FZ-VS3
│
FZ / FH Controller

Cáp dùng để kết nối:

• Camera FZ với Controller FZ.
• Camera FH với Controller FH.
• Một số camera FZ/FH tương thích theo bảng kết nối của OMRON.

OMRON mô tả FZ-VS3 là Camera Cable và sử dụng nó trong bảng tương thích giữa camera và controller.

3. FZ-VS3 không phải cáp mạng Ethernet

Đây là điểm nên ghi rõ khi đăng sản phẩm.

FZ-VS3 → Camera Cable chuyên dụng

không phải:

RJ45 Ethernet Cable

Vì vậy không nên quảng cáo FZ-VS3 là “cáp mạng camera” nếu không có ngữ cảnh rõ ràng.

4. FZ-VS3 5M

Model cụ thể:

FZ-VS3 5M

• Loại: Camera Cable.
• Chiều dài: 5 m.
• Dùng cho hệ thống FH/FZ tương thích.

OMRON hiện vẫn ghi FZ-VS3 5M là model đang bán và là model tồn kho tiêu chuẩn.

5. FZ-VS3 3M

FZ-VS3 3M

• Camera Cable.
• Chiều dài 3 m.

OMRON hiện cũng liệt kê model này là sản phẩm đang bán.

6. Dòng FZ-VS và FZ-VS3

Về mặt danh mục hiện tại của OMRON, dòng cáp được sử dụng phổ biến là:

FZ-VS3

với các phiên bản chiều dài 2/3/5/10 m.

Nếu bạn đang dùng tiêu đề:

“Cáp OMRON FZ-VS/FZ-VS3”

thì nên ưu tiên ghi:

Cáp camera OMRON FZ-VS3 cho hệ thống FZ/FH

và chỉ thêm FZ-VS nếu bạn đang kinh doanh cả mã/đời cáp cụ thể khác.

7. Có bản chịu uốn

Nếu cáp phải chuyển động, OMRON có:

FZ-VSB3

được phân loại là Bend resistant Camera Cable.

Các chiều dài:

2 m / 3 m / 5 m / 10 m

8. FZ-VSB3 phù hợp khi nào?

FZ-VSB3 phù hợp hơn FZ-VS3 khi cáp thường xuyên bị:

• Uốn.
• Gập.
• Chuyển động.
• Rung.

Ví dụ camera gắn trên cơ cấu chuyển động của máy.

OMRON cũng ghi nhận dòng FZ-VSB3 là cable resistant to twisting/bending trong danh mục phụ kiện.

9. Cáp đầu góc 90°

Nếu camera đặt trong không gian chật, OMRON có:

FZ-VSL3

là Right-angle Camera Cable.

OMRON xác nhận đầu nối phía camera của dòng này có dạng L-shaped connector.

Các chiều dài:

2 / 3 / 5 / 10 m

10. Cáp đầu góc + chịu uốn

Có:

FZ-VSLB3

→ Right-angle + Bend resistant.

Điều này phù hợp khi:

• Cổng camera nằm sát khung máy.
• Cáp cần đi ngang/dọc theo thân máy.
• Đồng thời có chuyển động.

OMRON liệt kê FZ-VSLB3 ở các chiều dài 2/3/5/10 m.

11. Cáp 15 m

Nếu cần khoảng cách xa hơn:

FZ-VS4 15M

OMRON gọi đây là:

Long-distance Camera Cable

Ngoài ra có:

FZ-VSL4 15M

→ Long-distance Right-angle Camera Cable.

12. Có thể nối dài đến 45 m

OMRON có bộ nối dài:

FZ-VSJ

Cho phép kết nối tối đa:

2 extension units + 3 camera cables

với tổng chiều dài tối đa được OMRON công bố là 45 m trong các cấu hình phù hợp.

Sơ đồ:

Camera
│
FZ-VS4 / FZ-VS3
│
FZ-VSJ
│
FZ-VS4 / FZ-VS3
│
FZ-VSJ
│
FZ-VS4 / FZ-VS3
│
Controller

13. Bán kính uốn

Đối với FZ-VS3 5 m, OMRON công bố minimum bending radius 69 mm. Thông số này cũng được công bố cho FZ-VSB3, FZ-VSL3 và FZ-VSLB3 trong bảng đặc tính.

Do đó khi đi dây trong máy nên tránh bẻ gập nhỏ hơn bán kính này.

14. Nhiệt độ làm việc

OMRON công bố dải:

0 đến 65°C

cho hoạt động và bảo quản đối với các camera cable được liệt kê trong bảng thông số.

15. So sánh các dòng cáp

Model	Đặc điểm	5 m	Uốn	Góc 90°
FZ-VS3	Standard	✅	Cơ bản	❌
FZ-VSB3	Bend resistant	✅	Tốt hơn	❌
FZ-VSL3	Right-angle	✅	Cơ bản	✅
FZ-VSLB3	Bend + Right-angle	✅	Tốt hơn	✅
FZ-VS4	Long-distance	❌	—	❌
FZ-VSL4	Long-distance + Right-angle	❌	—	✅

16. Camera nào dùng được?

OMRON có bảng tương thích riêng giữa camera và cable. Đối với hệ FH, FZ-VS3 có thể được dùng cho nhiều camera thuộc:

• FH-S series.
• FZ-S series.
• FZ-S2M/SC2M.
• FZ-S5M3/SC5M3.
• Một số camera compact/CMOS tương thích.

Tuy nhiên chiều dài tối đa và loại cáp được phép dùng phụ thuộc model camera. OMRON ghi rõ điều này trong bảng Camera/Cables Connection Table.

17. Ứng dụng thực tế

Hệ thống FZ

Camera → FZ-VS3 → FZ Controller

Hệ thống FH

Camera → FZ-VS3 → FH Controller

Camera chuyển động

→ FZ-VSB3

Không gian hẹp

→ FZ-VSL3

Không gian hẹp + chuyển động

→ FZ-VSLB3

Khoảng cách 15 m

→ FZ-VS4/FZ-VSL4

18. Lợi ích khi sử dụng

Đúng phụ kiện OMRON: đảm bảo tương thích với hệ thống FZ/FH theo bảng của hãng.

Nhiều chiều dài: 2/3/5/10 m và 15 m cho dòng long-distance.

Có bản chống uốn: FZ-VSB3.

Có bản góc 90°: FZ-VSL3.

Có bản góc + chống uốn: FZ-VSLB3.

Có thể mở rộng: FZ-VSJ cho cấu hình tối đa 45 m theo điều kiện OMRON.

19. Chọn model nhanh

Cần cáp tiêu chuẩn 5 m

→ FZ-VS3 5M

Cần cáp tiêu chuẩn 3 m

→ FZ-VS3 3M

Camera chuyển động, 5 m

→ FZ-VSB3 5M

Cổng camera cần đầu góc, 5 m

→ FZ-VSL3 5M

Đầu góc + chịu uốn

→ FZ-VSLB3 5M

Cần 15 m

→ FZ-VS4 15M

Cần đầu góc 15 m

→ FZ-VSL4 15M.

20. Lưu ý khi đặt hàng

Cần xác nhận:

1. Camera OMRON model nào

2. Hệ FZ hay FH

3. Cần 2/3/5/10/15 m

4. Camera cố định hay chuyển động

5. Đầu thẳng hay L-shaped

6. Có cần chống uốn không

Đặc biệt, không nên thay FZ-VS3 bằng FZ-VSB3/VSL3 chỉ dựa trên chiều dài; OMRON quy định khả năng tương thích theo model camera + loại cable + chiều dài.

21. Thông tin đặt hàng

OMRON FZ-VS3 5M

Camera Cable – 5 m.

OMRON FZ-VS3 3M

Camera Cable – 3 m.

Ngoài ra có:

FZ-VS3 2M / 10M

FZ-VSB3 2/3/5/10M

FZ-VSL3 2/3/5/10M

FZ-VSLB3 2/3/5/10M

FZ-VS4 15M

FZ-VSL4 15M.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

FAQ

FZ-VS3 là cáp gì?
Là Camera Cable chuyên dụng của OMRON cho hệ thống Vision FZ/FH.

FZ-VS3 5M dài bao nhiêu?
5 m, đúng theo mã sản phẩm.

Có cáp 3 m không?
Có, FZ-VS3 3M.

Có loại chịu uốn không?
Có, FZ-VSB3 là Bend resistant Camera Cable.

Có đầu góc 90° không?
Có, FZ-VSL3 là Right-angle Camera Cable.

Có loại góc + chịu uốn không?
Có, FZ-VSLB3.

Có cáp 15 m không?
Có FZ-VS4 15M và FZ-VSL4 15M.

Có thể kéo dài tới 45 m không?
Có thể với FZ-VSJ + các camera cable phù hợp, tối đa 45 m theo cấu hình OMRON công bố.

FZ-VS3 có phải cáp Ethernet không?
Không nên gọi là cáp Ethernet; OMRON phân loại nó là Camera Cable chuyên dụng cho hệ FZ/FH.
