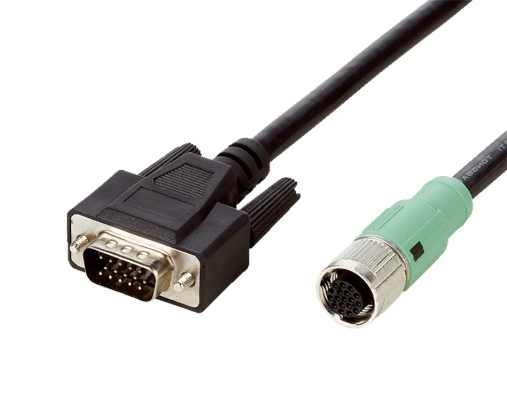

Cáp kết nối SICK 17 chân 2055859 / 2055420 – M12 17P → D-Sub-HD 15P, Power/I/O/Communication

SICK 2055859 và 2055420 là cáp kết nối chuyên dụng cho các thiết bị đọc mã/vision của SICK, cấu hình M12 17-pin → D-Sub-HD 15-pin, dùng để truyền nguồn, I/O và các giao tiếp serial/fieldbus giữa thiết bị SICK và module kết nối như CDM420/CDB620/CDx. SICK xác nhận trực tiếp các mã này trong tài liệu kỹ thuật.

1. Thông số chính

SICK xác nhận 2055420 = 3 m và 2055859 = 5 m, đều là cable dạng plug/socket dùng giữa M12 17-pin và D-Sub 15-pin.

2. Cấu hình đầu nối

Sơ đồ cơ bản:

SICK Barcode Reader
       │
 M12 17-pin
       │
2055859 / 2055420
       │
D-Sub-HD 15-pin
       │
CDB620 / CDM420 / CDx

Trong tài liệu LECTOR 620 của SICK, các mã 2049764 / 2055419 / 2055420 được xác nhận cho kết nối giữa LECTOR620 và CDB620/CDM420, với pin assignment M12 17-pin ↔ D-Sub-HD 15-pin.

3. 2055859 – bản 5 m

SICK 2055859 – YF2Z1D-050XXXMHDAC

• Chiều dài: 5 m
• M12 17-pin → D-Sub-HD 15-pin
• Dùng cho các hệ thống SICK tương thích.
• Là phiên bản dài hơn để đưa thiết bị reader ra xa module kết nối.

SICK liệt kê 2055859 là YF2Z1D-050XXXMHDAC.

4. 2055420 – bản 3 m

SICK 2055420 – YF2Z1D-030XXXMHDAC

• Chiều dài: 3 m
• M12 17-pin → D-Sub-HD 15-pin
• Dùng cho kết nối tới CDM420/CDB620/CDx.

SICK xác nhận 2055420 là cáp M12 17-pin → 15-pin D-Sub, 3 m.

5. Không phải cáp Ethernet

Đây là điểm rất quan trọng.

2055859 / 2055420 không phải cáp mạng Ethernet RJ45.

Cáp này truyền nhiều loại tín hiệu giữa reader và module kết nối, gồm:

• Nguồn.
• Digital Input.
• Digital Output.
• RS-232/RS-422.
• CAN.
• Các tín hiệu điều khiển khác tùy thiết bị.

Tài liệu LECTOR 620 cho thấy 17 chân M12 mang đồng thời nguồn, Aux interface, Host RS-232/RS-422, CAN và các I/O.

6. Pinout – ví dụ với LECTOR 620

SICK công bố cấu hình:

Các chân 17 và 16 được ghi chú là chỉ khả dụng trong một số cấu hình M12 17P/open-ended.

Pinout này là ví dụ theo LECTOR 620; không nên áp dụng cho mọi thiết bị SICK nếu chưa kiểm tra manual tương ứng.

7. Ứng dụng với LECTOR / Barcode Reader

Cáp được sử dụng trong các hệ thống đọc mã SICK như:

• LECTOR 620
• CLV series
• Các thiết bị sử dụng CDM420/CDB620/CDx tương thích.

Tài liệu SICK xác nhận 2055419/2055420/2055859 là các cáp kết nối cho LECTOR 620 – CDB620/CDM420.

8. Kết nối với CDB620 / CDM420

Cấu hình tiêu biểu:

LECTOR 620
    │
 M12 17P
    │
  Cable
    │
D-Sub-HD 15P
    │
CDB620 / CDM420
    │
PLC / Ethernet / CAN

Cáp giúp module kết nối đảm nhiệm việc phân phối:

• Nguồn.
• I/O.
• CAN.
• Serial.
• Host interface.

Tài liệu SICK mô tả trực tiếp việc dùng các cable này trong hệ thống CDB620/CDM420.

9. Nguồn cấp

Với LECTOR 620, tài liệu chỉ ra:

DC 10…30 V

cho supply voltage trên chân M12 tương ứng.

Một số dòng SICK khác có thể có yêu cầu nguồn khác, nên phải kiểm tra theo thiết bị cụ thể.

10. Giao tiếp RS-232 / RS-422

Một ưu điểm của connector 17 chân là có thể mang nhiều kiểu giao tiếp.

Ví dụ:

RS-232

hoặc

RS-422

được đưa qua các chân host interface.

Tài liệu LECTOR 620 thể hiện:

• RD+/RD−
• TD+/TD−

cho RS-422, đồng thời các chân có thể được cấu hình cho RS-232.

11. CAN Bus

Cáp cũng mang:

• CAN H
• CAN L

nên có thể sử dụng trong hệ thống SICK CAN Sensor Network khi thiết bị hỗ trợ.

Tài liệu SICK xác nhận CAN_H/CAN_L trên M12 17-pin của LECTOR 620.

12. Digital I/O và Trigger

Các đường:

• Sensor 1
• Sensor 2
• Result 1
• Result 2
• Result 3
• Result 4

cho phép kết nối:

• Trigger sensor.
• PLC input.
• PLC output.
• Cơ cấu reject.
• Tín hiệu trạng thái.

Ví dụ:

Sensor
  ↓
Sensor Input
  ↓
SICK Reader
  ↓
Result Output
  ↓
PLC / Reject

13. Cấu hình đầu nối

Đầu phía reader:

M12 17-pin

Đầu phía module:

D-Sub-HD 15-pin

Vì vậy đây không phải M12 17P → dây hở và cũng không phải M12 → RJ45.

Nếu cần dây hở để đấu trực tiếp PLC, cần chọn đúng mã cable khác của SICK.

14. Phiên bản YF2Z1D

Các mã:

• YF2Z1D-020XXXMHDAC
• YF2Z1D-030XXXMHDAC
• YF2Z1D-050XXXMHDAC

tương ứng với các part number:

• 2055419
• 2055420
• 2055859

SICK xác nhận toàn bộ các mã này trong danh sách sản phẩm/chứng nhận của hãng.

15. Drag-chain

Điểm cần lưu ý: trong tài liệu SICK, 2055420 và 2055859 được dùng như cáp kết nối tiêu chuẩn; SICK có mã riêng 2061605 cho phiên bản 3 m drag-chain compliant.

Vì vậy:

2055420 / 2055859 ≠ mặc định High-Flex/Drag Chain.

Nếu khách yêu cầu cáp chạy trong xích, cần chọn đúng mã được SICK xác nhận cho drag-chain.

16. So sánh nhanh

SICK xác nhận 2061605 là 3 m, drag-chain compliant.

17. Ứng dụng thực tế

• Barcode Reader SICK.
• LECTOR.
• CLV.
• CDB620.
• CDM420.
• CAN Sensor Network.
• PLC/automation.
• Hệ thống truy xuất mã.
• Máy đóng gói.
• Logistics.

18. Chọn model nhanh

Cần 3 m

→ 2055420 / YF2Z1D-030XXXMHDAC

Cần 5 m

→ 2055859 / YF2Z1D-050XXXMHDAC

Cần 2 m

→ 2055419 / YF2Z1D-020XXXMHDAC

Cần 3 m chạy xích

→ 2061605 – phiên bản drag-chain compliant.

19. Lưu ý khi đặt hàng

Cần xác nhận:

1. Model reader SICK

2. Cổng M12 17-pin

3. Module đích là CDB620/CDM420/CDx nào

4. Cần D-Sub-HD 15P

5. Chiều dài 2/3/5 m

6. Cáp cố định hay drag-chain

Đặc biệt, không nên thay 2055859 bằng một cáp M12 17-pin bất kỳ, vì pinout của từng cáp có thể được thiết kế riêng cho module SICK tương ứng.

20. Thông tin đặt hàng

SICK 2055420

YF2Z1D-030XXXMHDAC

• M12 17-pin → D-Sub-HD 15-pin
• 3 m
• Cable plug/socket
• Dùng cho hệ thống SICK tương thích.

SICK 2055859

YF2Z1D-050XXXMHDAC

• M12 17-pin → D-Sub-HD 15-pin
• 5 m
• Cable plug/socket.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

FAQ

2055859 dài bao nhiêu?
5 m.

2055420 dài bao nhiêu?
3 m.

Đầu phía SICK là loại gì?
M12 17-pin.

Đầu còn lại là gì?
D-Sub-HD 15-pin dùng cho connection module tương thích.

Có phải cáp Ethernet không?
Không. Đây là cáp Power/Communication/I/O cho thiết bị SICK; có thể mang RS-232/RS-422, CAN và I/O tùy thiết bị.

Có dùng cho LECTOR 620 không?
Có, SICK xác nhận 2055419/2055420/2055859 cho LECTOR 620 – CDB620/CDM420.

Có bản drag-chain không?
Có, SICK có 2061605 – 3 m, drag-chain compliant.

2055859 và 2055420 khác nhau gì?
Chủ yếu là chiều dài: 5 m vs 3 m; cả hai đều là cấu hình M12 17P → D-Sub-HD 15P.
