Tương thích với cáp nguồn kích hoạt 12 chân I/O cho camera – – IDA – P – M12A12pF – open – ST – 5m

Cáp nguồn & I/O HIKROBOT MV-IDA-P-M12A12pF-open-ST-5m – M12 12 chân → dây hở, Power/Trigger/I/O

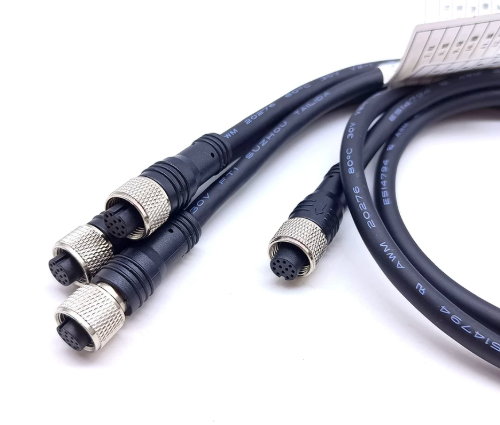

HIKROBOT MV-IDA-P-M12A12pF-open-ST-5m là cáp Power & I/O dành cho camera/vision sensor và code reader công nghiệp của HIKROBOT, sử dụng M12 A-coded 12 pin female → 12 dây hở, chiều dài 5 m. Cáp dùng để cấp nguồn và đưa các tín hiệu Digital I/O, Trigger và RS-232 ra tủ điều khiển. HIKROBOT và tài liệu phụ kiện của hãng liệt kê chính xác mã này trong nhóm I/O Power Cables.

1. Thông số chính

Thông số	MV-IDA-P-M12A12pF-open-ST-5m
Thương hiệu	HIKROBOT / Hikvision Machine Vision
Model	MV-IDA-P-M12A12pF-open-ST-5m
Loại	I/O Power Cable
Đầu phía thiết bị	M12 A-coded 12 pin Female
Đầu còn lại	12 dây hở (Open/Flying Leads)
Chiều dài	5 m
Dây dẫn	12 × AWG26
Vỏ cáp	PVC
Màu	Đen
Đường kính cáp	khoảng 7,0 mm
Điện áp tối đa	30 VDC
Nhiệt độ làm việc	-20 ~ 75°C
Ứng dụng	Power / Digital I/O / RS-232

Các thông số connector, cấu trúc 12 × AWG26, PVC, đường kính 7 mm, 30 VDC và dải nhiệt độ trên được công bố cho dòng cáp này.

2. Cáp này dùng để làm gì?

Đây là cáp nguồn + I/O, không phải cáp Ethernet.

Cấu hình:

Camera / Code Reader HIKROBOT
│
M12 A-coded
│
MV-IDA-P-M12A12pF-open-ST-5m
│
12 dây hở
│
PLC / Power / Sensor

Cáp cho phép đưa ra ngoài:

Nguồn + Digital Input + Digital Output + RS-232

theo cấu hình của thiết bị tương thích.

3. Đầu M12 A-coded 12 pin

Phía camera/reader là:

M12 12-pin A-coded Female

Đây là connector có nhiều chân, phù hợp khi thiết bị cần đồng thời:

• Nguồn DC.
• Nhiều ngõ vào.
• Nhiều ngõ ra.
• Giao tiếp serial.

HIKROBOT sử dụng đầu này trong các dòng Smart Camera/Code Reader có giao diện Power & I/O.

4. Đầu dây hở

Đầu còn lại gồm 12 dây riêng, thuận tiện đấu trực tiếp vào:

• PLC.
• Terminal block.
• Relay.
• Sensor.
• Nguồn DC.
• Bộ điều khiển.

Đây là ưu điểm lớn so với cáp có đầu nối cố định khi hệ thống cần đấu dây tùy biến.

5. Pinout 12 chân

Theo thông tin kỹ thuật của dòng cáp, các dây có chức năng:

Pin	Tín hiệu	Màu dây
1	DC-PWR (+)	Trắng
2	GND	Nâu
3	OPTO_OUT3	Xanh lá
4	OPTO_OUT4	Vàng
5	OPTO_OUT5	Xám
6	OUT_COM	Hồng
7	OPTO_IN0	Xanh lam
8	OPTO_IN1	Đỏ
9	OPTO_IN2	Đen
10	IN_COM	Tím
11	RS-232_R	Xám/Hồng
12	RS-232_T	Đỏ/Xanh

Các chức năng và màu dây trên được công bố trong thông tin kỹ thuật của cáp HIKROBOT.

Khi đấu thực tế vẫn nên đối chiếu pinout của model camera/reader cụ thể, đặc biệt với nguồn và RS-232.

6. Nguồn cấp

Cáp đưa DC-PWR và GND từ bộ nguồn tới thiết bị.

Cấu hình:

24 VDC Power Supply
│
├── DC-PWR
└── GND
│
Cáp
│
M12 12P
│
HIKROBOT Device

Thông số cáp công bố điện áp tối đa 30 VDC.

Điện áp vận hành thực tế vẫn phải theo model thiết bị; không nên hiểu 30 VDC là điện áp cấp mặc định cho mọi camera.

7. Digital Input

Cáp có:

• OPTO_IN0
• OPTO_IN1
• OPTO_IN2
• IN_COM

Do đó có thể kết nối các tín hiệu:

• Trigger.
• Sensor.
• Nút nhấn.
• Tín hiệu máy.
• PLC output.

Ví dụ:

Sensor
↓
OPTO_IN0
↓
HIKROBOT Reader

8. Digital Output

Có:

• OPTO_OUT3
• OPTO_OUT4
• OPTO_OUT5
• OUT_COM

Có thể dùng để đưa trạng thái từ camera/reader về:

• PLC.
• Relay.
• Đèn báo.
• Cơ cấu loại sản phẩm.

Ví dụ:

Reader
↓
OPTO_OUT3
↓
PLC
↓
Reject mechanism

9. RS-232

Hai đường:

• RS-232_R
• RS-232_T

đưa giao tiếp serial ra ngoài.

Điều này cho phép kết nối với các thiết bị điều khiển/thiết bị serial tương thích.

Không nên mặc định rằng mọi model HIKROBOT sử dụng cả hai chân RS-232; chức năng phụ thuộc model.

10. Cáp này có phải cáp mạng Ethernet không?

Không.

Dòng này là:

Power + I/O

Trong khi cáp mạng HIKROBOT là dòng:

MV-IDA-E-M12A8pF-RJ45

với M12 8 pin → RJ45. HIKROBOT liệt kê riêng hai nhóm phụ kiện này.

Do đó:

MV-IDA-P → Nguồn + I/O

MV-IDA-E → Ethernet

11. Dùng cho camera hay code reader?

Cáp thuộc hệ sinh thái Smart Machine Vision, dùng cho các thiết bị có giao diện M12 12-pin Power/I/O. Tài liệu HIKROBOT liệt kê nhóm này cho các camera/vision sensor và code reader tương ứng.

12. Phiên bản Standard 5 m

Model bạn đưa ra:

MV-IDA-P-M12A12pF-open-ST-5m

• Standard.
• 5 m.
• M12 12P female → open wires.

HIKROBOT xác nhận mã này trong danh mục phụ kiện.

13. Có phiên bản High Softness không?

Có.

HIKROBOT cung cấp:

MV-IDA-P-M12A12pF-open-HF-5m

đối với ứng dụng cần cáp mềm hơn/chuyển động. Dòng High Softness cũng có các chiều dài 3 m, 5 m, 10 m và 20 m tùy cấu hình.

Vì vậy:

ST → lắp đặt tiêu chuẩn

HF → phù hợp hơn với chuyển động/uốn lặp lại

14. Có loại đầu góc không?

Có.

HIKROBOT có phiên bản:

MV-ACP-M12A12pF(up)-open-ST-5m

là loại đầu uốn/khuỷu hướng lên cho cấu hình 5 m.

Điều này hữu ích khi cổng M12 nằm sát khung máy.

15. Chiều dài khác

Dòng Standard có:

• 3 m
• 5 m
• 7 m
• 10 m
• 15 m
• 30 m

Dòng High Softness có:

• 3 m
• 5 m
• 10 m
• 20 m.

16. High-Flex / Drag Chain

Nếu camera/reader chuyển động trên:

• Bàn X/Y.
• Cơ cấu trượt.
• Robot.
• Xích dẫn cáp.

nên chọn HF thay cho ST.

Tuy nhiên, cần phân biệt High Softness với một loại cáp được chứng nhận riêng cho robot nhiều trục/torsion. Không nên mặc định HF là cáp robot.

17. Ứng dụng thực tế

Đọc mã trên băng tải

Sensor
↓
Trigger
↓
HIKROBOT Reader
↓
Read Barcode
↓
Digital Output
↓
PLC

Vision Sensor

Nguồn + I/O kết nối với tủ điều khiển.

Máy kiểm tra

Camera nhận trigger từ PLC, sau đó trả kết quả qua output.

Hệ thống tự động hóa

Một cáp đưa nhiều tín hiệu từ thiết bị về tủ điện.

18. So sánh Standard và High Softness

Tiêu chí	ST-5m	HF-5m
M12 A-coded 12P	✅	✅
Open wire	✅	✅
Power	✅	✅
I/O	✅	✅
RS-232	✅	✅
Chiều dài	5 m	5 m
Mềm hơn	Cơ bản	✅
Chuyển động	Hạn chế hơn	Phù hợp hơn

19. Chọn model nhanh

Camera cố định, 5 m

→ MV-IDA-P-M12A12pF-open-ST-5m

Camera/reader chuyển động, 5 m

→ MV-IDA-P-M12A12pF-open-HF-5m

Muốn đầu khuỷu hướng lên, 5 m

→ MV-ACP-M12A12pF(up)-open-ST-5m.

Cần 10 m

→ MV-IDA-P-M12A12pF-open-ST-10m hoặc HF-10m.

Cần 20 m High-Flex

→ MV-IDA-P-M12A12pF-open-HF-20m.

20. Lưu ý khi đặt hàng

Cần xác nhận:

1. Model camera/reader HIKROBOT

2. Cổng M12 A-coded 12 pin

3. Cần Power + I/O hay chỉ Power

4. Cần RS-232 không

5. Standard hay HF

6. Chiều dài

7. Đầu thẳng hay góc

Đặc biệt, M12 12-pin A-coded không thể thay trực tiếp bằng M12 8-pin Ethernet dù cùng thuộc dòng M12.

21. Thông tin đặt hàng

HIKROBOT MV-IDA-P-M12A12pF-open-ST-5m

Cáp nguồn & I/O camera công nghiệp

• M12 A-coded 12 pin Female
• 12 dây hở
• 5 m
• Standard
• 12 × AWG26
• PVC
• Đen
• Power + Digital I/O + RS-232
• Điện áp tối đa 30 VDC.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

FAQ

Đây có phải cáp mạng Ethernet không?
Không. Đây là I/O Power Cable; Ethernet dùng dòng MV-IDA-E-M12A8pF-RJ45.

Có bao nhiêu chân?
12 pin M12 A-coded.

Đầu còn lại là gì?
12 dây hở, thuận tiện đấu PLC/nguồn/sensor.

Có nguồn và I/O không?
Có, tài liệu mô tả rõ cáp hỗ trợ Power and Input/Output.

Có RS-232 không?
Có các đường RS-232_R và RS-232_T trong pinout được công bố.

Có bản 5 m không?
Có, chính xác là MV-IDA-P-M12A12pF-open-ST-5m.

Có bản High-Flex 5 m không?
Có, MV-IDA-P-M12A12pF-open-HF-5m.

Có bản đầu góc không?
Có, MV-ACP-M12A12pF(up)-open-ST-5m.

Có thể dùng cho mọi camera HIKROBOT không?
Không. Phải kiểm tra camera/reader có giao diện M12 A-coded 12 pin Power/I/O tương thích hay không.
