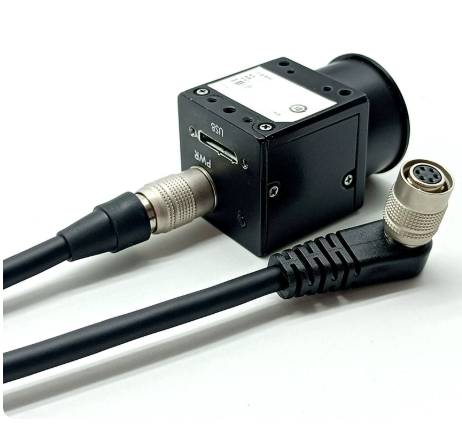

Tương thích với cáp kích hoạt camera công nghiệp Basler và – I/O độ linh hoạt cao HR10A – 7P – 6S

Cáp nguồn & I/O camera công nghiệp HR10A-7P-6S – High-Flex, tương thích Basler / Hikvision

HR10A-7P-6S là đầu nối Hirose 6 chân được sử dụng rộng rãi cho cáp nguồn và I/O của camera công nghiệp. Basler xác nhận trực tiếp nhiều loại cáp Power/I/O của hãng sử dụng connector camera-side Hirose HR10A-7P-6S (73), trong đó có các cấu hình dành cho camera ace USB 3.0 và GigE.

1. Tổng quan nhanh

Đặc điểm	Thông tin
Loại	Cáp nguồn / I/O camera công nghiệp
Đầu camera	Hirose HR10A-7P-6S
Số chân	6 pin
Ứng dụng	Power / Trigger / GPIO / I/O
Camera tham khảo	Basler, Hikvision và camera dùng HR10A 6-pin tương thích
Dây	Có thể chọn tiêu chuẩn hoặc High-Flex
Ứng dụng chuyển động	Drag chain, cơ cấu trượt tùy loại cáp
Đầu phía tủ	Open-end hoặc tùy chỉnh connector
Chiều dài	Tùy cấu hình

Basler hiện có riêng cáp Power-I/O HRS 6p/open và các loại Opto-I/O/GP-I/O sử dụng chính đầu HR10A-7P-6S.

---

2. Sản phẩm này là gì và dùng để làm gì?

Đây là cáp kết nối nguồn và tín hiệu I/O cho camera công nghiệp.

Sơ đồ cơ bản:

Nguồn / PLC / Trigger → cáp HR10A → Camera

Tùy camera, cáp có thể sử dụng cho:

• Cấp nguồn DC.
• Trigger input.
• Trigger output.
• GPIO.
• Opto-isolated I/O.
• Ground.

Điểm quan trọng là chức năng từng chân không giống nhau giữa mọi camera, vì vậy phải kiểm tra model camera trước khi đấu dây.

Ví dụ Basler công bố cấu hình pin khác nhau giữa camera ace GigE và ace USB 3.0.

---

3. HR10A-7P-6S

Đây là đầu nối phía camera.

Basler xác nhận:

Camera-side connector: Hirose 6 pin – HR10A-7P-6S (73).

Đầu nối này phù hợp với socket HR10A 6-pin trên camera, tạo kết nối cơ khí chắc chắn và nhỏ gọn.

Ứng dụng

• Camera Vision.
• Camera GigE.
• Camera USB 3.0.
• Camera Camera Link ở một số dòng có nguồn/I/O riêng.
• Thiết bị machine vision dùng Hirose 6-pin.

---

4. Cáp nguồn camera

Một cấu hình đơn giản là:

HR10A-7P-6S → cáp → +VDC / GND

Ví dụ với một số camera Basler, pin:

• 1/2: Camera Power
• 5/6: Camera Power Ground.

Basler có cáp Power HRS 6p/open riêng cho cấu hình này.

Lưu ý

Không được mặc định rằng mọi camera HR10A 6-pin đều có cùng pinout nguồn. Basler cũng yêu cầu tham khảo tài liệu của từng model camera trước khi đấu nguồn.

---

5. Cáp Power + I/O

Nếu cần cả nguồn và I/O, có thể sử dụng cấu hình:

HR10A 6P → nhiều lõi → đầu dây hở

Ví dụ với Basler ace GigE:

Pin	Chức năng
1	Camera Power
2	Opto-isolated IN
3	Không kết nối hoặc GPIO tùy camera
4	Opto-isolated OUT
5	Opto I/O Ground
6	Camera Power Ground

Basler công bố chính xác bảng pin này cho cáp Power-I/O HRS 6p/open.

---

6. Cáp Trigger camera

Một ứng dụng phổ biến:

Cảm biến quang → PLC/Trigger → HR10A → Camera

Khi sản phẩm đi tới:

Sensor ON → Trigger → Camera chụp ảnh

Cáp HR10A có thể đưa tín hiệu trigger vào camera nếu camera sử dụng chân tương ứng cho trigger.

Basler có các phiên bản cáp dành cho opto-isolated I/O, trong đó pin 2 có thể là Opto-isolated IN và pin 4 là Opto-isolated OUT.

---

7. Cáp High-Flex

Đối với camera chuyển động, có thể sử dụng phiên bản:

HR10A-7P-6S High-Flex / Drag Chain

Phù hợp với:

• Xích dẫn cáp.
• Bàn trượt.
• Trục X/Y.
• Camera di chuyển.
• Cơ cấu Pick & Place.
• Một số ứng dụng robot.

Tuy nhiên cần lưu ý: không phải mọi cáp HR10A đều là High-Flex. Ví dụ cáp Power HRS 6p/open tiêu chuẩn của Basler được xác định là fixed installation, không phù hợp drag chain hoặc robotics.

---

8. Cấu tạo cáp xoắn / chống nhiễu

Với cáp camera công nghiệp, có thể lựa chọn loại:

• Twisted pair.
• Shielded.
• High-Flex.
• Vỏ PUR hoặc PVC tùy ứng dụng.

Đặc biệt đối với Trigger và GPIO tốc độ cao, cáp chống nhiễu giúp giảm ảnh hưởng từ:

• Servo.
• Biến tần.
• Motor.
• Contactor.
• Nguồn switching.

---

9. Tương thích Basler

Đây là ứng dụng được xác nhận rõ.

Basler hiện có:

Power Cable HRS 6p/open

Power-I/O Cable HRS 6p/open

Opto-I/O Cable HRS 6p/open

GP-I/O Cable HRS 6p/open

và đều sử dụng HR10A-7P-6S ở phía camera trong các cấu hình tương ứng.

Do đó khi khách hàng dùng camera Basler có HRS 6-pin, đây là loại connector cần kiểm tra đầu tiên.

---

10. Tương thích Hikvision

Cáp có thể sử dụng cho camera Hikvision/Hikrobot có HR10A 6-pin tương thích, nhưng cần kiểm tra model cụ thể và pinout.

Không nên quảng cáo:

“Tất cả camera Hikvision đều dùng được.”

Nên ghi:

Tương thích với các camera Hikvision sử dụng giao diện HR10A 6-pin và có pinout phù hợp.

Cách mô tả này an toàn và chính xác hơn.

---

11. So sánh cáp tiêu chuẩn và High-Flex

Tiêu chí	Cáp tiêu chuẩn	High-Flex
Camera cố định	✅	✅
Power/I/O	✅	✅
Xích dẫn cáp	❌ Không ưu tiên	✅
Chuyển động liên tục	❌	✅
Robot	Không mặc định	Cần đúng loại robotics
Chi phí	Thấp hơn	Cao hơn
Tuổi thọ khi uốn	Hạn chế	Cao hơn

Ví dụ cáp Power HRS 6p/open tiêu chuẩn của Basler có bán kính uốn tối thiểu 27,5 mm nhưng được xác định fixed installation only, không phù hợp drag chain.

---

12. Lợi ích khi đưa vào vận hành

Kết nối chắc chắn

HR10A 6-pin phù hợp với nhiều camera công nghiệp.

Gộp nguồn và I/O

Một cáp có thể đảm nhiệm cả nguồn và các tín hiệu phụ trợ tùy camera.

Có thể tùy chỉnh

Đầu dây hở có thể đấu vào:

• PLC.
• Terminal.
• Relay.
• Power supply.
• Trigger controller.

Có phiên bản High-Flex

Phù hợp các hệ thống có chuyển động.

Dễ thay thế

Có thể thay cáp hỏng mà không phải thay camera.

---

13. Ứng dụng thực tế

Camera kiểm tra ngoại quan

Camera → HR10A → PC/IPC

Camera trigger bằng cảm biến

Sensor → Trigger → HR10A → Camera

Robot Vision

Camera → High-Flex Cable → Drag Chain → IPC

Máy lắp ráp

Camera chụp ảnh khi nhận trigger từ PLC.

Máy kiểm tra tốc độ cao

Nguồn và I/O được đưa qua một cáp chuyên dụng.

---

14. Đối tượng sử dụng phù hợp

• Nhà chế tạo máy Vision.
• Nhà tích hợp camera.
• Máy kiểm tra ngoại quan.
• Robot Vision.
• Máy lắp ráp.
• Máy đóng gói.
• Máy kiểm tra điện tử.
• Máy đo kích thước.
• Dây chuyền tự động hóa.

---

15. Chọn model/cấu hình nhanh

Cần cấp nguồn camera

→ HR10A-7P-6S Power Cable

Cần nguồn + Trigger/I/O

→ HR10A-7P-6S Power-I/O Cable

Chỉ cần I/O

→ HR10A-7P-6S I/O Cable

Camera cố định

→ Cáp tiêu chuẩn.

Camera di chuyển

→ HR10A-7P-6S High-Flex / Drag Chain

Dùng Basler

→ Đối chiếu pinout theo đúng model camera Basler. Basler có tài liệu pinout riêng cho từng dòng ace USB 3.0/GigE.

---

16. Lưu ý quan trọng khi đặt hàng

Cần xác nhận:

1. Hãng camera

2. Model camera

3. HR10A 6-pin

4. Điện áp nguồn

5. Cần Power hay Power + I/O

6. Trigger là NPN/PNP hay opto-isolated

7. Chiều dài

8. Camera cố định hay chuyển động

9. Có cần High-Flex/Drag Chain không

Đây là bước quan trọng nhất vì HR10A-7P-6S chỉ xác định đầu nối cơ khí, không xác định pinout chức năng cho tất cả camera.

---

17. Thông tin đặt hàng

Cấu hình

Hirose HR10A-7P-6S 6-pin → Open End

Có thể cung cấp:

Cáp nguồn

Cáp Power/I/O

Cáp Trigger

Cáp High-Flex

Cáp Drag Chain

Nhiều chiều dài có thể lựa chọn tùy cấu hình và pinout.

Thời gian đặt hàng: 1–2 tuần, tùy chiều dài và cấu hình.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

18. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp cáp camera công nghiệp mới.
• Kiểm tra đúng HR10A-7P-6S.
• Đối chiếu pinout camera.
• Tư vấn Power/Power-I/O/Trigger.
• Tư vấn High-Flex.
• Tư vấn Drag Chain.
• Tư vấn chiều dài cáp.
• Đối chiếu camera Basler/Hikvision.
• Tư vấn cáp thay thế cáp gốc.
• Báo giá theo số lượng.

---

19. Câu hỏi thường gặp (FAQ)

1. HR10A-7P-6S là đầu gì?

Là Hirose 6-pin connector dùng làm đầu phía camera trong nhiều loại cáp Power/I/O. Basler xác nhận connector camera-side của nhiều cáp là HR10A-7P-6S (73).

2. Có dùng cho Basler không?

Có. Đây là connector được Basler sử dụng cho nhiều cáp Power/I/O của camera ace.

3. Có dùng cho Hikvision không?

Có thể, với camera Hikvision/Hikrobot sử dụng HR10A 6-pin có pinout tương thích. Cần kiểm tra model trước khi đấu.

4. Cáp có dùng cho nguồn camera không?

Có. Basler có riêng Power Cable HRS 6p/open sử dụng HR10A-7P-6S.

5. Có dùng làm cáp Trigger không?

Có, nếu camera sử dụng các chân HR10A cho Trigger/I/O. Với Basler, có các cáp dành cho opto-isolated I/O.

6. Có loại High-Flex không?

Có thể cung cấp, nhưng cần chọn đúng loại cáp được nhà sản xuất xác nhận cho chuyển động/drag chain. Cáp Power tiêu chuẩn của Basler không phù hợp drag chain.

7. Có thể dùng cùng một pinout cho mọi camera Basler không?

Không. Basler công bố pinout khác nhau theo dòng camera; ví dụ ace GigE có GPIO/Power khác với ace USB 3.0.

8. Có thể đặt chiều dài tùy chỉnh không?

Có thể cung cấp theo chiều dài và cấu hình dây tùy yêu cầu.

9. Cáp High-Flex có dùng cho robot không?

Không nên mặc định. Cần chọn loại được xác nhận cho robotics/torsion nếu camera di chuyển đa trục.

10. Khi đặt cáp cần cung cấp thông tin gì?

Tốt nhất gửi hãng + model camera + ảnh cổng HR10A + chiều dài + yêu cầu Power/Trigger/I/O. Từ đó có thể xác định chính xác pinout và loại cáp.
