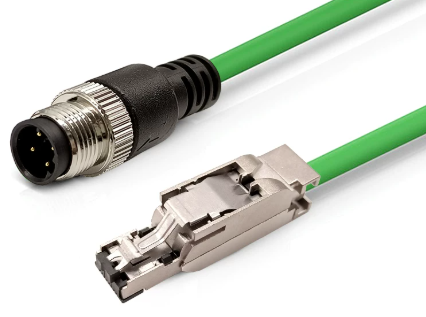

Tương thích với cáp kết nối Siemens 6XV1871-5TH20/6XV1871-5TH30/6XV1871-5TH50

Cáp kết nối Siemens 6XV1871-5TH20 / 6XV1871-5TH30 / 6XV1871-5TH50 – M12 D-coded 4 pin → RJ45, PROFINET

SIEMENS 6XV1871-5TH20 / 6XV1871-5TH30 / 6XV1871-5TH50 là dòng IE Connecting Cable M12-180 / IE FC RJ45 Plug-145, dùng cho Industrial Ethernet/PROFINET. Cáp được lắp sẵn một đầu M12 D-coded 4 pin và một đầu IE FC RJ45 Plug 145°, thuộc loại IE FC Trailing Cable GP 2 × 2 (PROFINET Type C).

1. Tổng quan nhanh

Siemens liệt kê chính xác ba mã này trong dòng IE Connecting Cable M12-180/RJ45; các chiều dài khác gồm 10 m và 15 m.

2. Sản phẩm dùng để làm gì?

Cáp dùng để kết nối thiết bị Industrial Ethernet/PROFINET có cổng M12 D-coded với thiết bị có cổng RJ45.

Ví dụ:

Thiết bị PROFINET
      │
 M12 D-coded 4P
      │
 SIEMENS 6XV1871-5TH
      │
 RJ45 Plug-145°
      │
 PLC / Switch / IPC

Siemens xác định dòng này dùng để kết nối các thiết bị Industrial Ethernet như SIMATIC ET 200, SCALANCE và SIMOTION.

3. Đầu M12 D-coded 4 pin

Phía thiết bị là:

M12-180 / 4-pin D-coded

Đây là cấu hình Industrial Ethernet/PROFINET phổ biến cho 100 Mbps.

Dòng cáp này sử dụng 4 lõi / 2 pair, phù hợp với cấu hình PROFINET Type C mà Siemens chỉ định.

4. Đầu RJ45 Plug-145°

Đầu phía mạng là:

IE FC RJ45 Plug 145°

Thiết kế này giúp:

• Đi dây gọn trong tủ.
• Giảm không gian phía sau đầu RJ45.
• Phù hợp các thiết bị Siemens sử dụng Industrial Ethernet.
• Tăng độ thuận tiện khi đấu dây trong máy.

Siemens gọi chính xác cấu hình này là IE FC RJ45 Plug-145.

5. Cáp PROFINET Type C

Đây không chỉ là cáp Ethernet LAN thông thường.

Siemens phân loại 6XV1871-5TH20/30/50 là:

IE FC TP Trailing Cable GP 2 × 2 – PROFINET Type C

Điều này cho thấy cáp được thiết kế cho môi trường công nghiệp và chuyển động, phù hợp hơn cáp mạng thông thường.

6. Cáp 4 lõi, chống nhiễu

Model 6XV1871-5TH50 được Siemens công bố:

• 4 lõi
• AWG22
• Tiết diện lõi khoảng 0,75 mm
• Trở kháng 100 Ω
• Shield dạng foil + braid đồng mạ thiếc
• Đường kính cáp khoảng 6,5 mm.

Cấu trúc này phù hợp với môi trường có:

• Servo.
• Motor.
• Biến tần.
• Nguồn switching.
• Contactor.

7. Khả năng chịu uốn

Đây là cáp thuộc nhóm Trailing Cable, tức có khả năng chịu chuyển động/uốn tốt hơn cáp Ethernet cố định.

Phù hợp với:

• Xích dẫn cáp.
• Máy CNC.
• Cơ cấu trượt.
• Máy tự động hóa.
• Thiết bị PROFINET chuyển động.

Tuy nhiên, với ứng dụng robot nhiều trục có xoắn liên tục, vẫn cần kiểm tra đúng yêu cầu cơ khí của hệ thống thay vì mặc định đây là cáp robot.

8. Chiều dài từng model

6XV1871-5TH20

2,0 m

6XV1871-5TH30

3,0 m

6XV1871-5TH50

5,0 m

Siemens còn có:

• 6XV1871-5TN10 → 10 m
• 6XV1871-5TN15 → 15 m.

9. Ứng dụng thực tế

PROFINET

S7-1200 / S7-1500
        │
    PROFINET
        │
    Switch
        │
   M12 / RJ45
        │
   Thiết bị field

SIMATIC ET 200

Kết nối thiết bị ET 200 với hạ tầng PROFINET.

SCALANCE

Kết nối thiết bị field M12 với switch Industrial Ethernet.

SIMOTION

Siemens cũng nêu SIMOTION trong nhóm thiết bị ứng dụng của dòng cáp này.

10. So sánh với M12 D-coded → RJ45 thông thường

11. Có phải cáp Gigabit không?

Không. Đây là cáp 4 lõi / 2 pair M12 D-coded, thuộc nhóm PROFINET/Industrial Ethernet 100 Mbps, không phải cáp Gigabit 4 pair.

Nếu cần 1 Gbps hoặc 10 Gbps, nên chuyển sang cáp M12 X-coded 8 pin / CAT6A hoặc cấu hình RJ45 tương ứng.

12. Ứng dụng phù hợp

• Siemens PROFINET.
• SIMATIC ET 200.
• SCALANCE.
• SIMOTION.
• Máy CNC.
• Máy đóng gói.
• Robot/Automation.
• Dây chuyền sản xuất.
• Industrial Ethernet.
• Hệ thống tự động hóa nhà máy.

13. Chọn model nhanh

Cần 2 m → 6XV1871-5TH20

Cần 3 m → 6XV1871-5TH30

Cần 5 m → 6XV1871-5TH50

Cần 10 m → 6XV1871-5TN10

Cần 15 m → 6XV1871-5TN15.

14. Lưu ý khi đặt hàng

Cần xác nhận:

1. Thiết bị dùng PROFINET hay Ethernet khác

2. Cổng M12 có phải D-coded 4 pin không

3. Đầu RJ45 cần loại 145° hay loại khác

4. Chiều dài

5. Có chuyển động/trailing cable không

Đặc biệt, không nên nhầm với các cáp Siemens 6XV1870-8AE… là loại M12-M12, hoặc các mã RJ45-RJ45 khác.

15. Thông tin đặt hàng

SIEMENS 6XV1871-5TH20

IE Connecting Cable M12-180 / IE FC RJ45 Plug-145
2 m

SIEMENS 6XV1871-5TH30

3 m

SIEMENS 6XV1871-5TH50

5 m

Đây là dòng IE FC Trailing Cable GP 2 × 2, PROFINET Type C, tiền lắp ráp sẵn, thuận tiện lắp đặt và thay thế trong hệ thống Industrial Ethernet.

Thời gian đặt hàng: 1–2 tuần, tùy mã và số lượng.

FAQ

6XV1871-5TH20 dài bao nhiêu?
2 m.

6XV1871-5TH30 dài bao nhiêu?
3 m.

6XV1871-5TH50 dài bao nhiêu?
5 m.

Đầu M12 là loại nào?
4-pin D-coded, M12-180.

Đầu RJ45 là loại nào?
IE FC RJ45 Plug-145.

Có dùng cho PROFINET không?
Có. Siemens phân loại đây là cáp PROFINET Type C.

Có phải cáp 4 lõi không?
Có. Siemens công bố 4 electrical cores, cấu trúc 2 × 2.

Có thể dùng trong xích dẫn cáp không?
Có, đây là IE FC Trailing Cable GP, được Siemens thiết kế cho ứng dụng công nghiệp có chuyển động.
