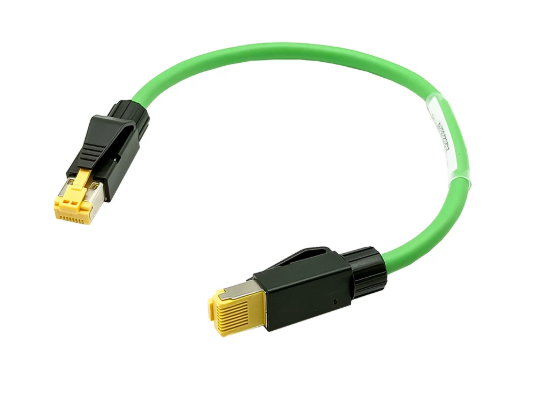

Tương thích với cáp Ethernet chuyên dụng cho động cơ servo – công nghiệp RJ45 XS5W – T421 – AMD – K

Cáp Ethernet công nghiệp OMRON XS5W-T421-AMD-K – RJ45 hai đầu, cáp truyền thông EtherCAT/EtherNet/IP

OMRON XS5W-T421-AMD-K là cáp truyền thông Ethernet công nghiệp RJ45 – RJ45, sử dụng đầu Rugged RJ45, cáp AWG22, 2 đôi dây xoắn (2-pair), màu xanh nhạt, được OMRON khuyến nghị cho các đường truyền EtherCAT và EtherNet/IP 10BASE/100BASE. Đây cũng là một trong các loại cáp được OMRON khuyến nghị cho hệ thống AC Servo 1S-series.

1. Tổng quan nhanh sản phẩm

Thông số	XS5W-T421-AMD-K
Thương hiệu	OMRON
Loại	Cáp Ethernet công nghiệp
Kết nối	RJ45 Rugged → RJ45 Rugged
Số đôi dây	2-pair
Tiết diện dây	AWG22
Màu cáp	Xanh nhạt
Giao thức	EtherCAT / EtherNet/IP 10/100 Mbps
Ứng dụng	Servo, PLC, I/O, Industrial Ethernet
Chiều dài	0,3 m
Dòng sản phẩm	XS5W-T421

OMRON liệt kê chính xác XS5W-T421-AMD-K ở phiên bản 0,3 m; các mã tiếp theo thay đổi theo chiều dài.

---

2. Sản phẩm này là gì và dùng để làm gì?

Đây là cáp mạng công nghiệp OMRON, dùng để kết nối các thiết bị Ethernet trong máy tự động hóa:

Servo / PLC / EtherCAT I/O / Switch → RJ45 → XS5W-T421-AMD-K → RJ45 → thiết bị khác

Ứng dụng phổ biến:

• Kết nối servo OMRON.
• Kết nối PLC.
• EtherCAT.
• EtherNet/IP.
• I/O mạng.
• Thiết bị điều khiển công nghiệp.
• Hệ thống tự động hóa.

OMRON xác nhận dòng cáp này được dùng cho EtherCAT/EtherNet-IP 10BASE/100BASE, và tài liệu của hệ servo 1S cũng liệt kê XS5W-T421-AMD-K là cáp truyền thông được khuyến nghị.

---

3. XS5W-T421-AMD-K – mã 0,3 m

Model bạn đưa ra:

XS5W-T421-AMD-K

có cấu hình:

• RJ45 → RJ45.
• Rugged RJ45.
• AWG22.
• 2-pair.
• Màu xanh nhạt.
• Chiều dài 0,3 m.

Đây là phiên bản ngắn, rất phù hợp để nối:

Servo ↔ Switch

hoặc:

PLC ↔ thiết bị mạng

trong cùng tủ điện.

---

4. Điểm đáng chú ý: không phải cáp RJ45 mạng thông thường

XS5W-T421-AMD-K sử dụng Rugged RJ45 plug, khác với RJ45 dân dụng thông thường.

Ưu điểm:

• Kết nối chắc chắn hơn.
• Phù hợp môi trường rung.
• Thích hợp thiết bị công nghiệp.
• Hỗ trợ hệ thống tự động hóa.

OMRON phân biệt rõ dòng Rugged RJ45 với cáp RJ45 tiêu chuẩn trong danh mục XS5W.

---

5. AWG22 – dây dẫn lớn hơn cáp mạng thông thường

Cáp sử dụng:

AWG22

với:

2-pair

OMRON phân biệt loại này với cáp EtherCAT 4-pair AWG26; XS5W-T421 dùng dây AWG22, 2-pair và đầu RJ45 Rugged.

AWG22 có tiết diện lớn hơn AWG26, phù hợp với yêu cầu cơ khí/độ bền của cáp mạng công nghiệp.

---

6. Ứng dụng với servo OMRON

Đây là điểm quan trọng trong tiêu đề sản phẩm.

OMRON liệt kê XS5W-T421-AMD-K trong nhóm Recommended EtherCAT Communications Cable cho AC Servo System 1S-series.

Sơ đồ:

PLC/Motion Controller → EtherCAT → XS5W-T421 → Servo 1S

Ví dụ:

NJ/NX Controller
│
│ EtherCAT
▼
RJ45
│
XS5W-T421-AMD-K
│
RJ45
│
Servo 1S

---

7. Dùng cho EtherCAT

OMRON khuyến nghị cáp STP Category 5 trở lên cho EtherCAT; trong hệ thống 1S-series, hãng liệt kê XS5W-T421-AMD-K là một lựa chọn Rugged RJ45, AWG22, 2-pair.

Ứng dụng:

• Motion control.
• Servo.
• I/O EtherCAT.
• Encoder.
• EtherCAT slave.
• PLC điều khiển chuyển động.

---

8. Dùng cho EtherNet/IP

OMRON cũng liệt kê XS5W-T421-AMD-K cho EtherNet/IP 10BASE/100BASE.

Do đó có thể sử dụng trong hệ thống:

PLC → EtherNet/IP → Switch → thiết bị

Tuy nhiên cần chọn đúng cấu hình mạng và thiết bị theo thiết kế hệ thống.

---

9. Các phiên bản chiều dài khác

Dòng XS5W-T421-MD-K có nhiều chiều dài:

Chiều dài	Model
0,3 m	XS5W-T421-AMD-K
0,5 m	XS5W-T421-BMD-K
1 m	XS5W-T421-CMD-K
2 m	XS5W-T421-DMD-K
3 m	XS5W-T421-EMD-K
5 m	XS5W-T421-GMD-K
10 m	XS5W-T421-JMD-K
15 m	XS5W-T421-KMD-K

OMRON xác nhận các chiều dài này trong dòng cáp Ethernet công nghiệp XS5W.

---

10. Có phiên bản M12 → RJ45

Nếu thiết bị không dùng RJ45 mà sử dụng M12, OMRON cũng có các model trong cùng series:

XS5W-T421-BMC-SS / CMC-SS / DMC-SS / EMC-SS / GMC-SS / JMC-SS

với cấu hình:

M12 Straight → RJ45 Rugged

và:

• AWG22.
• 2-pair.
• Shield strengthening connector.
• Màu đen.

Vì vậy có thể mở rộng sản phẩm thành nhóm:

OMRON XS5W-T421 – cáp Ethernet công nghiệp RJ45 / M12.

---

11. Có phiên bản M12 → M12

OMRON cũng có:

M12 Straight → M12 Straight

Ví dụ:

XS5W-T421-BM2-SS

và các chiều dài tương ứng.

Điều này phù hợp với các thiết bị EtherCAT sử dụng connector M12.

---

12. XS5W-T421 khác XS6W thế nào?

Đây là điểm khách hàng hay nhầm.

XS5W-T421

• AWG22.
• 2-pair.
• Rugged RJ45.
• EtherCAT/EtherNet/IP 10/100 Mbps.
• Màu xanh nhạt.

XS6W-6PUR8SS

• AWG26.
• 4-pair.
• RJ45 tiêu chuẩn.
• Dùng cho 1000BASE và mạng Ethernet tốc độ cao hơn theo cấu hình.
• Có phiên bản PUR.

Vì vậy XS5W-T421-AMD-K không phải cáp Gigabit 4-pair.

---

13. Cáp có chống nhiễu không?

OMRON yêu cầu cáp Ethernet cho EtherCAT sử dụng STP (shielded twisted pair) và với EtherCAT khuyến nghị loại có double shielding trong một số hệ thống.

Dòng XS5W-T421 là dòng cáp công nghiệp được thiết kế cho hệ thống truyền thông công nghiệp, với connector và cấu trúc phù hợp môi trường máy.

---

14. Lợi ích khi đưa vào vận hành

Kết nối chắc chắn

Rugged RJ45 giúp tăng độ ổn định cơ khí.

Phù hợp servo

Được OMRON khuyến nghị cho 1S-series EtherCAT.

Dây AWG22

Độ bền cơ học tốt hơn nhiều cáp mạng nhỏ thông thường.

Nhiều chiều dài

Từ 0,3 m đến 15 m trong dòng RJ45-RJ45 được OMRON liệt kê.

Có nhiều kiểu connector

• RJ45 → RJ45.
• M12 → RJ45.
• M12 → M12.

---

15. Ứng dụng thực tế

Hệ thống servo OMRON

NJ/NX → EtherCAT → Servo 1S

Tủ điều khiển

Dùng cáp 0,3–2 m để nối các thiết bị gần nhau.

EtherCAT I/O

Kết nối:

PLC → I/O → Servo → thiết bị khác

EtherNet/IP

Kết nối PLC với thiết bị Ethernet công nghiệp.

---

16. Đối tượng sử dụng phù hợp

• Nhà chế tạo máy.
• Nhà tích hợp PLC OMRON.
• Hệ thống servo.
• Hệ thống EtherCAT.
• Hệ thống EtherNet/IP.
• Máy CNC.
• Robot.
• Máy đóng gói.
• Máy lắp ráp.
• Dây chuyền tự động hóa.

---

17. Chọn model nhanh

Cần RJ45 → RJ45, 0,3 m

→ XS5W-T421-AMD-K

Cần RJ45 → RJ45, 0,5 m

→ XS5W-T421-BMD-K

Cần RJ45 → RJ45, 1 m

→ XS5W-T421-CMD-K

Cần RJ45 → RJ45, 2 m

→ XS5W-T421-DMD-K

Cần RJ45 → RJ45, 5 m

→ XS5W-T421-GMD-K

Cần RJ45 → RJ45, 10 m

→ XS5W-T421-JMD-K.

---

18. Lưu ý khi đặt hàng

Cần xác nhận:

1. Thiết bị đang dùng EtherCAT hay EtherNet/IP

2. RJ45 hay M12

3. Chiều dài

4. Có yêu cầu Rugged RJ45 không

5. Tốc độ mạng

6. Thiết bị servo/PLC cụ thể

Đặc biệt, nếu hệ thống cần 1000BASE/Gigabit Ethernet, không nên chọn XS5W-T421 mặc định; OMRON có dòng XS6W 4-pair dành cho 1000BASE.

---

19. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp OMRON chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng model.
• Tư vấn EtherCAT.
• Tư vấn EtherNet/IP.
• Tư vấn cáp cho servo.
• Tư vấn RJ45/M12.
• Tư vấn chiều dài.
• Đối chiếu model cáp cũ.
• Tìm mã thay thế phù hợp.
• Báo giá theo số lượng.

---

20. Thông tin đặt hàng

Model bạn đang đưa ra:

OMRON XS5W-T421-AMD-K

• RJ45 Rugged → RJ45 Rugged
• AWG22
• 2-pair
• Màu xanh nhạt
• Chiều dài 0,3 m
• EtherCAT / EtherNet/IP 10/100 Mbps.

Các chiều dài khác có thể đặt:

0,5 / 1 / 2 / 3 / 5 / 10 / 15 m tùy mã.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

21. Câu hỏi thường gặp (FAQ)

1. XS5W-T421-AMD-K là cáp gì?

Là cáp Ethernet công nghiệp OMRON RJ45-RJ45, đầu Rugged RJ45, AWG22, 2-pair, dài 0,3 m.

2. Có dùng cho servo OMRON không?

Có. OMRON liệt kê dòng XS5W-T421 trong nhóm cáp truyền thông được khuyến nghị cho AC Servo System 1S-series.

3. Có dùng cho EtherCAT không?

Có, OMRON liệt kê XS5W-T421 cho EtherCAT.

4. Có dùng cho EtherNet/IP không?

Có, OMRON cũng liệt kê dòng này cho EtherNet/IP 10BASE/100BASE.

5. XS5W-T421-AMD-K có phải cáp Gigabit không?

Không nên xếp vào nhóm cáp Gigabit. OMRON phân loại nó là cáp AWG22, 2-pair, dùng cho EtherCAT/EtherNet/IP 10/100BASE. Với 1000BASE, OMRON dùng dòng 4-pair như XS6W.

6. Có loại M12 → RJ45 không?

Có, ví dụ dòng XS5W-T421-BMC-SS / CMC-SS / DMC-SS… với M12 Straight → Rugged RJ45.

7. Có loại 5 m không?

Có: XS5W-T421-GMD-K – 5 m.

8. Có loại 10 m không?

Có: XS5W-T421-JMD-K – 10 m.

9. XS5W-T421 và XS6W nên chọn loại nào?

XS5W-T421: AWG22, 2-pair, Rugged RJ45, EtherCAT/EtherNet/IP 10/100.

XS6W: AWG26, 4-pair, phù hợp 1000BASE trong các cấu hình OMRON chỉ định.

10. Cáp này có phải cáp động cơ servo không?

Không phải cáp động lực của motor servo. Đây là cáp truyền thông Ethernet/EtherCAT dùng kết nối servo với controller/network. Cáp motor và cáp encoder của servo là các dòng khác.
