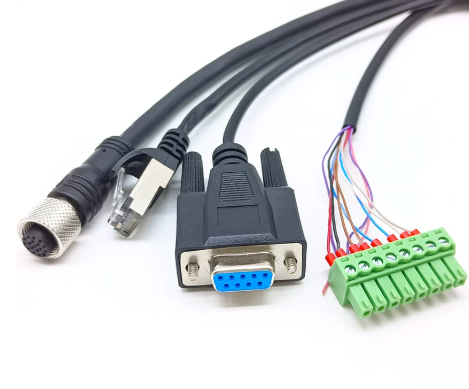

Cáp đa năng HIKROBOT MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m – M12 17 pin → RJ45 + DB9 + dây hở

HIKROBOT MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m là cáp I/O & Power tích hợp Ethernet dành cho Smart Code Reader và Vision Sensor của HIKROBOT. Cáp sử dụng M12 A-coded 17 pin phía thiết bị và chia ra TB3B8P + RJ45 male + DB9 female, dài 5 m. HIKROBOT liệt kê mã này cho các dòng ID2000M-RJ45, ID3000PM và SC2000 tương thích.

1. Tổng quan nhanh

Thông số cấu hình 17pin to TB3B8P+RJ45(M)+DB9F, 5m được các tài liệu/nhà phân phối HIKROBOT ghi nhận trực tiếp.

2. Đây không chỉ là cáp Ethernet

Tên gọi “cáp mạng” có thể gây hiểu nhầm. Đây thực chất là cáp đa năng Power + I/O + Ethernet + Serial.

Sơ đồ:

HIKROBOT ID Reader / Vision Sensor
             │
       M12 A-coded 17P
             │
             │
      MV-IDA-PE-...-ST-5m
             │
      ┌──────┼─────────┐
      │      │         │
    TB3B8P   RJ45     DB9F
      │      │         │
     I/O   Ethernet   Serial

Tài liệu HIKROBOT mô tả cáp này có thể cấp nguồn, truyền tín hiệu Input/Output và truyền dữ liệu.

3. Đầu M12 A-coded 17 pin

Phía reader/sensor sử dụng:

M12 A-coded 17-pin male

Số lượng chân lớn cho phép tích hợp nhiều chức năng trên cùng một đầu:

• Nguồn.
• Digital input.
• Digital output.
• Trigger.
• Ethernet.
• Serial/communication tùy thiết bị.

Đây là lý do cáp này có nhiều đầu ra khác nhau ở phía còn lại.

4. RJ45 male

Một nhánh của cáp là:

RJ45 male

Dùng cho kết nối Ethernet của thiết bị.

Ví dụ:

Reader → RJ45 → Ethernet Switch/PC

HIKROBOT liệt kê chính xác cấu hình RJ45(M) trong model 5 m.

5. DB9 female

Một nhánh khác là:

DB9 female

Dùng cho giao tiếp serial hoặc chức năng phụ trợ tương ứng với thiết bị.

Không nên mặc định tất cả chân DB9 đều là RS-232 giống nhau; chức năng cụ thể phụ thuộc model reader/sensor.

6. TB3B8P

Cáp còn có:

TB3B8P

để đưa các đường Power/I/O ra dạng terminal/đầu đấu nối.

Nhờ vậy người dùng có thể kết nối:

• Nguồn DC.
• Trigger sensor.
• PLC input.
• PLC output.
• Các tín hiệu I/O khác.

Cấu hình TB3B8P + RJ45(M) + DB9F được xác nhận trong thông tin sản phẩm.

7. Cấp nguồn cho thiết bị

Cáp cho phép đưa nguồn từ tủ điều khiển tới thiết bị thông qua nhánh Power/I/O.

Ví dụ:

24 VDC Power Supply
        │
      TB3B8P
        │
   M12 17-pin
        │
  HIKROBOT Reader

Điện áp và dòng cấp cụ thể cần kiểm tra theo model reader/vision sensor.

8. Kết nối Trigger và I/O

Cáp phù hợp cho các ứng dụng đọc mã trên băng tải:

Sensor phát hiện sản phẩm
            ↓
         Trigger
            ↓
     HIKROBOT Reader
            ↓
       Đọc Barcode/QR
            ↓
       Output → PLC

Các đường I/O được đưa ra nhánh terminal giúp tích hợp với PLC và cảm biến bên ngoài.

9. Ethernet

Nhánh RJ45 cho phép kết nối thiết bị vào mạng Ethernet:

Reader → RJ45 → Switch → IPC/PLC/MES

Có thể phục vụ:

• Cấu hình thiết bị.
• Truyền kết quả đọc.
• Giao tiếp với phần mềm.
• Kết nối hệ thống nhà máy.

HIKROBOT xếp cáp này vào nhóm I/O Power Cables, nhưng cấu hình thực tế tích hợp thêm RJ45 và DB9.

10. Ứng dụng với ID2000 / ID3000 / SC2000

Tài liệu HIKROBOT liệt kê cáp MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m cho:

• ID2000M-RJ45 Series
• ID3000PM Series
• SC2000 Series Vision Sensor có giao diện RJ45.

Đây là điểm quan trọng khi bán sản phẩm: không phải cáp đa năng cho mọi camera HIKROBOT.

11. Phiên bản 3 m / 5 m / 10 m / 15 m

HIKROBOT có cùng cấu hình Standard với nhiều chiều dài:

Danh mục phụ kiện của HIKROBOT xác nhận các chiều dài này.

12. Part Number

Mã sản phẩm tương ứng với phiên bản 5 m là:

HIKROBOT 310101293

MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m

Nhà phân phối HIKROBOT cũng xác nhận 310101293 là phiên bản 17-pin → TB3B8P + RJ45(M) + DB9F, 5 m.

13. Standard và High-Flex

Đây là điểm nên phân biệt khi đăng sản phẩm.

Standard

MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m

→ phiên bản ST – Standard.

High Softness / High-Flex

HIKROBOT có các mã tương ứng như:

MV-IDA-PE-M12A17pF-opensRJ45DB9-HF-3m

và các phiên bản 5/10/15 m tùy cấu hình.

Super Flexible

Cũng có phiên bản SF, dành cho yêu cầu chuyển động cao hơn.

Vì vậy ST-5m không nên quảng cáo là High-Flex/Drag Chain.

14. Phiên bản góc

HIKROBOT còn có biến thể:

MV-ACPE-M12A17F(back)-OPEN/RJ45-FL-3m

dành cho cấu hình đầu góc/định tuyến đặc biệt. Danh mục phụ kiện SC2000/ID3000 tách riêng các loại Standard, High Softness và Elbow.

15. Ứng dụng thực tế

Đọc mã trên băng tải

Reader → Trigger → Read → Ethernet → PC/PLC

Máy đóng gói

Reader đọc mã sản phẩm, truyền kết quả về PLC.

Truy xuất nguồn gốc

Kết nối reader với mạng nhà máy/MES.

Vision Sensor

SC2000 kết nối:

Nguồn + I/O + Ethernet + Serial

qua một cụm cáp.

16. Lợi ích khi sử dụng

Một cáp tích hợp nhiều chức năng

Power + I/O + Ethernet + Serial

M12 17-pin

Kết nối chắc chắn với reader.

RJ45

Dễ kết nối mạng Ethernet.

DB9

Phục vụ giao tiếp serial/phụ trợ.

TB3B8P

Thuận tiện đấu nguồn và I/O.

Nhiều lựa chọn chiều dài

3/5/10/15 m cho phiên bản Standard.

17. Đối tượng sử dụng

• Nhà chế tạo máy.
• Nhà tích hợp HIKROBOT.
• Hệ thống đọc barcode.
• Hệ thống đọc QR/Data Matrix.
• Máy Vision.
• Máy đóng gói.
• Băng tải.
• Logistics.
• Nhà máy điện tử.
• Hệ thống truy xuất nguồn gốc.

18. Chọn model nhanh

Cần 3 m → MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-3m

Cần 5 m → MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m

Cần 10 m → MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-10m

Cần 15 m → MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-15m.

Nếu camera/reader chuyển động, nên chuyển sang HF/SF thay vì ST.

19. Lưu ý khi đặt hàng

Cần xác nhận:

1. Model HIKROBOT

2. Có M12 A-coded 17 pin không

3. Có giao tiếp RJ45 không

4. Có cần DB9 không

5. Có cần TB3B8P/I/O không

6. Chiều dài

7. Standard hay High-Flex

Đặc biệt, M12 17-pin A-coded không thể thay tùy ý bằng M12 12-pin/8-pin/4-pin dù hình dạng đầu nối tương tự.

20. Thông tin đặt hàng

HIKROBOT MV-IDA-PE-M12A17pF-opensRJ45DB9-ST-5m

Part No.: 310101293

• M12 A-coded 17P
• TB3B8P
• RJ45 Male
• DB9 Female
• 5 m
• Standard
• Power + I/O + Ethernet + Serial
• Dùng cho các thiết bị HIKROBOT tương thích như ID2000M-RJ45, ID3000PM và SC2000 RJ45.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

FAQ

Cáp này có phải cáp Ethernet không?
Có nhánh RJ45 để truyền Ethernet, nhưng đây là cáp tích hợp Power/I/O/Ethernet/Serial, không phải cáp mạng RJ45 đơn thuần.

Cáp có bao nhiêu chân phía reader?
M12 A-coded 17 pin.

Cáp dài bao nhiêu?
Model ...ST-5m dài 5 m.

Part Number là gì?
310101293.

Có dùng cho ID2000 không?
Có, phiên bản ID2000M-RJ45 được liệt kê tương thích.

Có dùng cho ID3000 không?
Có, ID3000PM Series được liệt kê.

Có dùng cho SC2000 không?
Có, với SC2000 Series Vision Sensor có giao diện RJ45.

Có bản High-Flex không?
Có, HIKROBOT có các biến thể HF/SF riêng.

Có bản 10 m/15 m không?
Có, phiên bản Standard được liệt kê ở 10 m và 15 m.
