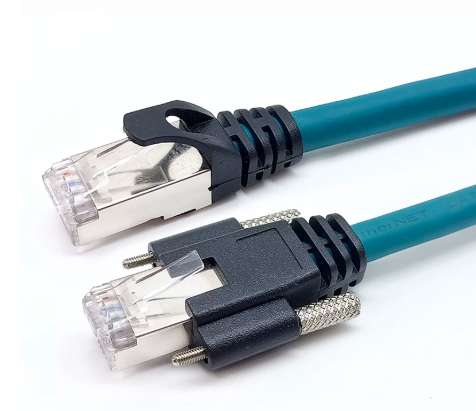

Tương thích với camera công nghiệp Hikvision/Dahua, cáp – cao MV – AC10G – RJ45s – RJ45 – HF – 5m

Cáp Ethernet công nghiệp HIKROBOT MV-AC10G-RJ45s-RJ45-HF-5m – 10 GigE, RJ45 khóa vít, High-Flex

HIKROBOT MV-AC10G-RJ45s-RJ45-HF-5m là cáp dữ liệu Ethernet công nghiệp 10 Gigabit Ethernet, cấu hình RJ45 có khóa vít → RJ45, dài 5 m, được thiết kế cho camera công nghiệp HIKROBOT có giao diện RJ45 10GigE và ứng dụng drag chain. HIKROBOT hiện liệt kê chính thức model này trong nhóm cáp 10GigE High-Flexible.

Lưu ý về “Hikvision/Dahua”: mã cáp này được HIKROBOT xác nhận cho HIKROBOT RJ45 10 Gigabit Ethernet industrial cameras. Có thể dùng cho camera Hikvision/Dahua chỉ khi camera có giao diện RJ45 và yêu cầu Ethernet tương thích; không nên tuyên bố tương thích tuyệt đối với mọi model của hai hãng.

1. Tổng quan nhanh

Thông số	MV-AC10G-RJ45s-RJ45-HF-5m
Thương hiệu	HIKROBOT
Loại	Cáp dữ liệu Ethernet công nghiệp
Chuẩn	10 Gigabit Ethernet / 10GigE
Đầu A	RJ45 có khóa vít
Đầu B	RJ45
Chiều dài	5 m
Cấu trúc	4 × 2 × AWG26
Số lõi	8 lõi / 4 pair
Đường kính cáp	7,0 mm
Shielding	Có
Vỏ	PVC
Ứng dụng	Drag chain / camera chuyển động
Chu kỳ uốn hình chữ U	5 triệu lần theo điều kiện hãng
Nhiệt độ	-20 đến 75°C
Chứng nhận	RoHS, UL

Các thông số trên được công bố cho chính model 5 m.

---

2. Sản phẩm này dùng để làm gì?

Cáp dùng để truyền dữ liệu tốc độ cao giữa:

Camera công nghiệp 10GigE → cáp → PC/IPC/NIC/Switch

Ví dụ:

Camera 10GigE
│
RJ45 có khóa vít
│
MV-AC10G-RJ45s-RJ45-HF-5m
│
RJ45
│
10GigE NIC / IPC

HIKROBOT xác nhận dòng này được thiết kế để truyền dữ liệu cho camera có giao diện RJ45 10 Gigabit Ethernet.

---

3. 10 Gigabit Ethernet

Đây là điểm khác biệt chính của dòng MV-AC10G.

Tốc độ lý thuyết:

10 Gbps

Phù hợp với camera có:

• Độ phân giải rất cao.
• Frame rate cao.
• Dữ liệu hình ảnh lớn.
• Truyền ảnh liên tục về máy tính.

HIKROBOT phân loại riêng dòng 10GigE Cables, gồm bản Standard và High Flexible.

---

4. Cấu trúc 4 pair / 8 lõi

Cáp sử dụng:

4 cặp dây xoắn = 8 lõi

Cấu trúc được công bố:

(26# × 1P + AL) × 4C + AB

Điều này phù hợp với yêu cầu truyền Ethernet tốc độ cao và shielding của đường truyền 10GigE.

---

5. Đầu RJ45 có khóa vít

Phía camera là:

RJ45 with locking stud

Cơ cấu khóa giúp:

• Giữ đầu cáp chắc chắn.
• Hạn chế tuột do rung.
• Giảm mất kết nối.
• Phù hợp camera gắn trên máy.
• Phù hợp cơ cấu chuyển động.

HIKROBOT xác nhận đầu A của model này là RJ45 with locking stud.

---

6. High-Flex – cáp kéo dạng xích

Đây là phiên bản HF (High Flexible), được thiết kế cho:

• Drag chain.
• Bàn X/Y.
• Cơ cấu trượt.
• Camera di chuyển.
• Máy tự động hóa.

Thông số chính:

Drag chain suitable

Tối đa 5 triệu chu kỳ uốn chữ U

Bán kính uốn tối thiểu: 84 mm

theo điều kiện thử nghiệm của model 5 m.

Đây là điểm rất đáng chú ý khi lựa chọn cáp cho máy chuyển động.

---

7. Không nên nhầm với cáp 10GigE Standard

HIKROBOT có hai dòng:

MV-AC10G-RJ45s-RJ45-ST

→ Standard.

MV-AC10G-RJ45s-RJ45-HF

→ High Flexible.

Cả hai đều có đầu RJ45 có khóa vít → RJ45, nhưng HF được thiết kế riêng cho ứng dụng chuyển động. HIKROBOT hiện liệt kê bản Standard 3/5/10 m và bản High-Flex 3/5/10 m.

---

8. Shielding chống nhiễu

Cáp được thiết kế với lớp shield nhằm giảm ảnh hưởng của nhiễu điện từ.

Điều này đặc biệt hữu ích khi dây chạy gần:

• Servo.
• Biến tần.
• Motor.
• Contactor.
• Nguồn switching.

Cấu trúc của cáp được công bố có AL shielding và dây dẫn cấu trúc 4 pair.

---

9. Thông số cơ khí

Model 5 m có:

• Đường kính ngoài: 7,0 mm
• Bán kính uốn tối thiểu: 84 mm
• Đầu nối RJ45 có locking stud.
• Chiều dài: 5 m.

Lưu ý về bán kính uốn

Với ứng dụng drag-chain, không nên uốn cáp nhỏ hơn bán kính quy định vì có thể ảnh hưởng đến tuổi thọ và chất lượng truyền dữ liệu.

---

10. Nhiệt độ làm việc

HIKROBOT công bố:

-20°C ~ 75°C

cho model 5 m.

Nếu máy làm việc ở nhiệt độ cao hơn, cần kiểm tra lại đúng datasheet của mã cáp trước khi sử dụng.

---

11. Ứng dụng camera công nghiệp

Phù hợp với:

• Camera 10GigE.
• Machine Vision.
• AOI.
• Kiểm tra ngoại quan.
• Camera độ phân giải cao.
• OCR/OCV.
• Đo kích thước.
• Robot Vision.

HIKROBOT mô tả dòng này dành cho camera công nghiệp có giao diện RJ45 10 Gigabit Ethernet.

---

12. Có dùng cho Hikvision/Dahua không?

Hikvision/Hikrobot

Với camera Hikrobot 10GigE RJ45, đây là ứng dụng được HIKROBOT xác nhận trực tiếp.

Hikvision

Có thể sử dụng nếu model camera có:

RJ45 + 10GigE + giao diện cơ khí phù hợp

Dahua

Tương tự, chỉ nên xác nhận khi model camera Dahua có:

RJ45 10GigE

và yêu cầu cáp phù hợp.

Do đó câu mô tả an toàn hơn là:

Tương thích với camera công nghiệp Hikvision/Dahua/Hikrobot sử dụng giao diện RJ45 10GigE tương thích.

---

13. Không phải cáp M12

Cáp này sử dụng:

RJ45 → RJ45

không phải:

• M12 D-coded.
• M12 X-coded.
• M8.
• Camera Link.

Điều này rất quan trọng khi tư vấn cho khách hàng.

---

14. So sánh với cáp GigE thông thường

Tiêu chí	Cáp GigE thường	MV-AC10G-RJ45s-RJ45-HF
1 GigE	✅	✅
10GigE	Không phải loại nào cũng hỗ trợ	✅
RJ45	✅	✅
RJ45 khóa vít	Tùy loại	✅
Drag chain	Không ưu tiên	✅
High-Flex	Tùy loại	✅
5 triệu chu kỳ	Không mặc định	✅ theo điều kiện hãng

---

15. Các chiều dài

HIKROBOT hiện liệt kê dòng High-Flex:

• 3 m: MV-AC10G-RJ45s-RJ45-HF-3m
• 5 m: MV-AC10G-RJ45s-RJ45-HF-5m
• 10 m: MV-AC10G-RJ45s-RJ45-HF-10m.

Tài liệu sản phẩm hiện có cũng liệt kê các chiều dài này cho dòng High-Flex 10GigE.

---

16. Nếu cần cáp dài hơn

HIKROBOT còn có giải pháp 10GigE Optical Fiber Jumper:

MV-AC10G-2LC-2LC

với các chiều dài như 3/5/10 m; hệ thống cũng có module SFP+ quang.

Với khoảng cách Ethernet rất dài, giải pháp quang có thể phù hợp hơn cáp đồng RJ45.

---

17. Đầu nối có thể dùng với PC/NIC

Đầu còn lại là RJ45 nên phù hợp để kết nối tới:

• 10GigE NIC.
• PC công nghiệp.
• IPC.
• Switch 10GbE.
• Network card máy chủ.

Tuy nhiên, để đạt 10 Gbps, toàn bộ đường truyền phải hỗ trợ 10GbE:

Camera + Cable + NIC/Switch + Driver/System

---

18. Lợi ích khi đưa vào vận hành

Truyền dữ liệu 10GigE

Phù hợp camera có lượng dữ liệu lớn.

Khóa RJ45

Giảm nguy cơ tuột cáp trong máy.

High-Flex

Phù hợp drag-chain.

5 triệu chu kỳ

Theo điều kiện thử nghiệm của HIKROBOT cho model 5 m.

Shielding

Giảm ảnh hưởng nhiễu điện từ.

Cấu trúc nhỏ gọn

Đường kính chỉ khoảng 7 mm.

---

19. Chọn model nhanh

Camera 10GigE, cố định

→ MV-AC10G-RJ45s-RJ45-ST

Camera 10GigE, chạy trong xích

→ MV-AC10G-RJ45s-RJ45-HF

Cần 3 m

→ MV-AC10G-RJ45s-RJ45-HF-3m

Cần 5 m

→ MV-AC10G-RJ45s-RJ45-HF-5m

Cần 10 m

→ MV-AC10G-RJ45s-RJ45-HF-10m.

---

20. Lưu ý khi đặt hàng

Cần xác nhận:

1. Camera có phải 10GigE không

2. Camera sử dụng RJ45 hay M12

3. Có cần khóa vít không

4. Camera cố định hay chuyển động

5. Có chạy trong drag-chain không

6. Chiều dài 3/5/10 m

7. Khoảng cách uốn thực tế

8. PC/NIC có hỗ trợ 10GbE không

Đặc biệt, không nên dùng cáp 1GigE thông thường cho camera 10GigE chỉ vì đều dùng RJ45.

---

21. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp HIKROBOT chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng model.
• Tư vấn 10GigE.
• Tư vấn RJ45 khóa vít.
• Tư vấn High-Flex.
• Tư vấn Drag Chain.
• Tư vấn chiều dài.
• Đối chiếu camera Hikrobot/Hikvision/Dahua.
• Tư vấn cáp thay thế.
• Báo giá theo số lượng.

---

22. Thông tin đặt hàng

HIKROBOT MV-AC10G-RJ45s-RJ45-HF-5m

Cáp Ethernet công nghiệp 10GigE High-Flex

• RJ45 locking stud → RJ45
• Chiều dài: 5 m
• Đường kính: 7,0 mm
• Shielded
• Drag-chain suitable
• Tối đa 5 triệu chu kỳ uốn chữ U theo điều kiện công bố.
• Nhiệt độ: -20 ~ 75°C
• RoHS / UL.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

FAQ

MV-AC10G-RJ45s-RJ45-HF-5m là cáp gì?
Là cáp 10GigE RJ45 → RJ45 High-Flex, dài 5 m, đầu RJ45 phía camera có locking stud.

Có dùng trong xích cáp không?
Có. HIKROBOT xác định model này drag-chain suitable.

Có phải cáp Gigabit không?
Đúng ở cấp 10 Gigabit Ethernet, cao hơn 1 Gigabit thông thường.

Có đầu RJ45 khóa vít không?
Có, đầu A là RJ45 with locking stud.

Có bản 3 m và 10 m không?
Có: HF-3m và HF-10m.

Có dùng cho camera Dahua không?
Có thể nếu camera Dahua dùng RJ45 10GbE tương thích; cần xác nhận model camera cụ thể trước khi chốt.

Có dùng cho Hikvision không?
Có thể với camera có giao diện RJ45 10GbE tương thích; còn HIKROBOT xác nhận trực tiếp dòng này cho camera công nghiệp RJ45 10GigE của hãng.

Cáp có phải CAT6/CAT7 không?
Danh mục HIKROBOT xác định model theo cấu trúc cáp và giao diện 10GigE; một số nhà bán hàng gọi cấu hình này là CAT6/CAT7, nhưng khi đăng sản phẩm chính hãng nên ưu tiên thông số từ HIKROBOT thay vì tự gán cấp CAT nếu datasheet của đúng mã không ghi rõ.
