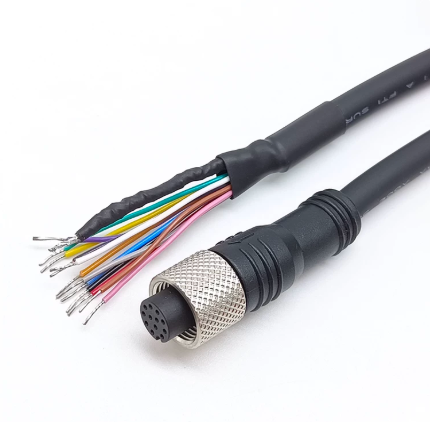

Cáp nguồn & I/O COGNEX CCB-PWRIO-05 / CCB-PWRIO-10 / CCB-PWRIO-15 – M12 12 pin, High-Flex

COGNEX CCB-PWRIO là dòng cáp Power & I/O Breakout 12 chân, dùng cho các hệ thống In-Sight Vision và một số thiết bị Cognex tương thích. Cáp có đầu M12 12-pin phía camera/vision sensor và đầu dây hở (flying lead) phía tủ điều khiển, cho phép kết nối nguồn 24 VDC, trigger, digital I/O, high-speed outputs và RS-232 tùy thiết bị. Cognex xác nhận các chiều dài tiêu chuẩn 5 m, 10 m và 15 m.

1. Tổng quan nhanh sản phẩm

Model	Chiều dài	Đầu camera	Đầu còn lại	Loại
CCB-PWRIO-05	5 m	M12 12-pin	Flying lead	Power + I/O
CCB-PWRIO-10	10 m	M12 12-pin	Flying lead	Power + I/O
CCB-PWRIO-15	15 m	M12 12-pin	Flying lead	Power + I/O
CCB-PWRIO-05R	5 m	M12 12-pin góc	Flying lead	Right-angle
CCB-PWRIO-10R	10 m	M12 12-pin góc	Flying lead	Right-angle
CCB-PWRIO-15R	15 m	M12 12-pin góc	Flying lead	Right-angle

Cognex xác nhận cả phiên bản thẳng và phiên bản right-angle trong tài liệu phụ kiện chính thức.

---

2. Sản phẩm này là gì và dùng để làm gì?

Đây là cáp nguồn và I/O đa chức năng cho camera/vision sensor Cognex.

Cấu hình:

Camera Cognex → M12 12-pin → CCB-PWRIO → dây hở → PLC / nguồn / I/O

Cáp có thể đưa ra:

• +24 VDC
• GND
• Acquisition Trigger
• General-purpose inputs
• High-speed outputs
• RS-232
• Các tín hiệu I/O khác tùy model thiết bị.

Cognex mô tả CCB-PWRIO là Breakout Cable, dùng để kết nối nguồn ngoài, acquisition trigger, general-purpose inputs, high-speed outputs và RS-232.

---

3. CCB-PWRIO-05 – cáp 5 m

CCB-PWRIO-05 là phiên bản tiêu chuẩn:

• Chiều dài: 5 m
• M12 12-pin
• Đầu còn lại: flying leads
• Dùng cho Power + I/O.
• Cấu hình đầu M12 thẳng.

Cognex xác nhận CCB-PWRIO-05 là loại M12-12 to Flying Lead, dài 5 m.

---

4. CCB-PWRIO-10 – cáp 10 m

CCB-PWRIO-10:

• Chiều dài: 10 m
• M12 12-pin
• Flying lead
• Power + I/O
• Phiên bản đầu thẳng.

Phù hợp khi camera được đặt xa tủ điều khiển hơn.

Cognex liệt kê CCB-PWRIO-10 cùng nhóm 5 m và 15 m.

---

5. CCB-PWRIO-15 – cáp 15 m

CCB-PWRIO-15 là phiên bản dài nhất trong nhóm tiêu chuẩn:

• Chiều dài: 15 m
• M12 12-pin.
• Flying lead.
• Power + I/O.

Cognex có tài liệu riêng cho CCB-PWRIO-15, trong đó xác nhận cáp được dùng để đưa các tín hiệu trigger và high-speed output ra ngoài.

Phù hợp

• Máy lớn.
• Tủ điều khiển đặt xa.
• Dây chuyền dài.
• Hệ thống Vision có khoảng cách camera–tủ lớn.

---

6. Phiên bản R – đầu M12 vuông góc

Ngoài loại thẳng:

CCB-PWRIO-05

Cognex có:

CCB-PWRIO-05R

với đầu M12 right-angle.

Tương tự:

• CCB-PWRIO-10R
• CCB-PWRIO-15R

Phiên bản vuông góc giúp cáp chạy sát theo thân camera, đặc biệt hữu ích trong máy có không gian lắp đặt hạn chế.

---

7. Cấu hình 12 chân

Cognex công bố pinout Power/I/O cho CCB-PWRIO.

Một cấu hình điển hình của CCB-PWRIO-05 gồm:

Pin	Tín hiệu	Màu dây
1	Out 2	Vàng
2	TxD	Trắng/Vàng
3	RxD	Nâu
4	Out 3	Trắng/Nâu
5	In 1	Tím
6	Common In	Trắng/Tím
7	+24 VDC	Đỏ
8	GND	Đen
9	Common Out	Xanh lá
10	In 0	Cam
11	Out 0	Xanh dương
12	Out 1	Xám

Cognex lưu ý rằng một số tín hiệu như TxD/RxD có thể không được hỗ trợ trên một số thiết bị, nên phải kiểm tra tài liệu của camera/vision sensor cụ thể.

---

8. Cáp dùng để cấp nguồn 24 VDC

Một chức năng chính của CCB-PWRIO là cấp nguồn cho thiết bị.

Cấu hình:

Nguồn 24 VDC → CCB-PWRIO → Camera Cognex

Trong pinout được Cognex công bố:

Pin 7 → +24 VDC

Pin 8 → GND.

Lưu ý

Khi đấu dây phải:

• Kiểm tra đúng pin.
• Cắt điện trước khi đấu.
• Tách dây trần khỏi +24 VDC.
• Không để các dây I/O chạm nhau.

Cognex cũng yêu cầu thực hiện đấu dây/điều chỉnh I/O khi vision sensor không được cấp nguồn.

---

9. Cáp Trigger camera

CCB-PWRIO cho phép đưa tín hiệu:

Acquisition Trigger

từ cảm biến/PLC vào camera.

Ví dụ:

Cảm biến quang → PLC/Trigger → CCB-PWRIO → Cognex → chụp ảnh

Khi sản phẩm đến đúng vị trí:

Trigger ON → Camera acquisition → Vision xử lý.

Cognex xác nhận Breakout Cable cung cấp kết nối cho acquisition trigger input.

---

10. Digital Input / Output

Cáp có thể đưa ra các tín hiệu:

Input

• In 0.
• In 1.
• Common In.

Output

• Out 0.
• Out 1.
• Out 2.
• Out 3.
• Common Out.

Điều này cho phép camera/vision sensor giao tiếp với:

• PLC.
• Relay.
• Cảm biến.
• Xi lanh.
• Bộ điều khiển máy.

Cognex xác nhận CCB-PWRIO cung cấp general-purpose inputs và high-speed outputs.

---

11. RS-232

Một số thiết bị Cognex có thể sử dụng cáp này để đưa:

TxD / RxD

ra hệ thống điều khiển.

Tuy nhiên, Cognex lưu ý trong tài liệu pinout của một số dòng rằng TxD/RxD có thể không được hỗ trợ. Vì vậy không nên mặc định mọi camera Cognex đều sử dụng RS-232 qua CCB-PWRIO.

---

12. High-Flex – khả năng uốn cao

Đây là một đặc điểm đáng chú ý của cáp Power/I/O Cognex.

Tài liệu thông số của Cognex công bố:

• Vỏ cáp: PVC
• Dây dẫn: Copper
• 3 cặp dây xoắn.
• IP67
• Chịu dầu.
• Không chứa silicone.
• Chậm cháy.
• Bend cycles >2 million cycles
• Bán kính uốn: 5 × đường kính cáp
• Nhiệt độ: -40 đến 105°C.

Vì vậy cáp có khả năng chịu uốn tốt hơn đáng kể so với cáp điều khiển thông thường.

Tuy nhiên, trước khi quảng cáo là “cáp robot” hoặc “cáp drag-chain”, cần kiểm tra đúng điều kiện thử nghiệm của Cognex và cơ cấu chuyển động thực tế.

---

13. Ứng dụng trong máy tự động hóa

Camera cố định

CCB-PWRIO-05

Phù hợp khi camera nằm cố định trên máy.

Camera cách xa tủ

CCB-PWRIO-10 / 15

Phù hợp dây chuyền lớn.

Không gian phía sau camera hẹp

CCB-PWRIO-05R / 10R / 15R

Dùng đầu M12 vuông góc.

Camera có chuyển động

Cần xác nhận cấu hình High-Flex phù hợp với hành trình và bán kính uốn thực tế.

---

14. Tương thích với thiết bị Cognex

Dòng CCB-PWRIO xuất hiện trong tài liệu phụ kiện của nhiều thiết bị Cognex, bao gồm:

• In-Sight 7000
• In-Sight 9000
• In-Sight 2000
• DataMan
• Một số vision sensor/reader tương thích khác.

Ví dụ Cognex liệt kê CCB-PWRIO-xx cho In-Sight 7000, In-Sight 3900 và In-Sight 2000.

---

15. CCB-PWRIO và cáp Ethernet khác nhau thế nào?

Đây là điểm cần phân biệt.

CCB-PWRIO

→ Power + I/O

→ M12 12-pin → Flying lead.

CCB-84901-2001-xx

→ Ethernet

→ M12 X-coded 8-pin → RJ45.

Cognex liệt kê hai loại này riêng biệt trong danh mục phụ kiện.

Vì vậy:

CCB-PWRIO không phải cáp mạng Ethernet.

---

16. Lợi ích khi đưa vào vận hành

Một cáp nhiều chức năng

Có thể đồng thời:

• Cấp nguồn.
• Trigger.
• I/O.
• High-speed output.
• RS-232 tùy thiết bị.

Chiều dài linh hoạt

Có:

5 m / 10 m / 15 m

Có đầu thẳng và góc

Giúp phù hợp nhiều vị trí lắp đặt.

Đầu M12 12-pin

Kết nối chắc chắn với camera/vision sensor.

Chịu uốn tốt

Cognex công bố hơn 2 triệu chu kỳ uốn cho cấu hình cáp được chỉ định.

IP67

Phù hợp nhiều môi trường công nghiệp.

---

17. Đối tượng sử dụng phù hợp

• Nhà chế tạo máy Vision.
• Nhà tích hợp Cognex.
• Máy kiểm tra ngoại quan.
• Máy đọc mã.
• Máy đóng gói.
• Máy lắp ráp.
• Robot Vision.
• Băng tải.
• Nhà máy điện tử.
• Hệ thống tự động hóa.

---

18. Chọn model nhanh

Cần 5 m, đầu thẳng

→ CCB-PWRIO-05

Cần 10 m, đầu thẳng

→ CCB-PWRIO-10

Cần 15 m, đầu thẳng

→ CCB-PWRIO-15

Cần 5 m, đầu vuông góc

→ CCB-PWRIO-05R

Cần 10 m, đầu vuông góc

→ CCB-PWRIO-10R

Cần 15 m, đầu vuông góc

→ CCB-PWRIO-15R.

---

19. Lưu ý khi đặt hàng

Cần xác nhận:

1. Model camera Cognex

2. Có sử dụng M12 12-pin không

3. Cần Power + I/O hay chỉ Power

4. Cần Trigger không

5. Có sử dụng RS-232 không

6. Chiều dài 5/10/15 m

7. Đầu M12 thẳng hay 90°

8. Camera cố định hay chuyển động

Đặc biệt, không nên chỉ dựa trên tên CCB-PWRIO để xác nhận tương thích với mọi camera Cognex; cần đối chiếu theo model thiết bị.

---

20. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp COGNEX chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng model cáp.
• Tư vấn Power/I/O.
• Tư vấn M12 12-pin.
• Tư vấn Trigger.
• Tư vấn I/O.
• Tư vấn phiên bản thẳng/góc.
• Tư vấn chiều dài.
• Đối chiếu camera Cognex.
• Tư vấn cáp thay thế.
• Báo giá theo số lượng.

---

21. Thông tin đặt hàng

COGNEX CCB-PWRIO-05

M12 12-pin → Flying Lead / 5 m / Power & I/O

COGNEX CCB-PWRIO-10

M12 12-pin → Flying Lead / 10 m / Power & I/O

COGNEX CCB-PWRIO-15

M12 12-pin → Flying Lead / 15 m / Power & I/O

Ngoài ra có:

CCB-PWRIO-05R / 10R / 15R
→ phiên bản M12 góc.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

22. Câu hỏi thường gặp (FAQ)

1. CCB-PWRIO là cáp gì?

Là cáp Power & I/O Breakout của Cognex, đầu M12 12-pin và đầu dây hở.

2. CCB-PWRIO-05 dài bao nhiêu?

5 m.

3. CCB-PWRIO-10 dài bao nhiêu?

10 m.

4. CCB-PWRIO-15 dài bao nhiêu?

15 m.

5. Cáp có cấp nguồn cho camera không?

Có. CCB-PWRIO có chân +24 VDC và GND theo pinout Cognex.

6. Có dùng để Trigger camera không?

Có, cáp cung cấp đường kết nối cho acquisition trigger input.

7. Cáp có Digital I/O không?

Có, bao gồm các đường In/Out và common tương ứng.

8. Có phiên bản đầu vuông góc không?

Có, ký hiệu R, ví dụ CCB-PWRIO-05R.

9. Cáp có độ linh hoạt cao không?

Theo tài liệu thông số Cognex cho dòng cáp này, cấu hình được công bố có >2 triệu chu kỳ uốn, bán kính uốn 5× đường kính cáp.

10. CCB-PWRIO có phải cáp Ethernet không?

Không. Đây là Power/I/O breakout cable. Cáp Ethernet Cognex là dòng CCB-84901-2001-xx với M12 X-coded 8-pin → RJ45.
