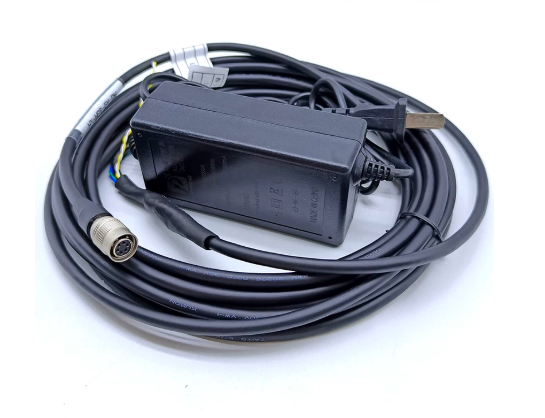

Tương thích với bộ chuyển đổi nguồn camera công nghiệp CCD – 2A 6 chân/12 chân và các đường dây I/O.

Cáp nguồn & I/O camera công nghiệp 6 chân / 12 chân – 12V 2A, tương thích Hikvision / Daheng

Đây là dòng cáp nguồn, Trigger và I/O cho camera công nghiệp sử dụng đầu nối tròn Hirose HR10A 6-pin hoặc 12-pin, phù hợp với một số dòng camera machine vision của Hikvision/Hikrobot, Daheng Imaging và các camera sử dụng giao diện tương thích. Cáp có thể dùng để cấp 12 VDC, đưa tín hiệu trigger và các đường I/O về PLC hoặc bộ điều khiển.

Lưu ý quan trọng: cùng là HR10A 6-pin hoặc 12-pin nhưng pinout giữa các model camera có thể khác nhau. Không nên đấu nguồn 12 V theo một sơ đồ chung cho tất cả camera.

1. Tổng quan nhanh sản phẩm

Đặc điểm	Thông tin
Loại	Cáp nguồn + Trigger + I/O camera công nghiệp
Đầu camera	Hirose HR10A 6-pin / 12-pin tùy model
Điện áp tham khảo	12 VDC
Dòng nguồn	Có thể thiết kế 2 A tùy cấu hình
Tín hiệu	Power / Trigger / GPIO / I/O
Camera tương thích	Hikvision/Hikrobot, Daheng và camera có pinout tương ứng
Dạng cáp	Tiêu chuẩn hoặc High-Flex tùy loại
Đầu phía tủ	Dây hở / terminal / đầu nối tùy cấu hình
Ứng dụng	Machine Vision, camera CCD/CMOS, Trigger

---

2. Sản phẩm này là gì và dùng để làm gì?

Cáp dùng để kết nối camera công nghiệp với nguồn DC, PLC, cảm biến trigger hoặc thiết bị I/O.

Sơ đồ điển hình:

Nguồn 12 VDC
│
├── +V
├── GND
│
PLC / Sensor
│
Trigger / I/O
│
▼
HR10A 6P / 12P
│
▼
Camera Hikvision / Daheng

Cáp có thể đảm nhiệm:

• Cấp nguồn camera.
• Trigger chụp ảnh.
• Digital Input.
• Digital Output.
• GPIO.
• Tín hiệu điều khiển phụ trợ.

---

3. Nguồn 12 VDC – 2 A

Một số camera công nghiệp sử dụng nguồn:

12 VDC

và bộ nguồn có thể yêu cầu công suất khoảng:

2 A

Tuy nhiên 12 VDC / 2 A không phải thông số áp dụng cho mọi camera.

Cần xác định theo:

Voltage + Current + Pinout

của model camera.

Ví dụ tài liệu Daheng cho một số dòng camera yêu cầu nguồn 12 VDC ±10%, trong khi các dòng khác có thể hỗ trợ dải điện áp rộng hơn.

---

4. Cáp 6 chân

Đầu nối HR10A 6-pin thường được sử dụng cho camera cần ít tín hiệu hơn.

Có thể dùng cho:

• +12 VDC.
• GND.
• Trigger.
• GPIO/I/O.

Một số camera Daheng sử dụng HR10A 6-pin chỉ cho nguồn, trong đó có cấu hình nhiều chân song song cho +12 V và GND; các model khác lại dùng HR10A 6-pin cho cả nguồn + GPIO.

Vì vậy cần xác định đúng model trước khi đấu.

---

5. Cáp 12 chân

Đầu HR10A 12-pin cung cấp nhiều chân hơn, thích hợp khi cần đồng thời:

• Nguồn.
• Trigger input.
• Trigger output.
• GPIO.
• Digital I/O.
• Các tín hiệu điều khiển khác.

Cấu hình 12-pin đặc biệt hữu ích với camera có nhiều đường I/O.

---

6. Tương thích Hikvision / Hikrobot

Có thể sử dụng loại cáp HR10A cho camera Hikvision/Hikrobot có đúng giao diện và pinout tương ứng.

Các ứng dụng thường gặp:

• Camera công nghiệp.
• Camera GigE Vision.
• Camera USB3 Vision.
• Camera kiểm tra ngoại quan.
• Camera đo kích thước.

Không nên xác nhận “tất cả camera Hikvision đều dùng được” chỉ dựa trên số chân của đầu nối.

---

7. Tương thích Daheng Imaging

Daheng Imaging sử dụng HR10A trong nhiều dòng camera công nghiệp.

Một số tài liệu Daheng cho thấy connector HR10A 6-pin có thể được sử dụng cho:

+12 VDC / GND

Trong khi một số dòng khác sử dụng các chân còn lại cho:

• GPIO.
• Trigger.
• Line input/output.

Do đó pinout phải được đối chiếu theo đúng model camera.

---

8. Cáp Power + Trigger

Một ứng dụng phổ biến:

Cảm biến quang → Trigger → Camera

Ví dụ:

Sản phẩm
↓
Sensor
↓
Trigger
↓
Camera
↓
Chụp ảnh
↓
Vision xử lý

Cáp HR10A đưa tín hiệu Trigger từ PLC/sensor vào chân tương ứng của camera.

---

9. Cáp Power + I/O

Nếu camera cần nhiều tín hiệu, có thể sử dụng cáp 12-pin.

Ví dụ:

Camera → HR10A 12P

Các dây còn lại đưa về:

• PLC input.
• PLC output.
• Relay.
• Trigger controller.
• Strobe.
• Alarm.

Điều này giúp hệ thống camera không cần quá nhiều sợi cáp riêng.

---

10. High-Flex / cáp kéo xích

Nếu camera chuyển động cùng máy:

Camera → cáp HR10A High-Flex → Drag Chain → Tủ điều khiển

nên sử dụng loại cáp được nhà sản xuất xác nhận:

• High-Flex.
• Continuous Flex.
• Drag Chain.

Không nên dùng cáp Power/I/O tiêu chuẩn trong xích dẫn cáp nếu chưa được xác nhận khả năng chịu uốn.

---

11. Chống nhiễu

Camera công nghiệp thường lắp gần:

• Servo.
• Biến tần.
• Motor.
• Contactor.
• Nguồn switching.

Nên ưu tiên cáp:

Shielded

hoặc double-shielded nếu môi trường nhiễu cao.

Điều này giúp giảm:

• Nhiễu Trigger.
• Nhiễu I/O.
• Lỗi tín hiệu.
• Chập chờn camera.

---

12. Đầu nối HR10A

HR10A có ưu điểm:

• Kích thước nhỏ.
• Khóa chắc chắn.
• Tiếp điểm phù hợp tín hiệu công nghiệp.
• Tháo lắp thuận tiện.
• Phù hợp camera machine vision.

Một số đầu HR10A có cơ cấu push-pull, giúp kết nối nhanh mà vẫn chắc chắn.

---

13. Cáp 6P và 12P khác nhau thế nào?

	6 chân	12 chân
Nguồn	✅	✅
GND	✅	✅
Trigger	Có thể	✅
GPIO	Tùy model	✅
I/O nhiều kênh	Hạn chế	Tốt hơn
Kích thước đầu	Nhỏ hơn	Lớn hơn
Ứng dụng	Camera ít I/O	Camera nhiều I/O

---

14. Lợi ích khi đưa vào vận hành

Cấp nguồn và I/O trên cùng một cáp

Giúp hệ thống gọn hơn.

Đầu nối chắc chắn

Phù hợp môi trường rung.

Dễ tích hợp PLC

Các dây I/O có thể đưa trực tiếp về tủ điều khiển.

Có nhiều lựa chọn

6 pin / 12 pin, cáp tiêu chuẩn hoặc High-Flex.

Phù hợp Machine Vision

Dùng cho camera kiểm tra tự động.

---

15. Ứng dụng thực tế

Kiểm tra ngoại quan

Camera → Power + Trigger → PLC/IPC

Đọc mã

Camera nhận trigger từ sensor và chụp đúng thời điểm.

Kiểm tra sản phẩm trên băng tải

Sensor phát hiện sản phẩm → Trigger camera.

Robot Vision

Camera di chuyển cùng robot, sử dụng cáp High-Flex phù hợp.

Máy lắp ráp

Camera + PLC + Trigger + I/O trên một hệ thống cáp.

---

16. Đối tượng sử dụng phù hợp

• Nhà chế tạo máy Vision.
• Nhà tích hợp Hikvision/Hikrobot.
• Nhà tích hợp Daheng.
• Máy kiểm tra ngoại quan.
• Máy đóng gói.
• Máy lắp ráp.
• Robot Vision.
• Máy đo kích thước.
• Nhà máy điện tử.
• Dây chuyền tự động hóa.

---

17. Chọn cáp nhanh

Camera dùng HR10A 6 pin

→ Cáp HR10A 6P

Camera dùng HR10A 12 pin

→ Cáp HR10A 12P

Chỉ cấp nguồn

→ Cáp Power

Cần Trigger

→ Power + Trigger

Cần nhiều I/O

→ 12P Power/I/O

Camera chuyển động

→ High-Flex / Drag Chain

---

18. Lưu ý quan trọng khi đấu 12 VDC

Đây là phần cần đặc biệt chú ý.

Không được chỉ căn cứ:

“HR10A 6 chân/12 chân + nguồn 12 V”

để đấu dây.

Cần xác định:

1. Model camera

2. Sơ đồ pinout

3. Điện áp yêu cầu

4. Dòng tiêu thụ

5. Chân +V

6. Chân GND

7. Chân Trigger

8. Chân I/O

Một số camera có các chân nguồn mắc song song để tăng khả năng cấp dòng; đấu sai pin có thể gây hỏng camera.

---

19. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp cáp camera công nghiệp mới.
• Đối chiếu HR10A 6P/12P.
• Kiểm tra pinout theo camera.
• Tư vấn nguồn 12 VDC.
• Tư vấn Power/Trigger/I/O.
• Tư vấn High-Flex.
• Tư vấn Drag Chain.
• Tư vấn chiều dài cáp.
• Đối chiếu camera Hikvision/Daheng.
• Tư vấn cáp thay thế.
• Báo giá theo số lượng.

---

20. Thông tin đặt hàng

Có thể cung cấp:

HR10A 6-PIN → Open End

HR10A 12-PIN → Open End

Power Cable

Power + Trigger Cable

Power + I/O Cable

High-Flex Camera Cable

Chiều dài có thể lựa chọn tùy cấu hình:

1 m / 2 m / 3 m / 5 m / 10 m hoặc theo yêu cầu.

Thời gian đặt hàng: 1–2 tuần, tùy cấu hình, chiều dài và pinout.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

21. Câu hỏi thường gặp (FAQ)

1. Cáp này dùng cho camera Hikvision được không?

Có thể, nếu camera sử dụng HR10A 6/12-pin với pinout tương thích.

2. Có dùng cho Daheng không?

Có, nhiều dòng Daheng sử dụng HR10A, nhưng phải đối chiếu đúng model camera.

3. Cáp có thể cấp 12 VDC 2 A không?

Có thể thiết kế để cấp nguồn 12 VDC / 2 A nếu tiết diện dây, connector và camera đáp ứng yêu cầu. Không nên mặc định mọi cáp HR10A đều chịu đúng 2 A trên toàn bộ 6/12 chân.

4. Có dùng làm Trigger camera không?

Có, nếu model camera đưa Trigger qua HR10A.

5. Có loại 6 chân và 12 chân không?

Có, tùy giao diện camera.

6. Có loại High-Flex không?

Có thể cung cấp phiên bản High-Flex/Drag Chain, nhưng cần chọn đúng loại cáp được xác nhận cho chuyển động.

7. Cáp có chống nhiễu không?

Có thể lựa chọn bản shielded, phù hợp môi trường có servo, biến tần và motor.

8. Có thể dùng chung pinout cho Hikvision và Daheng không?

Không nên. Cùng đầu HR10A không có nghĩa là cùng sơ đồ chân.

9. Cần cung cấp gì để chọn đúng cáp?

Tốt nhất gửi model camera Hikvision/Daheng + ảnh cổng + chiều dài cáp + yêu cầu 12 V/Trigger/I/O.

10. Có thể làm cáp theo pinout riêng không?

Có thể cung cấp cáp đấu dây theo pinout của từng model camera, giúp tránh tình trạng cắm được đầu nối nhưng sai chức năng chân.
