1. Tổng quan nhanh sản phẩm

ABB xác nhận R5100 là Adam DYN-Info M12-5, còn R5400 và R5700 lần lượt là Adam OSSD-Info M12-5 và M12-8.

---

2. Sản phẩm này là gì và dùng để làm gì?

EDEN là cảm biến an toàn không tiếp xúc, thường được lắp tại:

Cửa máy → nắp bảo vệ → cửa robot → cửa khu vực nguy hiểm

Cấu tạo:

ADAM + EVA

Khi cửa đóng:

EVA nằm gần ADAM → ADAM nhận diện EVA → hệ thống Safety cho phép máy hoạt động.

Khi cửa mở:

EVA rời khỏi ADAM → tín hiệu Safety thay đổi → Safety PLC/Relay đưa máy về trạng thái an toàn.

ABB mô tả Eden là thiết bị dùng để interlocking doors và safe position monitoring, với ưu điểm không có tiếp xúc cơ khí nên không bị mài mòn như công tắc cửa cơ khí.

---

3. ABB ADAM DYN-Info – 2TLA020051R5100

Thông số chính

• Model: Adam DYN-Info M12-5
• Order code: 2TLA020051R5100
• Điện áp: 24 VDC
• Giao tiếp: DYNlink
• Connector: M12 5-pin male
• Chức năng: Safety + Info signal
• Có thể kết nối dạng chuỗi trong hệ thống phù hợp.
• Cấp bảo vệ: IP67/IP69K
• Màu: vàng.
• Dùng với EVA actuator.

ABB xác nhận R5100 là Adam DYN-Info, sử dụng DYNlink và được thiết kế để sử dụng với Pluto hoặc Vital.

Điểm đặc biệt

DYNlink cho phép nhiều thiết bị an toàn được kết nối vào hệ thống Safety phù hợp, giảm số lượng dây dẫn so với việc đưa từng tín hiệu riêng về tủ điều khiển.

---

4. ABB ADAM OSSD-Info – 2TLA020051R5400

Thông số

• Model: Adam OSSD-Info M12-5
• Order code: 2TLA020051R5400
• Nguồn: 24 VDC
• Output: OSSD
• Connector: M12 5-pin
• Có Info signal
• Cấp bảo vệ: IP67/IP69K
• Màu vàng.
• Dùng với EVA.

ABB xác nhận R5400 thuộc nhóm OSSD compatible, bao gồm Pluto và Sentry, và sử dụng đầu nối M12-5.

Khi nào nên chọn?

Nếu hệ thống hiện tại của máy sử dụng:

Safety Relay / Safety PLC / Pluto / Sentry có OSSD

→ R5400 là lựa chọn phù hợp hơn R5100.

---

5. ABB ADAM OSSD-Info – 2TLA020051R5700

Đây là phiên bản OSSD sử dụng M12 8-pin.

Thông số

• Model: Adam OSSD-Info M12-8
• Order code: 2TLA020051R5700
• Nguồn: 24 VDC
• Giao tiếp: OSSD
• Connector: M12 8-pin
• Có Info signal.
• Có chức năng phục vụ cấu hình hệ thống OSSD phù hợp.

ABB liệt kê R5700 riêng biệt với R5400 do khác loại đầu nối và cấu hình tín hiệu.

---

6. EVA – Bộ tác động của hệ thống EDEN

EVA là bộ phận được ADAM nhận diện.

Có hai dạng mã phổ biến:

• 2TLA020046R0800 – Eva General Code
• 2TLA020046R0900 – Eva Unique Code

ABB phân biệt:

General Code: EVA có thể thay thế lẫn nhau.

Unique Code: sử dụng mã nhận dạng riêng, giúp tăng khả năng chống vô hiệu hóa/bypass hệ thống an toàn.

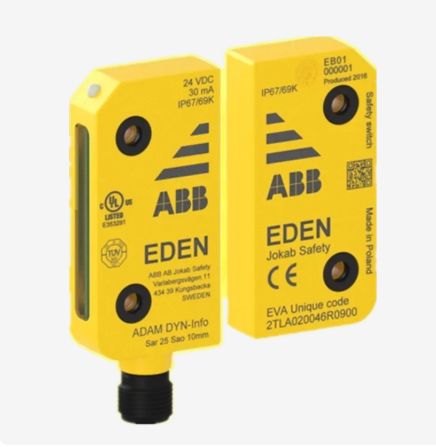

Cấu tạo hệ thống

ADAM + EVA = EDEN

Ví dụ:

ADAM 2TLA020051R5100 + EVA 2TLA020046R0800

→ tạo thành một điểm giám sát cửa an toàn không tiếp xúc.

---

7. So sánh R5100 / R5400 / R5700

Thông tin về loại controller, StatusBus, Info signal, reset và connector được ABB phân loại trực tiếp trong bảng ordering information.

---

8. Lợi ích khi đưa vào vận hành

Không tiếp xúc cơ khí

ADAM nhận diện EVA bằng công nghệ không tiếp xúc, vì vậy không có cơ cấu tiếp điểm cơ khí bị mòn theo thời gian.

Tuổi thọ cao

Không có tiếp điểm cơ khí đóng/ngắt trực tiếp tại cửa.

Lắp đặt linh hoạt

ABB cho biết Eden có khả năng lắp đặt 360°, giúp dễ bố trí trên cửa máy và cơ cấu bảo vệ.

Kích thước nhỏ

ADAM có kích thước khoảng:

30 × 75,2 × 12 mm

giúp tiết kiệm không gian tại cửa máy.

Chống bụi/nước tốt

Các phiên bản Eden được ABB công bố với cấp bảo vệ tới IP67/IP69K tùy cấu hình.

---

9. Đối tượng sử dụng phù hợp

ABB Jokab EDEN phù hợp với:

• Nhà chế tạo máy tự động hóa
• Máy đóng gói.
• Máy lắp ráp.
• Máy dập.
• Máy ép.
• Máy CNC.
• Máy gia công.
• Robot công nghiệp.
• Cửa robot.
• Cửa bảo vệ máy.
• Máy kiểm tra.
• Dây chuyền tự động.
• Hệ thống Safety PLC.
• Hệ thống retrofit.

Ứng dụng điển hình

Cửa máy đóng → ADAM nhận EVA → Safety OK → máy được phép chạy.

Cửa máy mở → EVA rời ADAM → Safety OFF → máy dừng/không cho phép khởi động.

---

10. Cách chọn model

Hệ thống đang dùng Pluto/Vital và DYNlink

→ ADAM DYN-Info M12-5 – 2TLA020051R5100

Hệ thống sử dụng OSSD + M12-5

→ ADAM OSSD-Info M12-5 – 2TLA020051R5400

Hệ thống sử dụng OSSD + M12-8

→ ADAM OSSD-Info M12-8 – 2TLA020051R5700

Cần tăng khả năng chống bypass

→ Xem xét EVA Unique Code 2TLA020046R0900 thay vì EVA General Code.

---

11. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp ABB Jokab Safety chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng Order Code.
• Tư vấn DYNlink/OSSD.
• Tư vấn M12-5/M12-8.
• Tư vấn ADAM + EVA.
• Tư vấn Safety PLC/Safety Relay.
• Hỗ trợ đối chiếu model cũ.
• Hỗ trợ kiểm tra sơ đồ kết nối.
• Hỗ trợ lựa chọn EVA General/Unique.
• Báo giá theo số lượng.

---

12. Thông tin đặt hàng

Các model

ABB Jokab ADAM DYN-Info M12-5
2TLA020051R5100

ABB Jokab ADAM OSSD-Info M12-5
2TLA020051R5400

ABB Jokab ADAM OSSD-Info M12-8
2TLA020051R5700

EVA

2TLA020046R0800 – EVA General Code

2TLA020046R0900 – EVA Unique Code

Khi đặt hàng nên cung cấp:

• Model ADAM.
• Order Code.
• Model EVA.
• Số lượng.
• Safety PLC/Relay đang sử dụng.
• DYNlink hay OSSD.
• M12-5 hay M12-8.
• Hình ảnh thiết bị cũ nếu cần thay thế.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

13. Câu hỏi thường gặp (FAQ)

1. EDEN của ABB là gì?

EDEN là hệ thống cảm biến an toàn không tiếp xúc, gồm ADAM + EVA, dùng để giám sát cửa máy và vị trí an toàn.

2. ADAM có hoạt động độc lập không?

Không. ADAM cần được kết hợp với EVA actuator để thực hiện chức năng nhận diện vị trí.

3. 2TLA020051R5100 là loại gì?

Đây là Adam DYN-Info M12-5, sử dụng DYNlink, nguồn 24 VDC, phù hợp với hệ thống Pluto/Vital.

4. R5100 và R5400 khác nhau gì?

• R5100: DYNlink.
• R5400: OSSD.

Đây là khác biệt quan trọng nhất khi thay thế.

5. R5400 và R5700 khác nhau gì?

Cả hai đều là OSSD-Info, nhưng:

• R5400: M12-5.
• R5700: M12-8.

6. Có thể dùng EVA General với ADAM DYN/OSSD không?

Có, ABB xác định EVA General Code có thể dùng với ADAM DYN và OSSD; EVA General là loại có thể thay thế lẫn nhau.

7. EVA Unique khác EVA General thế nào?

EVA Unique cung cấp mã nhận dạng riêng, giúp tăng khả năng chống vô hiệu hóa/bypass; EVA General có tính thay thế lẫn nhau.

8. EDEN có chống nước không?

Có. Các phiên bản được ABB công bố có cấp bảo vệ IP67/IP69K tùy model/cấu hình.

9. Thiết bị này có thể thay công tắc cửa cơ khí không?

Có thể, nếu thiết kế safety của máy đáp ứng yêu cầu tương ứng. EDEN đặc biệt phù hợp khi muốn thay công tắc cơ khí bằng giải pháp không tiếp xúc, giảm hao mòn và tăng tính linh hoạt khi lắp đặt.

10. 2TLA020051R5100 có phải hàng ABB Jokab chính hãng không?

Có, mã 2TLA020051R5100 được ABB liệt kê chính thức với tên Adam DYN-Info M12-5.
