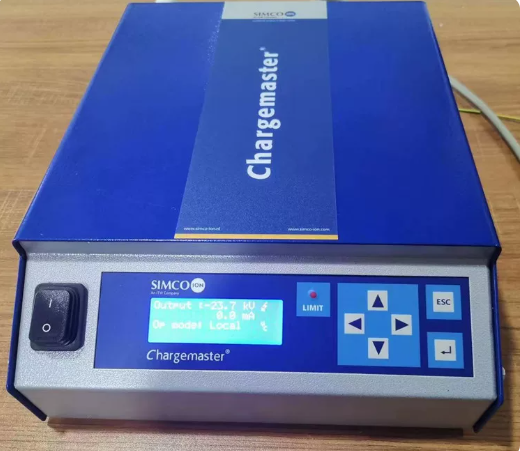

Thanh ghim SIMCO (Máy phát tĩnh điện cao áp VCM30/60)

1. Tổng quan nhanh sản phẩm

Thanh ghim SIMCO là thanh phát điện tích tĩnh điện thuộc hệ thống Chargemaster VCM, được sử dụng cùng bộ nguồn cao áp SIMCO VCM30 hoặc VCM60 để tạo ra điện tích có kiểm soát trên vật liệu.

Khác với thanh ion dùng để khử tĩnh điện, thanh ghim SIMCO có chức năng tạo điện tích tĩnh điện có chủ đích. Điện tích này tạo ra lực hút giữa các vật liệu, giúp chúng tạm thời bám, ép sát hoặc giữ đúng vị trí trong quá trình sản xuất.

Hệ thống được sử dụng trong các ứng dụng như:

• Ghim mép vật liệu (edge pinning).
• Giữ film và vật liệu trên bề mặt.
• Ép dính tạm thời các lớp vật liệu.
• Laminating.
• In ấn.
• Đóng gói.
• Sản xuất màng film.
• Dán nhãn IML.
• Card tacking và các ứng dụng bonding tạm thời.

SIMCO-ION mô tả Chargemaster VCM là bộ nguồn có thể điều khiển theo điện áp hoặc dòng điện, cung cấp điện áp cao cho charging bar và các charging applicator nhằm tạo liên kết tĩnh điện giữa các vật liệu.

Lưu ý quan trọng: Thanh ghim SIMCO/VCM30/VCM60 không phải hệ thống khử tĩnh điện. Đây là hệ thống tạo điện tích tĩnh điện có kiểm soát để phục vụ quá trình ghim hoặc liên kết vật liệu.

---

2. Sản phẩm này là gì và dùng để làm gì?

Thanh ghim SIMCO là gì?

Thanh ghim SIMCO, hay Static Charging Bar, là bộ phận trực tiếp đưa điện tích cao áp tới vật liệu.

Thanh được kết nối với bộ nguồn Chargemaster VCM thông qua cáp cao áp. Các điện cực trên thanh tạo ra vùng điện trường ion hóa; các ion mang điện tích được truyền tới vật liệu cần tích điện.

SIMCO có nhiều loại charging bar và applicator khác nhau như:

• TETRA Charging Bar.
• Pinner Arc Resistant Bar.
• Pinner NR Arc Resistant Bar.
• Pinner 5-Point Applicator.
• Pinner Blade Applicator.
• Pinner Claw Applicator.
• Multi-Point Applicator.
• FlexTac Applicator.

VCM30/VCM60 có thể cấp nguồn cho các thanh và applicator tương thích trong hệ thống Chargemaster.

VCM30/VCM60 có chức năng gì?

VCM30 và VCM60 là bộ nguồn phát điện tích tĩnh điện cao áp, không phải thanh ghim.

Chúng cung cấp điện áp cao có thể điều chỉnh tới:

• VCM30: 0–30 kV, tối đa 5 mA.
• VCM60: 0–60 kV, tối đa 2,5 mA.

Cả hai đều có 4 cổng đầu ra, cho phép cấp nguồn cho nhiều charging bar hoặc applicator theo cấu hình hệ thống.

Có thể hình dung hệ thống như sau:

VCM30/VCM60 → cáp cao áp → thanh ghim SIMCO → tạo điện tích → vật liệu bị hút/ghim tạm thời

---

Nguyên lý ghim tĩnh điện

Trong quá trình sản xuất, hai lớp vật liệu có thể khó giữ ổn định với nhau nếu chỉ sử dụng lực cơ học.

Hệ thống charging tạo ra điện tích có kiểm soát trên vật liệu.

Khi hai vật liệu có điện tích trái dấu hoặc một vật liệu được tích điện phù hợp với đối tượng cần liên kết, lực hút tĩnh điện được tạo ra.

Lực hút này có thể giúp:

• Giữ hai lớp vật liệu sát nhau.
• Giữ mép film.
• Giữ vật liệu trên bề mặt.
• Ngăn vật liệu bị bật hoặc dịch chuyển.
• Hỗ trợ quá trình ép, dán hoặc cán.

SIMCO gọi quá trình này là electrostatic pinning – sử dụng điện tích để tạm thời ghim hoặc liên kết vật liệu.

---

3. Thông số kỹ thuật

Thông số bộ nguồn SIMCO Chargemaster VCM

Hạng mục	VCM30	VCM60
Model	VCM30	VCM60
Loại	Bộ nguồn phát tĩnh điện cao áp	Bộ nguồn phát tĩnh điện cao áp
Điện áp đầu vào	85–264 VAC	85–264 VAC
Tần số	47–63 Hz	47–63 Hz
Điện áp đầu ra	0–30 kV	0–60 kV
Dòng điện tối đa	5 mA	2,5 mA
Công suất tối đa	150 W	150 W
Số cổng đầu ra	4	4
Chế độ điều khiển	Điện áp / dòng điện	Điện áp / dòng điện
Điều khiển từ xa	Có	Có
Bảo vệ ngắn mạch	Có	Có
Kiểu làm mát	Đối lưu, không dùng quạt	Đối lưu, không dùng quạt
Vỏ	Thép	Thép
Chứng nhận	CE	CE

Thông số trên được lấy từ trang sản phẩm chính thức của SIMCO-ION. Hãng công bố VCM30 ở mức 0–30 kV @ 5 mA, VCM60 ở mức 0–60 kV @ 2,5 mA, đầu vào 85–264 VAC, 47–63 Hz và 4 cổng đầu ra.

Kích thước

Model	Kích thước
VCM30	10,5 × 4,25 × 13,5 inch
VCM60	10,5 × 4,25 × 15 inch
Khối lượng	Khoảng 16,5 lb

VCM30 và VCM60 có thiết kế dạng hộp kim loại công nghiệp, có thể bố trí trên bàn hoặc lắp đặt theo cấu hình hệ thống.

---

Điều khiển điện áp và dòng điện

Một điểm nổi bật của Chargemaster VCM là khả năng hoạt động ở hai chế độ điều khiển:

Chế độ Constant Voltage

Nguồn duy trì điện áp đầu ra ổn định ngay cả khi trở kháng tải thay đổi.

Đây là phương thức điều khiển truyền thống được sử dụng trong các hệ thống Chargemaster trước đây.

Chế độ Constant Current

Nguồn duy trì dòng điện ổn định, giúp khả năng ghim tĩnh điện ổn định hơn khi:

• Điều kiện môi trường thay đổi.
• Điện cực bị nhiễm bẩn theo thời gian.
• Tính chất vật liệu thay đổi.
• Trở kháng tải thay đổi.

SIMCO cho biết chế độ dòng điện không đổi giúp duy trì lực ghim ổn định trong những điều kiện vận hành biến động.

---

4. Lợi ích khi đưa vào vận hành

Ghim vật liệu bằng lực tĩnh điện

Lợi ích chính của hệ thống là tạo ra lực hút tĩnh điện có kiểm soát để giữ vật liệu.

Điều này đặc biệt hữu ích đối với các vật liệu:

• Film nhựa.
• Giấy.
• Lá kim loại mỏng.
• Màng composite.
• Nhãn.
• Bao bì.
• Các lớp vật liệu trong quá trình cán/ép.

Hỗ trợ edge pinning

Trong dây chuyền web handling, mép vật liệu có thể bị nhấc lên hoặc dịch chuyển trong quá trình chạy tốc độ cao.

Thanh ghim có thể được bố trí gần mép vật liệu để tạo lực hút và giữ mép ổn định.

Ứng dụng này được gọi là edge pinning.

Đây là một trong những ứng dụng chính của hệ thống Pinner/Chargemaster của SIMCO.

Ứng dụng trong laminating

Trong quá trình cán nhiều lớp vật liệu, các lớp cần được giữ ổn định trước khi đi qua khu vực ép hoặc dán.

Ghim tĩnh điện có thể giúp các lớp vật liệu:

• Giữ đúng vị trí.
• Hạn chế xê dịch.
• Giữ mép.
• Tăng độ ổn định khi chạy máy.

SIMCO liệt kê lamination trong nhóm ứng dụng của hệ thống Pinner.

Hỗ trợ IML – In-Mold Labeling

Trong sản xuất bao bì và sản phẩm nhựa, nhãn cần được giữ đúng vị trí trước hoặc trong quá trình đưa vào khuôn.

Điện tích tĩnh điện có kiểm soát có thể tạo lực hút giúp nhãn bám tạm thời vào vị trí mong muốn.

SIMCO liệt kê IML trong nhóm ứng dụng của hệ thống Pinner.

Tăng độ ổn định khi xử lý vật liệu tốc độ cao

Dây chuyền film, giấy và bao bì thường vận hành ở tốc độ cao.

Khi vật liệu bị rung, cong hoặc bật mép, có thể gây:

• Lệch vật liệu.
• Lỗi dán.
• Lỗi cán.
• Lỗi cuộn.
• Gián đoạn dây chuyền.

Hệ thống pinning giúp tạo thêm một lực giữ vật liệu mà không cần tiếp xúc cơ học trực tiếp.

---

5. Đối tượng sử dụng phù hợp

Ngành sản xuất film và converting

Đây là nhóm ứng dụng tiêu biểu của Chargemaster VCM.

Có thể sử dụng trong:

• Film nhựa.
• Màng bao bì.
• Màng composite.
• Laminating.
• Slitting.
• Web handling.

SIMCO hiện giới thiệu VCM cho các quy trình continuous web processing, material handling và edge pinning.

Ngành in ấn

Thanh ghim có thể hỗ trợ:

• Giữ vật liệu.
• Ổn định mép.
• Ghim tạm thời các lớp.
• Hỗ trợ quá trình xếp/chồng vật liệu.

SIMCO có riêng ứng dụng Chargemaster VCM cho lĩnh vực printing & bindery.

Ngành bao bì

Phù hợp với:

• Sản xuất túi.
• Film bao bì.
• Dán lớp.
• Laminating.
• Đóng gói.
• Sản xuất nhãn.

Ngành nhựa

Có thể sử dụng trong:

• Film nhựa.
• Bao bì nhựa.
• In-Mold Labeling.
• Xử lý vật liệu dạng màng.
• Ghim vật liệu trước công đoạn ép.

Ngành automotive và sản xuất công nghiệp

Kiểm soát vị trí vật liệu bằng lực tĩnh điện có thể hữu ích trong những quy trình cần giữ tạm thời các lớp vật liệu hoặc chi tiết nhẹ.

---

6. Chính sách & cam kết

MYTECH cung cấp các thiết bị kiểm soát tĩnh điện, khử tĩnh điện và tạo điện tích tĩnh điện phục vụ dây chuyền công nghiệp.

Đối với hệ thống SIMCO Chargemaster VCM30/VCM60, cần xác định đồng thời:

• Model nguồn.
• Điện áp cần thiết.
• Cực tính dương/âm.
• Loại thanh ghim.
• Số lượng thanh/applicator.
• Chiều dài thanh.
• Chiều dài cáp cao áp.
• Khoảng cách từ thanh tới vật liệu.
• Tốc độ dây chuyền.
• Vật liệu cần ghim.

Lưu ý quan trọng khi lựa chọn VCM30 hoặc VCM60

Không phải ứng dụng nào cũng cần nguồn 60 kV.

Việc lựa chọn VCM30 hay VCM60 phụ thuộc vào:

• Điện áp yêu cầu của thanh ghim.
• Khoảng cách làm việc.
• Đặc tính vật liệu.
• Lực ghim mong muốn.
• Cấu hình thanh/applicator.

Đặc biệt, cần sử dụng thanh và applicator tương thích với Chargemaster VCM. Tài liệu SIMCO cảnh báo việc kết nối nguồn VCM với thanh/applicator không do SIMCO sản xuất cho model nguồn đó mà không có sự cho phép bằng văn bản có thể làm mất hiệu lực bảo hành của nguồn.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn
• Địa chỉ: Số 93, Khu phố Trang Liệt, Phường Đồng Nguyên, Tỉnh Bắc Ninh, Việt Nam

Nội dung nên cung cấp khi yêu cầu báo giá

Thiết bị: SIMCO Chargemaster VCM
Model: VCM30 / VCM60
Thanh ghim: TETRA / Pinner / loại khác
Số lượng thanh: …
Ứng dụng: edge pinning / laminating / IML / in ấn / bao bì
Vật liệu: film / giấy / nhựa / composite
Chiều rộng vật liệu: … mm
Tốc độ dây chuyền: … m/phút
Yêu cầu điện áp: … kV.

Nếu đang thay thế hệ thống cũ, nên gửi ảnh tem VCM, model thanh ghim, đầu nối cao áp và thông tin nguồn hiện tại để xác định đúng cấu hình.

---

8. Câu hỏi thường gặp (FAQ)

1. VCM30/VCM60 là máy khử tĩnh điện phải không?

Không. VCM30/VCM60 là bộ nguồn phát tĩnh điện cao áp, dùng để tạo điện tích có kiểm soát cho mục đích ghim hoặc liên kết vật liệu.

2. Thanh ghim SIMCO dùng để làm gì?

Thanh ghim truyền điện tích tới vật liệu để tạo lực hút tĩnh điện, giúp tạm thời giữ, ghim hoặc liên kết các lớp vật liệu.

3. VCM30 và VCM60 khác nhau thế nào?

Điểm khác biệt chính là mức điện áp đầu ra:

• VCM30: 0–30 kV, tối đa 5 mA.
• VCM60: 0–60 kV, tối đa 2,5 mA.

Cả hai đều có 4 cổng đầu ra.

4. VCM30 có dùng được cho thanh Pinner không?

Có thể sử dụng với các thanh/applicator tương thích trong hệ thống Chargemaster. SIMCO liệt kê Pinner và nhiều loại charging applicator là thiết bị tương thích với VCM30/VCM60.

5. Hệ thống này có dùng cho edge pinning không?

Có. Edge pinning là một trong những ứng dụng chính của hệ thống Chargemaster/Pinner.

6. VCM có dùng cho laminating không?

Có. Hệ thống có thể được sử dụng để hỗ trợ giữ các lớp vật liệu trong quá trình laminating.

7. VCM có dùng trong ngành in không?

Có. SIMCO cung cấp giải pháp Chargemaster VCM cho printing & bindery, bên cạnh các ứng dụng converting và web handling.

8. VCM30/VCM60 có thể điều khiển từ xa không?

Có. Hệ thống hỗ trợ remote ON/OFF và điều khiển điện áp/dòng điện từ xa thông qua các tín hiệu điều khiển công nghiệp phù hợp.

9. VCM hoạt động ở chế độ điện áp hay dòng điện?

Có thể hoạt động ở Constant Voltage hoặc Constant Current. Người dùng lựa chọn chế độ phù hợp với yêu cầu ghim của ứng dụng.

10. VCM30 có thể cấp nguồn cho bao nhiêu thanh?

Bộ nguồn có 4 cổng đầu ra và SIMCO công bố khả năng vận hành tối đa 4 charging bars hoặc applicators, tùy cấu hình hệ thống.

11. Thanh ghim có giống thanh ion khử tĩnh điện không?

Không.

Thanh ion khử tĩnh điện: tạo ion để trung hòa điện tích.

Thanh ghim: tạo điện tích có chủ đích để tạo lực hút và giữ vật liệu.

Đây là hai chức năng hoàn toàn trái ngược nhau.

12. VCM30/VCM60 có thể dùng với thanh của hãng khác không?

Không nên tự ý kết nối. SIMCO quy định VCM30/VCM60 dành cho các charging bar và applicator tương thích; việc kết nối thiết bị không do SIMCO sản xuất nếu không được hãng cho phép có thể ảnh hưởng đến bảo hành.

---
