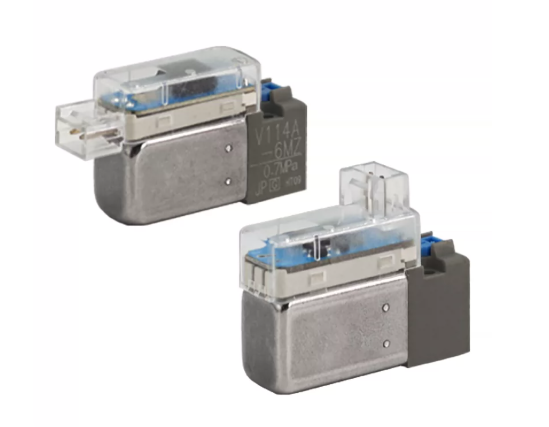

SMC V124A V114A V114UT V114-5G/6L/M/LO/5MO/5LOU/5LZ/5MZ-X255

Van điện từ SMC V124A, V114A, V114UT, V114-5G/6L/M/LO/5MO/5LOU/5LZ/5MZ-X255

1. Tổng quan nhanh sản phẩm

SMC V114, V114A, V114UT và V124A thuộc dòng V100 Series – van điện từ 3 cổng tác động trực tiếp (3-Port Direct Operated Solenoid Valve) của SMC.

Đây là dòng van có thiết kế nhỏ gọn, đáp ứng nhanh, phù hợp cho các mạch điều khiển khí nén cần đóng/ngắt hoặc chuyển hướng dòng khí bằng tín hiệu điện.

Dòng V100 có nhiều phiên bản khác nhau về:

• Kiểu van.
• Lưu lượng.
• Điện áp cuộn coil.
• Kiểu đầu nối điện.
• Có hoặc không có đèn báo.
• Mạch chống quá áp.
• Mạch tiết kiệm điện.
• Kiểu manual override.
• Kiểu lắp đặt.
• Cổng kết nối khí.

SMC phân biệt V114/V124 với V114A/V124A theo cấu hình lưu lượng; ngoài ra V114UT là phiên bản lưu lượng lớn hơn với cổng chính 1/8 và cổng khác M5 trong cấu hình manifold tương ứng.

Một số mã được sử dụng phổ biến gồm:

• SMC V114
• SMC V114A
• SMC V124A
• SMC V114UT
• V114-5G
• V114-6L
• V114-M
• V114-LO
• V114-5MO
• V114-5LOU
• V114-5LZ
• V114-5MZ-X255

Lưu ý: Các mã trên không phải các phiên bản hoàn toàn tương đương. Khi thay thế van, cần đối chiếu đầy đủ part number, đặc biệt là điện áp coil, kiểu đầu nối, mạch bảo vệ và cấu hình cổng khí.

---

2. Sản phẩm này là gì và dùng để làm gì?

SMC V114/V124A là van gì?

SMC V114/V124A là van điện từ 3 cổng, sử dụng lực điện từ của coil để tác động trực tiếp lên cơ cấu van.

Khác với van điện từ gián tiếp, dòng V100 tác động trực tiếp nên có cấu tạo nhỏ gọn và phù hợp với các mạch khí nén có yêu cầu phản hồi nhanh.

Sơ đồ nguyên lý cơ bản:

PLC / bộ điều khiển

↓ tín hiệu điện

Cuộn coil SMC V100

↓

Cơ cấu van

↓

Đóng / chuyển mạch khí nén

Dòng V100 có các cấu hình Normally Closed (N.C.) và tùy loại có hướng dòng khí tương ứng theo ký hiệu van.

---

3. Van 3 cổng SMC V114 hoạt động như thế nào?

Van 3 cổng có ba cửa khí, thường được ký hiệu:

• 1 – Supply
• 2 – Output
• 3 – Exhaust

Khi coil chưa được cấp điện, van ở trạng thái ban đầu.

Khi cấp điện cho coil, cơ cấu van thay đổi trạng thái và chuyển hướng đường khí.

Nhờ đó, V114 có thể được sử dụng để:

• Cấp khí cho actuator.
• Xả khí.
• Chuyển trạng thái một cơ cấu khí nén.
• Điều khiển pilot.
• Điều khiển các mạch khí nhỏ.
• Tạo tín hiệu khí nén ON/OFF.

Dòng V100 có thể được sử dụng độc lập hoặc lắp trên manifold VV100 để tạo thành cụm nhiều van. SMC công bố manifold VV100-S41 có thể bố trí từ 2 đến 20 trạm tùy cấu hình.

---

4. Phân biệt V114, V114A, V124A và V114UT

Đây là phần quan trọng khi lựa chọn sản phẩm.

Model	Đặc điểm chính	Ứng dụng
V114	Van 3 cổng tiêu chuẩn	Mạch khí nén nhỏ
V114A	Phiên bản lưu lượng lớn hơn	Khi cần lưu lượng cao hơn V114
V124A	Cấu hình dòng V124A, lưu lượng khác V114A	Mạch cần đặc tính dòng khí phù hợp
V114UT	Phiên bản lưu lượng lớn, Type U	Khi cần lưu lượng lớn hơn
V114-…	V114 với các tùy chọn coil/đầu nối	Lựa chọn theo hệ thống điện

Theo thông số SMC trên manifold VV100-S41, hệ số Cv của V114 khoảng 0,007–0,012, trong khi V114A khoảng 0,016–0,020 tùy hướng dòng; V114UT có lưu lượng lớn hơn với Cv khoảng 0,034–0,036 trong cấu hình được công bố.

Điều này có nghĩa V114A không đơn giản chỉ là V114 đổi mã, mà có đặc tính lưu lượng khác.

---

5. Thông số kỹ thuật

Thông số cụ thể thay đổi theo từng part number.

Hạng mục	Thông tin
Thương hiệu	SMC
Series	V100
Loại	Van điện từ 3 cổng
Kiểu tác động	Direct Operated
Kiểu van	N.C. tùy model
Model	V114 / V114A / V124A / V114UT
Điện áp DC	24V, 12V, 6V, 5V, 3V tùy model
Điện áp AC	100V, 110V, 200V, 220V tùy cấu hình V114/V124
Công suất coil DC	0,35W tiêu chuẩn; 0,1W với mạch tiết kiệm điện ở các cấu hình tương ứng
Đầu nối	G, H, L, M và các biến thể LO/MO…
Đèn báo	Tùy model
Chống quá áp	Tùy model
Manual override	Push hoặc locking tùy cấu hình
Cổng khí	M5 hoặc theo sub-plate/manifold
Manifold	VV100 Series
Môi chất	Khí nén
Ứng dụng	Điều khiển khí nén ON/OFF

SMC công bố dòng V114/V124 có nhiều lựa chọn điện áp DC gồm 24, 12, 6, 5 và 3V, đồng thời có các phiên bản AC 100/110/200/220V; công suất DC tiêu chuẩn khoảng 0,35W, hoặc khoảng 0,1W đối với cấu hình có mạch tiết kiệm điện.

---

6. Giải thích mã sản phẩm SMC V114

Tên sản phẩm của dòng V100 có thể nhìn khá phức tạp.

Ví dụ:

V114-5LOU

Có thể hiểu theo cấu trúc mã:

Thành phần	Ý nghĩa
V114	Model van
5	Coil 24VDC
L	L plug connector
O	Không connector/cấu hình đầu nối theo mã
U	Có đèn báo và mạch chống quá áp

Theo catalog SMC, mã V114-5LOU là van V100 loại tiêu chuẩn, N.C., coil 24VDC, đầu nối L dạng plug connector không kèm connector, có đèn báo/chống quá áp và manual override dạng non-locking push.

Tuy nhiên, không nên tự suy diễn toàn bộ hậu tố của mọi mã chỉ dựa trên một mã mẫu, vì SMC sử dụng nhiều trường tùy chọn khác nhau.

---

7. Giải thích một số mã mà khách hàng thường gặp

SMC V114-5G

Đây là cấu hình V114 sử dụng:

• Van N.C.
• Coil 24VDC.
• Kiểu dây Grommet.
• Có thể có các tùy chọn bảo vệ tùy hậu tố đầy đủ.

Trong catalog SMC, cấu hình V114A-5GU cho thấy số 5 tương ứng với coil 24VDC, còn G là kiểu dây Grommet và U là đèn báo/chống quá áp.

---

SMC V114-6L

Số 6 trong cấu hình dòng V100 tương ứng với 12VDC.

Chữ L thể hiện kiểu L plug connector.

SMC cũng sử dụng kiểu đầu nối L với chiều dài dây nhất định tùy cấu hình.

---

SMC V114-M

Chữ M thể hiện kiểu M plug connector.

Đây là một trong các kiểu kết nối điện được SMC cung cấp cho dòng V100.

---

SMC V114-LO

Đây là cấu hình sử dụng L plug connector nhưng không kèm connector.

Ví dụ SMC V114-5LO được xác định là:

• N.C.
• 24VDC.
• Coil 0,35W.
• L plug connector.
• Không có đèn báo/chống quá áp.
• Manual override non-locking push.
• Không kèm sub-plate.

---

SMC V114-5MO

Cấu hình V114A-5MO của SMC sử dụng:

• N.C.
• 24VDC.
• M plug connector.
• Không có đèn báo/chống quá áp.
• Manual override dạng nhấn không khóa.
• Không có sub-plate.

---

SMC V114-5LOU

Đây là một mã khá phổ biến.

Theo dữ liệu SMC:

• V114A
• N.C.
• 24VDC.
• L plug connector.
• Không kèm connector.
• Có đèn báo.
• Có mạch chống quá áp.
• Manual override non-locking push.
• Không có sub-plate.
• Công suất với mạch tiết kiệm điện: 0,1W.

---

SMC V114-5LZ

Hậu tố Z thuộc nhóm cấu hình có mạch tiết kiệm điện, do đó cần kiểm tra đúng sơ đồ đấu dây và giới hạn điện áp của model trước khi thay thế.

SMC lưu ý các loại có mạch tiết kiệm điện có giới hạn điện áp cho phép khác với loại tiêu chuẩn do có sụt áp trên mạch điện tử bên trong.

---

SMC V114-5MZ-X255

Đây là cấu hình có option đặc biệt X255.

Đối với các mã có hậu tố X của SMC, không nên chỉ dựa vào tên model cơ bản để xác định đầy đủ đặc tính. -X255 cần được đối chiếu với catalog/model number chính xác của SMC trước khi thay thế.

Đây là điểm đặc biệt quan trọng đối với các van đang lắp trên máy OEM.

---

8. Ưu điểm của van điện từ SMC V100

8.1. Thiết kế nhỏ gọn

V100 là dòng van có kích thước nhỏ, phù hợp với các cụm khí nén cần tiết kiệm không gian.

Đặc biệt khi sử dụng manifold, nhiều van có thể được bố trí thành một cụm điều khiển tập trung.

---

8.2. Tác động trực tiếp

Van tác động trực tiếp giúp cấu trúc đơn giản và phù hợp với các ứng dụng điều khiển khí nén nhỏ.

Đây là một trong những đặc điểm quan trọng của V100 Series.

---

8.3. Tiêu thụ điện thấp

Một số cấu hình V100 sử dụng mạch tiết kiệm điện với công suất khoảng 0,1W.

Điều này hữu ích khi hệ thống có nhiều van cùng hoạt động hoặc van phải duy trì trạng thái trong thời gian dài.

---

8.4. Có nhiều kiểu đầu nối

Người dùng có thể lựa chọn:

• Grommet.
• L plug connector.
• M plug connector.
• Các biến thể LO/MO.
• Cấu hình có hoặc không có connector.

Điều này giúp V100 dễ tích hợp vào nhiều hệ thống điều khiển khác nhau.

---

8.5. Có tùy chọn đèn báo và chống quá áp

Một số mã có thể được tích hợp:

• LED indicator.
• Surge voltage suppressor.

Nhờ đó thuận tiện hơn trong việc kiểm tra trạng thái van và bảo vệ mạch điều khiển.

Ví dụ, mã V114A-5LOU được SMC xác nhận có đèn báo và mạch chống quá áp.

---

9. Lắp đặt dạng manifold

Một ưu điểm đáng chú ý của dòng V100 là khả năng sử dụng với manifold VV100.

Thay vì lắp từng van riêng biệt:

Van 1 → Van 2 → Van 3 → Van 4 → …

có thể sử dụng:

Nguồn khí chung → Manifold → nhiều van V100

Cách bố trí này giúp:

• Tiết kiệm không gian.
• Giảm đường ống.
• Tập trung hệ thống điều khiển.
• Dễ bảo trì.
• Dễ mở rộng số lượng van.

SMC công bố manifold VV100-S41 có thể bố trí từ 2 đến 20 trạm.

Lưu ý: SMC cũng ghi rõ V114(A) và V124(A) không thể lắp chung trên cùng một manifold trong cấu hình VV100-S41.

---

10. Ứng dụng của SMC V114/V114A/V124A

Dòng van này có thể được sử dụng trong nhiều hệ thống tự động hóa:

Máy tự động

• Điều khiển xy lanh.
• Điều khiển cơ cấu kẹp.
• Cấp/xả khí.
• Điều khiển cơ cấu gắp.
• Điều khiển cơ cấu đẩy.

Máy đóng gói

• Điều khiển cylinder.
• Kẹp sản phẩm.
• Đẩy sản phẩm.
• Điều khiển cơ cấu đóng mở.

Máy lắp ráp

• Điều khiển actuator.
• Cơ cấu ép.
• Cơ cấu định vị.
• Cơ cấu cấp phôi.

Thiết bị điện tử

• Cơ cấu kẹp PCB.
• Cơ cấu gắp linh kiện.
• Điều khiển khí cho máy lắp ráp.

Máy CNC và máy công nghiệp

• Điều khiển cơ cấu khí.
• Thổi khí.
• Cấp/xả khí.
• Điều khiển pilot.

---

11. V114 và V114A khác nhau như thế nào?

Đây là câu hỏi quan trọng khi thay thế.

Không nên xem V114A là mã thay thế trực tiếp cho V114.

Theo đặc tính lưu lượng của SMC, V114A có khả năng lưu lượng cao hơn V114 trong cùng điều kiện manifold. Ví dụ với một số hướng dòng trên VV100-S41:

• V114: Cv khoảng 0,007–0,012.
• V114A: Cv khoảng 0,016–0,020.

Vì vậy nếu van đang được sử dụng trong máy với yêu cầu lưu lượng cụ thể, cần kiểm tra:

• Áp suất nguồn.
• Lưu lượng yêu cầu.
• Đường kính ống.
• Kích thước actuator.
• Thời gian đóng/mở.
• Cấu hình manifold.

---

12. Lưu ý khi thay thế van SMC V114

Khi mua van thay thế, không nên chỉ nhìn:

V114

mà cần kiểm tra toàn bộ mã.

Ví dụ:

V114-5LOU

khác với:

V114-5LO

và khác với:

V114-5MO

vì kiểu đầu nối và tùy chọn điện có thể khác nhau. Các trang sản phẩm chính hãng SMC xác nhận những khác biệt này trong cấu hình part number.

Cần kiểm tra tối thiểu:

1. Model van.
2. Điện áp coil.
3. Công suất coil.
4. Kiểu đầu nối.
5. Có/không có LED.
6. Có/không có chống quá áp.
7. Kiểu manual override.
8. Cổng khí.
9. Có sử dụng manifold hay không.
10. Mã option -X... nếu có.

---

13. SMC V100 có những điện áp coil nào?

Theo catalog SMC, dòng V114/V124 có các lựa chọn DC:

• 24VDC
• 12VDC
• 6VDC
• 5VDC
• 3VDC

Ngoài ra V114/V124 còn có các lựa chọn AC:

• 100VAC
• 110VAC
• 200VAC
• 220VAC

Trong khi các phiên bản V114A/V124A được cấu hình theo nhóm điện áp riêng trong catalog.

Do đó, không được cấp 24VDC vào một coil 12VDC chỉ vì cùng là van V114.

---

14. Chính sách & cam kết

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp và tư vấn các dòng van điện từ SMC V100 Series phục vụ máy móc và hệ thống tự động hóa công nghiệp.

Các model khách hàng có thể tham khảo:

• SMC V114.
• SMC V114A.
• SMC V124A.
• SMC V114UT.
• SMC V114-5G.
• SMC V114-6L.
• SMC V114-M.
• SMC V114-LO.
• SMC V114-5MO.
• SMC V114-5LOU.
• SMC V114-5LZ.
• SMC V114-5MZ-X255.

MYTECH hỗ trợ đối chiếu mã van cũ, điện áp coil, kiểu đầu nối và cấu hình lắp đặt trước khi đặt hàng để hạn chế mua nhầm phiên bản.

---

15. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

📞 Hotline/Zalo: 0968 534 039
📧 Email: haibang0710@gmail.com
🌐 Website: mytek.com.vn

Khi cần báo giá, khách hàng nên gửi ảnh tem hoặc toàn bộ mã in trên thân van.

Ví dụ:

V114-5LOU

V114A-5MO

V114-5MZ-X255

Việc cung cấp đầy đủ part number giúp xác định chính xác cấu hình điện và cơ khí của van.

---

16. Câu hỏi thường gặp (FAQ)

SMC V114 là van mấy cổng?

SMC V114 là van điện từ 3 cổng, thuộc V100 Series và sử dụng cơ cấu tác động trực tiếp.

SMC V114 có phải van 24V không?

Không phải tất cả. Dòng V114 có nhiều lựa chọn điện áp như 24VDC, 12VDC, 6VDC, 5VDC, 3VDC và một số cấu hình AC. Cần xem số điện áp trong part number.

V114 và V114A có thay thế cho nhau được không?

Không nên thay trực tiếp nếu chưa kiểm tra lưu lượng và cấu hình lắp đặt. V114A có đặc tính lưu lượng cao hơn V114 trong các điều kiện được SMC công bố.

V114A và V124A khác nhau thế nào?

Hai model có cấu hình dòng khí khác nhau. Theo dữ liệu lưu lượng của SMC trên manifold, hướng dòng của V124A cũng được bố trí khác với V114A. Vì vậy cần xem sơ đồ khí của máy trước khi thay thế.

V114UT là gì?

V114UT là phiên bản Type U lưu lượng lớn của V100. Cấu hình manifold tương ứng sử dụng cổng 1 và 3 là 1/8, trong khi cổng 2 là M5.

V114-5LOU có điện áp bao nhiêu?

Theo catalog SMC, V114A-5LOU sử dụng 24VDC, L plug connector, có đèn báo và mạch chống quá áp.

V114-5MO dùng đầu nối gì?

Mã MO sử dụng M plug connector; cấu hình V114A-5MO được SMC xác nhận là 24VDC và không có đèn báo/chống quá áp trong cấu hình đó.

Van V114 có thể lắp trên manifold không?

Có. V100 Series có thể sử dụng với manifold VV100; cấu hình VV100-S41 được SMC công bố từ 2 đến 20 trạm tùy lựa chọn.

Có thể dùng V114A thay V114 để tăng lưu lượng không?

Về mặt kỹ thuật cần xem toàn bộ mạch. V114A có đặc tính lưu lượng lớn hơn, nhưng việc thay thế còn phụ thuộc manifold, cổng khí, actuator và yêu cầu của máy. Không nên chỉ thay theo tiêu chí “lưu lượng lớn hơn”.

---
