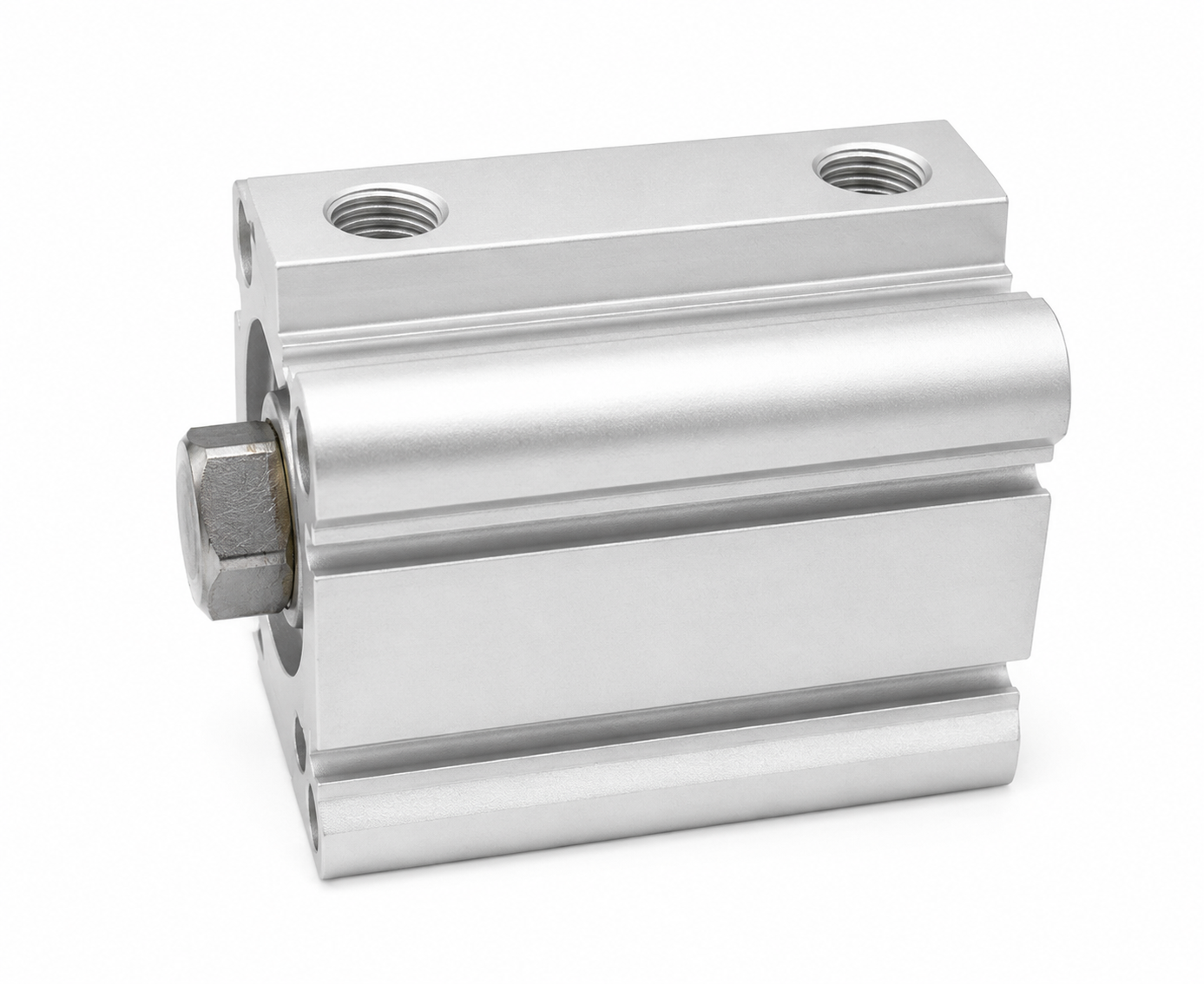

SMC Slim Cylinder CDQ2B32-5D-10D-15D-20DZ-25D-30D-40D-50DZ/DM/DCZ

Xi lanh khí nén SMC CDQ2B32 – Slim/Compact Cylinder, tác động kép, hành trình 5–50 mm

1. Tổng quan nhanh sản phẩm

SMC CDQ2B32 là dòng xi lanh khí nén compact dạng slim, tác động kép, một ty, thuộc series CQ2/CDQ2 của SMC. Với đường kính piston Ø32 mm, sản phẩm có thiết kế thân ngắn, tiết kiệm không gian nhưng vẫn đáp ứng các cơ cấu đẩy, ép, chặn, định vị và chuyển động tuyến tính trong máy tự động hóa. SMC hiện liệt kê CDQ2 thuộc nhóm Compact Cylinder, với dải đường kính từ nhỏ đến lớn và nhiều cấu hình tích hợp auto switch.

Các hành trình trong nhóm sản phẩm bạn cung cấp gồm:

5D / 10D / 15D / 20DZ / 25D / 30D / 40D / 50DZ

Trong catalogue SMC, CDQ2B32 có các hành trình tương ứng từ 5 đến 50 mm, trong đó các cấu hình DZ là một biến thể có mã cấu hình riêng.

2. Sản phẩm này là gì và dùng để làm gì?

CDQ2B32 là xi lanh khí nén compact, tác động kép, dùng khí nén để tạo chuyển động tịnh tiến của piston và ty piston.

Cấu tạo cơ bản:

             Khí nén
                ↓
       ┌─────────────────┐
       │    CDQ2B32      │
       │  ┌───────────┐  │
       │  │  Piston   │──┼──→ Ty piston
       │  └───────────┘  │
       └─────────────────┘
          ↑           ↑
        Cổng A       Cổng B

Cấp khí vào một phía:

piston tiến.

Cấp khí vào phía còn lại:

piston lùi.

Nhờ cấu trúc double acting, CDQ2B32 phù hợp với các cơ cấu cần điều khiển chủ động cả hai chiều.

Ứng dụng

CDQ2B32 có thể được sử dụng trong:

• Máy lắp ráp.
• Máy đóng gói.
• Máy cấp phôi.
• Máy kiểm tra.
• Cơ cấu đẩy/chặn.
• Cơ cấu ép.
• Cơ cấu định vị.
• Robot và máy tự động hóa.

3. Thông số kỹ thuật

SMC phân loại CQ2-Z là compact cylinder tác động kép, một ty, với đường kính Ø32 mm nằm trong dải tiêu chuẩn. Dòng CDQ2 bổ sung các cấu hình có auto switch.

Kích thước theo hành trình

Theo catalogue SMC, với CDQ2B32:

Catalogue cũng cho thấy với CDQ2B32, bulông lắp có kích thước M5, với chiều dài thay đổi theo hành trình.

Lực tác động

Lực lý thuyết của piston có thể tính theo:

F = P × A

Với piston Ø32 mm, diện tích piston xấp xỉ:

A ≈ 804 mm²

Ví dụ về mặt lý thuyết, ở áp suất 0,5 MPa:

F ≈ 0,5 × 804 ≈ 402 N

Đây chỉ là lực lý thuyết phía piston; lực thực tế còn phụ thuộc ma sát, áp suất thực tế, đường ống, van và điều kiện tải.

CDQ2B32-5D

Đây là phiên bản:

Ø32 mm – hành trình 5 mm

Phù hợp với những cơ cấu cần hành trình rất ngắn, ví dụ:

• Chặn phôi.
• Nhấn.
• Định vị.
• Tách sản phẩm.

Catalogue SMC xác nhận CDQ2B32-5DZ có cấu hình hành trình 5 mm với kích thước D khoảng 40 mm.

CDQ2B32-10D

Ø32 mm – hành trình 10 mm

Phù hợp với cơ cấu cần hành trình ngắn nhưng lớn hơn 5 mm.

CDQ2B32-15D

Ø32 mm – hành trình 15 mm

Là lựa chọn trung gian cho nhiều cơ cấu đẩy/chặn.

CDQ2B32-20DZ

Ø32 mm – hành trình 20 mm

Catalogue SMC liệt kê cấu hình CDQ2B32-20DZ, với kích thước D khoảng 55 mm.

CDQ2B32-25D

Ø32 mm – hành trình 25 mm

Phù hợp các cơ cấu cần khoảng dịch chuyển trung bình.

CDQ2B32-30D

Ø32 mm – hành trình 30 mm

Catalogue SMC liệt kê CDQ2B32-30DZ với kích thước D khoảng 65 mm.

CDQ2B32-40D

Ø32 mm – hành trình 40 mm

Phù hợp các cơ cấu đẩy hoặc định vị cần hành trình dài hơn.

CDQ2B32-50DZ

Ø32 mm – hành trình 50 mm

Catalogue SMC liệt kê CDQ2B32-50DZ với kích thước D khoảng 85 mm.

Ý nghĩa của D và DZ

Cần lưu ý rằng:

Không nên tự suy diễn DZ chỉ bằng cách ghép D + Z.

Trong catalogue SMC, CDQ2B32 có những part number hoàn chỉnh như CDQ2B32-5DZ, -10DZ, -20DZ, -50DZ… Đây là mã cấu hình hoàn chỉnh, vì vậy khi đặt hàng phải giữ nguyên full part number.

Dòng CDQ2 và CQ2 khác nhau

CQ2 là dòng compact cylinder tiêu chuẩn.

CDQ2 là phiên bản trong cùng nền tảng có thể tích hợp auto switch theo cấu hình. SMC mô tả CDQ2 gồm các biến thể như CDQ2, CDQ2W, CDQ2K, CDQ2KW, CDQP2, CDQ2□S… với khả năng lắp auto switch.

Khả năng lắp cảm biến

Một ưu điểm của CDQ2 là:

small auto switches can be mounted on multiple surfaces

tùy đường kính.

SMC cũng cho biết auto switch có thể được lắp không nhô ra ngoài thân ở thiết kế mới, giúp tiết kiệm không gian.

Điều này thuận tiện khi cần đưa tín hiệu về PLC:

CDQ2B32
   ↓
Auto Switch
   ↓
PLC

PLC có thể xác nhận vị trí piston trước khi chuyển sang công đoạn tiếp theo.

4. Lợi ích khi đưa vào vận hành

Thiết kế compact, tiết kiệm không gian

Dòng CQ2/CDQ2 được SMC phát triển với mục tiêu space-saving, thân xi lanh nhỏ gọn hơn so với các thiết kế thông thường.

Hành trình đa dạng

CDQ2B32 có thể lựa chọn các hành trình ngắn từ 5 mm đến 50 mm trong nhóm mã bạn cung cấp.

Tác động kép

Chủ động điều khiển cả:

Tiến + Lùi

Dễ tích hợp cảm biến

Có thể kết hợp auto switch để đưa tín hiệu vị trí về PLC.

Dễ lắp đặt

SMC cung cấp các tùy chọn bracket và mounting accessories cho dòng CQ2/CDQ2; một số cấu hình có sẵn bracket/mounting bolt theo part number.

Phù hợp máy mật độ linh kiện cao

Thiết kế compact giúp giảm không gian cần thiết trong máy.

Có nhiều option

SMC còn cung cấp các biến thể:

• Non-rotating rod.
• Water resistant.
• Anti-lateral load.
• End lock.
• Stainless steel.
• Heat resistant.
• Low speed.

tùy series/cấu hình.

Có phụ kiện và phiên bản chuyên dụng

Dòng CQ2/CDQ2 có nhiều lựa chọn simple special và made-to-order cho các ứng dụng đặc biệt.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Dùng CDQ2B32 cho cơ cấu:

• Đẩy.
• Ép.
• Chặn.
• Định vị.
• Tách phôi.

Nhà tích hợp tự động hóa

Dễ kết hợp với PLC, van điện từ và cảm biến vị trí.

Máy lắp ráp

Điều khiển cơ cấu đẩy/chặn và định vị.

Máy đóng gói

Thực hiện các chuyển động tuyến tính trong chu kỳ máy.

Máy cấp phôi

Đẩy hoặc tách sản phẩm.

Đơn vị bảo trì

Thay thế xi lanh CQ2/CDQ2 theo đúng bore và hành trình.

6. Chính sách & cam kết

MYTEK hỗ trợ lựa chọn đúng SMC CDQ2B32 dựa trên:

• Đường kính Ø32 mm.
• Hành trình 5/10/15/20/25/30/40/50 mm.
• Double Acting.
• Single Rod.
• Nhu cầu lắp auto switch.
• Phương án lắp đặt.
• Kích thước không gian.
• Yêu cầu lực và tốc độ.

Đặc biệt, các mã:

CDQ2B32-5D
CDQ2B32-10D
CDQ2B32-20DZ
CDQ2B32-30D
CDQ2B32-50DZ

không nên được coi là cùng một mã chỉ khác hành trình. Full part number cần được đối chiếu với catalogue SMC trước khi đặt hàng.

MYTEK hỗ trợ kiểm tra mã thay thế dựa trên ảnh tem xi lanh, mã cũ hoặc bản vẽ lắp đặt.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi yêu cầu báo giá, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC CDQ2B32-20DZ – 10 chiếc

hoặc:

SMC CDQ2B32-50DZ – 5 chiếc

Đối với đơn thay thế, nên gửi thêm ảnh mã trên thân xi lanh để hạn chế nhầm cấu hình.

8. Câu hỏi thường gặp (FAQ)

CDQ2B32 là gì?

CDQ2B32 là xi lanh khí nén compact tác động kép, một ty, đường kính piston Ø32 mm thuộc dòng CQ2/CDQ2 của SMC.

CDQ2B32 có phải xi lanh slim không?

Có thể gọi là compact/slim cylinder theo cách gọi thương mại; tên phân loại chính thức của SMC là Compact Cylinder CQ2/CDQ2.

CDQ2B32 có đường kính piston bao nhiêu?

Ø32 mm.

CDQ2B32 là tác động kép hay đơn?

Tác động kép – Double Acting, Single Rod.

CDQ2B32 có những hành trình nào?

Trong nhóm mã bạn cung cấp có:

5 / 10 / 15 / 20 / 25 / 30 / 40 / 50 mm.

CDQ2B32-5D là gì?

Xi lanh Ø32 mm, hành trình 5 mm, theo cấu hình mã tương ứng.

CDQ2B32-10D là gì?

Xi lanh Ø32 mm, hành trình 10 mm.

CDQ2B32-15D là gì?

Xi lanh Ø32 mm, hành trình 15 mm.

CDQ2B32-20DZ là gì?

Xi lanh Ø32 mm, hành trình 20 mm, với part number dạng DZ được SMC liệt kê.

CDQ2B32-25D là gì?

Xi lanh Ø32 mm, hành trình 25 mm.

CDQ2B32-30D là gì?

Xi lanh Ø32 mm, hành trình 30 mm.

CDQ2B32-40D là gì?

Xi lanh Ø32 mm, hành trình 40 mm.

CDQ2B32-50DZ là gì?

Xi lanh Ø32 mm, hành trình 50 mm, với cấu hình DZ theo part number SMC.

CDQ2B32-20DZ có chiều dài D bao nhiêu?

Catalogue SMC ghi D = 55 mm cho cấu hình CDQ2B32-20DZ.

CDQ2B32-30DZ có chiều dài D bao nhiêu?

Khoảng 65 mm.

CDQ2B32-50DZ có chiều dài D bao nhiêu?

Khoảng 85 mm.

CDQ2B32-5DZ có chiều dài D bao nhiêu?

Khoảng 40 mm.

Bulông lắp CDQ2B32 dùng cỡ gì?

Catalogue SMC cho CDQ2B32 sử dụng CQ-M5, với chiều dài bulông thay đổi theo hành trình.

CDQ2B32 có lắp được auto switch không?

Có. CDQ2 là dòng được SMC thiết kế để sử dụng với auto switch tùy cấu hình.

Auto switch dùng để làm gì?

Dùng để phát hiện vị trí piston và gửi tín hiệu về PLC.

CDQ2B32 có thể dùng với PLC không?

Có, thông qua van điện từ và auto switch.

CDQ2B32 có thể dùng với van SMC SY không?

Có. Ví dụ:

SY → CDQ2B32

SY điều khiển hướng khí, CDQ2B32 tạo chuyển động.

Có thể dùng SY3420 với CDQ2B32 không?

Có thể khi chức năng 3 vị trí và trung tâm xả đáp ứng yêu cầu của mạch.

Có thể dùng SY5220 với CDQ2B32 không?

Có. SY5220 là van 5/2 phù hợp để điều khiển actuator tác động kép.

Có thể dùng AS Series với CDQ2B32 không?

Có. AS dùng để điều chỉnh tốc độ piston.

Có thể dùng ASP với CDQ2B32 không?

Có khi cần điều chỉnh tốc độ kết hợp pilot check.

Có thể dùng KQ2L/KQ2V với CDQ2B32 không?

Có, nếu kích thước ren và ống phù hợp.

CDQ2B32 có dùng được với AKH không?

Có thể kết hợp trong một mạch khí phù hợp để kiểm soát dòng một chiều.

CDQ2B32 có dùng được với AQ không?

Có thể kết hợp với quick exhaust valve khi cần cải thiện tốc độ xả.

CDQ2B32 có cần bộ lọc điều áp không?

Nên dùng hệ thống xử lý khí thích hợp để cung cấp khí sạch và ổn định.

Có thể dùng AW20/AW30 trước CDQ2B32 không?

Có, nếu cổng và áp suất phù hợp với hệ thống.

CDQ2B32 có dùng được cho cơ cấu đẩy không?

Có, đây là một ứng dụng điển hình.

CDQ2B32 có dùng được cho cơ cấu chặn không?

Có, đặc biệt với hành trình ngắn 5–20 mm.

CDQ2B32 có dùng được để ép không?

Có nếu lực và hành trình đáp ứng yêu cầu.

CDQ2B32 có dùng để định vị không?

Có.

Bore Ø32 có tạo lực lớn không?

Có lực lớn hơn các bore nhỏ hơn trong cùng điều kiện áp suất vì diện tích piston lớn hơn.

Lực lý thuyết của Ø32 mm tại 0,5 MPa khoảng bao nhiêu?

Khoảng 402 N ở phía đẩy theo phép tính lý thuyết; lực thực tế thấp hơn do ma sát và điều kiện hệ thống.

Có thể sử dụng CDQ2B32 để nâng tải không?

Có thể trong phạm vi thiết kế, nhưng cần tính tải động, hướng tải và hệ số an toàn.

Có nên cho tải ngang tác động trực tiếp lên ty?

Không nên. Khi có tải ngang đáng kể, nên bổ sung cơ cấu dẫn hướng.

CDQ2B32 có phù hợp máy compact không?

Có, đây là một trong những ưu điểm chính của dòng CQ2/CDQ2.

CDQ2B32 có phù hợp máy tự động hóa không?

Có.

CDQ2B32 có phù hợp robot không?

Có thể sử dụng trong các cơ cấu robot có chuyển động tuyến tính và tải phù hợp.

CDQ2B32 có dùng trong máy lắp ráp không?

Có.

CDQ2B32 có dùng trong máy đóng gói không?

Có.

CDQ2B32 có dùng trong máy cấp phôi không?

Có.

CDQ2B32 có phải xi lanh single acting không?

Không. Đây là double acting.

CDQ2B32 có phải double rod không?

Không. Cấu hình tiêu chuẩn là single rod.

CQ2 và CDQ2 khác nhau thế nào?

CDQ2 là phiên bản trong dòng compact cylinder được thiết kế để tích hợp auto switch theo cấu hình.

CQ2B32 và CDQ2B32 có giống nhau không?

Chúng thuộc cùng nền tảng compact cylinder nhưng CDQ2 có cấu hình liên quan đến auto switch; khi thay thế cần dùng đúng full part number.

CDQ2B32 có thể dùng cảm biến ở nhiều mặt không?

Dòng CDQ2 được SMC thiết kế để lắp auto switch nhỏ trên nhiều mặt tùy đường kính; chi tiết cụ thể phụ thuộc cấu hình.

Auto switch có nhô ra ngoài thân không?

SMC cho biết thiết kế mới hướng tới không có phần nhô của auto switch trong cấu hình áp dụng.

CDQ2B32 có các phiên bản chống tải ngang không?

Có dòng CQ2□S-Z – Anti-lateral load, trong đó có bore Ø32 mm.

Có phiên bản khóa cuối hành trình không?

Có dòng CBQ2 – With end lock ở các bore áp dụng, trong đó có Ø32 mm.

Có phiên bản chịu nhiệt không?

Có các made-to-order như XB6 – Heat resistant cylinder, nhưng phải đặt theo đúng cấu hình.

Có phiên bản chịu lạnh không?

Có XB7 – Cold resistant cylinder trong dòng CQ2/CDQ2.

Có phiên bản tốc độ thấp không?

Có các tùy chọn XB9/XB13 Low Speed Cylinder.

Có phiên bản inox không?

Có XC6 – Made of stainless steel dưới dạng made-to-order.

Có thể thay CDQ2B32-20DZ bằng CDQ2B32-30DZ không?

Không nên thay trực tiếp nếu cơ cấu máy yêu cầu hành trình 20 mm; hành trình 30 mm sẽ thay đổi vị trí chuyển động.

Có thể thay CDQ2B32-30DZ bằng CDQ2B32-20DZ không?

Chỉ khi hành trình mới vẫn đáp ứng đầy đủ yêu cầu cơ khí.

Hành trình 5 mm phù hợp với ứng dụng nào?

Các cơ cấu chặn, nhấn hoặc định vị có khoảng di chuyển rất ngắn.

Hành trình 50 mm phù hợp với ứng dụng nào?

Các cơ cấu cần chuyển động tuyến tính dài hơn như đẩy, cấp phôi hoặc định vị.

Có nên chọn hành trình dài hơn cần thiết không?

Không nên. Hành trình dư có thể gây thay đổi vị trí cuối hoặc va chạm cơ khí.

Vì sao CDQ2B32 chạy chậm?

Có thể do:

• Van điều tốc đóng quá nhiều.
• Áp suất thấp.
• Đường ống nhỏ.
• Van điện từ không đủ lưu lượng.
• Tải lớn.

Vì sao CDQ2B32 chạy giật?

Có thể do:

• Điều chỉnh tốc độ chưa phù hợp.
• Tải thay đổi.
• Áp suất không ổn định.
• Ma sát hoặc tải ngang.

Vì sao CDQ2B32 không đủ lực?

Có thể do:

• Áp suất không đủ.
• Bore không phù hợp.
• Rò khí.
• Van không đủ lưu lượng.
• Tải vượt thiết kế.

Có cần van điều tốc không?

Không bắt buộc, nhưng nên dùng khi cần kiểm soát tốc độ.

Có thể điều chỉnh riêng tốc độ tiến và lùi không?

Có thể bằng cách bố trí speed controller phù hợp trên từng đường khí.

Có thể dùng AS1301F với CDQ2B32 không?

Có thể nếu cỡ ống và lưu lượng phù hợp; với bore Ø32, cần kiểm tra để AS không trở thành điểm nghẽn lưu lượng.

Có thể dùng AS2301F với CDQ2B32 không?

Có thể trong hệ thống phù hợp; cần lựa chọn theo đường ống và tốc độ yêu cầu.

Có cần pilot check để giữ piston không?

Nếu cần giữ vị trí giữa hành trình hoặc chống trôi, có thể cần giải pháp có pilot check hoặc cơ cấu khóa riêng.

Có thể dùng ASP với CDQ2B32 để giữ vị trí không?

ASP có pilot check nhưng khả năng giữ tải phải được đánh giá theo thiết kế mạch và tải thực tế.

CDQ2B32 có cần bôi trơn không?

Không nên tự ý bổ sung dầu; cần tuân thủ điều kiện sử dụng của SMC.

CDQ2B32 dùng môi chất gì?

Khí nén.

Có dùng được nước không?

Không nên sử dụng xi lanh tiêu chuẩn cho nước nếu SMC không chỉ định cấu hình tương ứng.

Có dùng được dầu không?

Không nên mặc định; cần kiểm tra vật liệu và điều kiện tương thích.

Có thể dùng trong nhiệt độ cao không?

Chỉ trong giới hạn nhiệt độ của đúng model; với nhiệt độ đặc biệt cần chọn phiên bản made-to-order phù hợp.

CDQ2B32 có thể lắp bracket không?

Có. Dòng CQ2/CDQ2 có nhiều lựa chọn bracket/mounting accessories.

Có thể đặt bracket riêng không?

Tùy cấu hình; SMC có các phụ kiện và mounting options tương ứng.

Khi thay xi lanh cần kiểm tra gì?

Nên kiểm tra:

Bore + stroke + mounting + cổng khí + auto switch + kích thước tổng thể.

Có thể chỉ ghi CDQ2B32 để đặt hàng không?

Không nên. Cần ghi full stroke/configuration.

D và DZ có thể dùng thay thế lẫn nhau không?

Không nên mặc định. Đây là các full part number/configuration khác nhau.

CDQ2B32 có phải hàng chính hãng SMC không?

CDQ2 là dòng sản phẩm chính thức của SMC Corporation. Tình trạng chính hãng của một sản phẩm/lô hàng cụ thể cần xác nhận qua full code, nhãn, bao bì và nguồn cung.

Cần gửi gì để MYTEK báo đúng mã?

Tốt nhất gửi:

Mã xi lanh cũ + ảnh tem + hành trình cần dùng + số lượng.

Thời gian đặt hàng bao lâu?

1–2 tuần, tùy model, cấu hình và số lượng.
