SMC Chính Hãng SY5160/3160/3260/5260-5LOU/MOU/MOZ/DZ/GZD-C4/C6/01-Q

Van điện từ SMC SY3160 / SY3260 / SY5160 / SY5260 – Van 5 cổng khí nén, 24VDC, One-Touch C4/C6 và ren 01

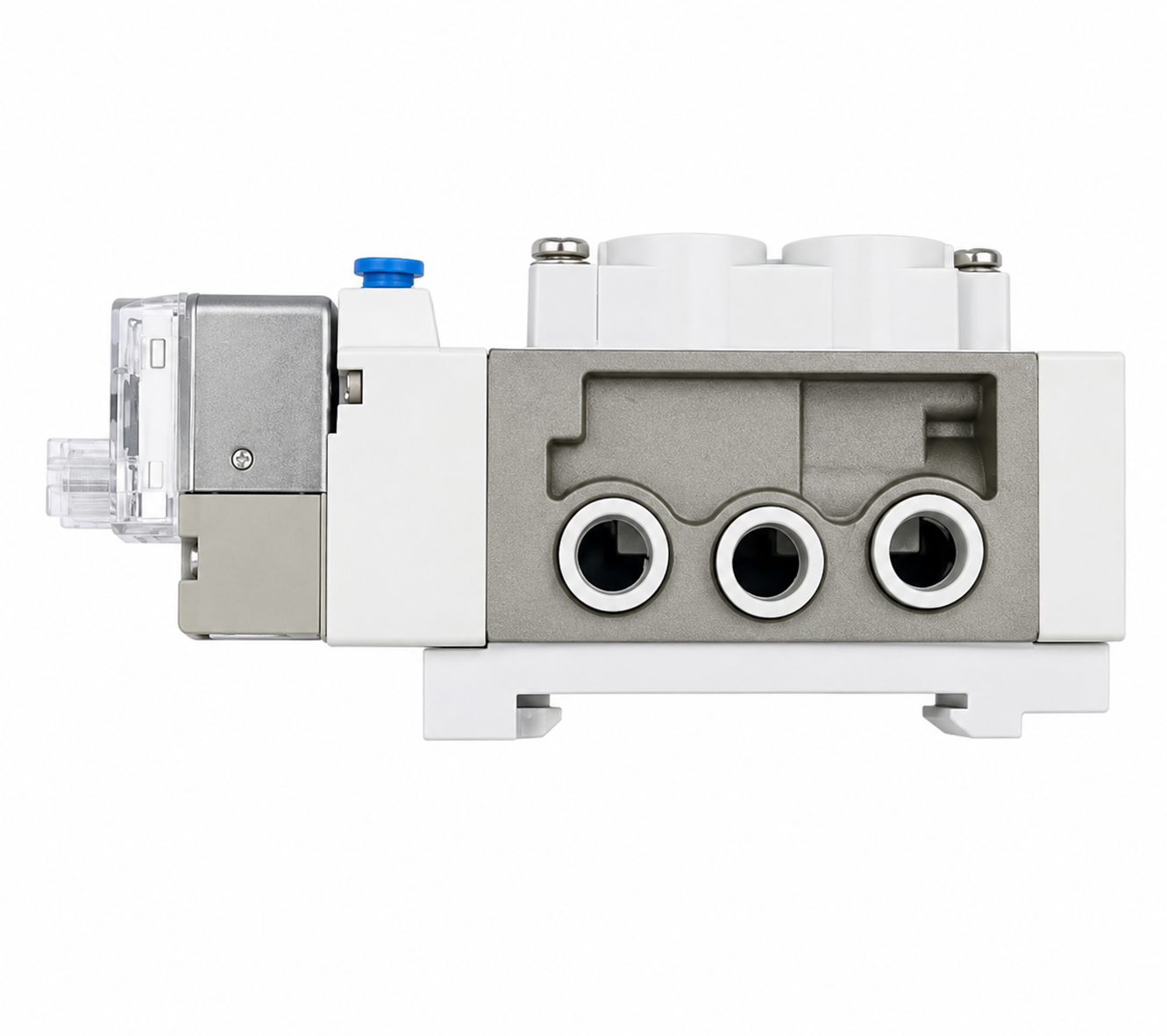

SMC SY Series là dòng van điện từ khí nén 5 cổng dùng để điều khiển hướng dòng khí tới xi lanh và các cơ cấu chấp hành trong hệ thống tự động hóa. Các model SY3160, SY3260, SY5160 và SY5260 thuộc các kích thước thân khác nhau của dòng SY3000/SY5000; có nhiều cấu hình 1 coil/2 coil, connector L/M/DIN, có đèn báo và chống surge, cùng các lựa chọn cổng C4, C6, 01 (R1/8 hoặc theo cấu hình). SMC xác nhận SY3160/SY3260 thuộc SY3000, còn SY5160/SY5260 thuộc SY5000.

Lưu ý: Chuỗi mã SY5160/3160/3260/5260-5LOU/MOU/MOZ/GZD-C4/C6/01-Q đang gộp nhiều biến thể. Không phải mọi mã đều có cùng cấu hình. Ví dụ 5 là 24VDC, LO là L-type plug connector, U là đèn báo + chống surge, còn C6 là One-Touch cho ống Φ6mm.

1. Tổng quan nhanh sản phẩm

SMC công bố SY3000/SY5000 có nhiều tùy chọn manifold, kiểu kết nối điện và cổng khí; có thể kết hợp van 3 cổng và 5 cổng trên cùng hệ thống manifold.

2. Sản phẩm này là gì và dùng để làm gì?

Đây là van điện từ điều khiển hướng khí nén, thường dùng để điều khiển xi lanh tác động kép.

PLC
 ↓
Coil SMC SY
 ↓
Van điện từ 5 cổng
 ↓
┌───────────────┐
│   Xi lanh     │
│    ←    →     │
└───────────────┘

Khi PLC cấp điện cho coil:

Van chuyển trạng thái → khí đi vào một phía của xi lanh → xi lanh tiến.

Khi van đổi trạng thái:

Khí cấp sang phía còn lại → xi lanh lùi.

Đây là cấu hình rất phổ biến trong máy lắp ráp, máy đóng gói, máy kiểm tra và dây chuyền tự động hóa.

3. SY3160 / SY3260 / SY5160 / SY5260 khác nhau thế nào?

Các model này thuộc hai nhóm kích thước:

SMC xác nhận SY3160-* là 2 Position Single, còn SY3260-* là 2 Position Double; tài liệu SY3000/SY5000/SY7000 cũng áp dụng cùng logic đánh số.

Hiểu đơn giản

SY3160 / SY5160: 1 coil.

SY3260 / SY5260: 2 coil.

Vì vậy, nếu PLC chỉ có một output cho van, cấu hình single solenoid thường dễ triển khai hơn.

4. Ý nghĩa mã 5LOU

Ví dụ:

SY5160-5LOU-C6-Q

SMC xác nhận:

• SY5 → SY5000.
• 1 → 2 Position Single.
• 5 → 24VDC.
• LO → L-type plug connector.
• U → Light + Surge Voltage Suppressor, non-polar.
• C6 → One-Touch fitting cho ống Φ6mm.
• Q → CE-compliant.

Đây là một ví dụ rất điển hình cho cách đọc mã SMC.

5. MOU, MOZ, GZD là gì?

Chuỗi sản phẩm bạn đưa ra có:

5LOU / MOU / MOZ / GZD

Đây là những phần mô tả kiểu connector hoặc cấu hình điện của van.

Ví dụ trong hệ thống SY:

• LO → L-type plug connector.
• MO → M-type plug connector.
• DO/GD → các cấu hình connector khác tùy series.
• Z → đèn báo/chống surge trong các cấu hình tương ứng.
• U → light/surge suppressor non-polar.

SMC cho thấy rõ LO là L-type Plug Connector, còn các hậu tố về đèn/chống surge thay đổi theo cấu hình.

Vì vậy, không nên gom toàn bộ LOU/MOU/MOZ/GZD thành một mã duy nhất khi đăng bảng lựa chọn.

6. Ý nghĩa điện áp 5

Trong cấu trúc mã SY3000/SY5000/SY7000:

5 = 24VDC

SMC xác nhận trực tiếp trên cả SY5160 và tài liệu chung của SY Series.

Một số điện áp khác cũng có thể tồn tại, chẳng hạn:

• 6 → 12VDC
• 1 → 100VAC
• 2 → 200VAC
• 3 → 110VAC
• 4 → 220VAC

SMC liệt kê đầy đủ các mã điện áp này trong cấu trúc đặt hàng SY Series.

7. C4 và C6 là gì?

Đây là các mã One-Touch fitting ở cổng A/B:

C4

Dùng cho:

Ống khí Φ4mm

C6

Dùng cho:

Ống khí Φ6mm

SMC xác nhận trong tài liệu SY3000 rằng C6 là One-touch fitting for ø6, đồng thời các cấu hình C4/C6 được dùng cho cổng xi lanh.

8. Cổng 01 là gì?

Trong nhiều cấu hình SY, 01 là mã kích thước:

1/8 inch

Ví dụ SMC xác nhận model:

SY5120-5LOU-01F-X20-Q

có:

• A/B port size: 01
• Kích thước: 1/8
• Thread type: G trong cấu hình cụ thể được hiển thị.

Với từng series, cần đọc thêm phần thread type để biết đó là G/Rc/R hay chuẩn khác.

9. Cổng M5, C4 và C6

Ở dòng SY3000, SMC cung cấp nhiều phương thức kết nối:

SMC còn có C8 cho một số cấu hình lớn hơn.

10. Đèn báo và chống surge

Các cấu hình có ký hiệu phù hợp có thể tích hợp:

LED indicator

Giúp dễ dàng kiểm tra coil đang được cấp điện.

Surge voltage suppressor

Giúp hạn chế xung điện áp phát sinh khi coil đóng/ngắt.

Ví dụ SY5160-5LOU-C6-Q, SMC xác nhận U là:

With Light/Surge Voltage Suppressor (Non-polar Type).

11. Tiết kiệm điện

Dòng SY có phiên bản tích hợp power saving circuit.

SMC công bố mức tiêu thụ có thể xuống khoảng:

0,1W

đối với cấu hình có mạch tiết kiệm điện phù hợp.

Điều này có ý nghĩa khi:

• Tủ điện có hàng chục van.
• Van hoạt động liên tục.
• Muốn giảm tải cho nguồn 24VDC.

12. Ứng dụng với xi lanh khí nén

Ví dụ kết hợp với SMC CXSM15:

PLC
 ↓
SY3160 / SY3260
 ↓
CXSM15
 ↓
Cơ cấu đẩy / kẹp / định vị

Khi cần điều chỉnh tốc độ:

SY Valve
   ↓
AS Speed Controller
   ↓
CXSM15

Tạo thành một cụm khí nén hoàn chỉnh.

13. Ứng dụng trong máy tự động hóa

Máy lắp ráp

Điều khiển:

• Xi lanh ép.
• Xi lanh đẩy.
• Cơ cấu kẹp.
• Cơ cấu định vị.

Máy đóng gói

Điều khiển:

• Cơ cấu mở/đóng.
• Dao khí.
• Cơ cấu đẩy sản phẩm.

Máy kiểm tra

Điều khiển các actuator thực hiện chu trình kiểm tra.

Robot

Kết hợp với gripper hoặc actuator khí nén.

14. Lắp manifold nhiều van

SY3000/SY5000 hỗ trợ manifold.

Ví dụ:

           Nguồn khí
              ↓
      ┌────────────────┐
      │    MANIFOLD    │
      ├────┬────┬────┬─┤
      │SY1 │SY2 │SY3 │SY4
      └─┬──┴─┬──┴─┬──┴─┘
        ↓    ↓    ↓
      Cyl1  Cyl2 Cyl3

SMC công bố các manifold như:

• SS5Y3
• SS5Y5
• SS5Y7
• SS5Y9

cho các dòng SY tương ứng.

Ưu điểm:

• Gọn tủ.
• Ít đường ống.
• Dễ đấu dây.
• Dễ bảo trì.
• Mở rộng nhiều van.

15. Lợi ích khi đưa vào vận hành

Điều khiển chính xác hướng khí

Phù hợp các chu trình tự động lặp lại.

Dễ kết nối PLC

Đặc biệt với phiên bản 24VDC.

Nhiều lựa chọn đầu nối

Có thể chọn:

• L-plug.
• M-plug.
• DIN.
• M8…

tùy model.

Kết nối ống nhanh

C4/C6 giúp cắm ống trực tiếp.

Dễ mở rộng

Có thể lắp thành manifold nhiều trạm.

Có phiên bản tiết kiệm điện

Phù hợp hệ thống có số lượng van lớn.

16. Thông số kỹ thuật tham khảo

17. Lưu ý khi chọn model

Không nên đặt hàng chỉ ghi:

“SY5160 24V”

vì vẫn còn rất nhiều lựa chọn khác.

Cần xác định ít nhất:

1. SY3160 hay SY3260

2. SY5160 hay SY5260

3. 1 coil hay 2 coil

4. 24VDC hay điện áp khác

5. L-type/M-type/DIN

6. Có LED/surge suppressor không

7. C4/C6 hay ren 01

8. Có CE/UKCA nếu dự án yêu cầu

Ví dụ:

SY5160-5LOU-C6-Q

đã xác định khá đầy đủ cấu hình.

19. Chính sách & cam kết

MYTECH hỗ trợ xác định đúng mã SMC dựa trên:

• Model van.
• Điện áp coil.
• Single/Double.
• Kiểu connector.
• Cỡ ống C4/C6.
• Ren M5/01.
• LED và chống surge.
• Manifold tương ứng.

Để tránh mua nhầm, khách hàng nên gửi mã đầy đủ trên thân van hoặc ảnh tem van.

20. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model và số lượng.

Khi yêu cầu báo giá nên cung cấp:

Mã SMC đầy đủ + điện áp + C4/C6/01 + số lượng.

Ví dụ:

SMC SY5160-5LOU-C6-Q, 24VDC, One-Touch Φ6mm, 10 chiếc.

21. Câu hỏi thường gặp (FAQ)

SY3160 và SY3260 khác nhau thế nào?

SY3160 là 2 vị trí, 1 coil; SY3260 là 2 vị trí, 2 coil.

SY5160 và SY5260 khác nhau thế nào?

Tương tự: SY5160 là single solenoid, SY5260 là double solenoid trong dòng SY5000.

Số 5 trong mã SMC nghĩa là gì?

5 = 24VDC.

C4 là gì?

Đầu nối One-Touch cho ống Φ4mm.

C6 là gì?

Đầu nối One-Touch cho ống Φ6mm.

LOU nghĩa là gì?

Trong ví dụ SY5160-5LOU-C6-Q: LO là L-type Plug Connector, U là đèn báo + chống surge không phân cực.

Van SY5160 có dùng 24VDC không?

Có, model SY5160-5... được SMC xác nhận 24VDC.

Van có thể dùng với xi lanh CXSM15 không?

Có, khi cổng khí và lưu lượng của van phù hợp với xi lanh và hệ thống. Có thể kết hợp thêm van tiết lưu để điều chỉnh tốc độ.

Có thể lắp nhiều van trên manifold không?

Có. SMC hỗ trợ manifold cho SY3000/SY5000, như SS5Y3 và SS5Y5.

Có loại tiết kiệm điện không?

Có. Một số phiên bản SY có power-saving circuit, với mức tiêu thụ khoảng 0,1W ở cấu hình phù hợp.

Có đèn báo không?

Có ở các phiên bản có tùy chọn light/indicator; ví dụ U trong model SY5160-5LOU-C6-Q là cấu hình có light/surge suppressor.

Có chống xung điện áp không?

Có ở các phiên bản được ký hiệu tương ứng, chẳng hạn U.

01 là cổng gì?

01 là mã kích thước cổng 1/8 trong cấu hình sản phẩm tương ứng; chuẩn ren cụ thể cần xem thêm trường thread type. Ví dụ SY5120-5LOU-01F-X20-Q được SMC ghi A/B port size 01, 1/8.

Có dùng cho hệ thống khí nén công nghiệp không?

Có. Đây là dòng van điện từ khí nén SMC dành cho các hệ thống tự động hóa công nghiệp.

Có thể thay SY3160 bằng SY5160 không?

Không nên thay trực tiếp. Hai model thuộc hai kích thước series khác nhau, cần kiểm tra lưu lượng, kích thước, cổng và manifold.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng.
