Sản phẩm Omron chính hãng 61F-G-OTE/61F-G/61F-11/61F-G1/G2/G3 hiện có sẵn.

Sản phẩm Omron chính hãng 61F-G-OTE/61F-G/61F-11/61F-G1/G2/G3 hiện có sẵn. - Ảnh 2

Sản phẩm Omron chính hãng 61F-G-OTE/61F-G/61F-11/61F-G1/G2/G3 hiện có sẵn.

2.000.000₫

Danh mục: Khác

Mô tả
Đánh giá (0)

1. Tổng quan nhanh sản phẩm

Các mã bạn đưa ra gồm:

61F-G-OTE
61F-G
61F-11
61F-G1
61F-G2
61F-G3

Trong đó, cần phân biệt:

Model	Chức năng chính
61F-G	Điều khiển mức cơ bản, cấp/xả nước
61F-G1	Cấp nước, có chức năng chống bơm chạy khô
61F-G2	Cấp/xả nước, cảnh báo mức cao bất thường
61F-G3	Điều khiển và cảnh báo mức cao + thấp
61F-11	Relay unit dùng trong hệ thống 61F
61F-G-OTE	Cần đối chiếu đầy đủ hậu tố/điện áp trước khi đặt hàng

OMRON xác nhận 61F-G, G1, G2 và G3 là các cấu hình khác nhau theo mục đích điều khiển mức chất lỏng.

2. Sản phẩm này là gì và dùng để làm gì?

Đây là bộ điều khiển mức chất lỏng không dùng phao.

Thay vì sử dụng phao cơ học, 61F sử dụng điện cực cảm biến mức nước.

Nguyên lý:

Điện cực → phát hiện nước → 61F xử lý → relay → bơm/van/PLC

Ví dụ hệ thống cấp nước:

Mực nước thấp → 61F phát hiện → bật bơm

Mực nước đầy → 61F phát hiện → tắt bơm

Điểm nổi bật là OMRON thiết kế dòng 61F theo dạng module, trong đó 61F-G có base + 61F-11 relay unit.

3. OMRON 61F-G

61F-G là phiên bản General-purpose – loại phổ thông.

Được sử dụng cho:

Điều khiển cấp nước.
Điều khiển thoát nước.
Tự động bật/tắt bơm.
Phát hiện mức nước.
Chống bơm chạy khô tùy cách đấu nối.

OMRON mô tả G type là loại general-purpose level controller và là lựa chọn phổ biến cho các ứng dụng điều khiển mức.

Ví dụ

Bồn chứa

→ Mức nước thấp

→ 61F-G kích relay

→ Bơm ON

→ Nước đạt mức cao

→ Relay OFF

→ Bơm OFF.

4. OMRON 61F-G1

61F-G1 được thiết kế cho automatic water supply, đồng thời hỗ trợ pump idling prevention – chống bơm chạy khô.

Đây là lựa chọn phù hợp khi:

Bơm cấp nước cho bồn.
Cần tránh bơm hoạt động khi nguồn nước đầu vào quá thấp.
Cần điều khiển mức tự động.

OMRON phân loại G1 là loại supply-only level controller that prevents pump idling.

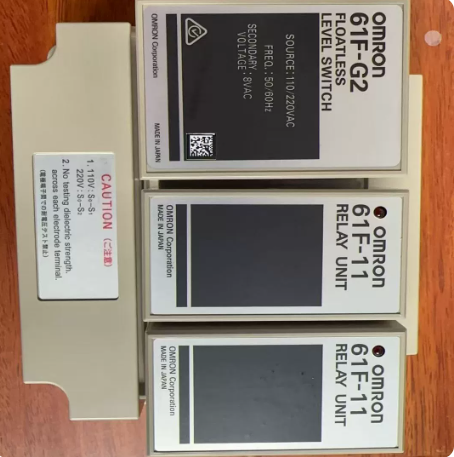

5. OMRON 61F-G2

61F-G2 phù hợp với các hệ thống cần cảnh báo mức nước cao bất thường.

Ứng dụng:

Bồn nước.
Bể chứa.
Bể xử lý.
Hệ thống cấp nước.
Hệ thống thoát nước.

OMRON mô tả G2 là loại có khả năng ngăn mức nước tăng bất thường và hỗ trợ cảnh báo mức cao.

6. OMRON 61F-G3

61F-G3 là phiên bản nâng cao hơn về chức năng cảnh báo.

Có thể sử dụng để:

Điều khiển mức.
Cảnh báo mức cao bất thường.
Cảnh báo mức thấp bất thường.

OMRON xác định G3 là loại hỗ trợ abnormally high and low level.

Phù hợp

Bể chứa công nghiệp.
Hệ thống cấp nước.
Hệ thống xử lý nước.
Bể hóa chất phù hợp với nguyên lý điện cực.
Hệ thống cần giám sát đồng thời mức cao và thấp.

7. OMRON 61F-11

61F-11 là Relay Unit được sử dụng cùng bộ điều khiển 61F.

Nó không phải là một bộ điều khiển mức hoàn chỉnh độc lập như 61F-G.

OMRON cho biết:

61F-G đi kèm 1 × 61F-11.
61F-G1 dùng 2 relay units.
61F-G2 dùng 2 relay units.
61F-G3 dùng 3 relay units.

Cấu hình cụ thể phụ thuộc loại điều khiển.

Vai trò của 61F-11

Có thể hiểu đơn giản:

Điện cực → 61F-G base → 61F-11 relay → Bơm/contactor

Relay giúp đóng/cắt tải theo tín hiệu điều khiển mức.

8. So sánh G / G1 / G2 / G3

Model	Điều khiển mức	Chống chạy khô	Báo mức cao	Báo mức thấp
61F-G	✅	Tùy cấu hình	Cơ bản	Cơ bản
61F-G1	✅	✅	—	—
61F-G2	✅	—	✅	—
61F-G3	✅	—	✅	✅

Theo hướng dẫn lựa chọn của OMRON, G là loại phổ thông; G1 tập trung vào cấp nước/chống chạy khô; G2 hỗ trợ cảnh báo mức cao; G3 hỗ trợ cảnh báo cả mức cao và thấp.

9. Cách hoạt động của hệ thống

Ví dụ hệ thống bơm nước tự động:

BỒN NƯỚC

┌──────────────┐

│ │

│ Điện cực H ├───── Mức cao

│ │

│ Điện cực L ├───── Mức thấp

│ │

└──────┬───────┘

│

61F Controller

│

61F-11

│

Contactor

│

Bơm

Khi nước xuống thấp

Điện cực L mất tiếp xúc → 61F nhận trạng thái mức thấp → relay đóng → bơm ON.

Khi nước đạt mức cao

Điện cực H tiếp xúc với nước → 61F nhận trạng thái đầy → relay chuyển trạng thái → bơm OFF.

10. Không cần phao cơ học

Một ưu điểm của 61F là:

Không sử dụng phao cơ học.

Thay vào đó sử dụng:

Điện cực cảm biến mức

Do đó phù hợp với các hệ thống cần:

Kết cấu đơn giản.
Không có cơ cấu phao chuyển động.
Điều khiển bơm tự động.
Bố trí nhiều mức nước.

OMRON gọi đây là Floatless Level Switch/Controller.

11. Khoảng cách truyền tín hiệu

Dòng 61F có nhiều phiên bản cho khoảng cách khác nhau giữa bộ điều khiển và điện cực.

OMRON có các phiên bản:

Loại thông thường.
2 km.
4 km.
High-sensitivity.
Low-sensitivity.
Two-wire.
High-temperature.

Việc lựa chọn phụ thuộc môi trường và khoảng cách thực tế của hệ thống.

12. Ứng dụng thực tế

Bồn cấp nước

61F-G → điều khiển bơm cấp nước tự động.

Bể thoát nước

Phát hiện mức nước tăng → kích hoạt bơm xả.

Bể chứa nhà máy

Theo dõi:

Mức thấp.
Mức hoạt động.
Mức cao.

Hệ thống xử lý nước

Có thể sử dụng nhiều điện cực để tạo các mức điều khiển/cảnh báo khác nhau.

Bảo vệ bơm

61F-G1 đặc biệt phù hợp với các ứng dụng cần ngăn bơm chạy khô.

13. Lợi ích khi đưa vào vận hành

Không dùng phao

Giảm phụ thuộc vào cơ cấu chuyển động cơ khí.

Điều khiển bơm tự động

Giúp giảm thao tác vận hành thủ công.

Nhiều chế độ điều khiển

G / G1 / G2 / G3 đáp ứng các yêu cầu khác nhau.

Có cảnh báo mức

G2 và G3 phù hợp với hệ thống cần cảnh báo mức bất thường.

Dễ bảo trì

Thiết kế dạng module giúp thay thế relay unit và các bộ phận liên quan thuận tiện hơn. OMRON mô tả dòng basic type là dạng building-block controller giúp bảo trì dễ dàng.

14. Đối tượng sử dụng phù hợp

Nhà máy.
Hệ thống cấp nước.
Hệ thống xử lý nước.
Bồn chứa.
Bể chứa.
Trạm bơm.
Hệ thống HVAC.
Máy móc tự động hóa.
Nhà chế tạo máy.
Hệ thống thoát nước.
Tủ điều khiển bơm.

15. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

Cung cấp OMRON chính hãng.
Hàng mới 100%.
Kiểm tra đúng model.
Tư vấn G/G1/G2/G3.
Tư vấn điện áp.
Tư vấn relay 61F-11.
Tư vấn điện cực.
Tư vấn sơ đồ đấu dây.
Đối chiếu model 61F cũ.
Tìm model thay thế.
Báo giá theo số lượng.

16. Thông tin đặt hàng

Các model:

OMRON 61F-G-OTE
OMRON 61F-G
OMRON 61F-11
OMRON 61F-G1
OMRON 61F-G2
OMRON 61F-G3

Quan trọng: Với dòng 61F, cần xác nhận điện áp nguồn ở cuối mã trước khi đặt hàng. OMRON yêu cầu chỉ định điện áp mong muốn khi đặt hàng; một số cấu hình/điện áp cũ đã được OMRON đánh dấu ngừng nhận đơn từ cuối tháng 3/2018.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

17. Câu hỏi thường gặp (FAQ)

1. 61F-G là thiết bị gì?

Là bộ điều khiển mức chất lỏng không phao của OMRON, sử dụng điện cực để phát hiện mức nước/chất lỏng.

2. 61F-G có điều khiển bơm được không?

Có. Relay của bộ điều khiển có thể được sử dụng để điều khiển contactor/bơm theo mức chất lỏng.

3. 61F-G1 khác 61F-G thế nào?

G1 được thiết kế cho cấp nước và chống bơm chạy khô, trong khi G là loại điều khiển mức phổ thông.

4. 61F-G2 dùng để làm gì?

G2 phù hợp khi cần điều khiển mức và cảnh báo mức cao bất thường.

5. 61F-G3 dùng để làm gì?

G3 hỗ trợ cảnh báo cả mức cao và mức thấp, ngoài chức năng điều khiển mức.

6. 61F-11 có phải bộ điều khiển hoàn chỉnh không?

Không. 61F-11 là relay unit dùng trong hệ thống 61F. Ví dụ bộ 61F-G tiêu chuẩn bao gồm base 61F-G và một 61F-11.

7. 61F có cần phao không?

Không. Dòng này là floatless, sử dụng điện cực để phát hiện mức chất lỏng.

8. Có thể dùng 61F cho bơm nước tự động không?

Có. Đây là một trong những ứng dụng chính của dòng 61F. OMRON cũng phân loại G/G1/G2/G3 theo các ứng dụng cấp nước, thoát nước và bảo vệ bơm.

9. 61F-G-OTE có giống 61F-G không?

Cần kiểm tra đầy đủ mã và điện áp. Không nên bỏ qua hậu tố vì dòng 61F có nhiều phiên bản theo điện áp, độ nhạy, khoảng cách truyền và môi trường sử dụng.

10. Có thể thay 61F-G bằng G1/G2/G3 không?

Không nên thay trực tiếp. G1/G2/G3 có chức năng điều khiển và số lượng relay khác nhau. Cần đối chiếu sơ đồ đấu dây và yêu cầu của hệ thống trước khi thay thế.
