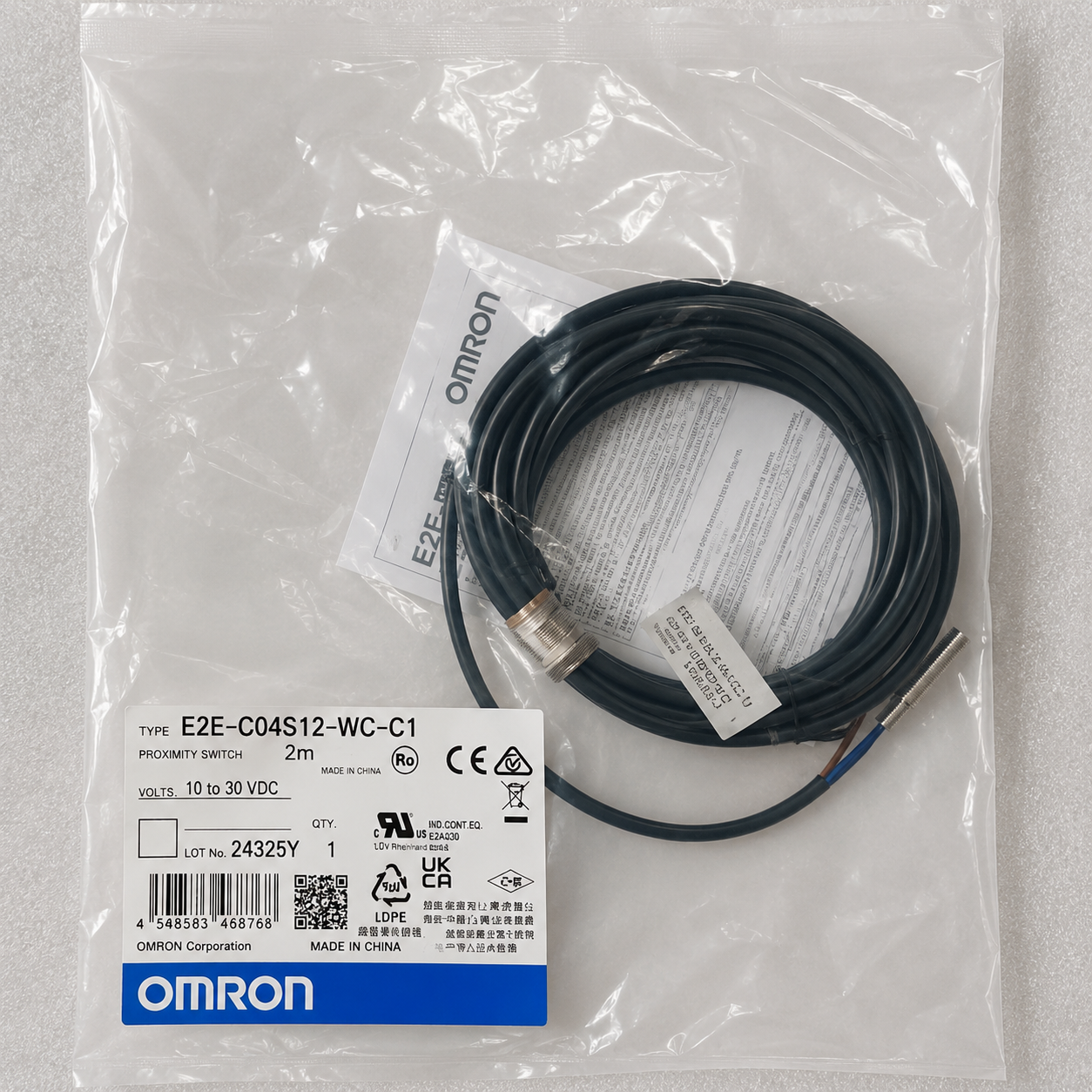

Sản phẩm hoàn toàn mới, , tương tự như E2E – C04S12 – WC – – và E2E – S05S12 – WC – B1, hiện có sẵn.

1. Tổng quan nhanh sản phẩm

OMRON E2E-C04S12-WC và E2E-S05S12-WC là dòng cảm biến tiệm cận cảm ứng đường kính nhỏ, dùng để phát hiện vật thể kim loại không tiếp xúc trong máy tự động hóa.

Các model tiêu biểu:

• E2E-C04S12-WC-C1 2M – NPN, NO
• E2E-C04S12-WC-B1 2M – PNP, NO
• E2E-C04S12-WC-C2 2M – NPN, NC
• E2E-S05S12-WC-B1 2M – PNP, NO

Đây là các model được OMRON liệt kê chính thức trong dòng E2E Small-diameter Proximity Sensor.

Tình trạng: Hàng mới 100%, chính hãng OMRON.

---

2. Sản phẩm này là gì và dùng để làm gì?

Đây là cảm biến tiệm cận cảm ứng (Inductive Proximity Sensor) dạng nhỏ gọn.

Cảm biến tạo ra trường điện từ ở đầu cảm biến. Khi vật thể kim loại đi vào vùng phát hiện:

Kim loại → thay đổi trường điện từ → cảm biến ON/OFF → PLC nhận tín hiệu.

Ứng dụng:

• Phát hiện vị trí chi tiết.
• Phát hiện đầu hành trình.
• Đếm sản phẩm kim loại.
• Xác nhận vị trí cơ cấu.
• Phát hiện bánh răng.
• Phát hiện vị trí xi lanh/cơ cấu máy.
• Đếm xung tốc độ thấp/trung bình.
• Máy lắp ráp.
• Máy kiểm tra.
• Jig/đồ gá tự động.

---

3. Thông số kỹ thuật

Model	Kích thước	Khoảng phát hiện	Output	Chế độ
E2E-C04S12-WC-C1 2M	Ø4 mm	1,2 mm	NPN	NO
E2E-C04S12-WC-B1 2M	Ø4 mm	1,2 mm	PNP	NO
E2E-C04S12-WC-C2 2M	Ø4 mm	1,2 mm	NPN	NC
E2E-S05S12-WC-B1 2M	M5	1,2 mm	PNP	NO

Các model trên đều là loại shielded, nguồn 10–30 VDC, đấu dây 3 dây và dây PVC chống dầu dài tiêu chuẩn 2 m.

Thông số chung

Thông số	Chi tiết
Thương hiệu	OMRON
Dòng	E2E Small-diameter
Loại	Cảm biến tiệm cận cảm ứng
Kiểu	Shielded
Nguồn cấp	10–30 VDC
Số dây	3 dây
Dây	PVC chống dầu
Chiều dài dây	2 m
Khoảng phát hiện	1,2 mm
Tần số đáp ứng Ø4 mm	Khoảng 4 kHz
Cấp bảo vệ	IP67
Vật liệu thân	Thép không gỉ
Vật thể tiêu chuẩn	Sắt/thép

Ví dụ với E2E-C04S12-WC-B1, OMRON công bố nguồn 10–30 VDC, khoảng phát hiện 1,2 mm, PNP open collector, tải tối đa 100 mA và tần số đáp ứng 4 kHz.

---

4. Phân biệt các model

E2E-C04S12-WC-C1

Ø4 mm – 1,2 mm – NPN – NO

Phù hợp khi PLC hoặc bộ điều khiển sử dụng ngõ vào NPN và cần tín hiệu thường mở.

E2E-C04S12-WC-B1

Ø4 mm – 1,2 mm – PNP – NO

Tương tự C1 nhưng chuyển sang PNP.

OMRON xác nhận B1 là PNP open collector output, NO.

E2E-C04S12-WC-C2

Ø4 mm – 1,2 mm – NPN – NC

Sử dụng ngõ ra NPN, nhưng trạng thái hoạt động là Normally Closed (NC).

E2E-S05S12-WC-B1

M5 – 1,2 mm – PNP – NO

Thân cảm biến dạng M5, phù hợp với các vị trí cần cảm biến có ren M5 và không gian lắp đặt nhỏ. OMRON liệt kê chính thức model này với khoảng phát hiện 1,2 mm.

---

5. Ý nghĩa C1 / B1 / C2

Đây là phần rất quan trọng khi đặt hàng:

Hậu tố	Ngõ ra	Chế độ
C1	NPN	NO
B1	PNP	NO
C2	NPN	NC
B2	PNP	NC

Ví dụ:

E2E-C04S12-WC-C1
→ NPN + NO

E2E-C04S12-WC-B1
→ PNP + NO

E2E-C04S12-WC-C2
→ NPN + NC

OMRON liệt kê đầy đủ các cấu hình NO/NC và NPN/PNP tương ứng trong bảng lựa chọn model.

---

6. Lợi ích khi đưa vào vận hành

Kích thước cực nhỏ

Đường kính chỉ Ø4 mm hoặc M5, thích hợp cho những vị trí máy rất hẹp.

Phát hiện không tiếp xúc

Không có cơ cấu cơ khí tiếp xúc nên hạn chế mài mòn và phù hợp với máy hoạt động liên tục.

Khoảng phát hiện 1,2 mm

Khoảng phát hiện ngắn giúp xác định vị trí chi tiết chính xác trong các cơ cấu nhỏ.

Tần số đáp ứng cao

Phiên bản Ø4 mm có tần số đáp ứng khoảng 4 kHz, phù hợp với nhiều ứng dụng phát hiện/đếm tốc độ cao.

Chống dầu

Dây PVC được thiết kế oil-resistant, phù hợp với nhiều máy cơ khí có dầu bôi trơn.

Cấp bảo vệ IP67

Có thể sử dụng trong môi trường công nghiệp có bụi và độ ẩm phù hợp với cấp bảo vệ của thiết bị.

---

7. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Nhà sản xuất máy lắp ráp.
• Nhà sản xuất jig/đồ gá.
• Máy CNC.
• Máy kiểm tra.
• Máy đóng gói.
• Máy cấp phôi.
• Máy điện tử.
• Máy cơ khí chính xác.
• Nhà tích hợp PLC.
• Đơn vị bảo trì và retrofit.

Gợi ý lựa chọn

Không gian cực hẹp, cần Ø4 mm:
→ E2E-C04S12-WC

Cần thân ren M5:
→ E2E-S05S12-WC

PLC sử dụng NPN:
→ C1/C2

PLC sử dụng PNP:
→ B1/B2

Cần tín hiệu NO:
→ B1/C1

Cần tín hiệu NC:
→ B2/C2

---

8. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp OMRON chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng model trước khi giao hàng.
• Tư vấn NPN/PNP.
• Tư vấn NO/NC.
• Tư vấn kích thước Ø4/M5.
• Tư vấn khoảng cách phát hiện.
• Tư vấn đấu nối PLC.
• Hỗ trợ đối chiếu model cũ.
• Hỗ trợ kiểm tra datasheet.
• Hỗ trợ báo giá theo số lượng.

---

9. Thông tin đặt hàng

Các model

OMRON E2E-C04S12-WC-C1 2M
OMRON E2E-C04S12-WC-B1 2M
OMRON E2E-C04S12-WC-C2 2M
OMRON E2E-S05S12-WC-B1 2M

Khi đặt hàng nên cung cấp:

• Model đầy đủ.
• Số lượng.
• NPN hoặc PNP.
• NO hoặc NC.
• Kích thước cảm biến.
• PLC đang sử dụng.
• Hình ảnh cảm biến cũ nếu cần thay thế.

Tình trạng: Hàng mới 100%, chính hãng.

Thời gian đặt hàng: 1–2 tuần đối với hàng cần đặt; với model đang có sẵn có thể xác nhận giao hàng theo số lượng thực tế.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

10. Câu hỏi thường gặp (FAQ)

1. E2E-C04S12-WC-C1 là cảm biến gì?

Là cảm biến tiệm cận cảm ứng OMRON Ø4 mm, shielded, khoảng phát hiện 1,2 mm, NPN, NO, dây 2 m.

2. E2E-C04S12-WC-B1 khác C1 gì?

Khác biệt chính là ngõ ra:

• C1 → NPN
• B1 → PNP

Cả hai đều là NO và có khoảng phát hiện 1,2 mm.

3. E2E-C04S12-WC-C2 dùng khi nào?

Dùng khi cần NPN + NC (Normally Closed) thay vì NPN + NO.

4. E2E-S05S12-WC-B1 có kích thước bao nhiêu?

Đây là phiên bản M5, khoảng phát hiện 1,2 mm, PNP, NO.

5. Các model này có chống dầu không?

Có. Dòng này sử dụng dây PVC có đặc tính oil-resistant, phù hợp với nhiều ứng dụng máy công nghiệp.

6. Cảm biến có chống nước không?

Dòng này có cấp bảo vệ IP67, tuy nhiên điều kiện sử dụng thực tế vẫn phải tuân thủ hướng dẫn lắp đặt của OMRON.

7. Có thể kết nối với PLC Mitsubishi không?

Có, nhưng cần chọn đúng NPN hoặc PNP theo loại ngõ vào PLC.

8. Cảm biến phát hiện được nhôm hoặc đồng không?

Có thể phát hiện kim loại màu, nhưng khoảng cách phát hiện có thể thấp hơn so với sắt/thép. OMRON công bố vật thể tiêu chuẩn là kim loại sắt và lưu ý độ nhạy giảm với kim loại không chứa sắt.

9. Có thể dùng E2E-C04S12-WC-C1 thay cho E2E-S05S12-WC-B1 không?

Không nên thay trực tiếp. Hai model khác nhau về kích thước thân và cấu hình ngõ ra. Cần kiểm tra cả vị trí lắp và NPN/PNP trước khi thay.

10. Các model này có sẵn hàng không?

Nếu bạn đang dùng nội dung để đăng bán, có thể ghi “Hàng mới 100%, chính hãng – có sẵn” theo tình trạng kho thực tế. Riêng nguồn OMRON hiện xác nhận các model này là sản phẩm đang được bán/được liệt kê chính thức.
