1. Tổng quan nhanh sản phẩm

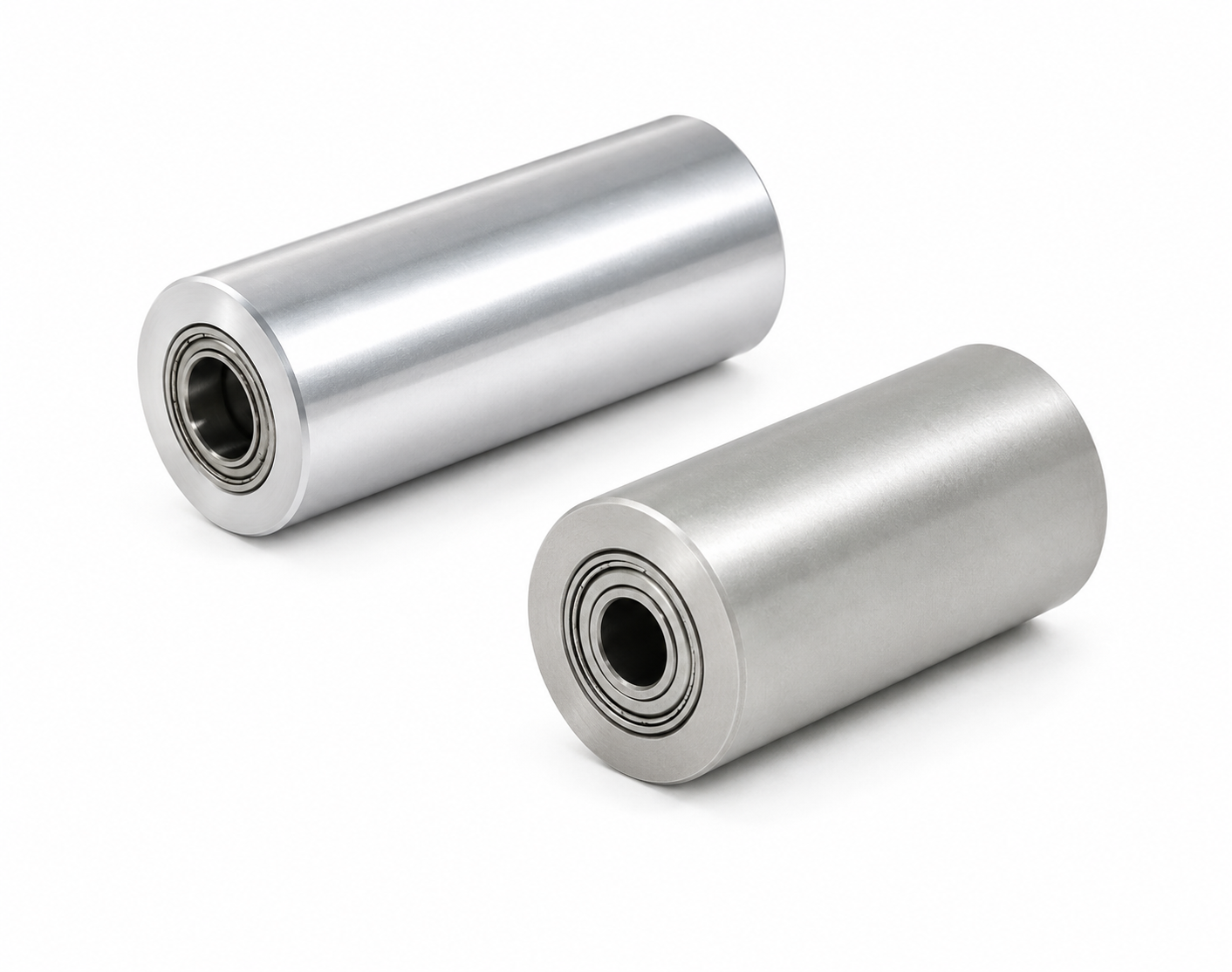

ENA01 là dòng ròng rọc dẫn hướng đai phẳng (Flat Belt Guide Pulley) của Yiheda, thiết kế dạng đơn giản (Simple Type), dùng để dẫn hướng, thay đổi hướng hoặc hỗ trợ truyền động cho đai phẳng trong các cơ cấu máy.

Các phiên bản:

• ENA01-D15-d6-L25
• ENA01-D15-d6-L40
• ENA01-D15-d6-L50

Thiết kế nhỏ gọn, phù hợp với các cơ cấu truyền động hoặc dẫn hướng đai có không gian lắp đặt hạn chế.

---

2. Sản phẩm này là gì và dùng để làm gì?

ENA01 là gì?

ENA01 là ròng rọc dẫn hướng dành cho đai phẳng, có dạng bánh lăn/ròng rọc quay quanh trục.

Khi đai phẳng chạy qua ròng rọc, bánh có thể quay theo chuyển động của đai, giúp:

• Dẫn hướng đường chạy của đai.
• Thay đổi hướng chuyển động.
• Giảm ma sát.
• Hỗ trợ duy trì đường chạy ổn định.
• Tạo điểm dẫn hướng trong hệ thống truyền động.

Cấu trúc cơ bản

Đai phẳng → ENA01 → Trục lắp

Ròng rọc được cố định vào khung máy thông qua trục hoặc bulông phù hợp.

Ứng dụng chính

• Máy tự động hóa.
• Băng tải.
• Cơ cấu truyền động đai.
• Cơ cấu cấp liệu.
• Máy đóng gói.
• Máy lắp ráp.
• Máy in.
• Máy xử lý vật liệu.
• Cơ cấu thay đổi hướng đai.
• Jig và thiết bị cơ khí.

---

3. Thông số kỹ thuật

Bảng mã sản phẩm

Ý nghĩa mã sản phẩm

ENA01-D15-d6-L25

• ENA01: dòng ròng rọc.
• D15: đường kính ngoài 15 mm.
• d6: đường kính lỗ 6 mm.
• L25: chiều dài/rộng làm việc 25 mm.

Tương tự:

• L40 → 40 mm.
• L50 → 50 mm.

Lưu ý: Khi thiết kế hoặc thay thế, cần kiểm tra thêm kích thước thực tế của đai, độ dày đai và phương án lắp trục. Không nên lựa chọn chỉ dựa trên đường kính D15.

---

4. Lợi ích khi đưa vào vận hành

Dẫn hướng đai ổn định

Ròng rọc giúp đai chạy theo đúng tuyến đường thiết kế, hạn chế lệch khỏi quỹ đạo.

Giảm ma sát

Bánh ròng rọc quay cùng chuyển động của đai, giúp giảm ma sát so với việc để đai trượt trực tiếp trên một bề mặt cố định.

Thiết kế nhỏ gọn

Đường kính 15 mm phù hợp với các cơ cấu máy có không gian hạn chế.

Dễ tích hợp

Lỗ 6 mm thuận tiện kết hợp với trục hoặc bulông phù hợp.

Nhiều lựa chọn chiều dài

Ba phiên bản L25 / L40 / L50 giúp lựa chọn theo chiều rộng đai.

Kết cấu đơn giản

Simple Type giúp sản phẩm dễ tích hợp vào các cơ cấu cơ khí tiêu chuẩn.

---

5. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa (Machine Builder).
• Nhà tích hợp hệ thống.
• Nhà sản xuất băng tải.
• Nhà sản xuất máy đóng gói.
• Nhà sản xuất máy lắp ráp.
• Nhà sản xuất máy cấp liệu.
• Nhà sản xuất thiết bị xử lý vật liệu.
• Kỹ sư thiết kế cơ khí.
• Kỹ sư thiết kế máy.
• Đơn vị bảo trì máy công nghiệp.

Ứng dụng tiêu biểu

• Dẫn hướng đai phẳng.
• Thay đổi hướng chạy của đai.
• Cơ cấu truyền động.
• Cơ cấu cấp liệu.
• Băng tải mini.
• Cơ cấu kéo sản phẩm.
• Máy đóng gói.
• Máy lắp ráp tự động.
• Cơ cấu truyền động nhỏ.

---

6. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD cam kết:

• Cung cấp đúng mã sản phẩm khách hàng yêu cầu.
• Kiểm tra kích thước trước khi xác nhận đơn.
• Hỗ trợ lựa chọn L25/L40/L50.
• Hỗ trợ kiểm tra đường kính trục 6 mm.
• Tư vấn lựa chọn ròng rọc theo chiều rộng đai.
• Hỗ trợ đối chiếu kích thước cơ khí.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và sử dụng.
• Đóng gói phù hợp để hạn chế hư hỏng trong quá trình vận chuyển.

Lưu ý: Nếu ENA01 được sử dụng trong hệ thống truyền động có tốc độ cao hoặc tải lớn, cần kiểm tra thêm tải hướng kính, tốc độ quay và khả năng chịu tải của ròng rọc/trục.

---

7. Thông tin đặt hàng

Khách hàng có thể gửi yêu cầu báo giá và đặt hàng trên website:

mytek.com.vn

Các mã sản phẩm

• ENA01-D15-d6-L25
• ENA01-D15-d6-L40
• ENA01-D15-d6-L50

Thông tin cần cung cấp khi đặt hàng

• Mã sản phẩm.
• Số lượng.
• Chiều rộng đai.
• Độ dày đai.
• Loại đai.
• Đường kính trục.
• Tốc độ chuyển động.
• Tải trọng.
• Hình ảnh/bản vẽ cơ cấu nếu cần tư vấn.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy mã sản phẩm, số lượng và tình trạng nguồn hàng tại thời điểm xác nhận đơn.

---

8. Câu hỏi thường gặp (FAQ)

1. ENA01 là sản phẩm gì?

ENA01 là ròng rọc dẫn hướng dành cho đai phẳng, loại đơn giản, dùng trong các cơ cấu truyền động và dẫn hướng đai.

2. ENA01-D15-d6-L25 nghĩa là gì?

• D15: đường kính ngoài 15 mm.
• d6: đường kính lỗ 6 mm.
• L25: chiều dài 25 mm.

3. ENA01 có những chiều dài nào?

Các phiên bản bạn đang cung cấp gồm:

• L25
• L40
• L50

4. D15 là đường kính nào?

D15 là đường kính ngoài của ròng rọc: 15 mm.

5. d6 là gì?

d6 là đường kính lỗ lắp trục: 6 mm.

6. L25/L40/L50 khác nhau thế nào?

Khác nhau về chiều dài/chiều rộng làm việc của ròng rọc, phù hợp với các loại đai có chiều rộng khác nhau.

7. ENA01 dùng cho đai phẳng hay đai răng?

ENA01 trong cấu hình này được thiết kế cho đai phẳng, không phải pulley chuyên dụng cho đai răng.

8. ENA01 có dùng làm pulley truyền động không?

Có thể sử dụng trong các cơ cấu phù hợp, nhưng cần phân biệt:

• Driving Pulley: pulley chủ động truyền lực từ motor.
• Guide/Idler Pulley: pulley dẫn hướng hoặc bị động.

ENA01 phù hợp hơn với vai trò dẫn hướng/đỡ đai.

9. ENA01 có giúp chống lệch đai không?

Có thể hỗ trợ ổn định đường chạy của đai, nhưng khả năng chống lệch còn phụ thuộc vào thiết kế pulley, hình dạng đai, độ căng và cách bố trí hệ thống.

10. Làm sao chọn L25, L40 hay L50?

Có thể tham khảo theo chiều rộng đai:

• Đai nhỏ → L25.
• Đai rộng hơn → L40.
• Đai rộng → L50.

Tuy nhiên cần đảm bảo đai không vượt quá vùng làm việc của ròng rọc.

11. Trục lắp ENA01 có đường kính bao nhiêu?

Mã sản phẩm có d6, tức lỗ danh nghĩa 6 mm. Khi thiết kế cần kiểm tra dung sai lỗ và phương án cố định trục.

12. ENA01 có phù hợp máy tự động hóa không?

Có. Sản phẩm phù hợp với các cơ cấu dẫn hướng và truyền động đai trong máy tự động hóa.

13. Có thể dùng ENA01 cho băng tải không?

Có thể dùng làm ròng rọc dẫn hướng/idler trong một số băng tải nhỏ, nếu tải và kích thước đai phù hợp.

14. Có cần bảo trì không?

Cần kiểm tra định kỳ:

• Độ rơ.
• Độ mòn.
• Tiếng ồn.
• Tình trạng trục.
• Tình trạng đai.
• Khả năng quay của pulley.

15. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy mã hàng và số lượng đặt.

---
