1. Tổng quan nhanh sản phẩm

Các model chính:

* Dòng tải phụ thuộc nhiệt độ môi trường; OMRON quy định 15 A và 25 A ở 40°C, trong khi 35 A và 45 A ở 25°C cho nhóm 200–480 VAC.

---

2. Sản phẩm này là gì và dùng để làm gì?

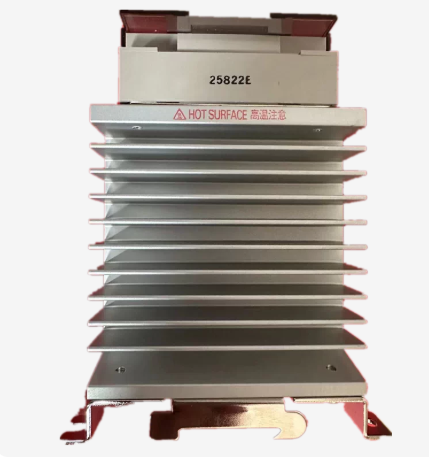

Đây là SSR 3 pha dạng contactor bán dẫn, sử dụng linh kiện bán dẫn thay cho tiếp điểm cơ khí.

Nguyên lý:

PLC → tín hiệu 12–24 VDC → G3PE → đóng/cắt nguồn 3 pha → Heater

Ví dụ:

PLC phát tín hiệu ON
→ G3PE đóng 3 pha
→ Heater được cấp điện
→ Nhiệt độ tăng.

Khi PLC tắt:

G3PE ngắt 3 pha
→ Heater ngừng gia nhiệt.

Dòng G3PE được OMRON định hướng cho heater control.

---

3. Thông số kỹ thuật chung

---

4. Ý nghĩa mã G3PE-525B-3N DC12-24

Ví dụ:

G3PE-525B-3N DC12-24

• G3PE → dòng SSR/solid-state contactor cho heater.
• 5 → tải 200–480 VAC.
• 25 → dòng tải định mức 25 A.
• B → phiên bản zero-cross.
• 3N → 3 phần tử/3 pha, loại gắn DIN rail.
• DC12-24 → ngõ điều khiển 12–24 VDC.

OMRON liệt kê trực tiếp các model G3PE-515B-3N, 525B-3N, 535B-3N, 545B-3N trong dòng 3 pha.

---

5. Phân biệt 515B / 525B / 535B / 545B

G3PE-515B-3N

• 15 A
• 200–480 VAC
• 3 pha
• 12–24 VDC control.

Phù hợp heater có công suất tương đối nhỏ.

G3PE-525B-3N

• 25 A
• 200–480 VAC
• 3 pha
• 12–24 VDC.

Đây là lựa chọn phổ biến cho các bộ heater công suất trung bình.

G3PE-535B-3N

• 35 A
• 200–480 VAC
• 3 pha
• 12–24 VDC.

Phù hợp tải heater lớn hơn.

G3PE-545B-3N

• 45 A
• 200–480 VAC
• 3 pha
• 12–24 VDC.

Dùng cho hệ thống gia nhiệt công suất lớn hơn trong phạm vi cho phép của thiết kế và tản nhiệt.

Các mức dòng 15/25/35/45 A được OMRON xác nhận trong thông số G3PE 3 pha.

---

6. Tính công suất heater tham khảo

Với tải điện trở 3 pha, có thể ước tính:

P ≈ √3 × U × I

Ví dụ tại 400 VAC:

15 A

P ≈ 1,732 × 400 × 15
≈ 10,4 kW

25 A

≈ 17,3 kW

35 A

≈ 24,2 kW

45 A

≈ 31,2 kW

Đây chỉ là giá trị lý thuyết theo tải cân bằng; khi lựa chọn SSR thực tế còn phải xét nhiệt độ môi trường, kiểu tải, dòng khởi động, tản nhiệt và hệ số dự phòng.

---

7. Zero-cross là gì?

Các model G3PE-515B/525B/535B/545B thuộc phiên bản có zero-cross function.

Zero-cross nghĩa là SSR sẽ đóng/ngắt gần điểm điện áp AC đi qua 0 V.

Lợi ích

• Giảm nhiễu điện.
• Giảm EMI.
• Giảm xung khi đóng tải điện trở.
• Phù hợp với heater AC.

Vì vậy đây là lựa chọn phù hợp cho:

• Heater.
• Thanh nhiệt.
• Lò.
• Máy ép nhiệt.
• Máy đóng gói.
• Máy sấy.

---

8. 3N và 2N khác nhau gì?

OMRON có cả:

• G3PE-525B-3N
• G3PE-525B-2N

Theo danh mục OMRON:

• 3N → 3 elements
• 2N → 2 elements

Đối với tải heater 3 pha, phiên bản 3N tác động trên cả 3 pha và thường được lựa chọn khi cần đóng/cắt đồng thời toàn bộ 3 pha.

---

9. Ưu điểm của G3PE so với contactor cơ khí

Không có tiếp điểm cơ khí

Giảm hao mòn do đóng/ngắt liên tục.

Đóng cắt nhanh

Thích hợp với điều khiển PID nhiệt độ.

Không có tiếng “tạch” cơ khí

Hoạt động êm hơn contactor.

Tuổi thọ đóng cắt cao

Đặc biệt phù hợp các hệ thống heater thường xuyên ON/OFF.

Tích hợp tản nhiệt

G3PE được thiết kế dạng solid-state contactor có heatsink, giúp giảm công việc lắp đặt so với việc sử dụng SSR rời + heatsink riêng. OMRON cũng công bố các model có DIN track mounting.

---

10. Lắp đặt DIN rail

Các mã G3PE-515B-3N / 525B-3N / 535B-3N / 545B-3N thuộc nhóm DIN Track Mounting.

Điều này giúp:

• Dễ lắp trong tủ điện.
• Tiết kiệm thời gian gia công.
• Dễ tháo/thay thế.
• Phù hợp tủ điều khiển tự động hóa.

---

11. Lợi ích khi đưa vào vận hành

Điều khiển heater chính xác

Kết hợp với:

OMRON E5EC → G3PE → Heater

để điều khiển nhiệt độ theo PID.

Chịu tải 3 pha

Có các lựa chọn:

15 / 25 / 35 / 45 A

Điều khiển trực tiếp từ PLC

Input chỉ cần:

12–24 VDC

Giảm tiếng ồn

Không có tiếp điểm cơ khí.

Độ tin cậy cao

OMRON công bố giá trị tham khảo MTTFd ≥ 1.000 năm cho dòng G3PE trong điều kiện cấu hình/tiêu chuẩn được nêu. Đây là chỉ số độ tin cậy chức năng, không phải tuổi thọ sử dụng thực tế của thiết bị.

---

12. Ứng dụng thực tế

Máy ép nhựa

E5EC → G3PE → Heater barrel

Máy đóng gói

Điều khiển:

• Thanh nhiệt.
• Khuôn nhiệt.
• Dao nhiệt.

Lò công nghiệp

Điều khiển các cụm heater 3 pha.

Máy sấy

Điều chỉnh công suất gia nhiệt theo PID.

Máy gia nhiệt

Điều khiển nhiều vùng nhiệt độc lập.

Máy thực phẩm

Dùng cho các hệ thống gia nhiệt bằng điện trở phù hợp với tiêu chuẩn của máy.

---

13. Đối tượng sử dụng phù hợp

• Nhà chế tạo máy tự động hóa.
• Máy ép nhựa.
• Máy đóng gói.
• Máy hàn nhiệt.
• Máy sấy.
• Lò nhiệt.
• Máy đùn.
• Máy gia nhiệt.
• Nhà máy thực phẩm.
• Nhà máy điện tử.
• Tủ điều khiển công nghiệp.

---

14. Chọn model nhanh

---

15. Lưu ý khi lựa chọn SSR

Không nên chọn SSR chỉ dựa vào dòng tải danh định.

Cần kiểm tra:

Điện áp tải → dòng tải → nhiệt độ môi trường → kiểu tải → dòng khởi động → khả năng tản nhiệt → bảo vệ ngắn mạch.

Đặc biệt với 35 A và 45 A, điều kiện nhiệt độ ảnh hưởng trực tiếp đến dòng tải cho phép. OMRON quy định 35 A và 45 A tại 25°C, trong khi 15 A và 25 A được định mức tại 40°C.

Ngoài ra, SSR không phải thiết bị bảo vệ ngắn mạch thay thế fuse/MCCB. Cần bố trí bảo vệ phù hợp theo thiết kế điện.

---

16. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp OMRON chính hãng.
• Hàng mới 100%.
• Kiểm tra đúng model.
• Tư vấn công suất heater.
• Tư vấn SSR 1 pha/3 pha.
• Tư vấn 2N/3N.
• Tư vấn dòng 15/25/35/45 A.
• Tư vấn đấu nối với PLC và bộ điều khiển nhiệt độ.
• Đối chiếu model cũ.
• Tìm mã thay thế tương đương.
• Báo giá theo số lượng.

---

17. Thông tin đặt hàng

Các model:

OMRON G3PE-515B-3N DC12-24
→ 15 A / 200–480 VAC / 3 pha

OMRON G3PE-525B-3N DC12-24
→ 25 A / 200–480 VAC / 3 pha

OMRON G3PE-535B-3N DC12-24
→ 35 A / 200–480 VAC / 3 pha

OMRON G3PE-545B-3N DC12-24
→ 45 A / 200–480 VAC / 3 pha

OMRON xác nhận các mã này trong danh mục G3PE Three-phase Solid State Contactors for Heaters.

Thời gian đặt hàng: 1–2 tuần, tùy model và số lượng.

Có thể gửi yêu cầu báo giá qua website MYTECH – mytek.com.vn.

---

18. Câu hỏi thường gặp (FAQ)

1. G3PE-525B-3N là rơ-le gì?

Là solid-state contactor 3 pha, dùng cho tải heater 200–480 VAC, dòng định mức 25 A, điều khiển bằng 12–24 VDC.

2. G3PE-525B-3N có phải 3 pha không?

Có. 3N là phiên bản 3 elements, phù hợp hệ thống 3 pha.

3. G3PE-525B-3N dùng nguồn điều khiển bao nhiêu?

12–24 VDC, dải hoạt động 9,6–30 VDC.

4. G3PE-515B và G3PE-525B khác nhau gì?

Chủ yếu ở dòng tải:

• 515B → 15 A
• 525B → 25 A

Cả hai đều 200–480 VAC trong nhóm 5xxB.

5. G3PE-525B và G3PE-535B khác nhau gì?

• 525B → 25 A
• 535B → 35 A.

6. G3PE-545B chịu được bao nhiêu A?

45 A, với điều kiện nhiệt độ và tải theo thông số OMRON.

7. G3PE có zero-cross không?

Có đối với các model B; OMRON xác nhận các model 515B/525B/535B/545B có chức năng zero-cross.

8. G3PE-525B-3N có thể điều khiển motor không?

G3PE được OMRON thiết kế chủ yếu cho heater, đặc biệt tải điện trở. Không nên mặc định dùng nó cho motor; cần chọn SSR/contactor phù hợp với loại tải cảm và dòng khởi động.

9. Có thể điều khiển G3PE bằng PLC Mitsubishi/Omron/Siemens không?

Có, miễn là ngõ ra PLC cung cấp tín hiệu điều khiển 12–24 VDC trong phạm vi của G3PE.

10. G3PE có cần tản nhiệt thêm không?

G3PE đã tích hợp heatsink, nhưng vẫn phải tuân thủ điều kiện lắp đặt và đường cong load current vs. ambient temperature của OMRON, đặc biệt với model 35 A và 45 A.
