Quạt ion hóa chống cháy nổ SIMCO-ION HP-N-EX (ATEX) – Quạt plasma khử tĩnh điện lưu lượng lớn

1. Tổng quan nhanh sản phẩm

SIMCO-ION HP-N-EX là quạt ion hóa công nghiệp được thiết kế để trung hòa tĩnh điện ở khoảng cách xa, đặc biệt dành cho những khu vực có nguy cơ cháy nổ và yêu cầu thiết bị đạt chuẩn ATEX.

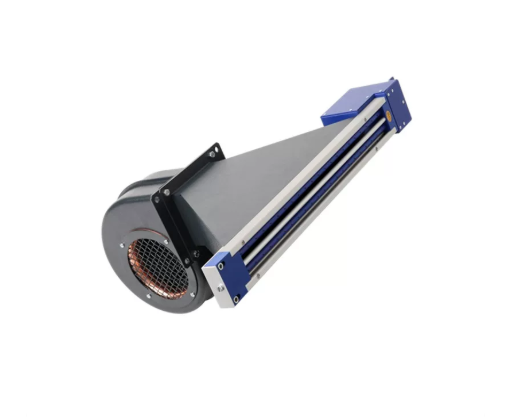

Thiết bị gồm động cơ, quạt ly tâm và thanh khử tĩnh điện P-SH-N-EX. Không khí môi trường được quạt hút vào từ một phía, sau đó thổi dọc theo thanh ion hóa để tạo ra luồng khí giàu ion dương và ion âm. Khi luồng khí ion hóa tiếp xúc với bề mặt đang tích điện, điện tích được trung hòa.

HP-N-EX có chiều rộng ion hóa hiệu quả khoảng 500 mm, khoảng cách làm việc tối đa 1.500 mm, phù hợp với các dây chuyền cần xử lý tĩnh điện trên diện tích tương đối rộng hoặc ở khoảng cách xa.

Đặc biệt, bộ nguồn cao áp được tích hợp ngay trong thanh ion hóa, giúp hệ thống không cần sử dụng một bộ nguồn cao áp bên ngoài riêng biệt.

---

2. Sản phẩm này là gì và dùng để làm gì?

SIMCO-ION HP-N-EX là gì?

HP-N-EX là ionising air blower – quạt thổi khí ion hóa công nghiệp.

Khác với thanh ion hóa thông thường chỉ tạo ion tại một khu vực, HP-N-EX sử dụng quạt để đưa luồng khí chứa ion đến bề mặt sản phẩm ở khoảng cách xa hơn.

Nguyên lý hoạt động:

Không khí môi trường → quạt hút → thanh ion hóa → tạo ion dương/âm → luồng khí ion hóa → trung hòa tĩnh điện trên sản phẩm.

SIMCO-ION xác định HP-N-EX được sử dụng để trung hòa các sản phẩm hoặc bề mặt tích điện, với khoảng cách làm việc tối đa 1,5 m. Luồng khí từ quạt chứa ion dương và âm; khi tiếp xúc với vật thể tích điện, quá trình trao đổi electron giúp trung hòa vật liệu.

Vì sao HP-N-EX phù hợp với môi trường ATEX?

Trong các nhà máy sử dụng dung môi, mực in, hóa chất dễ cháy hoặc vật liệu có nguy cơ tạo hỗn hợp cháy nổ, tĩnh điện có thể trở thành nguồn gây phóng điện không mong muốn.

SIMCO-ION cung cấp dòng sản phẩm ATEX dành cho các môi trường có nguy cơ cháy hoặc nổ, trong đó có ngành in ấn, dược phẩm, coating, laminating và công nghiệp ô tô.

HP-N-EX được chứng nhận cho một số khu vực nguy hiểm nhất định. Tuy nhiên, việc sử dụng phải căn cứ vào phân vùng ATEX thực tế của nhà máy và đúng cấp bảo vệ ghi trên thiết bị/chứng chỉ, không được hiểu rằng thiết bị có thể lắp đặt tùy ý ở mọi khu vực nguy hiểm.

---

3. Thông số kỹ thuật

Thông số	HP-N-EX
Thương hiệu	SIMCO-ION
Model	HP-N-EX
Loại thiết bị	Quạt thổi khí ion hóa công nghiệp
Chức năng	Trung hòa tĩnh điện
Khoảng cách làm việc	Tối đa 1.500 mm
Chiều rộng ion hóa	500 mm
Chiều rộng hiệu quả theo manual	Khoảng 380–580 mm tùy điều kiện
Cấu tạo	Motor + quạt ly tâm + thanh ion hóa
Bộ nguồn cao áp	Tích hợp trong thanh ion hóa
Chân phát ion	Hợp kim đặc biệt
Vật liệu vỏ	Nhôm / thép
Vật liệu thanh bên trong	PVC
Cáp thanh ion	5 m, có che chắn
Cáp motor	5 m, Neoprene
Trọng lượng	Khoảng 13 kg
Nhiệt độ môi trường	0–40°C
Độ ồn	Khoảng 60 dB(A) tại 1 m
Nguồn điện	230/400 VAC, 50 Hz, 3 pha
Công suất tiêu thụ	Khoảng 120 W
Bộ nguồn	Tích hợp
Chứng nhận	ATEX
Chứng chỉ	BAS00ATEX2162X; PTB02ATEX3114

Các thông số trên được lấy chủ yếu từ trang sản phẩm và tài liệu kỹ thuật của SIMCO-ION. Tài liệu hướng dẫn cũng cho biết phiên bản hệ thống HP-N-EX gồm thanh P-Sh-N-Ex và blower DNG 4-7/S.

Phân loại ATEX

SIMCO-ION công bố các cấp phân loại ATEX của hệ thống gồm:

• Thanh ion hóa: II 2 G IIB T4
• Blower: II 2G Ex h IIB T3 hoặc T4 Gb
• Motor: II 2G Ex eb IIC T3 hoặc T4 Gb

Các cấp phân loại cụ thể phải được đối chiếu với nhãn thiết bị và điều kiện sử dụng thực tế.

Không nên tự ý thay đổi cấu tạo, linh kiện hoặc sửa chữa bằng linh kiện không chính hãng, vì tài liệu SIMCO-ION cảnh báo việc thay đổi hoặc sử dụng linh kiện không nguyên bản có thể làm mất hiệu lực phê duyệt CE/Ex và điều kiện bảo hành.

---

4. Lợi ích khi đưa vào vận hành

Khử tĩnh điện ở khoảng cách xa

Một trong những ưu điểm nổi bật của HP-N-EX là khả năng xử lý tĩnh điện ở khoảng cách tối đa 1,5 m.

Điều này phù hợp với những dây chuyền mà việc lắp thanh ion ngay sát sản phẩm không thuận tiện hoặc cần xử lý một khu vực rộng.

Vùng ion hóa rộng

HP-N-EX có chiều rộng ion hóa được công bố khoảng 500 mm; tài liệu hướng dẫn ghi nhận chiều rộng hiệu quả khoảng 380–580 mm tùy điều kiện.

Nhờ đó, thiết bị có thể được bố trí để xử lý:

• Màng film.
• Cuộn vật liệu.
• Tấm nhựa.
• Giấy.
• Bao bì.
• Vật liệu dạng web.
• Bề mặt sản phẩm lớn.

Phù hợp môi trường có nguy cơ cháy nổ

Đây là điểm khác biệt quan trọng nhất của HP-N-EX so với các quạt ion hóa công nghiệp thông thường.

Thiết bị được thiết kế và chứng nhận cho một số môi trường nguy hiểm theo ATEX, giúp doanh nghiệp kiểm soát tĩnh điện mà vẫn đáp ứng yêu cầu về thiết bị sử dụng trong khu vực có nguy cơ cháy nổ, khi thiết bị được lựa chọn đúng theo phân vùng.

Nguồn cao áp được tích hợp

Bộ nguồn được tích hợp trong thanh ion hóa nên không cần bố trí thêm một bộ nguồn cao áp rời cho thanh này.

Điều này giúp hệ thống gọn hơn và giảm số lượng thành phần cần bố trí trong khu vực lắp đặt.

Lưu lượng khí lớn

HP-N-EX sử dụng quạt công nghiệp để tạo luồng khí mang ion, thay vì chỉ phát ion trong không khí tĩnh.

Nhờ đó, ion có thể được đưa đến sản phẩm ở khoảng cách tương đối xa, phù hợp với các dây chuyền liên tục.

Giảm nguy cơ lỗi do tĩnh điện

Tĩnh điện có thể gây:

• Bám bụi.
• Dính vật liệu.
• Vật liệu khó tách.
• Cuốn hoặc lệch film.
• Dính giấy/bao bì.
• Phóng điện.
• Ảnh hưởng đến quá trình xử lý bề mặt.

Việc trung hòa điện tích giúp giảm các hiện tượng trên và cải thiện độ ổn định của dây chuyền.

---

5. Đối tượng sử dụng phù hợp

Ngành in ấn

HP-N-EX đặc biệt phù hợp với các dây chuyền in có sử dụng:

• Mực in.
• Dung môi.
• Film nhựa.
• Giấy.
• Vật liệu dạng cuộn.

SIMCO-ION xác định ngành in và đồ họa là một trong những lĩnh vực có thể phát sinh môi trường nguy hiểm cần giải pháp kiểm soát tĩnh điện đạt ATEX.

Ngành coating và laminating

Ứng dụng cho:

• Coating film.
• Laminating.
• Phủ bề mặt.
• Ghép màng.
• Xử lý vật liệu dạng web.

Tĩnh điện trên film có thể khiến bụi bám hoặc gây khó khăn khi vật liệu đi qua các công đoạn xử lý.

Ngành dược phẩm

Các khu vực sản xuất dược phẩm có thể sử dụng các dung môi hoặc vật liệu có yêu cầu nghiêm ngặt về an toàn.

HP-N-EX có thể được xem xét cho các khu vực phù hợp với phân loại ATEX của thiết bị. SIMCO-ION liệt kê ngành dược phẩm trong nhóm ứng dụng ATEX của hãng.

Ngành ô tô

Có thể ứng dụng trong các công đoạn có phát sinh tĩnh điện, đặc biệt tại các quy trình sử dụng:

• Film.
• Sơn.
• Coating.
• Vật liệu polymer.
• Vật liệu dạng cuộn.

Ngành nhựa và film

Phù hợp với:

• Film nhựa.
• Màng polymer.
• Tấm nhựa.
• Bao bì.
• Vật liệu cách điện.

Các khu vực có yêu cầu ATEX

HP-N-EX có thể được xem xét tại các khu vực được phân loại phù hợp với chứng nhận của thiết bị.

Không được mặc định sử dụng HP-N-EX trong mọi khu vực ATEX. Trước khi lắp đặt cần kiểm tra zone, nhóm khí, cấp nhiệt độ và các điều kiện an toàn được quy định trong chứng chỉ ATEX.

---

6. Chính sách & cam kết

MYTECH cung cấp các giải pháp khử tĩnh điện công nghiệp, quạt ion hóa, thanh ion hóa và thiết bị kiểm soát tĩnh điện SIMCO-ION.

Đối với thiết bị ATEX như HP-N-EX, việc lựa chọn không chỉ dựa vào kích thước hoặc công suất mà cần kiểm tra:

• Phân vùng ATEX của nhà máy.
• Loại khí/hơi dễ cháy.
• Nhóm thiết bị.
• Cấp nhiệt độ.
• Khoảng cách khử tĩnh điện.
• Chiều rộng vùng cần xử lý.
• Nguồn điện hiện có.
• Vị trí lắp đặt.
• Điều kiện nhiệt độ môi trường.
• Yêu cầu nối đất và lắp đặt.

Tài liệu SIMCO-ION yêu cầu việc lắp đặt điện phải do kỹ thuật viên điện có chuyên môn thực hiện và thiết bị phải được nối đất đúng cách.

MYTECH có thể hỗ trợ kiểm tra cấu hình trước khi đặt hàng để hạn chế rủi ro lựa chọn thiết bị không phù hợp với khu vực nguy hiểm.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn
• Thời gian cung cấp tham khảo: khoảng 1–2 tuần tùy model và tình trạng hàng.

Khi yêu cầu báo giá SIMCO-ION HP-N-EX, khách hàng nên cung cấp thêm:

1. Khu vực lắp đặt.
2. Phân vùng ATEX/Zone nếu đã xác định.
3. Loại vật liệu cần khử tĩnh điện.
4. Chiều rộng sản phẩm.
5. Khoảng cách từ quạt đến sản phẩm.
6. Nguồn điện nhà máy.
7. Hình ảnh vị trí dự kiến lắp đặt.

Đối với thiết bị ATEX, việc xác nhận đúng zone và đúng chứng nhận là yêu cầu quan trọng trước khi đặt hàng.

---

8. Câu hỏi thường gặp (FAQ)

SIMCO-ION HP-N-EX dùng để làm gì?

HP-N-EX dùng để trung hòa tĩnh điện trên sản phẩm và bề mặt ở khoảng cách xa, đồng thời được thiết kế cho một số môi trường có nguy cơ cháy nổ theo ATEX.

HP-N-EX có phải quạt plasma không?

“Quạt plasma” là cách gọi phổ biến trên thị trường. Về kỹ thuật, SIMCO-ION gọi HP-N-EX là Ionising Air Blower – quạt thổi khí ion hóa. Thiết bị tạo luồng khí giàu ion dương và âm để trung hòa điện tích.

HP-N-EX có hút bụi không?

Không phải máy hút bụi. Chức năng chính của HP-N-EX là khử/trung hòa tĩnh điện bằng luồng khí ion hóa. Luồng khí có thể hỗ trợ làm giảm hiện tượng bụi bám do tĩnh điện, nhưng thiết bị không thay thế hệ thống hút bụi công nghiệp.

Khoảng cách khử tĩnh điện của HP-N-EX là bao nhiêu?

Khoảng cách làm việc tối đa được SIMCO-ION công bố là 1.500 mm.

Chiều rộng vùng ion hóa là bao nhiêu?

Thông số sản phẩm công bố 500 mm, trong khi tài liệu hướng dẫn ghi nhận chiều rộng hiệu quả khoảng 380–580 mm tùy điều kiện.

HP-N-EX có dùng được ở mọi khu vực ATEX không?

Không. Thiết bị chỉ được sử dụng trong những khu vực có phân loại phù hợp với cấp bảo vệ và điều kiện được nêu trong chứng chỉ ATEX. Cần kiểm tra zone thực tế trước khi lắp đặt.

HP-N-EX có bộ nguồn cao áp bên ngoài không?

Không. Bộ nguồn cao áp được tích hợp trong thanh ion hóa của hệ thống.

HP-N-EX sử dụng nguồn điện bao nhiêu?

Tài liệu sản phẩm công bố nguồn sơ cấp 230/400 VAC, 50 Hz, 3 pha và công suất tiêu thụ khoảng 120 W.

HP-N-EX có phù hợp cho dây chuyền film không?

Có. Với khoảng cách làm việc tới 1,5 m và vùng ion hóa rộng, thiết bị phù hợp để xem xét cho các dây chuyền film, vật liệu dạng cuộn và các ứng dụng cần trung hòa tĩnh điện ở khoảng cách xa.

Có thể tự sửa chữa hoặc thay đổi HP-N-EX không?

Không nên. Đây là thiết bị có chứng nhận ATEX; tài liệu SIMCO-ION cảnh báo việc thay đổi cấu tạo hoặc sử dụng linh kiện không nguyên bản có thể làm mất hiệu lực phê duyệt CE/Ex và bảo hành. Việc lắp đặt điện phải do người có chuyên môn thực hiện.

---
