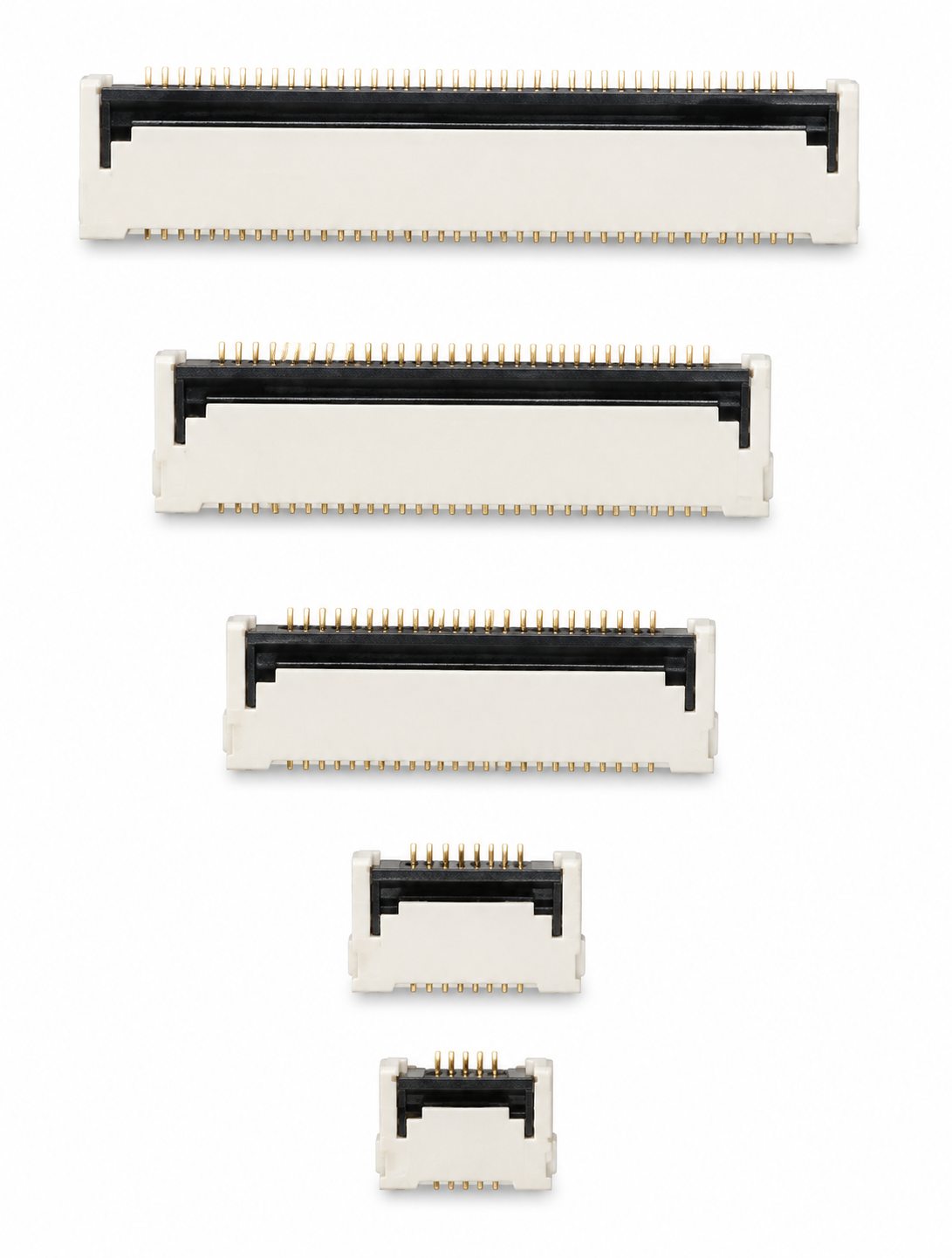

Đầu nối FFC/FPC OMRON XF2M-0615/0815/1015/1215/1415/1815/2015/2215/2415-1A

1. Tổng quan nhanh sản phẩm

OMRON XF2M-…-1A là dòng đầu nối FFC/FPC dạng SMT, được thiết kế để kết nối cáp dẹt FFC/FPC với bo mạch PCB trong các thiết bị điện tử, điều khiển và tự động hóa.

Dòng sản phẩm sử dụng pitch 1.0 mm, thiết kế nhỏ gọn, phù hợp với các ứng dụng yêu cầu mật độ tiếp điểm cao và tiết kiệm không gian trên PCB.

Các mã phổ biến:

• XF2M-0615-1A – 6 tiếp điểm
• XF2M-0815-1A – 8 tiếp điểm
• XF2M-1015-1A – 10 tiếp điểm
• XF2M-1215-1A – 12 tiếp điểm
• XF2M-1415-1A – 14 tiếp điểm
• XF2M-1815-1A – 18 tiếp điểm
• XF2M-2015-1A – 20 tiếp điểm
• XF2M-2215-1A – 22 tiếp điểm
• XF2M-2415-1A – 24 tiếp điểm

Sản phẩm thuộc dòng OMRON XF2M, được thiết kế cho kết nối FFC/FPC với PCB, phù hợp với các thiết bị có không gian lắp đặt hạn chế.

---

2. Sản phẩm này là gì và dùng để làm gì?

XF2M-…-1A là gì?

XF2M-…-1A là đầu nối dùng để kết nối FFC (Flexible Flat Cable) hoặc FPC (Flexible Printed Circuit) với PCB.

Khác với các connector dạng housing + terminal như JST VHR hay Molex 35155, dòng XF2M sử dụng cáp dẹt FFC/FPC được đưa trực tiếp vào đầu nối.

Cấu trúc kết nối:

FFC/FPC → OMRON XF2M → PCB

Đầu nối được hàn trực tiếp lên PCB bằng công nghệ Surface Mount Technology (SMT).

Ứng dụng chính

• Bo mạch điều khiển.
• Thiết bị tự động hóa.
• HMI.
• PLC và module điều khiển.
• Thiết bị đo lường.
• Máy CNC.
• Máy in.
• Thiết bị văn phòng.
• Thiết bị điện tử công nghiệp.
• Camera và thiết bị hình ảnh.
• Thiết bị gia dụng.
• Các hệ thống cần kết nối FFC/FPC với PCB.

---

3. Thông số kỹ thuật

Thông số	Chi tiết
Thương hiệu	OMRON
Series	XF2M
Mã sản phẩm	XF2M-…-1A
Loại sản phẩm	FFC/FPC Connector
Kiểu đầu nối	FFC/FPC Socket
Pitch	1.00 mm
Số tiếp điểm	6 / 8 / 10 / 12 / 14 / 18 / 20 / 22 / 24
Kiểu lắp	PCB Mount
Công nghệ lắp	SMT
Kết nối	FFC/FPC-to-Board
Cơ cấu giữ cáp	Locking / Clamp
Hướng kết nối	Theo thiết kế của từng biến thể
Ứng dụng	Signal / Board Connection
Thiết kế	Low-profile, compact
Tiêu chuẩn môi trường	RoHS tùy biến thể

Bảng mã sản phẩm

Mã sản phẩm	Số tiếp điểm
XF2M-0615-1A	6P
XF2M-0815-1A	8P
XF2M-1015-1A	10P
XF2M-1215-1A	12P
XF2M-1415-1A	14P
XF2M-1815-1A	18P
XF2M-2015-1A	20P
XF2M-2215-1A	22P
XF2M-2415-1A	24P

Đặc điểm nổi bật

Pitch 1.0 mm giúp bố trí nhiều đường tín hiệu trong không gian nhỏ.

Đầu nối được thiết kế để lắp trên PCB bằng SMT, giúp phù hợp với dây chuyền sản xuất PCB tự động.

Cơ cấu giữ cáp giúp FFC/FPC được cố định trong đầu nối, hạn chế tình trạng cáp bị dịch chuyển hoặc tuột trong quá trình sử dụng.

Lưu ý: Khi lựa chọn XF2M, cần kiểm tra chính xác số tiếp điểm, độ dày FFC/FPC, hướng tiếp xúc, chiều cao connector và kiểu lắp. Không nên chỉ dựa vào pitch 1.0 mm để thay thế trực tiếp.

---

4. Lợi ích khi đưa vào vận hành

Tiết kiệm không gian PCB

Pitch 1.0 mm cho phép bố trí nhiều tiếp điểm trong diện tích nhỏ, phù hợp với các bo mạch có mật độ linh kiện cao.

Kết nối FFC/FPC nhanh chóng

Cáp dẹt có thể được đưa trực tiếp vào connector, giúp giảm số lượng dây rời và đơn giản hóa thiết kế dây trong thiết bị.

Hỗ trợ sản xuất tự động

Kiểu lắp SMT phù hợp với quy trình lắp ráp PCB bằng máy pick-and-place và reflow.

Kết nối ổn định

Cơ cấu giữ cáp giúp duy trì vị trí FFC/FPC trong quá trình vận hành.

Giảm kích thước hệ thống dây

FFC/FPC có cấu trúc dạng dẹt, giúp giảm không gian dành cho dây và tạo hệ thống dây gọn hơn so với nhiều dây đơn.

Nhiều lựa chọn số chân

Từ 6P đến 24P, phù hợp với nhiều yêu cầu truyền tín hiệu khác nhau.

---

5. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Machine Builder.
• System Integrator.
• Nhà sản xuất PCB.
• Nhà sản xuất thiết bị điện – điện tử.
• Nhà sản xuất HMI.
• Nhà sản xuất thiết bị điều khiển.
• Nhà sản xuất máy CNC.
• Nhà sản xuất thiết bị đo lường.
• Đơn vị bảo trì và sửa chữa thiết bị điện tử.
• Kỹ sư thiết kế PCB.
• Kỹ sư điện – điều khiển.

Ứng dụng tiêu biểu

• HMI.
• PLC và module I/O.
• Bo mạch điều khiển.
• Máy CNC.
• Máy in.
• Thiết bị đo.
• Thiết bị văn phòng.
• Thiết bị điện tử công nghiệp.
• Camera và thiết bị hình ảnh.
• Thiết bị gia dụng.

---

6. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD cam kết:

• Cung cấp đúng mã sản phẩm khách hàng yêu cầu.
• Kiểm tra mã hàng trước khi xác nhận đơn.
• Hỗ trợ xác định số tiếp điểm.
• Hỗ trợ kiểm tra khả năng tương thích với FFC/FPC.
• Tư vấn lựa chọn connector phù hợp với PCB.
• Hỗ trợ đối chiếu mã OMRON khi khách hàng thay thế connector cũ.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và sử dụng.
• Đóng gói phù hợp để hạn chế hư hỏng trong quá trình vận chuyển.

Lưu ý: Khi yêu cầu thay thế connector XF2M, khách hàng nên cung cấp mã đầy đủ trên sản phẩm, hình ảnh connector hoặc bản vẽ PCB để MYTECH kiểm tra chính xác biến thể trước khi đặt hàng.

---

7. Thông tin đặt hàng

Khách hàng có thể gửi yêu cầu báo giá và đặt hàng trên website:

mytek.com.vn

Các mã sản phẩm

• XF2M-0615-1A – 6P
• XF2M-0815-1A – 8P
• XF2M-1015-1A – 10P
• XF2M-1215-1A – 12P
• XF2M-1415-1A – 14P
• XF2M-1815-1A – 18P
• XF2M-2015-1A – 20P
• XF2M-2215-1A – 22P
• XF2M-2415-1A – 24P

Thông tin cần cung cấp khi đặt hàng

• Mã sản phẩm.
• Số lượng.
• Số tiếp điểm.
• Loại FFC/FPC đang sử dụng.
• Độ dày FFC/FPC.
• Hướng tiếp xúc.
• Thông tin PCB nếu cần kiểm tra.
• Địa chỉ giao hàng.
• Thông tin xuất hóa đơn nếu cần.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy mã sản phẩm, số lượng và tình trạng nguồn hàng tại thời điểm xác nhận đơn.

---

8. Câu hỏi thường gặp (FAQ)

1. OMRON XF2M-…-1A là đầu nối gì?

Đây là đầu nối FFC/FPC gắn PCB, dùng để kết nối cáp dẹt FFC/FPC với bo mạch.

2. Pitch của XF2M là bao nhiêu?

Pitch 1.00 mm.

3. XF2M-0615-1A có bao nhiêu tiếp điểm?

6 tiếp điểm (6P).

4. XF2M-1015-1A và XF2M-1215-1A khác nhau thế nào?

Khác nhau về số lượng tiếp điểm:

• XF2M-1015-1A → 10P
• XF2M-1215-1A → 12P

5. Các mã XF2M-0615 đến XF2M-2415 khác nhau như thế nào?

Khác nhau chủ yếu ở số lượng tiếp điểm:

6P / 8P / 10P / 12P / 14P / 18P / 20P / 22P / 24P.

6. XF2M có dùng dây điện thông thường không?

Không. XF2M được thiết kế cho FFC/FPC, không phải housing crimp dành cho dây đơn thông thường.

7. XF2M có hàn trực tiếp lên PCB không?

Có. Dòng connector này được thiết kế để lắp trên PCB bằng SMT.

8. Có thể thay XF2M bằng connector pitch 1.0 mm khác không?

Không nên thay thế chỉ dựa trên pitch. Cần kiểm tra thêm:

• Số chân.
• Chiều cao connector.
• Độ dày FFC/FPC.
• Hướng tiếp xúc.
• Kiểu khóa.
• Kích thước footprint PCB.
• Vị trí chân tiếp điểm.

9. XF2M dùng cho ứng dụng tự động hóa được không?

Có. Connector FFC/FPC được sử dụng trong nhiều thiết bị điều khiển, PCB và hệ thống điện tử của máy tự động hóa.

10. Tôi không biết chọn XF2M mã nào?

Khách hàng chỉ cần cung cấp số đường tín hiệu, hình ảnh connector đang sử dụng hoặc mã in trên connector. MYTECH có thể hỗ trợ đối chiếu mã trước khi đặt hàng.

11. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy mã hàng và số lượng đặt.
