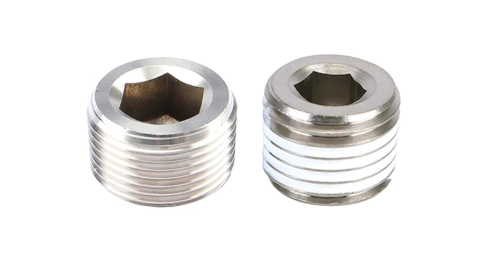

Nút bịt ren SMC, đế nút bịt hình lục giác, van điện từ BD-01/02/03/04 PLUG1/8 1/4 3/8 1/2

Nút bịt ren SMC PLUG 1/8–1/2 – Đầu bịt lục giác cho hệ thống khí nén

Nút bịt ren SMC PLUG là phụ kiện dùng để bịt kín các cổng ren khí nén không sử dụng trên van, manifold, bộ lọc, regulator, xi lanh hoặc đường ống khí. Thiết kế đầu lục giác giúp siết/tháo bằng dụng cụ phù hợp, thuận tiện khi lắp đặt và bảo trì hệ thống khí nén.

Các kích thước bạn đề cập gồm 1/8, 1/4, 3/8 và 1/2 inch. Tuy nhiên, cần xác định rõ chuẩn ren R/PT hay NPT trước khi đặt hàng vì các chuẩn ren này không thể tùy ý thay thế cho nhau. SMC có nhiều dòng fitting/plug theo các chuẩn ren khác nhau.

1. Tổng quan nhanh sản phẩm

SMC có các loại plug và phụ kiện ren với các cỡ R/Rc từ 1/8 đến 1/2 inch trong hệ sản phẩm khí nén.

2. Sản phẩm này là gì và dùng để làm gì?

Nút bịt ren được lắp vào cổng ren chưa sử dụng để ngăn khí thoát ra ngoài và tránh bụi, hơi ẩm hoặc tạp chất xâm nhập.

Ví dụ:

Manifold khí nén
┌────────────────────────┐
│  Port 1 → Van          │
│  Port 2 → Ống khí      │
│  Port 3 → PLUG         │
└────────────────────────┘

Cổng không sử dụng được bịt bằng plug thay vì để hở.

Ứng dụng

• Bịt cổng trên van điện từ.
• Bịt cổng manifold.
• Bịt lỗ ren trên bộ lọc khí.
• Bịt cổng dự phòng.
• Bịt các đường khí không sử dụng.
• Phục vụ sửa chữa và bảo trì hệ thống khí nén.

3. Thông số kỹ thuật

Do tên sản phẩm chưa có mã SMC đầy đủ, cần xem các thông số dưới đây là các đặc điểm cần xác nhận theo từng mã:

SMC có các dòng plug và fitting sử dụng chuẩn ren khác nhau, vì vậy mã ren phải được xác định chính xác trước khi đặt hàng.

4. Ý nghĩa kích thước ren

Các kích thước:

1/8 inch

Phù hợp các cổng nhỏ, thường gặp trên:

• Van mini.
• Fitting.
• Manifold nhỏ.

1/4 inch

Một trong những kích thước phổ biến trong hệ thống khí nén.

3/8 inch

Phù hợp hệ thống có lưu lượng lớn hơn.

1/2 inch

Dùng cho các đường khí hoặc cổng lớn hơn.

SMC sử dụng các mã kích thước 01, 02, 03, 04 tương ứng với 1/8, 1/4, 3/8, 1/2 trong nhiều dòng fitting khí nén.

5. R/PT và NPT khác nhau thế nào?

Đây là điểm rất quan trọng khi chọn nút bịt.

R/PT

Là nhóm ren ống được sử dụng phổ biến trong các hệ thống khí nén châu Á và Nhật Bản.

NPT

Là chuẩn ren ống côn phổ biến tại Mỹ.

R1/4 và NPT1/4 không phải là hai mã có thể thay thế trực tiếp cho nhau.

SMC cung cấp cả các cấu hình ren R và NPT trong nhiều nhóm fitting.

Vì vậy, khi đặt hàng cần ghi đầy đủ:

R1/4

hoặc

NPT1/4

thay vì chỉ ghi “1/4”.

6. Đầu lục giác có tác dụng gì?

Đầu lục giác cho phép sử dụng cờ lê hoặc dụng cụ phù hợp để:

• Siết chặt plug.
• Tháo plug khi bảo trì.
• Tạo lực siết ổn định.
• Lắp đặt trong không gian tương đối nhỏ.

Đây là thiết kế thuận tiện hơn so với một số loại plug chỉ có rãnh tua vít.

7. Có cần dùng keo/băng tan không?

Điều này phụ thuộc vào kiểu ren và phiên bản plug.

Một số sản phẩm SMC được cung cấp với sealant trên phần ren, trong khi một số mã không có. Các tài liệu SMC thể hiện rõ trường “Sealant” là một phần của cấu hình đặt hàng ở nhiều dòng fitting.

Do đó:

• Nếu mã đã có chất làm kín → không cần tự bổ sung theo cách tùy ý.
• Nếu mã không có sealant → cần dùng vật liệu làm kín phù hợp với chuẩn ren và ứng dụng.

Không nên quấn quá nhiều băng PTFE vì có thể làm sai kích thước ăn ren hoặc tạo mảnh vụn đi vào hệ thống khí.

8. Lợi ích khi đưa vào vận hành

Bịt kín cổng không sử dụng

Giúp hạn chế rò rỉ khí.

Giữ hệ thống sạch

Ngăn bụi và tạp chất xâm nhập qua cổng hở.

Dễ bảo trì

Khi cần mở rộng hệ thống, chỉ cần tháo plug để sử dụng cổng dự phòng.

Tăng tính gọn gàng

Các cổng không sử dụng được xử lý gọn thay vì để hở.

Tương thích hệ thống khí nén

Phù hợp với:

• Van điện từ.
• Manifold.
• FRL.
• Fitting.
• Xi lanh.
• Bộ điều khiển khí nén.

9. Ứng dụng thực tế

Bịt cổng dự phòng trên manifold

Manifold
 ├── OUT 1 → Cylinder 1
 ├── OUT 2 → Cylinder 2
 ├── OUT 3 → Cylinder 3
 └── OUT 4 → SMC PLUG

Bịt cổng trên bộ xử lý khí

Khi một cổng không sử dụng:

Filter/Regulator
       │
    Port 1 → Pipe
    Port 2 → PLUG

Bảo trì máy

Khi tháo một thiết bị khí nén, plug có thể được sử dụng để bịt kín cổng chờ.

10. Phân biệt nút bịt ren và van điện từ

Tên sản phẩm bạn đưa có cụm:

“van điện từ BD-01/02/03/04 PLUG”

Cần tránh mô tả thành van điện từ, vì PLUG là nút bịt, không phải van điện từ.

Nút bịt

• Không điều khiển dòng khí.
• Chức năng chính là đóng kín cổng.

Van điện từ

• Có coil điện.
• Điều khiển đóng/mở hoặc chuyển hướng khí.
• Có các cổng như P, A, B, R…

Vì vậy tiêu đề nên tập trung vào:

Nút bịt ren khí nén SMC / Hex Pipe Plug

thay vì “van điện từ SMC”.

12. Chính sách & cam kết

MYTECH hỗ trợ xác định đúng mã nút bịt dựa trên:

• Cỡ ren.
• Chuẩn ren R/PT hoặc NPT.
• Kiểu đầu.
• Có/không có sealant.
• Thiết bị cần bịt.
• Số lượng.

Để tránh mua nhầm, khách hàng nên cung cấp mã linh kiện cũ hoặc ảnh cổng ren nếu chưa xác định được chuẩn ren.

13. Thông tin đặt hàng

MYTECH – Thiết bị tự động hóa

Website: mytek.com.vn

Thời gian đặt hàng

Khoảng 1–2 tuần, tùy model và số lượng.

Khi yêu cầu báo giá nên ghi rõ:

SMC PLUG + chuẩn ren + kích thước + số lượng

Ví dụ:

SMC Plug R1/4, đầu lục giác, 20 chiếc.

hoặc:

SMC Plug NPT1/4, có sealant, 10 chiếc.

14. Câu hỏi thường gặp (FAQ)

Nút bịt SMC dùng để làm gì?

Dùng để bịt kín các cổng ren khí nén không sử dụng trên van, manifold, FRL và thiết bị khí nén.

Có những kích thước nào?

Các kích thước bạn đang cung cấp gồm 1/8, 1/4, 3/8 và 1/2 inch.

Đầu nút có hình gì?

Loại bạn đề cập là đầu lục giác, thuận tiện dùng cờ lê để lắp/tháo.

Có phải van điện từ không?

Không. Plug là phụ kiện bịt cổng, không phải van điện từ.

R1/4 và NPT1/4 có giống nhau không?

Không. Đây là hai chuẩn ren khác nhau, cần chọn đúng theo cổng thiết bị. SMC cung cấp nhiều cấu hình R và NPT riêng biệt.

PLUG 1/8, 1/4, 3/8, 1/2 tương ứng mã nào?

Trong nhiều dòng phụ kiện SMC, mã kích thước 01/02/03/04 tương ứng lần lượt với 1/8, 1/4, 3/8 và 1/2. Tuy nhiên mã hoàn chỉnh cần xác định theo đúng series sản phẩm.

Có loại có sẵn chất làm kín không?

Có thể có. SMC sử dụng ký hiệu riêng để thể hiện cấu hình có sealant ở một số dòng fitting.

Có dùng cho đường khí nén công nghiệp không?

Có, khi chọn đúng chuẩn ren và thông số của hệ thống.

Có thể dùng để bịt cổng dự phòng trên manifold không?

Có. Đây là một trong những ứng dụng phù hợp của nút bịt ren.

Có thể dùng lại sau khi tháo không?

Tùy tình trạng ren và sealant. Với loại có sealant, nên kiểm tra khả năng làm kín trước khi tái sử dụng.

Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy model và số lượng.
