Nguồn sáng vòng góc thấp 0° cho Camera công nghiệp – Đèn LED Machine Vision phát hiện cạnh và khuyết tật

1. Tổng quan nhanh sản phẩm

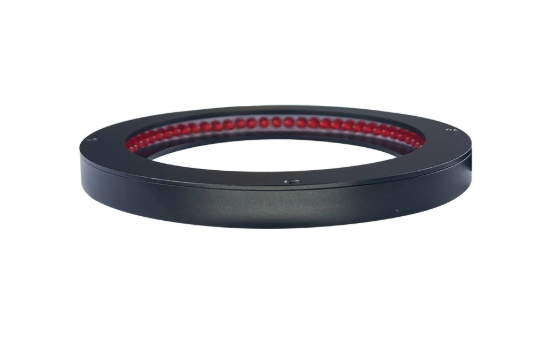

Nguồn sáng vòng góc thấp 0° (0° Low-Angle Ring Light) là loại đèn LED chuyên dụng cho hệ thống Machine Vision, được thiết kế để tạo ánh sáng từ vị trí rất thấp và chiếu gần như theo phương ngang vào bề mặt hoặc cạnh của sản phẩm.

Khác với đèn Ring Light thông thường chiếu ánh sáng trực tiếp từ phía trên, đèn góc thấp 0° tạo hiệu ứng chiếu sáng low-angle/dark-field, giúp làm nổi bật những thay đổi rất nhỏ trên bề mặt như:

• Vết xước.
• Cạnh sản phẩm.
• Gờ và mép.
• Chữ khắc.
• Logo dập nổi.
• Vết lõm.
• Bavia.
• Nứt hoặc khuyết tật bề mặt.
• Dị vật và các điểm bất thường.

Một số dòng 0° Low-Angle Ring Light được thiết kế để lắp rất gần vật thể, trong đó LED chiếu ngang vào vùng quan sát. Ví dụ, Iolite-Vision công bố cấu hình LED 0°, 24V/3,5W; dòng này được thiết kế cho khoảng cách làm việc rất ngắn.

CCS cũng có dòng LDR-LA1 với đặc tính chiếu sáng góc thấp 0° về phía trung tâm sản phẩm, hướng tới các ứng dụng kiểm tra chi tiết nhỏ và máy có không gian lắp đặt hạn chế.

---

2. Sản phẩm này là gì và dùng để làm gì?

Đèn vòng góc thấp 0° là gì?

Đây là nguồn sáng dạng vòng, bên trong bố trí các LED theo hình tròn nhưng được đặt theo hướng chiếu gần như nằm ngang với bề mặt sản phẩm.

Có thể hình dung nguyên lý:

Camera
↓
Lens
↓
Sản phẩm
← Ánh sáng LED 0°

Thay vì chiếu từ trên xuống:

Camera
↓
Ring Light thông thường
↓
Sản phẩm

thì đèn 0° đưa ánh sáng từ bên cạnh vào.

Nhờ vậy, những cạnh hoặc chi tiết nổi trên bề mặt có thể tạo ra vùng sáng/tối rõ ràng hơn trong ảnh camera.

Moritex cũng mô tả cấu hình low-angle 0° là dạng chiếu gián tiếp từ vị trí thấp, phù hợp với khoảng cách làm việc ngắn và có khả năng giảm phản xạ trong các ứng dụng kiểm tra bề mặt.

---

Vì sao gọi là “0°”?

0° ở đây là góc của hướng chiếu sáng, không phải góc quay của camera.

Đèn được thiết kế để ánh sáng phát ra gần như song song với mặt phẳng của sản phẩm.

Do đó, cần phân biệt:

• 0° Light Angle: góc phát sáng của LED.
• Camera 0°: có thể chỉ góc quan sát hoặc góc cơ khí khác.
• 0° không có nghĩa là đèn không chiếu sáng.

Một số nhà sản xuất sử dụng cách gọi “horizontal illumination from 0 degrees” để mô tả đúng nguyên lý này.

---

3. Nguyên lý hoạt động của nguồn sáng vòng 0°

Khi LED chiếu sáng từ vị trí rất thấp, ánh sáng sẽ tương tác mạnh với các cạnh, gờ, rãnh và bất thường trên bề mặt.

Bề mặt phẳng

Nếu bề mặt tương đối phẳng, ánh sáng có thể đi qua vùng quan sát mà không tạo nhiều tín hiệu đặc biệt.

Khi xuất hiện vết xước hoặc cạnh

Vết xước, gờ, cạnh hoặc vùng lõm làm thay đổi hướng phản xạ ánh sáng.

Camera sẽ thu được sự khác biệt về cường độ sáng giữa vùng lỗi và nền.

Kết quả là:

Bề mặt → Chiếu sáng góc thấp → Tăng tương phản → Camera ghi nhận → Phần mềm phát hiện lỗi

Đây là lý do low-angle/dark-field lighting thường được sử dụng cho các ứng dụng phát hiện surface flaws, embossing và cạnh sản phẩm.

---

4. Thông số kỹ thuật tham khảo

Thông số cụ thể phụ thuộc model, đường kính và màu LED. Vì tiêu đề chưa cung cấp mã model nên không nên gán một bộ thông số cố định cho tất cả sản phẩm.

Hạng mục	Thông số tham khảo
Loại nguồn sáng	Low-Angle Ring Light
Kiểu chiếu	Góc thấp / gần ngang
Góc LED	0°
Dạng đèn	Vòng tròn
Nguồn sáng	LED
Màu	Đỏ / Trắng / Xanh lá / Xanh dương tùy model
Bước sóng	Tùy màu LED
Điện áp	Thường 24VDC tùy model
Công suất	Phụ thuộc kích thước và màu LED
Đường kính ngoài	Tùy model
Đường kính trong	Tùy model
Khoảng cách làm việc	Thường phù hợp với WD ngắn
Điều khiển	Continuous / Strobe tùy controller
Ứng dụng	Edge, scratch, engraving, embossing, surface defect
Camera sử dụng	CCD/CMOS công nghiệp

Ví dụ, Iolite-Vision có model CV-RLA-96X60-00W với đường kính ngoài 96 mm, đường kính trong 60 mm, LED 0°, 24V và công suất 3,5W.

Một số dòng khác có nhiều kích thước và màu LED. Huateng Vision, chẳng hạn, cung cấp các dòng low-angle ring light với lựa chọn trắng, đỏ, xanh dương, xanh lá và IR850/IR940.

Lưu ý: các thông số trên chỉ mang tính tham khảo theo từng dòng sản phẩm; cần xác nhận model cụ thể trước khi chốt thông số kỹ thuật.

---

5. Lợi ích khi sử dụng nguồn sáng vòng góc thấp 0°

Làm nổi bật vết xước trên bề mặt

Đây là một trong những ứng dụng quan trọng nhất.

Với bề mặt kim loại, nhựa bóng hoặc linh kiện có gia công bề mặt, ánh sáng chiếu trực tiếp từ trên xuống đôi khi làm vết xước khó phân biệt.

Chiếu sáng từ góc thấp giúp vết xước tạo ra sự thay đổi cường độ sáng rõ hơn.

---

Phát hiện cạnh và biên sản phẩm

Nguồn sáng 0° đặc biệt hữu ích khi cần làm nổi bật:

• Cạnh ngoài.
• Cạnh trong.
• Mép.
• Gờ.
• Rãnh.
• Bậc.
• Biên dạng chi tiết.

Điều này hỗ trợ các thuật toán Edge Detection trong hệ thống Machine Vision.

---

Phát hiện chữ khắc và dập nổi

Các ký tự được:

• Khắc laser.
• Dập nổi.
• Dập chìm.
• In nổi.
• Engraving.

có thể tạo sự khác biệt về phản xạ khi được chiếu từ góc thấp.

Nhờ đó camera dễ phân biệt ký tự với nền hơn trong một số ứng dụng.

---

Giảm ảnh hưởng của phản xạ trực tiếp

Với một số vật liệu bóng, ánh sáng chiếu thẳng vào camera có thể tạo hotspot rất mạnh.

Đèn low-angle đưa ánh sáng từ bên cạnh nên có thể hạn chế một số dạng phản xạ trực tiếp vào lens.

Tuy nhiên, hiệu quả phụ thuộc vào hình dạng và tính phản xạ của sản phẩm; với vật thể cong và bóng mạnh, Dome Light có thể phù hợp hơn. VA Imaging cũng khuyến nghị dome light cho các vật thể vừa cong vừa phản xạ mạnh.

---

6. So sánh Ring Light thông thường và Ring Light 0°

Đặc điểm	Ring Light thông thường	Low-Angle Ring Light 0°
Hướng sáng	Từ trên xuống	Gần ngang
Góc chiếu	Thường 30°–90° tùy model	0°
Bề mặt phẳng	Rất phù hợp	Phù hợp
Cạnh sản phẩm	Khá tốt	Rất phù hợp
Vết xước	Tùy bề mặt	Tốt
Chữ dập nổi	Có thể	Tốt
Bavia	Có thể	Tốt
Dark-field	Không phải cấu hình chính	Phù hợp
WD rất ngắn	Tùy model	Rất phù hợp
Bề mặt cong bóng	Hạn chế	Cần đánh giá
Dome Light thay thế	Không	Không

Không nên hiểu rằng đèn 0° luôn tốt hơn Ring Light thông thường. Hai loại phục vụ hai hình học chiếu sáng khác nhau.

---

7. Ứng dụng thực tế

Kiểm tra linh kiện điện tử

Có thể sử dụng để phát hiện:

• Cạnh linh kiện.
• Vết xước.
• Ký tự.
• Gờ.
• Bavia.
• Sai hình dạng.

---

Kiểm tra PCB

Kết hợp với camera công nghiệp CCD/CMOS để kiểm tra:

• Ký hiệu.
• Silkscreen.
• Cạnh PCB.
• Linh kiện.
• Bề mặt.
• Vết xước.

---

Kiểm tra sản phẩm kim loại

Đây là ứng dụng rất phù hợp:

• Chi tiết tiện.
• Chi tiết CNC.
• Vỏ kim loại.
• Nắp.
• Vòng kim loại.
• Linh kiện dập.
• Bề mặt gia công.

Nguồn sáng low-angle có thể giúp làm nổi bật các vết xước, cạnh và khuyết tật bề mặt kim loại.

---

Kiểm tra nắp chai và sản phẩm dạng tròn

Một số hệ thống kiểm tra nắp kim loại sử dụng đồng thời coaxial light, dome light và 0° ring light, trong đó nguồn sáng 0° tập trung vào phần cạnh/cuộn của nắp để làm nổi bật khuyết tật tại khu vực này.

---

Kiểm tra chữ và logo

Phù hợp với:

• Chữ khắc.
• Logo.
• Ký hiệu.
• Mã sản phẩm.
• Ký tự dập.
• Embossing.

---

Kiểm tra cạnh dao cụ và dụng cụ cắt

Trong các hệ thống đo kiểm chính xác, low-angle ring light có thể kết hợp với camera CCD, lens telecentric và backlight để hỗ trợ phát hiện cạnh và hình dạng chi tiết. Một nghiên cứu về đo bán kính cạnh dao cụ cũng sử dụng ring light góc thấp cùng camera CCD và lens telecentric cho hệ thống kiểm tra.

---

8. Camera CCD có dùng được với nguồn sáng này không?

Có.

Nguồn sáng Machine Vision không phụ thuộc riêng vào camera CCD hay CMOS. Điều quan trọng là:

Camera + Lens + Nguồn sáng + Góc chiếu + WD + Exposure

phải được lựa chọn đồng bộ.

Camera CCD công nghiệp có thể kết hợp với:

• Ring Light.
• Low-Angle Ring Light.
• Backlight.
• Coaxial Light.
• Dome Light.
• Bar Light.

Trong đó, đèn 0° đặc biệt hữu ích khi camera cần nhìn thấy những chi tiết mà ánh sáng chiếu thẳng không làm nổi bật được.

---

9. Cách lựa chọn đèn vòng góc thấp 0° phù hợp

1. Xác định kích thước sản phẩm

Đường kính trong của Ring Light phải đủ để lens nhìn qua mà không che mất FOV.

2. Xác định Working Distance

Đèn 0° thường phát huy hiệu quả tốt khi đặt khá gần sản phẩm.

Một số dòng được thiết kế để hoạt động ở khoảng cách cực ngắn, thậm chí khoảng 0–20 mm tùy cấu hình.

3. Xác định loại khuyết tật

Nếu cần phát hiện:

• Xước → ưu tiên low-angle/dark-field.
• Cạnh → low-angle hoặc backlight.
• Lỗ → backlight.
• Bề mặt cong bóng → dome.
• Bề mặt kim loại phẳng phản xạ → coaxial có thể phù hợp.
• OCR/Barcode → ring light trực tiếp thường dễ triển khai.

4. Chọn màu LED

Không phải lúc nào ánh sáng trắng cũng tốt nhất.

Có thể lựa chọn:

• Đỏ: phổ biến, dễ tạo tương phản.
• Xanh: hữu ích với một số vật liệu/mực.
• Trắng: quan sát hình ảnh tổng quát.
• IR: ứng dụng đặc biệt, camera phải đáp ứng bước sóng tương ứng.
• UV: dùng cho vật liệu hoặc chất phát quang phù hợp.

---

10. Chính sách & cam kết

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp các giải pháp chiếu sáng cho hệ thống Machine Vision, bao gồm:

• Ring Light.
• Low-Angle Ring Light.
• 0° Low-Angle Ring Light.
• Bar Light.
• Coaxial Light.
• Dome Light.
• Backlight.
• Nguồn sáng LED cường độ cao.
• Controller nguồn sáng.
• Camera công nghiệp CCD/CMOS.
• Lens Machine Vision.

MYTECH hỗ trợ lựa chọn nguồn sáng dựa trên kích thước sản phẩm, loại vật liệu, khoảng cách làm việc, lỗi cần phát hiện và model camera/lens.

Đối với các ứng dụng khó như bề mặt bóng, kim loại, kính hoặc yêu cầu phát hiện xước nhỏ, nên kiểm tra thử ánh sáng thực tế trước khi lựa chọn cấu hình cuối cùng.

---

11. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

📞 Hotline/Zalo: 0968 534 039
📧 Email: haibang0710@gmail.com
🌐 Website: mytek.com.vn

Khi cần tư vấn nguồn sáng vòng góc thấp 0°, khách hàng nên cung cấp:

1. Kích thước sản phẩm.
2. Vật liệu sản phẩm.
3. Loại lỗi cần phát hiện.
4. Kích thước lỗi nhỏ nhất.
5. Khoảng cách camera đến sản phẩm.
6. Model camera.
7. Model lens.
8. Hình ảnh sản phẩm thực tế nếu có.

Từ những thông tin này có thể xác định loại Ring Light 0°, đường kính, màu LED, công suất và khoảng cách lắp đặt phù hợp.

---

12. Câu hỏi thường gặp (FAQ)

Đèn vòng 0° khác gì đèn vòng thông thường?

Ring Light thông thường thường chiếu từ phía trên xuống, trong khi 0° Low-Angle Ring Light chiếu ánh sáng gần như theo phương ngang vào sản phẩm.

Đèn 0° có phát hiện được vết xước không?

Có, đây là một ứng dụng rất phù hợp. Ánh sáng góc thấp có thể làm thay đổi phản xạ tại vùng xước và giúp tăng tương phản giữa lỗi và nền.

Đèn 0° có phù hợp để phát hiện cạnh không?

Có. Đặc biệt khi cần làm nổi bật cạnh, gờ, bậc hoặc biên dạng nhỏ.

0° có phải là góc của camera không?

Không. 0° là cách mô tả hướng/góc chiếu của nguồn sáng.

Có thể dùng đèn 0° với camera CCD không?

Có. CCD và CMOS đều có thể sử dụng với nguồn sáng này nếu hệ thống camera, lens và ánh sáng được cấu hình phù hợp.

Đèn 0° có phù hợp với bề mặt cong bóng không?

Không phải lựa chọn tối ưu trong mọi trường hợp. Với bề mặt vừa cong vừa phản xạ mạnh, Dome Light thường phù hợp hơn vì tạo ánh sáng khuếch tán và giảm hotspot.

Đèn 0° có cần đặt sát sản phẩm không?

Thông thường loại đèn này phát huy hiệu quả ở working distance ngắn, nhưng khoảng cách chính xác phụ thuộc model và hình học sản phẩm. Một số dòng được thiết kế cho khoảng cách chỉ vài mm đến vài chục mm.

---
