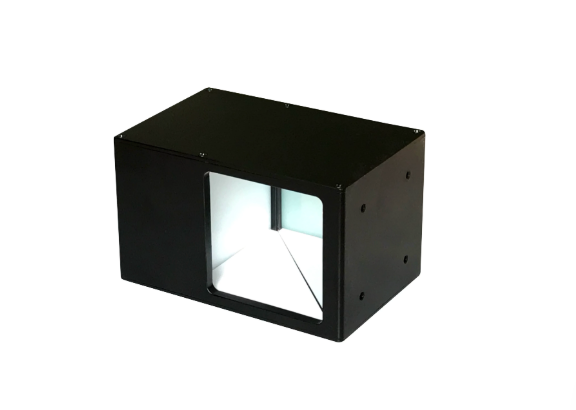

Nguồn sáng LED đồng trục 35x35mm dùng để kiểm tra tự động các vết xước trên bề mặt và camera công nghiệp LED.

Nguồn sáng LED đồng trục 35x35mm dùng để kiểm tra tự động các vết xước trên bề mặt và camera công nghiệp LED. - Ảnh 2

Nguồn sáng LED đồng trục 35x35mm dùng để kiểm tra tự động các vết xước trên bề mặt và camera công nghiệp LED.

11.500.000₫

Danh mục: Khác

Mô tả
Đánh giá (0)

Nguồn sáng LED đồng trục 35x35mm – Đèn Coaxial Light Machine Vision phát hiện xước bề mặt

1. Tổng quan nhanh sản phẩm

Nguồn sáng LED đồng trục 35 × 35 mm – Coaxial Light là loại đèn chuyên dụng cho camera công nghiệp và hệ thống Machine Vision, được thiết kế để chiếu sáng đồng trục với trục quang học của camera.

Với vùng phát sáng 35 × 35 mm, nguồn sáng có kích thước tương đối nhỏ gọn, phù hợp với các bài toán kiểm tra linh kiện, chi tiết cơ khí chính xác, bề mặt kim loại, kính, PCB và các sản phẩm có kích thước vùng kiểm tra nhỏ.

Khác với Ring Light chiếu trực tiếp từ xung quanh lens, Coaxial Light sử dụng gương bán phản xạ/beam splitter để đưa ánh sáng LED xuống sản phẩm theo cùng trục với camera. Cấu trúc này giúp tạo vùng sáng đồng đều, hạn chế ảnh hưởng của bóng và kiểm soát phản xạ tốt hơn trên các bề mặt phẳng, bóng hoặc phản xạ cao.

Đặc biệt, dòng 35 × 35 mm được sử dụng cho các bài toán như:

Phát hiện vết xước.
Kiểm tra khuyết tật bề mặt.
Định vị Mark point.
Đọc QR Code.
Đọc Barcode.
Kiểm tra ký tự laser.
Kiểm tra linh kiện điện tử.
Kiểm tra bề mặt kim loại phản xạ.

Model HIFLY KM-CO2.0-3535 hiện được công bố với vùng phát sáng 35 × 35 mm, nguồn 24V và hỗ trợ các màu đỏ, xanh dương và trắng.

2. Nguồn sáng đồng trục 35 × 35 mm là gì?

Coaxial Light là gì?

Coaxial Light hay Coaxial Illumination là nguồn sáng Machine Vision sử dụng hệ thống quang học để đưa ánh sáng LED vào vật thể cùng trục với camera.

Nguyên lý cơ bản:

LED → hệ thống quang học → Beam Splitter → sản phẩm → Camera

Một beam splitter đặt trong đường quang học sẽ đổi hướng ánh sáng LED xuống bề mặt sản phẩm, đồng thời cho phép ánh sáng phản xạ từ sản phẩm quay trở lại camera.

Nhờ đó, camera có thể quan sát sản phẩm trong điều kiện chiếu sáng được kiểm soát tốt hơn so với việc sử dụng nguồn sáng trực tiếp thông thường.

35 × 35 mm có nghĩa là gì?

Trong trường hợp này, 35 × 35 mm là kích thước vùng phát sáng, không phải kích thước cảm biến camera hay nhất thiết là kích thước vật thể tối đa.

Ví dụ, model HIFLY KM-CO2.0-3535 có:

Vùng phát sáng: 35 × 35 mm
Kích thước thân: khoảng 70 × 44 × 47,5 mm
Nguồn: 24V
Công suất: 2,6W với đỏ; 3,4W với xanh/trắng.

Do đó, khi lựa chọn đèn cần phân biệt rõ kích thước vùng sáng với kích thước cơ khí bên ngoài của đèn.

3. Nguyên lý phát hiện vết xước bằng Coaxial Light

Đây là ứng dụng rất quan trọng của nguồn sáng đồng trục.

Giả sử cần kiểm tra một bề mặt kim loại được đánh bóng.

Bề mặt bình thường

Bề mặt tương đối phẳng phản xạ ánh sáng theo hướng ổn định.

Camera nhận được vùng sáng tương đối đồng đều.

Khi xuất hiện vết xước

Vết xước làm thay đổi hình học và hướng phản xạ ánh sáng.

Một phần ánh sáng bị tán xạ sang hướng khác, tạo ra sự thay đổi cường độ sáng trong ảnh.

Camera có thể nhận biết sự khác biệt này bằng các thuật toán xử lý ảnh.

Vì vậy, Coaxial Light đặc biệt phù hợp với scratch inspection trên các bề mặt phản xạ cao. Nhiều nhà sản xuất Machine Vision cũng liệt kê phát hiện xước trên kim loại, kính, wafer và các bề mặt bóng là ứng dụng điển hình của Coaxial Light.

4. Ưu điểm của nguồn sáng LED đồng trục 35 × 35 mm

4.1. Phù hợp với bề mặt phản xạ cao

Đây là một trong những ưu điểm nổi bật nhất của Coaxial Light.

Nguồn sáng được đưa xuống sản phẩm gần như theo trục camera, giúp kiểm soát phản xạ tốt hơn khi kiểm tra:

Kim loại bóng.
Inox.
Chrome.
Kính.
Wafer.
Nhựa bóng.
Linh kiện điện tử.
Bề mặt PCB.

Các dòng Coaxial Light được thiết kế chuyên cho bề mặt phản xạ và bóng, trong đó có các ứng dụng phát hiện xước và khuyết tật.

4.2. Tạo ánh sáng đồng đều

Một nguồn sáng Machine Vision không chỉ cần sáng mạnh mà còn cần phân bố ánh sáng ổn định.

Coaxial Light sử dụng hệ thống LED và quang học để tạo vùng chiếu sáng tương đối đồng đều.

Điều này giúp hạn chế những vùng sáng/tối không mong muốn và làm cho hình ảnh đầu vào của camera ổn định hơn.

4.3. Giảm ảnh hưởng của bóng

Do ánh sáng được chiếu gần vuông góc với bề mặt và cùng trục camera, Coaxial Light có thể tạo hình ảnh ít bóng trong những ứng dụng phù hợp.

Đặc biệt hữu ích khi kiểm tra:

Bề mặt phẳng.
Ký tự.
Mark point.
Chi tiết nhỏ.
Linh kiện điện tử.

Các nguồn sáng đồng trục được thiết kế để tạo illumination đồng đều và shadow-free cho nhiều ứng dụng kiểm tra bề mặt.

4.4. Kích thước 35 × 35 mm nhỏ gọn

Vùng sáng 35 × 35 mm phù hợp với các bài toán kiểm tra có FOV nhỏ.

Có thể sử dụng trong:

Máy kiểm tra linh kiện.
Thiết bị AOI.
Cụm camera nhỏ.
Máy kiểm tra Mark.
Máy kiểm tra chi tiết CNC.
Hệ thống robot gắp và định vị.

Kích thước nhỏ cũng giúp dễ tích hợp vào những máy có không gian lắp đặt hạn chế.

4.5. Hỗ trợ nhiều bài toán Machine Vision

Ngoài phát hiện xước, nguồn sáng đồng trục còn có thể sử dụng cho:

Mark positioning.
QR Code.
Barcode.
OCR.
Laser marking.
Edge positioning.
Surface inspection.
Defect inspection.

Các dòng Coaxial Light thương mại hiện nay cũng liệt kê những ứng dụng này trong hệ thống Machine Vision.

5. Thông số kỹ thuật tham khảo

Nếu sản phẩm anh đang bán là HIFLY KM-CO2.0-3535, có thể sử dụng bộ thông số dưới đây:

Thông số	Giá trị
Model	KM-CO2.0-3535
Loại	Coaxial Light
Công nghệ	LED Machine Vision
Kích thước vùng phát sáng	35 × 35 mm
Điện áp	24VDC
Công suất đèn đỏ	2,6W
Công suất xanh/trắng	3,4W
Kích thước thân	70 × 44 × 47,5 mm
Màu LED	Đỏ / Xanh dương / Trắng
LED	SMD
Điều chỉnh độ sáng	Tối đa 255 mức khi kết nối controller
Tuổi thọ công bố	30.000 giờ đối với đỏ và trắng
Ứng dụng	Scratch, QR, Mark, bề mặt phản xạ cao
Hệ thống sử dụng	Camera công nghiệp / Machine Vision

Các thông số trên được lấy từ trang sản phẩm KM-CO2.0-3535 của HIFLY.

Lưu ý: Nếu sản phẩm thực tế của MYTECH là một model 35 × 35 mm khác, cần thay bảng thông số theo đúng mã model. Không nên dùng thông số của KM-CO2.0-3535 cho mọi loại Coaxial Light 35 × 35 mm.

6. Các màu ánh sáng có thể lựa chọn

Tùy model, Coaxial Light có thể được cung cấp với nhiều màu LED.

Ánh sáng đỏ

Đây là lựa chọn phổ biến trong Machine Vision.

Có thể sử dụng cho:

Kiểm tra bề mặt.
Mark.
OCR.
Edge.
Scratch inspection.

Ánh sáng trắng

Cho hình ảnh gần với quan sát bằng mắt và phù hợp với nhiều bài toán kiểm tra tổng quát.

Ánh sáng xanh dương

Có thể sử dụng khi cần thay đổi độ tương phản giữa sản phẩm và khuyết tật.

Ngoài các màu cơ bản, một số dòng Coaxial Light khác trên thị trường còn hỗ trợ xanh lá, IR, UV hoặc RGBW.

7. Ứng dụng thực tế

7.1. Kiểm tra xước trên kim loại

Nguồn sáng đồng trục đặc biệt phù hợp với:

Chi tiết CNC.
Inox.
Nhôm.
Kim loại mạ.
Bề mặt đánh bóng.
Linh kiện cơ khí chính xác.

Có thể phát hiện:

Xước.
Vết lõm.
Vết bẩn.
Vết gia công.
Bất thường bề mặt.

7.2. Kiểm tra wafer và linh kiện bán dẫn

Coaxial Light được sử dụng để làm nổi bật các sai khác nhỏ trên bề mặt wafer hoặc chip.

Các ứng dụng Machine Vision hiện có bao gồm phát hiện khuyết tật chip, wafer và các điểm bất thường trên bề mặt phản xạ.

7.3. Kiểm tra PCB và linh kiện điện tử

Có thể dùng để:

Kiểm tra PCB.
Kiểm tra Mark.
Kiểm tra IC.
Kiểm tra connector.
Kiểm tra vị trí linh kiện.
Kiểm tra ký tự.

Đặc biệt khi bề mặt linh kiện có độ phản xạ cao.

7.4. Đọc QR Code và Barcode

Ánh sáng đồng trục giúp tạo điều kiện chiếu sáng ổn định cho việc đọc:

QR Code.
Data Matrix.
Barcode.
Serial Number.

Một số dòng Coaxial Light được nhà sản xuất chỉ rõ cho ứng dụng QR, barcode và đọc ký tự laser.

7.5. Kiểm tra Laser Marking

Các ký tự được khắc laser trên kim loại có thể rất khó đọc nếu xuất hiện phản xạ mạnh.

Coaxial Light giúp kiểm soát hướng chiếu sáng và tạo điều kiện để ký tự có độ tương phản tốt hơn.

8. Coaxial Light 35 × 35 mm khác gì Ring Light?

Tiêu chí	Coaxial Light 35 × 35 mm	Ring Light
Hướng sáng	Đồng trục với camera	Chiếu từ quanh lens
Beam splitter	Có	Thường không
Bề mặt phẳng bóng	Rất phù hợp	Phù hợp tùy trường hợp
Bề mặt phản xạ	Tốt	Có thể xuất hiện hotspot
Phát hiện xước	Rất tốt	Tùy góc chiếu
Phát hiện texture	Tốt	Tốt
QR/Mark	Tốt	Tốt
Kích thước FOV nhỏ	Rất phù hợp	Phù hợp
Cấu trúc	Phức tạp hơn	Đơn giản hơn
Không gian lắp đặt	Cần bố trí theo trục camera	Linh hoạt hơn

Nếu bài toán chính là bề mặt phẳng + bóng + phản xạ cao + cần phát hiện xước, Coaxial Light thường là lựa chọn đáng cân nhắc hơn Ring Light thông thường.

9. Coaxial Light có phát hiện mọi loại vết xước không?

Không.

Hiệu quả của nguồn sáng phụ thuộc vào:

Độ sâu vết xước.
Chiều rộng vết xước.
Hướng vết xước.
Độ phản xạ của vật liệu.
Góc camera.
Khoảng cách làm việc.
Cường độ sáng.
Màu LED.
Thuật toán xử lý ảnh.

Ví dụ, Coaxial Light rất phù hợp với bề mặt phẳng và phản xạ, nhưng nếu vết xước rất nông hoặc bề mặt có hình dạng 3D phức tạp, có thể cần thử thêm:

Low Angle Ring Light.
Dark Field Light.
Bar Light.
Dome Light.
Polarized Light.

Không nên chọn đèn chỉ dựa vào tên gọi “chống xước”; cần thử nghiệm trực tiếp với mẫu sản phẩm thực tế.

10. Lưu ý khi lựa chọn Coaxial Light 35 × 35 mm

10.1. 35 × 35 mm không có nghĩa FOV luôn là 35 × 35 mm

Đây là điểm cần lưu ý.

35 × 35 mm là kích thước vùng phát sáng của một model cụ thể, không đồng nghĩa camera chắc chắn chỉ quan sát được vùng 35 × 35 mm.

FOV thực tế còn phụ thuộc vào:

Camera.
Lens.
Khoảng cách làm việc.
Độ phóng đại.
Vị trí lắp đặt.

10.2. Kiểm tra khoảng cách làm việc

Coaxial Light cần được bố trí phù hợp với:

Camera + Lens + Light + Workpiece.

Nếu khoảng cách không phù hợp, độ sáng và độ đồng đều có thể không đạt yêu cầu.

10.3. Chọn công suất phù hợp

Đèn quá yếu có thể khiến camera phải tăng gain hoặc exposure.

Điều này có thể làm:

Tăng noise.
Giảm độ ổn định.
Ảnh hưởng tốc độ chụp.

Trong khi đó, đèn quá mạnh không phải lúc nào cũng tốt nếu làm bề mặt bị bão hòa.

10.4. Có thể sử dụng Controller

Model HIFLY KM-CO2.0-3535 công bố 255 mức brightness khi kết nối với controller. Điều này giúp kỹ thuật viên điều chỉnh cường độ sáng để tìm mức tương phản tốt nhất cho bài toán Vision.

Với hệ thống tốc độ cao, có thể cân nhắc controller hỗ trợ Strobe/Trigger để đồng bộ ánh sáng với thời điểm camera chụp.

11. Đối tượng sử dụng phù hợp

Nguồn sáng LED đồng trục 35 × 35 mm phù hợp với:

Nhà máy điện tử.
Nhà máy cơ khí chính xác.
Nhà máy sản xuất linh kiện ô tô.
Nhà máy bán dẫn.
Nhà máy sản xuất kính.
Dây chuyền kiểm tra PCB.
Hệ thống AOI.
Máy kiểm tra ngoại quan.
Robot Vision.
Máy kiểm tra laser marking.
Máy kiểm tra QR/Barcode.

Đặc biệt phù hợp với các bài toán:

Bề mặt nhỏ + phẳng + phản xạ cao + cần phát hiện xước hoặc khuyết tật nhỏ.

12. Chính sách & cam kết

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp và tư vấn các thiết bị chiếu sáng cho hệ thống Machine Vision và camera công nghiệp.

Các sản phẩm có thể kết hợp:

Camera công nghiệp CCD/CMOS.
Lens Machine Vision.
Coaxial Light.
Ring Light.
Low Angle Ring Light.
Dome Light.
Bar Light.
Backlight.
Bộ điều khiển ánh sáng.
Cáp nguồn sáng.
Trigger/Strobe Controller.

MYTECH hỗ trợ

Tư vấn loại nguồn sáng.
Tư vấn kích thước vùng sáng.
Tư vấn màu LED.
Tư vấn công suất.
Tư vấn khoảng cách làm việc.
Tư vấn controller.
Tư vấn giải pháp phát hiện xước.
Hỗ trợ tích hợp với camera và PLC.

Đối với các bài toán kiểm tra khuyết tật, khách hàng nên gửi mẫu sản phẩm hoặc hình ảnh sản phẩm + vị trí lỗi cần phát hiện để lựa chọn nguồn sáng chính xác hơn.

13. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

📞 Hotline/Zalo: 0968 534 039
📧 Email: haibang0710@gmail.com
🌐 Website: mytek.com.vn

Khi yêu cầu báo giá Coaxial Light 35 × 35 mm, khách hàng nên cung cấp:

Kích thước sản phẩm.
Kích thước vùng cần kiểm tra.
Vật liệu sản phẩm.
Độ bóng/phản xạ bề mặt.
Loại khuyết tật cần phát hiện.
Model camera.
Model lens.
Khoảng cách camera đến sản phẩm.
Tốc độ dây chuyền.
Yêu cầu Continuous hoặc Strobe.

MYTECH sẽ tư vấn cấu hình nguồn sáng – lens – camera – controller phù hợp với bài toán thực tế.

14. Câu hỏi thường gặp – FAQ

Nguồn sáng Coaxial 35 × 35 mm dùng để làm gì?

Dùng để tạo ánh sáng đồng trục cho camera Machine Vision, đặc biệt phù hợp với bề mặt phẳng, bóng và phản xạ cao, giúp phát hiện xước, khuyết tật, Mark, QR và ký tự.

35 × 35 mm là kích thước gì?

Với model HIFLY KM-CO2.0-3535, đây là kích thước vùng phát sáng, không phải kích thước cảm biến camera.

Đèn có dùng được cho camera CCD không?

Có. Coaxial Light có thể sử dụng với camera CCD hoặc CMOS miễn camera, lens và nguồn sáng được phối hợp đúng.

Đèn 35 × 35 mm có dùng cho vật thể lớn hơn 35 mm không?

Có thể trong một số cấu hình, nhưng cần kiểm tra vùng sáng thực tế, FOV của camera và khoảng cách làm việc. Không nên mặc định vùng phát sáng 35 × 35 mm tương đương với FOV camera.

Coaxial Light có phát hiện được vết xước kim loại không?

Có. Đây là một ứng dụng điển hình của Coaxial Light, đặc biệt trên các bề mặt kim loại phẳng và phản xạ cao.

Coaxial Light có đọc được QR Code không?

Có. Nguồn sáng đồng trục có thể được sử dụng để hỗ trợ QR Code, Barcode và 2D Code inspection.

Có những màu LED nào?

Model KM-CO2.0-3535 được công bố với đỏ, xanh dương và trắng. Các dòng Coaxial Light khác trên thị trường có thể có thêm xanh lá, IR, UV hoặc RGBW.

Đèn có điều chỉnh độ sáng được không?

Với KM-CO2.0-3535, nhà sản xuất công bố 255 mức độ sáng khi kết nối với controller.

Nguồn sáng Coaxial có thay thế được Ring Light không?

Không phải mọi trường hợp. Coaxial Light phù hợp hơn với bề mặt phẳng, bóng và phản xạ cao; Ring Light có thể linh hoạt hơn đối với nhiều hình dạng sản phẩm và các bài toán chiếu sáng thông thường.
