Nền tảng động cơ CNC dẫn động trực tiếp

1. Tổng quan nhanh sản phẩm

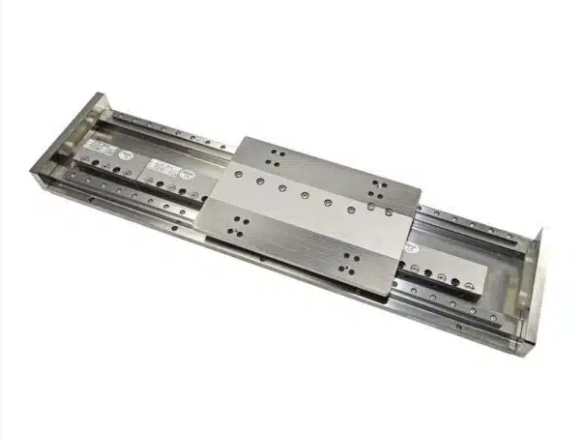

LMB100 Direct Drive CNC Motorized Platform là nền tảng chuyển động tuyến tính CNC sử dụng động cơ dẫn động trực tiếp (Direct Drive) kết hợp với linear guide độ chính xác cao.

Thiết kế này tạo thành một module chuyển động hoàn chỉnh, giúp nhà chế tạo máy không cần tự xây dựng riêng từng thành phần motor, cơ cấu truyền động và dẫn hướng.

Đặc điểm nổi bật

• Direct Drive – truyền động trực tiếp.
• Linear guide độ chính xác cao.
• Hành trình hiệu dụng 200 mm.
• Tải tối đa 5 kg.
• Tốc độ tối đa 700 mm/s.
• Độ phân giải 0,1 μm.
• Độ chính xác lặp lại ±0,6 μm.
• Lực liên tục 15 N.
• Lực cực đại 150 N.
• Khối lượng khoảng 3,5 kg.
• Kết cấu nhỏ gọn.
• Có thể mở rộng thành hệ thống XY cross stage.
• Phù hợp CNC, semiconductor, laser và material handling.

---

2. Sản phẩm này là gì và dùng để làm gì?

Nền tảng CNC dẫn động trực tiếp là gì?

LMB100 là một linear motorized platform sử dụng động cơ tuyến tính để tạo chuyển động trực tiếp cho bàn trượt.

Với cơ cấu truyền thống:

Servo Motor → Coupling → Ball Screw → Bàn trượt

LMB100 sử dụng:

Linear Motor → Bàn trượt

Do đó, motor không cần chuyển đổi chuyển động quay thành chuyển động tịnh tiến thông qua vít me.

Các thành phần chính

• Động cơ tuyến tính.
• Bàn trượt.
• Linear guide.
• Cơ cấu gá lắp.
• Hệ thống feedback tùy cấu hình.
• Cáp kết nối.

HAN’S MOTOR mô tả dòng platform này là nền tảng CNC sử dụng direct-drive motor + high-precision linear guide, hướng tới độ chính xác ổn định và tuổi thọ sử dụng dài.

---

Vì sao sử dụng Direct Drive?

Việc loại bỏ các cơ cấu truyền động trung gian như ball screw giúp giảm các nguồn sai số cơ khí.

Hệ truyền thống

Servo → Vít me → Đai ốc → Bàn trượt

Có thể phát sinh:

• Backlash.
• Độ rơ.
• Sai số bước vít me.
• Hao mòn.
• Ma sát.
• Nhu cầu bôi trơn.

Direct Drive

Linear Motor → Bàn trượt

Giúp hệ thống có:

• Đáp ứng nhanh.
• Khả năng tăng/giảm tốc tốt.
• Độ chính xác cao.
• Ít chi tiết truyền động.
• Bảo trì đơn giản hơn.

HAN’S MOTOR cũng nhấn mạnh direct-drive stage có ưu điểm về độ chính xác, khả năng đáp ứng và độ cứng động.

---

LMB100 dùng để làm gì?

Máy CNC và máy công cụ

LMB100 có thể sử dụng làm:

• Trục X/Y.
• Trục positioning.
• Cơ cấu cấp phôi.
• Cơ cấu di chuyển đầu công cụ.
• Bàn trượt gia công.
• Cơ cấu điều chỉnh vị trí.

HAN’S MOTOR liệt kê CNC machining center trong nhóm ứng dụng của platform.

Máy laser

• Laser cutting.
• Laser marking.
• Laser engraving.
• Laser processing.

Thiết bị bán dẫn

• Semiconductor equipment.
• Wafer positioning.
• Inspection.
• Material handling.
• Packaging equipment.

Thiết bị kiểm tra

• Vision inspection.
• Đo lường chính xác.
• Scanning.
• Positioning.

Tự động hóa công nghiệp

• Pick & Place.
• Cấp phôi.
• Lắp ráp.
• Sorting.
• Material handling.
• Linear transfer.

---

3. Thông số kỹ thuật

Thông số LMB100

Lưu ý: Tốc độ tối đa 700 mm/s là giá trị nhà sản xuất công bố; tốc độ thực tế có thể thấp hơn tùy tải trọng và điều kiện vận hành. HAN’S MOTOR yêu cầu xác nhận tốc độ cụ thể với kỹ sư theo tải thực tế.

---

Các lựa chọn hành trình

LMB100 không chỉ giới hạn ở hành trình 200 mm. Bảng cấu hình của HAN’S MOTOR cho thấy platform có nhiều lựa chọn hành trình từ 100 đến 1.200 mm.

Điều này giúp LMB100 có thể được lựa chọn cho cả cơ cấu định vị hành trình ngắn và các hệ thống linear axis hành trình dài hơn.

---

LMB100 có thể ghép thành hệ thống XY

Một ưu điểm đáng chú ý của nền tảng này là khả năng lắp ghép nhanh thành XY cross stage.

Ví dụ:

LMB100 X-axis
+
LMB100 Y-axis

→ XY Direct Drive CNC Platform

Cấu hình này phù hợp với:

• Máy laser.
• Vision inspection.
• Semiconductor inspection.
• Pick & place.
• Micro-positioning.
• Máy CNC nhỏ.

HAN’S MOTOR cũng xác nhận khả năng ghép nhanh các stage thành XY cross stages.

---

4. Lợi ích khi đưa vào vận hành

1. Độ phân giải tới 0,1 μm

LMB100 có độ phân giải công bố:

0,1 μm = 100 nm

Đây là mức độ phân giải phù hợp với nhiều ứng dụng positioning chính xác trong:

• CNC.
• Semiconductor.
• Laser.
• Inspection.
• Automation.

---

2. Độ chính xác lặp lại ±0,6 μm

Khả năng repeatability công bố:

±0,6 μm

Giúp bàn trượt có thể trở lại vị trí mục tiêu với độ lặp lại cao, phù hợp với các quy trình:

Di chuyển → định vị → thao tác → trở về → lặp lại.

---

3. Tốc độ tới 700 mm/s

Tốc độ tối đa công bố:

700 mm/s

giúp giảm thời gian di chuyển giữa các vị trí và có thể cải thiện cycle time của máy.

Tuy nhiên, tốc độ cần được tính toán theo tải thực tế.

---

4. Truyền động trực tiếp

Direct Drive giúp giảm sự phụ thuộc vào:

• Ball screw.
• Coupling.
• Gearbox.
• Belt.
• Rack & pinion.

Nhờ đó hệ thống có ít thành phần cơ khí truyền động hơn và giảm các nguồn gây sai số cơ khí.

---

5. Đáp ứng động nhanh

Motor tác động trực tiếp lên bàn trượt nên hệ thống phù hợp với những ứng dụng có chu kỳ:

Tăng tốc → Di chuyển → Giảm tốc → Dừng → Đảo chiều

liên tục.

Điều này đặc biệt hữu ích với:

• Inspection.
• Pick & Place.
• Laser processing.
• CNC.
• Semiconductor automation.

---

6. Kết cấu nhỏ gọn

Với khối lượng platform khoảng 3,5 kg, LMB100 có kết cấu tương đối gọn so với một hệ truyền động hoàn chỉnh gồm servo, ball screw, linear guide và bàn máy.

Điều này giúp thuận lợi khi thiết kế:

• Máy tự động.
• Máy compact.
• Module positioning.
• Thiết bị inspection.

---

7. Giảm bảo trì

Do sử dụng direct drive và giảm số lượng chi tiết truyền động cơ khí, hệ thống có thể giảm các công việc liên quan đến:

• Bảo dưỡng vít me.
• Kiểm tra backlash.
• Thay thế khớp nối.
• Bôi trơn cơ cấu truyền động.

HAN’S MOTOR cũng nhấn mạnh high efficiency, long usage lifetime, durability và reliability đối với các dòng linear motion stage của hãng.

---

5. Đối tượng sử dụng phù hợp

Nhà máy sản xuất

Phù hợp với:

• Nhà máy semiconductor.
• Nhà máy điện tử.
• Nhà máy PCB.
• Nhà máy cơ khí chính xác.
• Nhà máy laser.
• Nhà máy sản xuất thiết bị tự động.

HAN’S MOTOR liệt kê semiconductor equipment, LCD/LED manufacturing equipment, laser cutting & engraving machines, CNC machining center và material handling equipment là các nhóm ứng dụng của platform.

---

Đơn vị chế tạo máy

Đặc biệt phù hợp với:

• Machine Builder.
• System Integrator.
• Đơn vị chế tạo CNC.
• Đơn vị chế tạo máy laser.
• Đơn vị chế tạo máy semiconductor.
• Đơn vị chế tạo máy inspection.
• Đơn vị chế tạo máy lắp ráp.
• Đơn vị chế tạo máy material handling.

---

Kỹ sư

• Kỹ sư tự động hóa.
• Kỹ sư motion control.
• Kỹ sư CNC.
• Kỹ sư cơ điện.
• Kỹ sư thiết kế máy.
• Kỹ sư semiconductor.
• Kỹ sư thiết kế hệ thống positioning.

Đặc biệt phù hợp khi cần

Direct Drive + độ chính xác cao + tốc độ nhanh + hành trình linh hoạt + kết cấu module.

---

6. Chính sách & cam kết

Khi lựa chọn Nền tảng động cơ CNC dẫn động trực tiếp HAN’S MOTOR LMB100 tại MYTECH, khách hàng được hỗ trợ lựa chọn cấu hình dựa trên yêu cầu thực tế của máy.

MYTECH cam kết

• Cung cấp đúng model theo đơn đặt hàng.
• Kiểm tra thông số kỹ thuật trước khi đặt.
• Tư vấn lựa chọn hành trình.
• Tư vấn tải trọng.
• Tư vấn tốc độ và gia tốc.
• Tư vấn encoder/feedback.
• Hỗ trợ lựa chọn driver/controller.
• Tư vấn cấu hình XY nếu cần.
• Kiểm tra khả năng tương thích với hệ thống.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Hỗ trợ chứng từ theo yêu cầu.

Tư vấn lựa chọn model

Khách hàng nên cung cấp:

Tải trọng + hành trình + tốc độ + gia tốc + độ chính xác + repeatability + chu kỳ hoạt động.

Nếu chưa biết chọn cấu hình nào, chỉ cần gửi bản vẽ cơ cấu hoặc yêu cầu chuyển động, MYTECH có thể hỗ trợ xác định cấu hình phù hợp.

---

7. Thông tin đặt hàng

Khách hàng có nhu cầu mua Direct Drive CNC Motorized Platform HAN’S MOTOR LMB100 có thể liên hệ MYTECH để được tư vấn model và báo giá.

Thời gian đặt hàng

Dự kiến: 1–2 tuần theo thông tin đặt hàng của MYTECH.

Phía HAN’S MOTOR công bố thời gian giao hàng tham khảo khoảng 10 ngày đối với đơn nhỏ và 20 ngày đối với đơn số lượng lớn.

Đặt hàng tại MYTECH

Website MYTECH – mytek.com.vn

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HÓA MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

Khi yêu cầu báo giá nên cung cấp

1. Model LMB100 nếu đã xác định.
2. Tải trọng.
3. Hành trình.
4. Tốc độ tối đa.
5. Gia tốc.
6. Độ chính xác yêu cầu.
7. Repeatability.
8. Chu kỳ hoạt động.
9. Driver/controller đang sử dụng.
10. Encoder/feedback.
11. Số trục cần sử dụng.
12. Số lượng cần mua.

Chưa biết chọn model nào? Gửi bản vẽ cơ cấu + tải trọng + hành trình + tốc độ + gia tốc, MYTECH có thể hỗ trợ lựa chọn.

---

8. Câu hỏi thường gặp (FAQ)

1. LMB100 là gì?

LMB100 là Direct Drive CNC Motorized Platform của HAN’S MOTOR, sử dụng động cơ dẫn động trực tiếp kết hợp với linear guide độ chính xác cao.

2. LMB100 có sử dụng vít me không?

Không. LMB100 sử dụng direct-drive motor, tạo chuyển động tuyến tính trực tiếp cho bàn trượt.

3. LMB100 chịu tải tối đa bao nhiêu?

Tải tối đa công bố là 5 kg đối với cấu hình LMB100 trên trang sản phẩm.

4. LMB100 có hành trình bao nhiêu?

Cấu hình được công bố có hành trình hiệu dụng 200 mm. Series có các lựa chọn hành trình từ 100 đến 1.200 mm.

5. Tốc độ tối đa của LMB100 là bao nhiêu?

Tốc độ tối đa công bố là 700 mm/s. Tuy nhiên tốc độ thực tế phụ thuộc vào tải trọng và điều kiện vận hành.

6. Độ phân giải của LMB100 là bao nhiêu?

Độ phân giải công bố là 0,1 μm.

7. Độ chính xác lặp lại là bao nhiêu?

±0,6 μm theo thông số của cấu hình LMB100 được công bố.

8. LMB100 có thể ghép thành hệ thống XY không?

Có. Thiết kế cho phép lắp ghép nhanh thành XY cross stage.

9. LMB100 có phù hợp máy CNC không?

Có. CNC machining center là một trong những ứng dụng được HAN’S MOTOR công bố cho sản phẩm.

10. LMB100 có phù hợp máy laser không?

Có. Sản phẩm được ứng dụng cho laser cutting và laser engraving.

11. LMB100 có phù hợp thiết bị bán dẫn không?

Có. Semiconductor equipment nằm trong nhóm ứng dụng được nhà sản xuất công bố.

12. Thời gian đặt hàng bao lâu?

MYTECH dự kiến 1–2 tuần. Thời gian thực tế phụ thuộc model, số lượng và tình trạng hàng. HAN’S MOTOR công bố khoảng 10 ngày cho đơn nhỏ và 20 ngày cho đơn số lượng lớn.
