Nền tảng định vị tuyến tính siêu nhỏ XY

1. Tổng quan nhanh sản phẩm

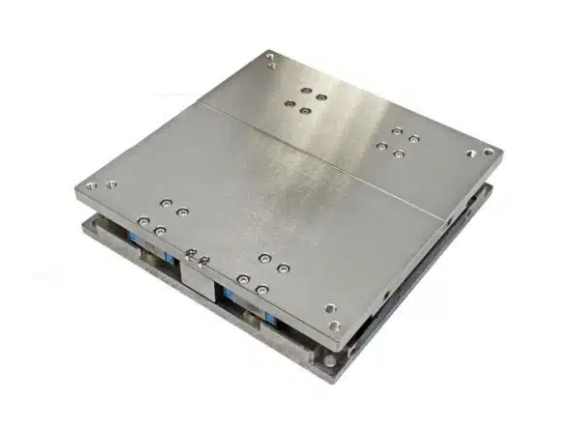

XY Micro Linear Positioning Platform HAN’S MOTOR là nền tảng định vị 2 trục sử dụng linear motor direct drive, trong đó hai trục X và Y được tích hợp theo cấu hình XY.

Đặc điểm nổi bật

• Cấu hình 2 trục X-Y.
• Sử dụng động cơ tuyến tính dẫn động trực tiếp.
• Thiết kế siêu nhỏ gọn.
• Không sử dụng vít me làm cơ cấu truyền động chính.
• Độ chính xác định vị cao.
• Đáp ứng động nhanh.
• Phù hợp với các ứng dụng micro-positioning.
• Có thể tích hợp linear encoder/grating feedback.
• Phù hợp thiết bị semiconductor, điện tử, quang học và tự động hóa chính xác.

HAN’S MOTOR xếp XY Micro Linear Positioning Platform trong nhóm Miniature Stage, cùng với Micro Linear Motion System, Micro Single Axis Linear Motor Stage, Direct Drive Miniature Linear Stage và các hệ thống XY/3-axis khác.

2. Sản phẩm này là gì và dùng để làm gì?

XY Micro Linear Positioning Platform là gì?

Đây là một bàn định vị tuyến tính hai trục, cho phép cơ cấu chuyển động theo:

Trục X ↔ Trục Y

Thay vì chỉ có:

Linear Stage → chuyển động X

nền tảng XY cho phép thực hiện:

X + Y → định vị trong mặt phẳng 2 chiều

Ví dụ:

        Y+
        ↑
        │
        │      ● Vị trí mục tiêu
        │
        └────────────→ X+

Nhờ đó, platform có thể đưa đầu công cụ, cảm biến, camera hoặc phôi tới nhiều vị trí khác nhau trên một mặt phẳng.

Cấu tạo cơ bản

Một hệ thống XY Micro Linear Positioning Platform thường gồm:

• Trục X.
• Trục Y.
• Linear motor.
• Linear guide.
• Bàn trượt.
• Feedback/encoder.
• Cáp motor và feedback.
• Bộ điều khiển motion.

Cấu hình cơ bản:

Linear Motor X + Linear Motor Y + Linear Guide + Feedback

→ XY Positioning Platform

Vì sao dùng Linear Motor?

So với cơ cấu:

Servo → Ball Screw → Linear Guide

linear motor tạo lực trực tiếp:

Linear Motor → Moving Stage

Nhờ đó giảm các thành phần truyền động trung gian và hạn chế các vấn đề như:

• Backlash.
• Độ rơ.
• Sai số truyền động.
• Hao mòn vít me.
• Độ trễ cơ khí.

HAN’S MOTOR cho biết các direct-drive stage có ưu điểm về độ chính xác, khả năng đáp ứng và độ cứng động, đồng thời có hiệu suất cao và tuổi thọ sử dụng dài.

XY Micro Linear Positioning Platform dùng để làm gì?

1. Semiconductor

Có thể ứng dụng trong:

• Wafer alignment.
• Wafer inspection.
• Die positioning.
• Semiconductor inspection.
• Micro-assembly.
• Packaging equipment.

Đây là nhóm ứng dụng điển hình của các hệ thống linear motion stage chính xác cao.

2. Thiết bị quang học

Phù hợp cho:

• Optical alignment.
• Căn chỉnh camera.
• Căn chỉnh thấu kính.
• Optical inspection.
• Điều chỉnh vị trí cảm biến.

Ví dụ:

Camera → XY Stage → điều chỉnh X/Y → căn đúng vị trí → chụp/đo.

3. Vision Inspection

XY stage có thể di chuyển camera hoặc phôi theo hai phương:

X → Y → X → Y

để kiểm tra nhiều vị trí trên cùng một sản phẩm.

Ứng dụng:

• PCB inspection.
• IC inspection.
• Component inspection.
• Dimensional inspection.
• Optical inspection.

4. Micro-assembly

Phù hợp với các quy trình:

Pick → Move X/Y → Align → Place

Ví dụ:

• Lắp linh kiện điện tử.
• Lắp chip.
• Căn chỉnh connector.
• Micro-component assembly.

5. Thiết bị phòng thí nghiệm

• Laboratory automation.
• Thiết bị đo.
• Thiết bị phân tích.
• Sample positioning.
• Microscopy.
• Research equipment.

HAN’S MOTOR cũng liệt kê laboratory research, inspection, microscopy alignment và medical equipment trong nhóm ứng dụng của linear motion stage.

3. Thông số kỹ thuật

Do HAN’S MOTOR cung cấp nền tảng XY theo nhiều cấu hình, thông số chính xác phụ thuộc model và cấu hình X/Y được lựa chọn. Vì trang sản phẩm cụ thể trong liên kết người dùng gửi hiện không trả về bảng thông số đầy đủ qua nguồn web, không nên tự gán một bộ thông số duy nhất cho mọi cấu hình.

Các thông số cần xác nhận khi đặt hàng gồm:

Điểm quan trọng khi lựa chọn

Không nên chỉ nhìn vào resolution để lựa chọn XY stage.

Cần đồng thời xác định:

Hành trình + tải + tốc độ + gia tốc + độ chính xác + repeatability + duty cycle.

Đây cũng là các yếu tố quyết định khả năng đáp ứng thực tế của linear motion stage. HAN’S MOTOR lưu ý rằng tốc độ tối đa thực tế có thể bị giới hạn bởi tải trọng và cần được xác nhận với kỹ sư theo ứng dụng cụ thể.

4. Lợi ích khi đưa vào vận hành

1. Chuyển động hai chiều X-Y

Ưu điểm rõ nhất so với single-axis stage là khả năng định vị trong mặt phẳng.

Thay vì:

1 stage = 1 phương chuyển động

XY platform cung cấp:

1 hệ thống = 2 phương chuyển động.

Điều này đặc biệt hữu ích cho các thiết bị inspection, alignment và micro-assembly.

2. Tiết kiệm không gian

Hai trục được thiết kế thành một cụm XY tích hợp.

Điều này giúp giảm:

• Không gian lắp đặt.
• Số lượng module.
• Kết cấu gá đỡ.
• Thời gian thiết kế cơ khí.

Đặc biệt hữu ích trong các máy có kích thước nhỏ.

3. Direct Drive

Không cần sử dụng ball screw làm cơ cấu truyền động chính.

Điều này giúp giảm các nguồn gây:

• Backlash.
• Độ rơ.
• Sai số truyền động.
• Hao mòn cơ khí.

Direct-drive stage cũng có ưu điểm về độ chính xác và khả năng đáp ứng động.

4. Đáp ứng nhanh

Linear motor có thể thay đổi lực trực tiếp theo tín hiệu điều khiển.

Phù hợp với chu trình:

Tăng tốc → di chuyển → giảm tốc → dừng → đổi hướng.

Đặc biệt hữu ích với các máy có cycle time ngắn.

5. Định vị chính xác

Khi kết hợp với linear encoder, hệ thống có thể sử dụng điều khiển vòng kín:

Target position → Controller → Linear Motor → Encoder → Feedback

Điều này giúp cải thiện khả năng kiểm soát vị trí thực tế của bàn XY.

6. Phù hợp với hệ thống tự động hóa chính xác

XY platform có thể trở thành một module hoàn chỉnh trong máy:

PLC/Motion Controller → Servo/Linear Motor Driver → XY Stage

Nhà chế tạo máy không cần thiết kế lại toàn bộ cơ cấu truyền động tuyến tính.

7. Dễ tích hợp

Phù hợp với các hệ thống:

• Vision.
• Semiconductor.
• Laser.
• Electronics.
• Inspection.
• Micro-assembly.
• Laboratory automation.

HAN’S MOTOR hiện cung cấp nhiều dòng linear motion stage cho các ứng dụng semiconductor, laser, electronics, medical, CNC và inspection.

5. Đối tượng sử dụng phù hợp

Nhà máy

Sản phẩm phù hợp với:

• Nhà máy semiconductor.
• Nhà máy điện tử.
• Nhà máy PCB.
• Nhà máy quang học.
• Nhà máy thiết bị y tế.
• Nhà máy sản xuất cảm biến.
• Nhà máy sản xuất thiết bị tự động.

Đơn vị chế tạo máy

Đặc biệt phù hợp với:

• Machine Builder.
• System Integrator.
• Đơn vị chế tạo máy inspection.
• Đơn vị chế tạo máy semiconductor.
• Đơn vị chế tạo máy vision.
• Đơn vị chế tạo máy micro-assembly.
• Đơn vị chế tạo thiết bị quang học.
• Đơn vị chế tạo thiết bị phòng thí nghiệm.

Kỹ sư

• Kỹ sư tự động hóa.
• Kỹ sư motion control.
• Kỹ sư cơ điện.
• Kỹ sư thiết kế máy.
• Kỹ sư semiconductor.
• Kỹ sư vision.
• Kỹ sư thiết kế thiết bị quang học.

Đặc biệt phù hợp khi cần

2 trục X-Y + kích thước nhỏ + định vị chính xác + đáp ứng nhanh + direct drive.

6. Chính sách & cam kết

Khi lựa chọn XY Micro Linear Positioning Platform HAN’S MOTOR tại MYTECH, khách hàng được hỗ trợ lựa chọn cấu hình dựa trên yêu cầu thực tế của hệ thống.

MYTECH cam kết

• Cung cấp đúng model theo đơn đặt hàng.
• Kiểm tra thông số kỹ thuật trước khi đặt.
• Tư vấn lựa chọn hành trình X/Y.
• Tư vấn tải trọng.
• Tư vấn tốc độ và gia tốc.
• Tư vấn encoder/feedback.
• Tư vấn driver/controller.
• Tư vấn cấu hình XY.
• Kiểm tra khả năng tương thích với hệ thống.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Hỗ trợ chứng từ theo yêu cầu.

HAN’S MOTOR hiện công bố bảo hành 12 tháng cho dịch vụ kỹ thuật và dịch vụ sau bán hàng đối với dòng Linear Motion Stage.

7. Thông tin đặt hàng

Khách hàng có nhu cầu mua XY Micro Linear Positioning Platform HAN’S MOTOR có thể liên hệ MYTECH để được tư vấn model và báo giá.

Thời gian đặt hàng

Dự kiến: 1–2 tuần theo chính sách đặt hàng MYTECH.

HAN’S MOTOR công bố thời gian giao hàng tham khảo khoảng:

• 10 ngày: đơn hàng nhỏ.
• 20 ngày: đơn hàng số lượng lớn.

Thời gian thực tế phụ thuộc cấu hình và số lượng đặt hàng.

Đặt hàng tại MYTECH

Website MYTECH – mytek.com.vn

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HÓA MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

Khi yêu cầu báo giá nên cung cấp

1. Hành trình trục X.
2. Hành trình trục Y.
3. Tải trọng trên bàn.
4. Tốc độ X/Y.
5. Gia tốc X/Y.
6. Độ chính xác yêu cầu.
7. Repeatability.
8. Chu kỳ hoạt động.
9. Encoder/feedback.
10. Driver/controller đang sử dụng.
11. Kích thước không gian lắp đặt.
12. Số lượng cần mua.

Nếu chưa biết chọn cấu hình nào, chỉ cần gửi bản vẽ cơ cấu + tải trọng + hành trình X/Y + tốc độ + độ chính xác, MYTECH có thể hỗ trợ lựa chọn.

8. Câu hỏi thường gặp (FAQ)

1. XY Micro Linear Positioning Platform là gì?

Đây là bàn định vị tuyến tính hai trục X-Y sử dụng linear motor/direct drive, được thiết kế cho các ứng dụng positioning chính xác trong không gian nhỏ.

2. XY stage khác gì single-axis linear stage?

Single-axis: chỉ chuyển động theo một phương X.

XY stage: có thể chuyển động theo hai phương X và Y, cho phép định vị trong một mặt phẳng.

3. XY platform có sử dụng ball screw không?

Cấu hình này sử dụng linear motor direct drive, do đó không cần ball screw làm cơ cấu truyền động chính.

4. Có thể sử dụng XY stage cho vision inspection không?

Có. XY stage rất phù hợp để di chuyển camera hoặc phôi theo hai phương X-Y trong các hệ thống inspection.

5. XY stage có phù hợp semiconductor không?

Có. Semiconductor manufacturing và inspection là những ứng dụng điển hình của các hệ thống linear motion stage chính xác cao.

6. Có thể sử dụng cho micro-assembly không?

Có. Hai trục X-Y cho phép thực hiện các chuyển động positioning, alignment và placement của linh kiện nhỏ.

7. XY stage có encoder không?

Có thể cấu hình grating hoặc magnetic grating feedback tùy model và yêu cầu độ chính xác.

8. Làm thế nào để chọn đúng XY stage?

Cần xác định tối thiểu:

Tải + hành trình X/Y + tốc độ + gia tốc + độ chính xác + repeatability + duty cycle.

Không nên lựa chọn chỉ dựa vào kích thước hoặc độ phân giải.

9. Có thể điều khiển XY stage bằng PLC không?

Có thể, nếu driver/controller của cấu hình được lựa chọn hỗ trợ giao tiếp phù hợp với hệ thống PLC/motion controller.

10. Thời gian đặt hàng bao lâu?

MYTECH dự kiến 1–2 tuần. Thời gian thực tế phụ thuộc model, cấu hình và số lượng.
