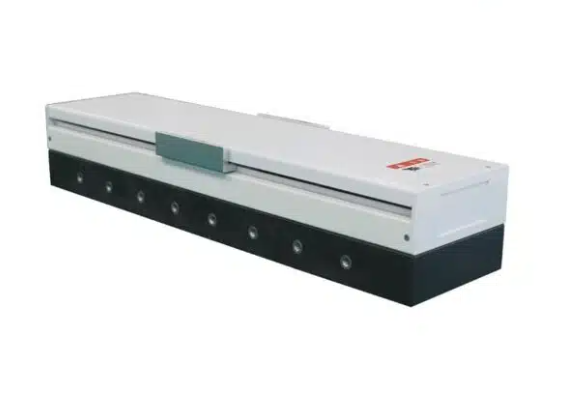

Nền tảng chuyển động tuyến tính vít bi

11.500.000₫

Danh mục: Khác

Mô tả
Đánh giá (0)

1. Tổng quan nhanh sản phẩm

Ball Screw Linear Motion Platform là module chuyển động tuyến tính dạng kín, tích hợp sẵn:

Ball Screw – vít me bi.
Linear Guide – ray dẫn hướng.
Moving Platform – bàn trượt.
Thân module.
Cơ cấu truyền động.
Hệ thống gá lắp.

Thiết kế dạng module giúp doanh nghiệp chế tạo máy có thể tích hợp trực tiếp vào hệ thống tự động hóa, thay vì phải tự thiết kế toàn bộ cụm vít me – ray – bàn trượt.

Đặc điểm nổi bật

Sử dụng ball screw làm cơ cấu truyền động.
Độ cứng cơ khí tốt.
Khả năng chịu tải cao.
Định vị chính xác.
Chuyển động ổn định.
Thiết kế module gọn.
Bàn trượt có sẵn lỗ gá.
Dễ tích hợp vào máy tự động.
Có thể sử dụng làm trục X/Y/Z.
Phù hợp với các hệ thống cần lực đẩy lớn và positioning ổn định.

HAN’S MOTOR phân loại Ball Screw Linear Motion Platform trong nhóm Motion Stage cùng với các dòng Linear Motor Stage, Linear Guide Motion Stage, Ball Screw Linear Module và High Load Linear Motion Stage.

2. Sản phẩm này là gì và dùng để làm gì?

Ball Screw Linear Motion Platform là gì?

Đây là một bàn trượt chuyển động tuyến tính sử dụng vít me bi.

Nguyên lý hoạt động:

Servo Motor → Ball Screw → Linear Guide → Moving Platform

Động cơ quay làm vít me bi quay. Các viên bi tuần hoàn giữa đai ốc và vít me biến chuyển động quay thành chuyển động tịnh tiến của bàn trượt.

Khác với Linear Motor Stage, trong đó motor tạo lực trực tiếp theo phương tuyến tính, Ball Screw Linear Platform sử dụng cơ cấu truyền động cơ khí để tạo chuyển động.

HAN’S MOTOR cũng xác định ball screw là một trong những cơ cấu truyền động phổ biến của linear motion stage, bên cạnh lead screw và linear motor.

Cấu tạo chính

1. Ball Screw – Vít me bi

Đây là thành phần tạo chuyển động tịnh tiến.

Ball screw có các viên bi tuần hoàn giữa:

Screw shaft ↔ Ball nut

nhằm giảm ma sát so với vít me trượt thông thường.

Nhờ đó hệ thống có:

Hiệu suất truyền động cao.
Độ chính xác tốt.
Khả năng chịu tải tốt.
Chuyển động ổn định.

2. Linear Guide – Ray dẫn hướng

Ray dẫn hướng đảm nhiệm:

Chịu tải.
Dẫn hướng bàn trượt.
Tăng độ cứng.
Hạn chế chuyển động lệch khỏi quỹ đạo.

Ball screw tạo lực dọc trục, còn linear guide chịu phần lớn tải và moment của bàn trượt.

3. Moving Platform – Bàn trượt

Bàn trượt phía trên dùng để gá:

Fixture.
Camera.
Sensor.
Đầu gia công.
Đầu dispensing.
Cơ cấu gắp.
Sản phẩm.

Các lỗ ren trên mặt bàn giúp kỹ sư dễ dàng thiết kế đồ gá.

4. Motor

Ball screw platform thường kết hợp với:

Servo motor.
Stepper motor.

Việc lựa chọn motor phụ thuộc vào:

Tải trọng + tốc độ + gia tốc + moment + cycle time.

3. Thông số kỹ thuật

Lưu ý: HAN’S MOTOR cung cấp nhiều cấu hình Ball Screw Linear Motion Platform. Trang danh mục hãng xác nhận đây là một dòng Motion Stage nhưng không nên gán một bộ thông số duy nhất cho tất cả model.

Thông số	Giá trị
Thương hiệu	HAN’S MOTOR
Tên sản phẩm	Ball Screw Linear Motion Platform
Loại	Linear Motion Platform
Cơ cấu truyền động	Ball Screw
Dẫn hướng	Linear Guide
Motor	Servo / Stepper tùy cấu hình
Hành trình	Theo model
Tải trọng	Theo model
Tốc độ	Theo model
Gia tốc	Theo model
Độ chính xác	Theo model
Repeatability	Theo model
Bước vít	Theo cấu hình
Feedback	Theo cấu hình
Kiểu lắp đặt	Theo thiết kế máy

Các thông số cần xác định khi lựa chọn

Để lựa chọn đúng platform, cần xác định:

Hành trình → tải trọng → tốc độ → gia tốc → độ chính xác → repeatability → cycle time

Sau đó mới lựa chọn:

Ball Screw + Linear Guide + Motor + Driver + Encoder

phù hợp.

4. Lợi ích khi đưa vào vận hành

1. Khả năng chịu tải tốt

Một ưu điểm lớn của ball screw stage là khả năng tạo lực đẩy và chịu tải cao, phù hợp với các cơ cấu có tải tương đối lớn.

So với một số miniature linear motor stage, ball screw platform thường phù hợp hơn khi ưu tiên:

Tải trọng + lực đẩy + độ cứng cơ khí.

2. Độ cứng cao

Ball screw kết hợp với linear guide tạo thành một hệ truyền động cơ khí chắc chắn.

Điều này đặc biệt hữu ích với:

Máy CNC.
Máy gia công.
Máy assembly.
Máy dispensing.
Máy inspection.
Máy tự động hóa công nghiệp.

3. Định vị chính xác

Ball screw có khả năng cung cấp positioning chính xác khi kết hợp với:

Servo Motor + Encoder + Motion Controller

Hệ thống có thể thực hiện điều khiển vòng kín:

Command → Servo → Ball Screw → Moving Table → Encoder → Controller

từ đó hiệu chỉnh vị trí theo yêu cầu.

4. Hiệu suất truyền động cao

Vít me bi sử dụng các viên bi tuần hoàn để giảm ma sát giữa vít và đai ốc.

So với vít me trượt thông thường, ball screw có ưu điểm về:

Hiệu suất.
Độ chính xác.
Khả năng hoạt động tốc độ cao.
Độ ổn định.

5. Dễ tích hợp với servo

Đây là một trong những ưu điểm lớn đối với các nhà chế tạo máy.

Có thể cấu hình:

Servo Motor → Servo Drive → Ball Screw Stage

và kết nối với:

PLC.
Motion Controller.
EtherCAT.
Modbus.
Industrial Ethernet.

Do đó phù hợp với các hệ thống tự động hóa hiện đại.

6. Dễ thay thế và bảo trì

So với một hệ thống được thiết kế hoàn toàn tùy biến, module ball screw tích hợp giúp:

Giảm thời gian thiết kế.
Giảm số lượng linh kiện.
Dễ lắp đặt.
Dễ thay thế.
Dễ bảo trì.

7. Phù hợp với máy cần lực đẩy lớn

Ball screw đặc biệt phù hợp khi yêu cầu:

Lực đẩy cao + tải lớn + độ cứng tốt

thay vì chỉ ưu tiên tốc độ cực cao.

Đây là điểm cần cân nhắc khi lựa chọn giữa Ball Screw Stage và Linear Motor Stage.

5. Đối tượng sử dụng phù hợp

Nhà máy sản xuất

Phù hợp với:

Nhà máy cơ khí chính xác.
Nhà máy điện tử.
Nhà máy PCB.
Nhà máy tự động hóa.
Nhà máy thiết bị y tế.
Nhà máy đóng gói.
Nhà máy CNC.
Nhà máy lắp ráp.

HAN’S MOTOR xác định các motion stage của hãng có thể sử dụng trong CNC, medical equipment, food machinery, packaging machinery và printing machinery.

Đơn vị chế tạo máy

Đặc biệt phù hợp với:

Machine Builder.
System Integrator.
Đơn vị chế tạo máy CNC.
Đơn vị chế tạo máy assembly.
Đơn vị chế tạo máy dispensing.
Đơn vị chế tạo máy inspection.
Đơn vị chế tạo dây chuyền tự động.
Đơn vị chế tạo máy đóng gói.

Kỹ sư

Sản phẩm phù hợp với:

Kỹ sư tự động hóa.
Kỹ sư cơ khí.
Kỹ sư cơ điện.
Kỹ sư motion control.
Kỹ sư thiết kế máy.
Kỹ sư CNC.
Kỹ sư precision automation.

Đặc biệt phù hợp khi cần:

Tải lớn + lực đẩy cao + độ cứng tốt + positioning chính xác + tích hợp servo dễ dàng.

6. Chính sách & cam kết

Khi lựa chọn HAN’S MOTOR Ball Screw Linear Motion Platform tại MYTECH, khách hàng được hỗ trợ lựa chọn cấu hình dựa trên yêu cầu thực tế của máy.

MYTECH cam kết

Cung cấp đúng model theo đơn đặt hàng.
Kiểm tra thông số kỹ thuật trước khi đặt.
Tư vấn hành trình.
Tư vấn tải trọng.
Tư vấn tốc độ.
Tư vấn gia tốc.
Tư vấn ball screw.
Tư vấn linear guide.
Tư vấn servo motor/driver.
Tư vấn encoder.
Tư vấn controller.
Tư vấn cấu hình X/Y/Z.
Kiểm tra khả năng tương thích với hệ thống.
Hỗ trợ kỹ thuật trước và sau bán hàng.
Hỗ trợ chứng từ theo yêu cầu.

HAN’S MOTOR công bố 12 tháng cho dịch vụ kỹ thuật và sau bán hàng đối với dòng Linear Motion Stage.

7. Thông tin đặt hàng

Khách hàng có nhu cầu mua HAN’S MOTOR Ball Screw Linear Motion Platform có thể liên hệ MYTECH để được tư vấn model và báo giá.

Thời gian đặt hàng

Dự kiến: 1–2 tuần theo chính sách đặt hàng của MYTECH.

HAN’S MOTOR công bố thời gian giao hàng tham khảo đối với nhóm Linear Motion Stage là khoảng 10 ngày cho đơn hàng nhỏ và 20 ngày cho đơn hàng số lượng lớn; thời gian thực tế phụ thuộc model, cấu hình và số lượng.

Đặt hàng tại MYTECH

Website MYTECH – mytek.com.vn

Khi yêu cầu báo giá nên cung cấp

Hành trình – Stroke.
Tải trọng – Load.
Tốc độ – Speed.
Gia tốc – Acceleration.
Độ chính xác – Accuracy.
Repeatability.
Cycle time.
Kích thước bàn gá.
Kiểu lắp đặt.
Servo motor đang sử dụng hoặc yêu cầu.
Controller/PLC.
Số lượng cần mua.

Chưa biết chọn model nào? Chỉ cần gửi bản vẽ cơ cấu + tải trọng + hành trình + tốc độ + độ chính xác, MYTECH có thể hỗ trợ lựa chọn cấu hình Ball Screw Linear Motion Platform phù hợp.

8. Câu hỏi thường gặp (FAQ)

1. Ball Screw Linear Motion Platform là gì?

Đây là bàn trượt tuyến tính sử dụng vít me bi + linear guide để biến chuyển động quay của motor thành chuyển động tịnh tiến chính xác.

2. Ball Screw khác Linear Motor như thế nào?

Ball Screw:

Motor → vít me bi → chuyển động tuyến tính.

Linear Motor:

Motor tạo lực trực tiếp → chuyển động tuyến tính.

Ball screw thường phù hợp hơn khi ưu tiên tải, lực đẩy và độ cứng, trong khi linear motor nổi bật về tốc độ, gia tốc và đáp ứng động.

3. Có thể sử dụng servo motor không?

Có. Servo motor là lựa chọn phổ biến để điều khiển ball screw stage, đặc biệt khi cần positioning chính xác và điều khiển tốc độ/gia tốc.

4. Có phù hợp máy CNC không?

Có. CNC machines là một trong những ứng dụng được HAN’S MOTOR nêu cho nhóm motion stage.

5. Có phù hợp máy đóng gói không?

Có. Packaging machinery là một trong các ứng dụng được HAN’S MOTOR công bố.

6. Có thể dùng làm trục X/Y/Z không?

Có. Module có thể được sử dụng làm một trục hoặc kết hợp nhiều module để tạo hệ thống XY/XYZ, tùy thiết kế máy.

7. Ball screw có cần bảo trì không?

Có. So với linear motor, ball screw có các chi tiết cơ khí tiếp xúc và cần quan tâm đến bôi trơn, vệ sinh, độ rơ và tình trạng vít/đai ốc theo điều kiện vận hành.

8. Ball Screw Stage có chạy nhanh bằng Linear Motor không?

Thông thường không nên đánh đồng tốc độ tối đa giữa hai công nghệ. Ball screw phù hợp với các ứng dụng cần lực và tải tốt; linear motor thường có lợi thế hơn về tốc độ và gia tốc. Việc lựa chọn phải dựa trên tải, stroke, speed và cycle time.

9. Làm thế nào để chọn đúng ball screw stage?

Cần xác định:

Stroke → Load → Speed → Acceleration → Accuracy → Repeatability → Cycle Time

Sau đó mới lựa chọn kích thước stage, ball screw, linear guide và servo.

10. Thời gian đặt hàng bao lâu?

MYTECH dự kiến 1–2 tuần. Thời gian thực tế cần xác nhận theo model, cấu hình và số lượng.
