1. Tổng quan sản phẩm

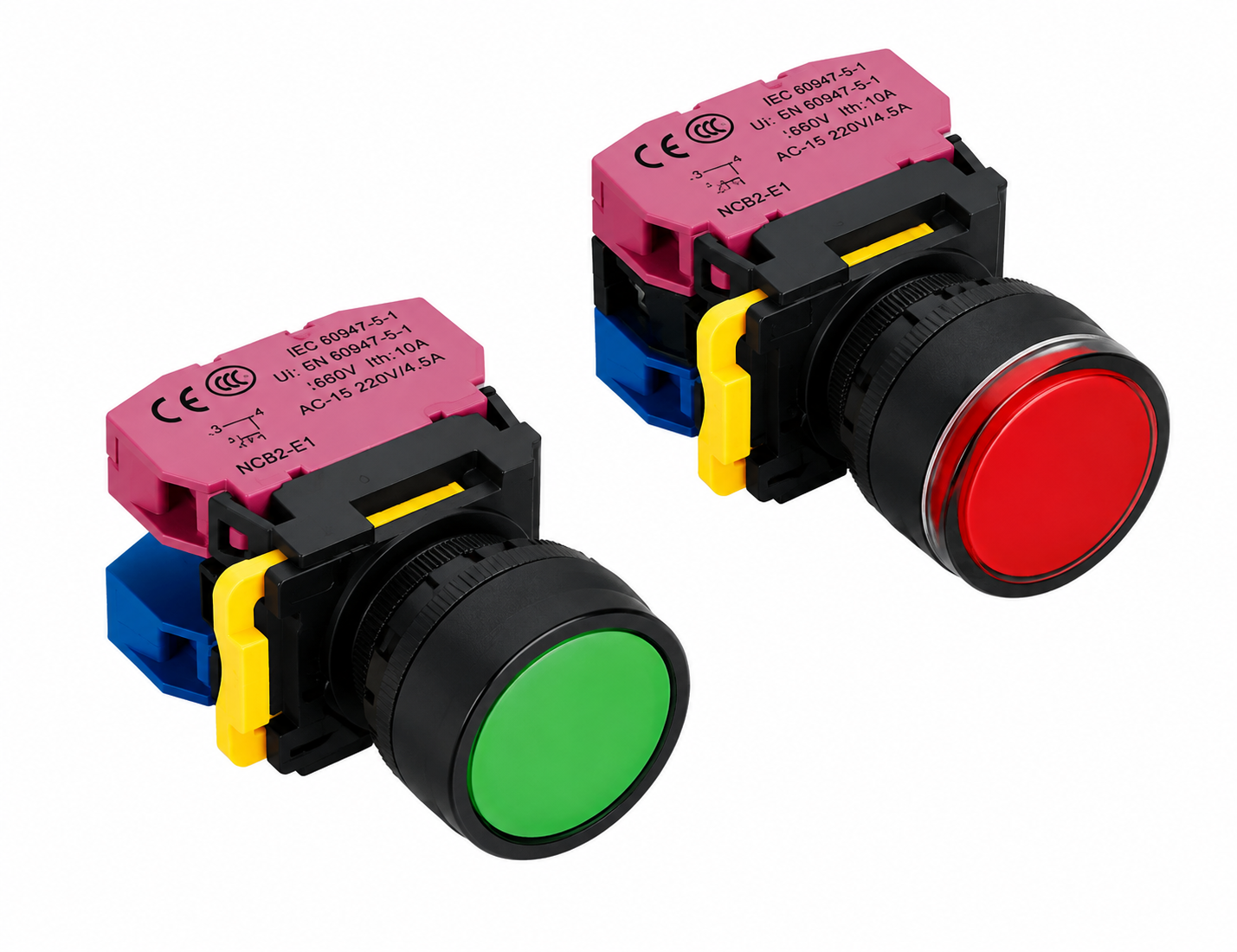

ZHC13-F-10-G là công tắc nút nhấn (Push Button Switch) chính hãng Yiheda, thiết kế với đường kính lắp Φ22 mm, phù hợp để điều khiển các thiết bị điện và máy móc công nghiệp.

Sản phẩm có kết cấu dễ lắp đặt, phù hợp với tủ điện, bảng điều khiển và các máy tự động hóa. Model có thể gia công theo yêu cầu tùy theo chức năng và cấu hình sử dụng.

Đặc điểm nổi bật

• Thương hiệu: Yiheda Genuine
• Model: ZHC13-F-10-G
• Loại: Công tắc nút nhấn
• Đường kính lắp đặt: Φ22 mm
• Đặc điểm: Dễ lắp đặt
• Cấu hình: Gia công theo yêu cầu
• Ứng dụng: Tủ điện, bảng điều khiển, máy tự động hóa.

---

2. Công tắc nút nhấn là gì?

Công tắc nút nhấn là thiết bị dùng để đóng hoặc ngắt mạch điện bằng thao tác nhấn nút.

Nguyên lý cơ bản:

Nhấn nút

↓

Thay đổi trạng thái tiếp điểm

↓

Tín hiệu được đưa đến mạch điều khiển

Ví dụ:

Nút nhấn → PLC → Relay/Contactor → Thiết bị

Công tắc nút nhấn thường được sử dụng cho các chức năng như:

• Start.
• Stop.
• Reset.
• Jog.
• Chọn chế độ.
• Xác nhận thao tác.

---

3. Thông số kỹ thuật

Lưu ý: Điện áp, dòng điện định mức, số lượng tiếp điểm, kiểu tiếp điểm NO/NC, hành trình và cấp bảo vệ cần được xác nhận theo datasheet của đúng cấu hình ZHC13-F-10-G.

---

4. Ý nghĩa mã sản phẩm

ZHC13

Dòng công tắc nút nhấn của Yiheda.

F

Ký hiệu cấu hình sản phẩm.

10

Thông số cấu hình theo model.

G

Ký hiệu kiểu/cấu hình của công tắc.

Các thông số chi tiết của từng ký hiệu cần được đối chiếu với bản vẽ hoặc catalog Yiheda tương ứng.

---

5. Đường kính lắp Φ22 mm

Φ22 mm là kích thước quan trọng khi thiết kế lỗ lắp trên:

• Tủ điện.
• Panel điều khiển.
• Bảng điều khiển.
• Vỏ máy.

Ví dụ:

Khi thiết kế panel, cần xác nhận kích thước lỗ lắp thực tế và dung sai theo bản vẽ sản phẩm thay vì chỉ lấy 22 mm làm kích thước gia công tuyệt đối.

---

6. Ưu điểm của ZHC13-F-10-G

Dễ lắp đặt

Thiết kế phù hợp với việc tích hợp trực tiếp trên panel điều khiển.

Kích thước tiêu chuẩn Φ22

Phù hợp với nhiều tủ điện và bảng điều khiển công nghiệp sử dụng nút nhấn dạng 22 mm.

Thao tác trực quan

Người vận hành có thể dễ dàng nhận biết và thao tác nút nhấn.

Kích thước gọn

Phù hợp với các bảng điều khiển có nhiều nút chức năng.

Có thể tùy chỉnh

Có thể lựa chọn cấu hình phù hợp với yêu cầu thiết kế máy.

---

7. Ứng dụng thực tế

Bảng điều khiển máy

Có thể bố trí:

START → STOP → RESET → MODE

giúp người vận hành điều khiển máy trực tiếp.

Máy tự động hóa

Nút nhấn có thể được sử dụng để:

• Khởi động chu trình.
• Dừng máy.
• Reset lỗi.
• Chọn chế độ vận hành.
• Điều khiển thao tác bằng tay.

Tủ điện

Lắp trên mặt tủ để tạo giao diện điều khiển trực tiếp cho người vận hành.

---

8. NO và NC

Khi lựa chọn công tắc nút nhấn, cần chú ý loại tiếp điểm.

NO – Normally Open

Trạng thái bình thường:

Mạch hở

Khi nhấn:

Mạch đóng

Thường phù hợp với nút START hoặc tín hiệu kích hoạt.

NC – Normally Closed

Trạng thái bình thường:

Mạch đóng

Khi nhấn:

Mạch mở

Thường được sử dụng cho các mạch STOP hoặc các chức năng cần ngắt tín hiệu khi nhấn.

Cấu hình tiếp điểm thực tế của ZHC13-F-10-G cần xác nhận theo phiên bản sản phẩm cụ thể.

---

9. Ví dụ mạch điều khiển

Một ứng dụng cơ bản:

Khi người vận hành nhấn nút START, công tắc tạo tín hiệu đưa về PLC để PLC thực hiện chương trình điều khiển.

---

10. Lưu ý khi lắp đặt

Xác định kích thước lỗ

Kiểm tra chính xác kích thước lỗ lắp theo bản vẽ.

Kiểm tra điện áp và dòng điện

Không được vượt quá thông số định mức của tiếp điểm.

Chọn loại tiếp điểm phù hợp

Cần xác định:

• NO.
• NC.
• Số lượng tiếp điểm.
• Kiểu mạch điều khiển.

Bảo vệ đường dây

Tùy hệ thống, nên có thiết bị bảo vệ phù hợp như:

• Cầu chì.
• MCB.
• Relay.
• Thiết bị bảo vệ quá dòng.

---

11. Gia công theo yêu cầu

ZHC13-F-10-G có thể được cấu hình theo yêu cầu ứng dụng về:

• Kiểu nút.
• Màu sắc.
• Chức năng tiếp điểm.
• Số lượng tiếp điểm.
• Kích thước.
• Kiểu đầu nối.
• Cấu hình lắp đặt.
• Ký hiệu trên nút.

Đối với hệ thống đặc biệt, nên cung cấp sơ đồ điện hoặc bản vẽ panel để lựa chọn chính xác.

---

12. Đối tượng sử dụng phù hợp

Sản phẩm phù hợp với:

• Nhà chế tạo máy tự động hóa.
• Nhà sản xuất tủ điện.
• Nhà sản xuất bảng điều khiển.
• Nhà sản xuất máy đóng gói.
• Nhà sản xuất máy lắp ráp.
• Nhà tích hợp robot.
• Nhà sản xuất thiết bị công nghiệp.
• Đơn vị bảo trì và cải tiến máy.

---

13. Chính sách & cam kết

MYTECH AUTOMATION EQUIPMENT CO., LTD hỗ trợ:

• Cung cấp đúng model ZHC13-F-10-G.
• Xác nhận kích thước lắp Φ22.
• Tư vấn NO/NC.
• Tư vấn điện áp và dòng điện.
• Tư vấn sơ đồ đấu dây.
• Hỗ trợ lựa chọn cấu hình.
• Hỗ trợ gia công theo yêu cầu.
• Hỗ trợ đối chiếu bản vẽ.
• Hỗ trợ báo giá theo số lượng.

---

14. Thông tin đặt hàng

Sản phẩm

Yiheda ZHC13-F-10-G

• Công tắc nút nhấn chính hãng.
• Đường kính lắp Φ22 mm.
• Dễ lắp đặt.
• Dùng cho bảng điều khiển và máy tự động hóa.
• Có thể gia công theo yêu cầu.

Thông tin cần cung cấp

• Model.
• Số lượng.
• Đường kính lắp.
• Chức năng START/STOP/RESET…
• Loại tiếp điểm NO/NC.
• Số lượng tiếp điểm.
• Điện áp.
• Dòng điện.
• Cấu hình đấu dây.
• Bản vẽ panel nếu có.

Thời gian đặt hàng dự kiến: 1–2 tuần, tùy cấu hình và số lượng.

---

15. Câu hỏi thường gặp (FAQ)

1. ZHC13-F-10-G là gì?

Đây là công tắc nút nhấn Yiheda, dùng để điều khiển tín hiệu trong tủ điện, bảng điều khiển và máy tự động hóa.

2. Công tắc có đường kính bao nhiêu?

Đường kính lắp đặt được nêu là Φ22 mm.

3. Công tắc dùng để làm gì?

Có thể sử dụng cho các chức năng:

START – STOP – RESET – JOG – MODE và các tín hiệu điều khiển khác tùy cấu hình.

4. NO và NC khác nhau thế nào?

NO: bình thường hở, nhấn → đóng.

NC: bình thường đóng, nhấn → mở.

5. Có thể dùng cho PLC không?

Có, nếu cấu hình điện của tiếp điểm phù hợp với mạch đầu vào PLC.

6. Có thể lắp trên tủ điện không?

Có, kích thước Φ22 phù hợp với nhiều bảng điều khiển công nghiệp.

7. Có thể tùy chỉnh không?

Có, model có thể được gia công/cấu hình theo yêu cầu.

8. Có cần xác nhận điện áp trước khi đặt hàng không?

Có. Cần xác định điện áp, dòng điện và loại tiếp điểm để lựa chọn đúng cấu hình.

9. Có thể đặt số lượng lớn không?

Có. Có thể gửi sơ đồ điện hoặc bản vẽ panel để MYTECH kiểm tra và báo giá.

10. Thời gian đặt hàng bao lâu?

Khoảng 1–2 tuần, tùy cấu hình và số lượng.
