Công tắc giới hạn SN04-N, cảm biến quang điện kim loại hình vuông, công tắc nguồn DC thường mở, công tắc tiệm cận.

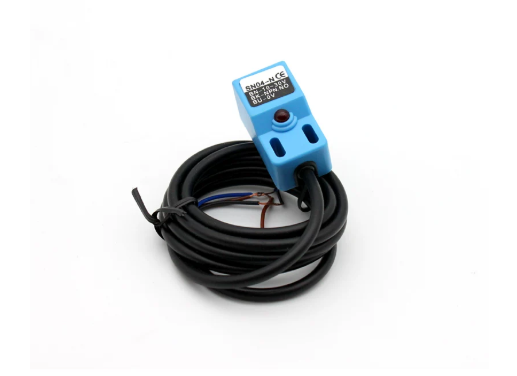

Công tắc giới hạn SN04-N – Cảm biến tiệm cận kim loại NPN thường mở DC

1. Tổng quan nhanh sản phẩm

SN04-N là cảm biến tiệm cận cảm ứng từ dạng vuông, được sử dụng như một công tắc giới hạn không tiếp xúc để phát hiện vị trí của các cơ cấu máy.

Cảm biến sử dụng nguyên lý cảm ứng điện từ, phát hiện vật thể kim loại khi vật thể đi vào vùng cảm ứng. Model SN04-N có ngõ ra NPN Normally Open (NPN NO), nguồn DC và cấu hình 3 dây.

Thiết kế nhỏ gọn khoảng 18 × 18 mm, chiều dài thân khoảng 34–36 mm tùy phiên bản, phù hợp lắp trên:

• Máy CNC.
• Máy in 3D.
• Module trượt tuyến tính.
• Cơ cấu vít me.
• Robot mini.
• Máy tự động hóa.
• Băng tải.
• Cơ cấu nâng/hạ.
• Thiết bị kiểm tra vị trí.

Một số tài liệu gọi SN04-N là công tắc hành trình không tiếp xúc, nhưng về mặt kỹ thuật nên gọi là cảm biến tiệm cận cảm ứng từ.

Lưu ý SEO: Cụm “cảm biến quang điện SN04-N” thường xuất hiện trong một số listing bán hàng, nhưng SN04-N bản chất là inductive proximity sensor, không sử dụng tia sáng để phát hiện vật.

---

2. Sản phẩm này là gì và dùng để làm gì?

SN04-N hoạt động như thế nào?

SN04-N sử dụng nguyên lý cảm ứng điện từ.

Khi không có vật kim loại đi vào vùng phát hiện, ngõ ra NPN ở trạng thái thường mở.

Khi vật kim loại tiến gần đến mặt cảm biến:

Kim loại → Vùng cảm ứng → Cảm biến phát hiện → Output NPN ON

Với SN04-N, khoảng cách phát hiện danh định thường được công bố khoảng 4 mm, trong khi một số phiên bản thương mại khác của SN04-N công bố 5 mm. Khoảng cách thực tế còn phụ thuộc vật liệu, kích thước và hình dạng vật thể.

NPN Normally Open nghĩa là gì?

NPN NO có thể hiểu đơn giản:

• Bình thường: output chưa kích hoạt.
• Có kim loại đi vào vùng cảm ứng: output chuyển trạng thái.
• PLC/controller nhận tín hiệu và thực hiện lệnh.

Ví dụ với cơ cấu trượt:

Bàn trượt → chạm vùng SN04-N → SN04-N ON → PLC nhận tín hiệu → dừng motor

Nhờ vậy cảm biến có thể được sử dụng làm tín hiệu Limit/Home/Position cho máy.

---

SN04-N có phải công tắc giới hạn cơ khí không?

Không.

Công tắc giới hạn cơ khí cần có cần gạt, nút nhấn hoặc cơ cấu tiếp xúc.

SN04-N là công tắc giới hạn không tiếp xúc.

Công tắc cơ khí	SN04-N
Cần tiếp xúc vật lý	Không cần tiếp xúc
Có bộ phận chuyển động	Không
Có thể bị mài mòn cơ khí	Ít hơn
Phát hiện kim loại	Có
Phát hiện nhựa/gỗ bằng cảm ứng	Không
Ngõ ra điện tử	Có

Đây là lý do SN04-N phù hợp với các cơ cấu chuyển động lặp lại nhiều lần.

---

3. Thông số kỹ thuật

Do SN04-N được sản xuất bởi nhiều nhà cung cấp với một số biến thể, thông số có thể khác nhau. Bảng dưới đây sử dụng cấu hình SN04-N NPN NO phổ biến, đồng thời ghi rõ những thông số cần xác nhận theo model thực tế.

Hạng mục	Thông số tham khảo
Model	SN04-N
Loại cảm biến	Cảm biến tiệm cận cảm ứng từ
Kiểu dáng	Dạng vuông
Phương thức phát hiện	Cảm ứng điện từ
Đối tượng phát hiện	Kim loại
Output	NPN Normally Open (NO)
Số dây	3 dây DC
Nguồn	Khoảng 6–36VDC hoặc 10–30VDC tùy phiên bản
Khoảng cách phát hiện	Khoảng 4 mm; một số phiên bản 5 mm
Dòng output	Khoảng 200–300 mA tùy phiên bản
Tần số đáp ứng	Khoảng 200–600 Hz tùy phiên bản
Kích thước	Khoảng 18 × 18 × 34–36 mm
Dây	Thường khoảng 1–2 m tùy phiên bản
Vỏ	ABS/PBT hoặc vật liệu tương đương tùy nhà sản xuất
Đèn báo	LED
Kiểu lắp	Lắp vít
Ứng dụng	Limit, Home, phát hiện vị trí, đếm kim loại

ROKO công bố SN04-N với 10–30VDC, dòng 300mA, khoảng cách phát hiện 4 mm và dây 2 m; một nguồn khác công bố cấu hình 6–36VDC và 4 mm.

Một số phiên bản SN04-N khác được công bố với 10–30VDC, 200mA và khoảng cách 5 mm, cho thấy thông số cần được đối chiếu theo đúng nhà sản xuất trước khi thay thế cảm biến.

Màu dây thông dụng

Cấu hình 3 dây thường là:

Màu dây	Chức năng
Nâu	+VDC
Xanh dương	0V/GND
Đen	Output NPN

Cấu hình dây này được nhiều nguồn của SN04-N công bố.

---

4. Lợi ích khi đưa vào vận hành

Phát hiện vị trí không tiếp xúc

Không cần cơ cấu cơ khí chạm vào cảm biến.

Điều này giúp giảm hao mòn do tiếp xúc liên tục trong các máy chạy nhiều chu kỳ.

Thiết kế nhỏ gọn

Kích thước khoảng 18 × 18 mm giúp SN04-N dễ lắp trên các cơ cấu nhỏ, đặc biệt là:

• Ray trượt.
• Vít me.
• Bàn tuyến tính.
• Máy CNC mini.
• Máy in 3D.

Dễ kết nối PLC

Ngõ ra NPN có thể đưa về:

• PLC.
• Board CNC.
• Motion controller.
• Bộ đếm.
• Relay/interface phù hợp.

SN04-N được sử dụng trong các hệ thống máy công cụ và tự động hóa để phát hiện vị trí hoặc tạo tín hiệu điều khiển.

Phù hợp làm Home/Limit

Ví dụ trên một bàn trượt:

Limit X+

→ Bàn trượt chạy đến cuối hành trình
→ Kim loại đi vào vùng cảm ứng
→ SN04-N ON
→ Controller nhận tín hiệu
→ Motor dừng.

Tương tự có thể bố trí:

• X+ Limit.
• X− Limit.
• Y+ Limit.
• Y− Limit.
• Z+ Limit.
• Z− Limit.
• Home Sensor.

---

5. Đối tượng sử dụng phù hợp

Máy CNC

SN04-N có thể dùng làm:

• Limit X/Y/Z.
• Home sensor.
• Phát hiện vị trí bàn máy.
• Giới hạn hành trình.

Đây cũng là một trong những ứng dụng phổ biến của loại SN04-N NPN.

Máy in 3D

Có thể dùng để xác định:

• Vị trí Home.
• Điểm cuối hành trình.
• Vị trí bàn in.
• Vị trí trục X/Y/Z.

Module tuyến tính

Đặc biệt phù hợp với các module:

• Vít me.
• Bàn trượt.
• Linear rail.
• Linear actuator.

Máy tự động hóa

Dùng để phát hiện:

• Vị trí cơ cấu.
• Vị trí piston kim loại.
• Vị trí bàn máy.
• Vị trí sản phẩm kim loại.

Băng tải

Có thể dùng để phát hiện sản phẩm kim loại đi qua một vị trí xác định hoặc tạo tín hiệu đếm.

Máy đóng gói

Có thể phát hiện vị trí của các cơ cấu kim loại trong máy để đồng bộ chu trình.

---

6. Chính sách & cam kết

MYTECH cung cấp và tư vấn các loại:

• Cảm biến tiệm cận.
• Cảm biến inductive.
• Công tắc giới hạn không tiếp xúc.
• Cảm biến NPN/PNP.
• Cảm biến Home/Limit.
• Cảm biến cho CNC.
• Cảm biến cho module tuyến tính.
• Cảm biến cho máy tự động hóa.

Khi lựa chọn SN04-N, khách hàng nên xác nhận:

• NPN hay PNP.
• NO hay NC.
• Điện áp PLC.
• Khoảng cách phát hiện.
• Đối tượng cần phát hiện.
• Kích thước lắp đặt.
• Chiều dài dây.
• Tần số đáp ứng.

SN04-N = NPN + Normally Open, trong khi:

• SN04-N2 = NPN + Normally Closed
• SN04-P = PNP + Normally Open
• SN04-P2 = PNP + Normally Closed

ROKO công bố chính xác các biến thể này trong cùng dòng SN04.

---

7. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

Khi yêu cầu báo giá, khách hàng nên gửi:

Model → NPN/PNP → NO/NC → điện áp → khoảng cách phát hiện → kích thước → chiều dài dây.

Nếu đang thay thế cảm biến cũ, có thể gửi hình ảnh cảm biến và sơ đồ đấu dây để xác định đúng phiên bản.

---

8. Câu hỏi thường gặp (FAQ)

1. SN04-N là cảm biến gì?

SN04-N là cảm biến tiệm cận cảm ứng từ NPN thường mở, dùng để phát hiện vật kim loại mà không cần tiếp xúc.

2. SN04-N có phải cảm biến quang điện không?

Không. Về kỹ thuật, SN04-N là inductive proximity sensor, hoạt động bằng cảm ứng điện từ chứ không phát hiện vật bằng tia sáng.

3. SN04-N phát hiện được vật gì?

Chủ yếu dùng để phát hiện vật thể kim loại. Khoảng cách phát hiện phụ thuộc vật liệu và kích thước mục tiêu.

4. Khoảng cách phát hiện của SN04-N là bao nhiêu?

Phiên bản phổ biến được công bố khoảng 4 mm; một số nhà cung cấp ghi 5 mm. Vì vậy khi thay thế nên đối chiếu đúng model/datasheet.

5. SN04-N là NPN hay PNP?

SN04-N là NPN Normally Open.

Nếu cần PNP NO thì thường chọn SN04-P; NPN NC là SN04-N2.

6. SN04-N có mấy dây?

Thông thường có 3 dây DC:

Nâu = +V, xanh = 0V, đen = Output.

7. Có thể dùng SN04-N với PLC không?

Có, nếu ngõ vào PLC tương thích với NPN open-collector và điện áp/tải phù hợp. Cần kiểm tra sơ đồ đấu dây của PLC trước khi kết nối.

8. Có thể dùng SN04-N làm công tắc hành trình CNC không?

Có. Đây là một ứng dụng phổ biến của cảm biến tiệm cận NPN trong CNC và các cơ cấu tự động hóa.

9. SN04-N có cần chạm vào vật thể không?

Không. Đây là cảm biến không tiếp xúc.

10. Có thể phát hiện nhựa hoặc gỗ không?

Không bằng nguyên lý cảm ứng từ thông thường. SN04-N được thiết kế chủ yếu để phát hiện kim loại.

11. SN04-N và SN04-N2 khác nhau thế nào?

Cả hai đều là NPN, nhưng:

• SN04-N: Normally Open.
• SN04-N2: Normally Closed.

Khi vật kim loại xuất hiện, trạng thái output của hai loại sẽ thay đổi theo logic ngược nhau.

12. SN04-N và SN04-P khác nhau thế nào?

• SN04-N: NPN NO.
• SN04-P: PNP NO.

Việc chọn NPN hay PNP phải phù hợp với loại ngõ vào của PLC/controller.

13. Cảm biến có đèn báo không?

Có. Nhiều phiên bản SN04-N có LED báo trạng thái, giúp dễ kiểm tra cảm biến đang phát hiện vật thể hay chưa.

14. Có thể dùng SN04-N cho môi trường công nghiệp không?

Có thể dùng trong các ứng dụng tự động hóa thông thường, nhưng cần kiểm tra cấp bảo vệ, nhiệt độ, dầu/nước, rung động và khoảng cách lắp đặt của đúng phiên bản trước khi đưa vào môi trường khắc nghiệt.

---
