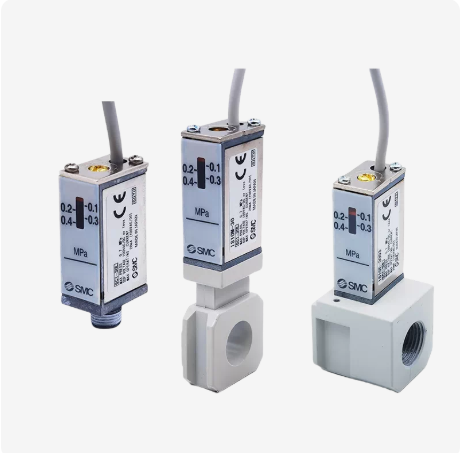

Công tắc áp suất SMC 3C-IS10-01S-6L IS10M-20/30/40-A IS10E PS1100-R06L

Công tắc áp suất SMC 3C-IS10-01S-6L, IS10M-20/30/40-A, IS10E, PS1100-R06L

Công tắc áp suất SMC IS10 là dòng pressure switch cơ khí sử dụng tiếp điểm reed switch, được thiết kế để phát hiện áp suất khí nén và xuất tín hiệu đóng/ngắt về mạch điều khiển. Dòng sản phẩm có thiết kế nhỏ gọn, độ bền cao, có thể tích hợp trực tiếp với hệ thống FRL của SMC và phù hợp cho nhiều ứng dụng giám sát áp suất trong máy tự động hóa.

Trong nhóm mã được sử dụng phổ biến có 3C-IS10-01S-6L, IS10M-20-A, IS10M-30-A, IS10M-40-A, IS10E và PS1100-R06L. Tuy nhiên, cần lưu ý rằng PS1100-R06L là công tắc áp suất điện tử thuộc dòng PS, khác về nguyên lý so với IS10 sử dụng reed switch.

---

1. Tổng quan nhanh sản phẩm

Thông tin	SMC IS10
Thương hiệu	SMC
Dòng sản phẩm	IS10
Loại	Pressure Switch / Reed Switch
Môi chất	Khí
Kiểu cảm biến	Công tắc áp suất cơ khí, tiếp điểm reed
Áp suất cài đặt	0,1–0,4 MPa hoặc 0,1–0,6 MPa
Tiếp điểm	1a
Công suất tiếp điểm tối đa	AC 2 VA / DC 2 W
Điện áp sử dụng	≤100 VAC/DC
Tuổi thọ	Khoảng 5 triệu chu kỳ
Nhiệt độ môi trường/lưu chất	-5 đến 60°C
Áp suất làm việc tối đa	0,7 MPa
Áp suất thử	1,0 MPa
Kết nối	Tùy model: R, Rc, G và các adapter
Dòng điện tối đa	50 mA tại 12–24 V; 40 mA tại 48 V; 20 mA tại 100 V

SMC công bố IS10 có tuổi thọ khoảng 5 triệu chu kỳ, đồng thời giảm khoảng 16% khối lượng và 11% kích thước so với IS1000.

---

2. Công tắc áp suất SMC IS10 là gì?

SMC IS10 là công tắc áp suất dùng để giám sát áp suất trong hệ thống khí nén. Khác với cảm biến áp suất điện tử, IS10 không chuyển đổi áp suất thành tín hiệu analog liên tục mà hoạt động theo nguyên lý ON/OFF.

Khi áp suất đạt đến mức cài đặt, tiếp điểm bên trong thay đổi trạng thái và gửi tín hiệu về:

• PLC.
• Relay.
• Bộ điều khiển máy.
• Mạch báo lỗi.
• Mạch liên động an toàn.
• Bộ điều khiển van điện từ.

Điểm đáng chú ý là IS10 sử dụng reed switch, vì vậy phù hợp với những ứng dụng cần một tín hiệu đóng/ngắt đơn giản thay vì cần đọc giá trị áp suất liên tục.

SMC phân loại IS10 là Pressure Switch/Reed Switch Type và hiện vẫn có trang sản phẩm chính thức cho dòng này.

---

3. Các model SMC IS10 phổ biến

3.1. SMC 3C-IS10-01S-6L

Mã 3C-IS10-01S-6L thuộc nhóm cấu hình IS10 với:

• Cổng ren R.
• Cổng kết nối 1/8.
• S: có seal.
• 6: dải cài đặt áp suất 0,1–0,6 MPa.
• L: dây dẫn dài 3 m.

Theo dữ liệu SMC cho model tương ứng IS10-01S-6L, dải cài đặt là 0,1–0,6 MPa và dây dẫn dài 3 m.

Ý nghĩa mã cơ bản

Ký hiệu	Ý nghĩa
IS10	Series công tắc áp suất
01	Cổng 1/8
S	Có seal
6	Dải cài đặt 0,1–0,6 MPa
L	Dây dẫn 3 m

Tiền tố 3C- xuất hiện trong một số mã/biến thể thị trường và danh mục cũ của SMC; khi đặt hàng nên đối chiếu trực tiếp mã đầy đủ trên thân thiết bị để tránh nhầm giữa cấu hình tiêu chuẩn và cấu hình đặc biệt.

---

4. SMC IS10M-20-A, IS10M-30-A, IS10M-40-A

IS10M là phiên bản công tắc áp suất IS10 có spacer, được thiết kế để lắp trong các hệ thống FRL dạng modular của SMC.

SMC xác nhận IS10M có thể kết nối với các cụm Modular F.R.L. và có các kích thước thân 20, 30, 40, 50, 60.

IS10M-20-A

• Body size: 20.
• Dải cài đặt tiêu chuẩn: 0,1–0,4 MPa.
• Dây dẫn tiêu chuẩn: 0,5 m.
• Phù hợp các cụm FRL kích thước tương ứng.
• Kết nối dạng modular.

SMC xác nhận model IS10M-20-A có dải cài đặt 0,1–0,4 MPa.

IS10M-30-A

• Body size: 30.
• Dải cài đặt tiêu chuẩn: 0,1–0,4 MPa.
• Có thể sử dụng trong các cụm FRL tương ứng như AC25/AC30.
• Thiết kế dạng spacer thuận tiện khi tích hợp vào hệ thống xử lý khí.

IS10M-40-A

• Body size: 40.
• Dải cài đặt tiêu chuẩn: 0,1–0,4 MPa.
• Dùng cho các cụm FRL kích thước lớn hơn.
• Phù hợp với hệ thống cần giám sát áp suất ngay tại cụm xử lý khí.

Bảng kích thước SMC cho biết IS10M-20-A, IS10M-30-A và IS10M-40-A lần lượt được sử dụng với các body FRL tương ứng.

---

5. SMC IS10E – công tắc áp suất có piping adapter

Nếu IS10M được thiết kế để tích hợp dạng modular với FRL thì IS10E là phiên bản Pressure Switch With Piping Adapter.

Cấu trúc này cho phép công tắc áp suất được lắp cùng adapter đường ống, phù hợp với các hệ thống cần đưa công tắc vào vị trí lấy áp cụ thể.

Ví dụ:

IS10E-20F02-6L-A

Thành phần	Ý nghĩa
IS10E	Pressure switch có piping adapter
20	Body size 20
F	Ren G
02	Cổng 1/4
6	Dải cài đặt 0,1–0,6 MPa
L	Dây 3 m
A	Cấu hình series mới

SMC xác nhận IS10E-20F02-6L-A sử dụng ren G, cổng 1/4, dải cài đặt 0,1–0,6 MPa và dây dài 3 m.

Một ví dụ khác là IS10E-3003, sử dụng body size 30, ren Rc và cổng 3/8. Model này thuộc phiên bản cũ và SMC ghi nhận đã ngừng sản xuất từ tháng 4/2011, được thay thế bởi series IS10E-A.

---

6. Thông số kỹ thuật SMC IS10

Thông số	Giá trị
Series	IS10
Kiểu	Pressure Switch / Reed Switch
Môi chất	Khí
Dải cài đặt	0,1–0,4 MPa / 0,1–0,6 MPa
Áp suất làm việc tối đa	0,7 MPa
Áp suất thử	1,0 MPa
Hysteresis	≤0,08 MPa
Độ lặp lại	≤±0,05 MPa
Kiểu tiếp điểm	1a
Công suất tiếp điểm	AC 2 VA / DC 2 W
Điện áp	≤100 VAC/DC
Dòng tối đa	50 mA tại 12–24 V; 40 mA tại 48 V; 20 mA tại 100 V
Nhiệt độ	-5 đến 60°C
Tuổi thọ	5 triệu chu kỳ
Dây tiêu chuẩn	0,5 m
Dây tùy chọn	3 m, 5 m
Cấp bảo vệ	Tương đương IP40

Các thông số trên được SMC công bố cho dòng IS10; dải áp suất và dây dẫn có thể thay đổi theo mã cấu hình cụ thể.

---

7. PS1100-R06L – công tắc áp suất điện tử SMC

Một mã khác trong danh sách là PS1100-R06L. Đây là điểm cần phân biệt rõ.

PS1100-R06L không thuộc IS10, mà thuộc dòng PS Series Air Checker / Electronic Pressure Switch của SMC.

Model này được thiết kế để kiểm tra áp suất chân không và áp suất dư, có LED báo trạng thái, đầu nối dạng plug-in cho fitting one-touch và đầu giảm cho ống Ø6.

Thông số PS1100-R06L

Thông số	Giá trị
Series	PS
Model	PS1100-R06L
Kiểu	Electronic Pressure Switch
Ứng dụng	Vacuum & residual pressure
Dải cài đặt	-0,1 đến 0,4 MPa
Áp suất tối đa	1 MPa
Môi chất	Không khí, khí không ăn mòn, khí không cháy
Nguồn	DC12–24V ±10%
Dòng tải	5–40 mA
Độ lặp lại	±1% F.S.
Hysteresis	≤4% F.S.
Nhiệt độ	0–60°C
Cổng	R06 – reducer Ø6
Dây	3 m
Báo trạng thái	LED đỏ

SMC cũng xác nhận PS1100-R06L có ngõ ra dành cho vacuum/residual pressure, cổng R06 Ø6 và dây dài 3 m.

---

8. So sánh IS10 và PS1100-R06L

Tiêu chí	IS10	PS1100-R06L
Nguyên lý	Reed switch cơ khí	Điện tử
Tín hiệu	ON/OFF	ON/OFF điện tử
Dải áp điển hình	0,1–0,4 / 0,1–0,6 MPa	-0,1–0,4 MPa
Vacuum	Không phải cấu hình chính	Có
LED	Không phải đặc trưng chính	Có
Lắp FRL modular	Có, với IS10M	Không phải mục đích chính
Piping adapter	IS10E	Không
Cổng Ø6	Tùy cấu hình	R06
Dây 3m	Có cấu hình L	Có
Ứng dụng	Giám sát áp suất khí nén	Air checker, vacuum/residual pressure

Vì vậy, nếu yêu cầu của hệ thống chỉ là áp suất đạt/không đạt, IS10 là lựa chọn phù hợp. Nếu cần kiểm tra chân không hoặc áp suất dư, PS1100 có lợi thế rõ rệt.

---

9. Ưu điểm khi sử dụng công tắc áp suất SMC IS10

Thiết kế nhỏ gọn

IS10 được SMC thiết kế nhỏ hơn và nhẹ hơn so với dòng IS1000 trước đó, giúp tiết kiệm không gian trong tủ máy và cụm xử lý khí.

Tuổi thọ cao

Tuổi thọ công bố khoảng 5 triệu chu kỳ, phù hợp với máy tự động hóa hoạt động liên tục.

Tích hợp FRL dễ dàng

IS10M có thể kết nối với hệ thống Modular F.R.L., cho phép giám sát áp suất ngay trên cụm lọc – điều áp – bôi trơn.

Tín hiệu ON/OFF đơn giản

Không cần bộ chuyển đổi analog nếu ứng dụng chỉ yêu cầu:

Có áp suất → ON
Không đủ áp suất → OFF

Điều này giúp đơn giản hóa phần PLC và wiring.

Nhiều lựa chọn cổng và dây

Tùy cấu hình có thể lựa chọn ren, dải áp suất, chiều dài dây và dạng adapter khác nhau.

---

10. Ứng dụng thực tế

Công tắc áp suất SMC IS10 có thể sử dụng trong:

• Máy lắp ráp tự động.
• Máy đóng gói.
• Máy cấp phôi.
• Hệ thống khí nén nhà máy.
• Cụm FRL.
• Máy CNC.
• Máy dập.
• Máy ép.
• Hệ thống kẹp khí nén.
• Xi lanh khí nén.
• Mạch kiểm tra áp suất.
• Mạch liên động an toàn.
• Kiểm tra mất áp suất.
• Giám sát áp suất đầu ra của bộ điều áp.

Ví dụ, trên một máy tự động, IS10 có thể được cài đặt để phát hiện:

Áp suất ≥ mức yêu cầu → cho phép máy chạy

Áp suất < mức yêu cầu → PLC phát cảnh báo và dừng chu trình

---

11. Cách lựa chọn IS10 phù hợp

Khi thay thế hoặc đặt mua công tắc áp suất SMC, không nên chỉ dựa vào tên IS10 mà cần kiểm tra toàn bộ mã.

Bước 1: Kiểm tra dải áp suất

Ví dụ:

• 0,1–0,4 MPa.
• 0,1–0,6 MPa.

Nếu hệ thống làm việc ở áp suất cao hơn dải cài đặt của công tắc, cần chọn cấu hình phù hợp.

Bước 2: Kiểm tra cổng ren

Có thể gặp:

• R.
• Rc.
• G.
• NPT ở các cấu hình phù hợp.

Bước 3: Kiểm tra chiều dài dây

Ví dụ:

• 0,5 m.
• 3 m.
• 5 m.

Mã L thường liên quan đến cấu hình dây 3 m trong các model IS10 được SMC công bố.

Bước 4: Kiểm tra kiểu lắp

• IS10 thông thường.
• IS10M: có spacer, dùng cho hệ thống modular FRL.
• IS10E: có piping adapter.

Bước 5: Kiểm tra tải điện

Đây là công tắc tiếp điểm công suất nhỏ. Không nên dùng trực tiếp để đóng tải lớn nếu vượt quá giới hạn tiếp điểm. Với tải lớn, nên sử dụng relay trung gian hoặc mạch giao tiếp phù hợp.

---

12. Một số lưu ý khi thay thế

Đối với các mã cũ như IS10M và IS10E, cần đặc biệt chú ý đến tình trạng sản xuất.

SMC hiện ghi nhận một số cấu hình IS10M/IS10E đời cũ đã ngừng sản xuất và có series thay thế. Ví dụ, IS10M-20-P đã được ghi nhận ngừng sản xuất từ 4/2011 và có dòng thay thế IS10M-A; một số cấu hình IS10E cũ cũng được thay thế bởi IS10E-A.

Do đó, khi khách hàng cần thay thế một model cũ, nên đối chiếu:

• Kích thước lắp đặt.
• Cổng ren.
• Dải áp suất.
• Chiều dài dây.
• Vị trí lắp.
• Kiểu tiếp điểm.
• Kích thước FRL.
• Mã thay thế chính thức của SMC.

Không nên tự động thay thế chỉ vì cùng tên IS10.

---

13. Câu hỏi thường gặp

IS10 SMC là cảm biến áp suất hay công tắc áp suất?

Về kỹ thuật, IS10 là pressure switch, sử dụng reed switch. Nó đưa ra tín hiệu đóng/ngắt khi áp suất đạt ngưỡng cài đặt, không phải cảm biến analog đo liên tục.

IS10M-20-A dùng để làm gì?

IS10M-20-A là công tắc áp suất có spacer, được thiết kế để tích hợp với các cụm modular FRL kích thước 20 của SMC. Dải cài đặt tiêu chuẩn của model này là 0,1–0,4 MPa.

IS10M-20, IS10M-30 và IS10M-40 khác nhau ở đâu?

Khác biệt chính là body size/kích thước kết nối với cụm FRL:

• IS10M-20 → size 20.
• IS10M-30 → size 30.
• IS10M-40 → size 40.

SMC quy định các kích thước này tương ứng với các body FRL khác nhau.

IS10E khác IS10M như thế nào?

IS10M được thiết kế dạng spacer để kết nối modular FRL, trong khi IS10E là phiên bản có piping adapter để lắp vào đường ống.

PS1100-R06L có thay thế trực tiếp IS10 được không?

Không nên mặc định như vậy. PS1100-R06L là electronic pressure switch, trong khi IS10 sử dụng reed switch. Hai dòng có nguyên lý, dải áp suất và cấu hình lắp đặt khác nhau.

PS1100-R06L có dùng cho chân không không?

Có. SMC xác định ngõ ra của PS1100-R06L dành cho vacuum và residual pressure, với dải cài đặt khoảng -0,1 đến 0,4 MPa.

Có thể dùng IS10 để điều khiển van điện từ không?

Có thể sử dụng tín hiệu ON/OFF của IS10 làm tín hiệu điều khiển logic cho PLC hoặc relay, sau đó PLC/relay điều khiển van điện từ. Tuy nhiên cần kiểm tra dòng và công suất tiếp điểm trước khi đấu trực tiếp.

---

14. Chính sách & cam kết khi cung cấp SMC IS10

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp các thiết bị khí nén và công tắc áp suất SMC phục vụ máy móc tự động hóa.

Cam kết

• Hỗ trợ kiểm tra mã sản phẩm trước khi đặt hàng.
• Tư vấn lựa chọn đúng dải áp suất.
• Kiểm tra cổng ren và kiểu lắp.
• Hỗ trợ đối chiếu model cũ – model thay thế.
• Hỗ trợ tư vấn đấu nối với PLC, relay và hệ thống điều khiển.
• Hỗ trợ xác định model dựa trên hình ảnh tem sản phẩm.

---

15. Thông tin đặt hàng

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

Hotline/Zalo: 0968 534 039
Email: haibang0710@gmail.com
Website: mytek.com.vn

Khi gửi yêu cầu báo giá, khách hàng nên cung cấp đầy đủ mã trên thân công tắc, ví dụ:

• 3C-IS10-01S-6L
• IS10M-20-A
• IS10M-30-A
• IS10M-40-A
• IS10E-…
• PS1100-R06L

Đối với các model có nhiều tùy chọn, chỉ cần sai một ký tự trong mã cũng có thể dẫn đến khác dải áp suất, cổng ren, chiều dài dây hoặc kiểu lắp. Vì vậy, MYTECH khuyến nghị gửi ảnh tem/mã sản phẩm nếu cần xác nhận model thay thế chính xác.

---
