Công tắc áp suất kỹ thuật số SMC ISE20-N-M5-L/ZSE20-N-M5-L/ZSE20F-NPM-M5-LA1

Công tắc áp suất kỹ thuật số SMC ISE20-N-M5-L / ZSE20-N-M5-L / ZSE20F-N-P-M-M5-LA1

1. Tổng quan nhanh sản phẩm

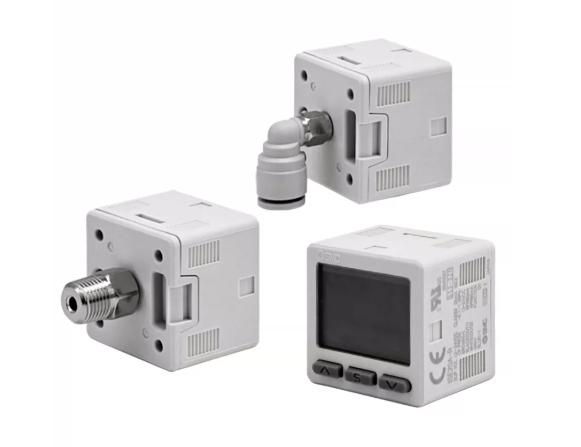

Công tắc áp suất kỹ thuật số SMC ISE20 / ZSE20 / ZSE20F là dòng 3-Screen Display High-Precision Digital Pressure Switch tích hợp cảm biến và mạch xử lý trong một thiết bị nhỏ gọn.

Sản phẩm cho phép đo áp suất, hiển thị giá trị trực tiếp trên màn hình và phát tín hiệu ON/OFF về PLC hoặc bộ điều khiển khi áp suất đạt ngưỡng cài đặt.

Dòng ISE20/ZSE20/ZSE20F được SMC thiết kế cho các ứng dụng khí nén tự động hóa, trong đó:

• ISE20: đo áp suất dương.
• ZSE20: đo áp suất chân không.
• ZSE20F: đo áp suất hỗn hợp, gồm cả vùng âm và dương.
• Ngõ ra có thể lựa chọn NPN hoặc PNP tùy mã.
• Kết nối cơ khí có tùy chọn ren M5 female.
• Phiên bản có hậu tố L sử dụng dây dẫn có đầu connector dài 2 m.
• Thiết bị có màn hình 3 tầng giúp quan sát giá trị đo và thông số cài đặt thuận tiện.

Đặc biệt, SMC công bố dòng ZSE20(F)/ISE20 có thời gian đáp ứng tối đa khoảng 1,5 ms, phù hợp với các hệ thống khí nén cần phát hiện trạng thái áp suất nhanh.

---

2. Sản phẩm này là gì và dùng để làm gì?

Công tắc áp suất kỹ thuật số SMC là gì?

SMC ISE20/ZSE20/ZSE20F là digital pressure switch hay công tắc áp suất kỹ thuật số.

Khác với đồng hồ áp suất thông thường chỉ dùng để quan sát, thiết bị này có thể:

Cảm nhận áp suất → hiển thị giá trị → so sánh với ngưỡng cài đặt → xuất tín hiệu ON/OFF.

Ví dụ, trong một hệ thống gắp chân không:

Vacuum Generator → Cốc hút → ZSE20 → PLC

Khi áp suất chân không đạt mức yêu cầu, ZSE20 có thể xuất tín hiệu về PLC để xác nhận sản phẩm đã được hút thành công.

Trong hệ thống khí nén:

Nguồn khí → Van điện từ → Xi lanh → ISE20 → PLC

ISE20 có thể giám sát áp suất và phát tín hiệu khi áp suất đạt hoặc vượt ngưỡng được thiết lập.

---

Phân biệt ISE20, ZSE20 và ZSE20F

Đây là điểm quan trọng khi lựa chọn sản phẩm.

Dòng	Loại áp suất	Dải áp suất định mức
ISE20	Áp suất dương	-0,1 đến 1,0 MPa
ZSE20	Áp suất chân không	0 đến -101 kPa
ZSE20F	Áp suất hỗn hợp	-100 đến +100 kPa

SMC xác định rõ ba dòng này theo loại áp suất cần đo. Vì vậy không nên thay thế ISE20 bằng ZSE20 hoặc ZSE20F chỉ dựa trên việc các thiết bị có hình dáng tương tự nhau.

---

3. Thông số kỹ thuật

Thông số chung

Thông số	ISE20	ZSE20	ZSE20F
Loại thiết bị	Digital Pressure Switch	Digital Vacuum Pressure Switch	Digital Compound Pressure Switch
Kiểu hiển thị	3 màn hình	3 màn hình	3 màn hình
Môi chất	Không khí, khí không ăn mòn/không cháy	Không khí, khí không ăn mòn/không cháy	Không khí, khí không ăn mòn/không cháy
Dải áp suất định mức	-0,1 đến 1,0 MPa	0 đến -101 kPa	-100 đến +100 kPa
Nguồn cấp	12–24 VDC ±10%	12–24 VDC ±10%	12–24 VDC ±10%
Dòng tiêu thụ	≤25 mA	≤25 mA	≤25 mA
Ngõ ra	NPN/PNP Open Collector	NPN/PNP Open Collector	NPN/PNP Open Collector
Số ngõ ra	1	1	1
Kết nối	M5 female tùy mã	M5 female tùy mã	M5 female tùy mã
Độ lặp lại	±0,2% F.S.	±0,2% F.S.	±0,2% F.S.
Độ chính xác hiển thị	khoảng ±2% F.S.	khoảng ±2% F.S.	khoảng ±2% F.S.
Thời gian đáp ứng	≤1,5 ms	≤1,5 ms	≤1,5 ms
Hiển thị	LCD 4 digit	LCD 4 digit	LCD 4 digit
Cấp bảo vệ	IP40	IP40	IP40

Các thông số trên được tổng hợp từ catalog SMC cho series ZSE20(F)/ISE20; thông số cụ thể có thể thay đổi theo cấu hình đầy đủ của mã sản phẩm.

Mã ISE20-N-M5-L

Với mã ISE20-N-M5-L:

• ISE20: loại đo áp suất dương.
• N: ngõ ra NPN open collector 1 output.
• M5: ren kết nối M5 female.
• L: dây dẫn có connector, chiều dài 2 m.
• Dải đo của ISE20: -0,1 đến 1,0 MPa.

Mã ZSE20-N-M5-L

Với ZSE20-N-M5-L:

• ZSE20: loại đo áp suất chân không.
• N: NPN open collector 1 output.
• M5: ren M5 female.
• L: dây dẫn có connector dài 2 m.
• Dải áp suất: 0 đến -101 kPa.

SMC hiện liệt kê chính xác mã ZSE20F-N-M5-L với cấu hình tương ứng cho ZSE20F, trong đó L là dây dẫn có connector dài 2 m.

Về mã ZSE20F-N-P-M-M5-LA1

Trong tiêu đề sản phẩm, mã này đôi khi được viết liền thành ZSE20F-NPM-M5-LA1. Khi đặt hàng nên đối chiếu lại full part number trên tem sản phẩm.

Cấu trúc mã của SMC tách riêng các trường:

• ZSE20F: áp suất hỗn hợp -100 đến +100 kPa.
• N: NPN open collector.
• P/M: tùy cấu hình đơn vị hiển thị.
• M5: ren M5 female.
• L: dây connector 2 m.
• A1: tùy chọn gá/lắp đặt.

Catalog SMC cho thấy mã hóa của ZSE20(F)/ISE20 được cấu thành theo từng trường áp suất, output, đơn vị, kiểu ren và tùy chọn. Vì vậy cần kiểm tra đúng từng ký tự khi thay thế thiết bị.

---

4. Lợi ích khi đưa vào vận hành

Hiển thị áp suất trực tiếp

Thiết bị sử dụng màn hình kỹ thuật số giúp người vận hành quan sát trực tiếp giá trị áp suất/vacuum.

Dòng ZSE20(F)/ISE20 sử dụng 3 màn hình, hỗ trợ hiển thị giá trị đo và các thông tin cài đặt rõ ràng hơn so với loại pressure switch đơn giản.

Cài đặt nhanh

SMC thiết kế giao diện theo hướng đơn giản hóa thao tác cài đặt.

Người dùng có thể thiết lập:

• Giá trị ngưỡng.
• Hysteresis.
• Chế độ ngõ ra.
• Thời gian trễ.
• Các thông số liên quan đến hiển thị.

SMC cũng giới thiệu chức năng Simple 3-step Setting, cho phép thiết lập ngưỡng và hysteresis trực tiếp trong quá trình hiển thị giá trị.

Đáp ứng nhanh

Thời gian đáp ứng có thể đạt 1,5 ms hoặc thấp hơn, giúp thiết bị phù hợp với những cơ cấu cần xác nhận áp suất nhanh.

Ví dụ:

• Xác nhận hút sản phẩm.
• Xác nhận áp suất xi lanh.
• Kiểm tra mất áp.
• Phát hiện rò rỉ hoặc tụt chân không.
• Điều khiển trình tự máy.

Kích thước nhỏ gọn

Với kết nối M5, thiết bị thích hợp với các cụm khí nén nhỏ, cụm gắp chân không và các hệ thống máy có không gian lắp đặt hạn chế.

Dễ kết nối PLC

Phiên bản NPN/PNP cho phép lựa chọn theo cấu trúc I/O của bộ điều khiển.

Khi lựa chọn cần kiểm tra:

NPN hay PNP → điện áp PLC → sơ đồ đấu dây → tải cho phép của ngõ ra.

Không nên chỉ dựa vào việc cùng là mã SMC để đấu trực tiếp mà bỏ qua loại output.

---

5. Đối tượng sử dụng phù hợp

Công tắc áp suất SMC ISE20/ZSE20/ZSE20F phù hợp với nhiều hệ thống tự động hóa sử dụng khí nén và chân không.

Hệ thống khí nén

ISE20 có thể sử dụng để:

• Giám sát áp suất đường khí.
• Kiểm tra áp suất cấp cho van và cơ cấu chấp hành.
• Xác nhận áp suất trước khi máy thực hiện một chu trình.
• Phát hiện tình trạng tụt áp.
• Kiểm soát điều kiện vận hành của cơ cấu khí nén.

Hệ thống chân không

ZSE20 đặc biệt phù hợp với:

• Máy gắp sản phẩm bằng giác hút.
• Vacuum ejector.
• Robot pick & place.
• Máy đóng gói.
• Máy lắp ráp linh kiện.
• Hệ thống cấp phôi tự động.
• Cơ cấu hút PCB, linh kiện điện tử và sản phẩm công nghiệp.

Ví dụ:

Vacuum Ejector → Cốc hút → ZSE20 → PLC

Khi chân không đạt ngưỡng, ZSE20 gửi tín hiệu về PLC để xác nhận đã hút được sản phẩm.

Hệ thống cần đo áp suất âm và dương

ZSE20F phù hợp hơn khi áp suất trong hệ thống có thể thay đổi qua cả hai phía của áp suất khí quyển, với dải đo -100 đến +100 kPa.

---

6. Chính sách & cam kết

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH cung cấp các thiết bị cảm biến và công tắc áp suất SMC phục vụ hệ thống tự động hóa công nghiệp.

Cam kết sản phẩm

• Cung cấp đúng model theo yêu cầu.
• Hỗ trợ kiểm tra mã sản phẩm trước khi đặt hàng.
• Tư vấn lựa chọn ISE20, ZSE20 hoặc ZSE20F theo loại áp suất.
• Tư vấn NPN/PNP phù hợp với PLC.
• Hỗ trợ kiểm tra ren M5, dây connector và tùy chọn lắp đặt.
• Hỗ trợ kỹ thuật trong quá trình thay thế và đấu nối.

Lưu ý: Với thiết bị SMC, chỉ một ký tự khác trong part number cũng có thể làm thay đổi loại áp suất, output, kiểu ren, đơn vị hiển thị hoặc phụ kiện. Vì vậy nên cung cấp đầy đủ mã trên tem khi yêu cầu báo giá hoặc thay thế.

---

7. Thông tin đặt hàng

Để được tư vấn và báo giá SMC ISE20-N-M5-L, ZSE20-N-M5-L, ZSE20F và các mã tương đương, khách hàng có thể liên hệ:

CÔNG TY TNHH THIẾT BỊ TỰ ĐỘNG HOÁ MYTECH

• Hotline/Zalo: 0968 534 039
• Email: haibang0710@gmail.com
• Website: mytek.com.vn

Khi gửi yêu cầu, nên cung cấp:

1. Mã SMC đầy đủ trên thân thiết bị.
2. Loại áp suất cần đo: dương, chân không hay hỗn hợp.
3. NPN hoặc PNP.
4. Kiểu ren/kết nối.
5. Chiều dài dây hoặc loại connector.
6. Số lượng cần mua.

MYTECH có thể hỗ trợ kiểm tra mã tương đương và cấu hình phù hợp trước khi đặt hàng.

---

8. Câu hỏi thường gặp (FAQ)

ISE20 và ZSE20 khác nhau như thế nào?

ISE20 dùng cho áp suất dương, trong khi ZSE20 dùng cho áp suất chân không. ZSE20F là loại áp suất hỗn hợp, có thể đo cả vùng âm và dương.

ZSE20-N-M5-L dùng để đo chân không phải không?

Đúng. ZSE20-N-M5-L là phiên bản đo áp suất chân không, dải định mức 0 đến -101 kPa, ngõ ra NPN và kết nối ren M5.

ISE20-N-M5-L có dùng cho hệ thống khí nén không?

Có. ISE20 được thiết kế cho đo áp suất dương trong hệ thống khí nén, với dải định mức lên đến 1,0 MPa.

ZSE20F dùng trong trường hợp nào?

ZSE20F phù hợp khi cần đo áp suất hỗn hợp, tức áp suất có thể nằm ở cả vùng âm và dương, với dải -100 đến +100 kPa.

Mã N trên SMC ISE20/ZSE20 có nghĩa là gì?

N là NPN open collector 1 output. SMC cũng có phiên bản P tương ứng với PNP open collector 1 output.

Mã M5 nghĩa là gì?

M5 là cổng ren cái M5 (M5 female thread) dùng để kết nối đường áp suất với thiết bị.

Mã L nghĩa là gì?

Trong cấu hình được tra cứu, L là dây dẫn có connector, chiều dài 2 m.

Công tắc áp suất này có thể kết nối PLC không?

Có. Ngõ ra transistor NPN hoặc PNP có thể sử dụng để truyền tín hiệu ON/OFF về PLC, tùy cấu hình và sơ đồ đấu dây của hệ thống.

Có thể thay ZSE20 bằng ISE20 không?

Không nên thay trực tiếp. Hai dòng có dải áp suất và mục đích đo khác nhau. Cần xác định hệ thống đang đo áp suất dương hay chân không trước khi lựa chọn.

Có cần kiểm tra toàn bộ mã sản phẩm khi thay thế không?

Có. Ngoài model ISE20/ZSE20/ZSE20F, các ký tự phía sau xác định output, đơn vị, kiểu ren, dây dẫn và tùy chọn. SMC có nhiều biến thể rất gần nhau về hình thức nhưng khác cấu hình điện hoặc cơ khí.

---
