Các van điện từ chính hãng SMC VQD1151/VQD1121W/U/V-5L/5M/5LO/5MO-M5-Q hiện có sẵn trong kho.

Van điện từ chính hãng SMC VQD1151/VQD1121W/U/V-5L/5M/5LO/5MO-M5-Q – Có sẵn trong kho

1. Tổng quan nhanh sản phẩm

SMC VQD1000 Series là dòng van điện từ khí nén 4 cổng, tác động trực tiếp kiểu poppet (Direct Operated Poppet Type), được thiết kế cho các hệ thống tự động hóa yêu cầu van nhỏ gọn, đáp ứng nhanh và hoạt động ổn định.

Các model trong nhóm sản phẩm gồm:

VQD1151 – loại Base Mounted

VQD1121 – loại Body Ported / Single Unit

cùng các tùy chọn:

Standard / Vacuum / Large Flow / Large Flow Vacuum

và kiểu kết nối điện:

5L / 5M / 5LO / 5MO

Cổng khí của các phiên bản được nêu là:

M5 × 0,8

Điện áp:

24VDC với mã 5.

SMC mô tả VQD1000 là 4 Port Solenoid Valve, Direct Operated Poppet Type, có đặc điểm đáp ứng tốc độ cao, thời gian phản hồi ổn định và có thể sử dụng trong ứng dụng chân không.

2. Sản phẩm này là gì và dùng để làm gì?

Van điện từ SMC VQD là gì?

VQD1000 là van điện từ dùng để điều khiển hướng dòng khí trong hệ thống khí nén.

Với cấu hình single type, van có:

4 cổng + 1 coil + 2 trạng thái chuyển mạch

Sơ đồ ứng dụng cơ bản:

PLC
 │
 ▼
VQD1151 / VQD1121
 │
 ├──── A ────┐
 │           │
 │        Xi lanh
 │           │
 └──── B ────┘

Van thay đổi đường khí giữa các cổng để điều khiển actuator.

VQD1151 và VQD1121 khác nhau thế nào?

Đây là điểm quan trọng khi lựa chọn.

VQD1151

Base Mounted

Van được lắp trên sub-plate/manifold.

SMC xác nhận VQD1151 có Body Type = 5 – Base Mounted.

VQD1121

Body Ported (Single Unit)

Van có thể sử dụng như một van độc lập, với cổng khí được bố trí trên thân.

SMC xác nhận VQD1121 có Body Type = 2 – Body Ported (Single Unit).

VQD là van 4/2

Khác với dòng SY3120 mà bạn đã đưa trước đó, VQD1000 thuộc:

4-port solenoid valve

SMC thể hiện các cổng làm việc:

• P – Supply
• A
• B
• R/Exhaust

trong cấu trúc van VQD.

Nguyên lý hoạt động

Khi coil chưa cấp điện:

Van ở vị trí ban đầu
       ↓
Đường khí A/B theo trạng thái mặc định

Khi cấp:

24VDC

coil tác động lên cơ cấu poppet và thay đổi đường khí.

SMC sử dụng thiết kế direct operated poppet, thay vì cấu trúc spool thông thường.

Vì sao thiết kế poppet có ưu điểm?

SMC cho biết van VQD có:

không có sliding seals ở main valve

nhờ đó có thể đáp ứng:

• Tốc độ cao.
• Thời gian đáp ứng ổn định.
• Có thể phát triển cấu hình non-oil.
• Có khả năng sử dụng trong vacuum.
• Không xả ra ngoài khí quyển ở cấu trúc được SMC mô tả.

3. Thông số kỹ thuật

SMC xác nhận VQD1000 có các tùy chọn Standard, Vacuum, For Large Flow và For Large Flow, Vacuum, cùng các kiểu kết nối L/LO/M/MO.

VQD1121

Ví dụ:

VQD1121-5M-M5

Thông tin SMC:

• Single Type.
• Body Ported.
• Standard.
• 24VDC.
• M-type plug connector with lead wire.
• M5 thread.

VQD1151

Ví dụ:

VQD1151-5M-M5

Thông tin:

• Single Type.
• Base Mounted.
• Standard.
• 24VDC.
• M-type plug connector with lead wire.
• M5 thread.

Giải thích mã sản phẩm

VQD

Series van điện từ VQD.

1

Thuộc cấu hình VQD1000.

1

Trong cấu hình được SMC công bố, phần body/type xác định kiểu single/base/body ported tùy vị trí mã.

Do cấu trúc ordering code khá chi tiết, khi đặt hàng nên sử dụng full part number thay vì tự ghép từng ký tự.

1121

VQD1121

Là cấu hình:

Single Type + Body Ported.

1151

VQD1151

Là:

Single Type + Base Mounted.

Ý nghĩa Standard / Vacuum / Large Flow

Không có option

Standard

Ví dụ:

VQD1151-5M-M5

SMC ghi Valve Option = Standard.

V

For Vacuum

Ví dụ:

VQD1151V-5L

SMC xác nhận:

Valve Option = V – For Vacuum.

Đây là cấu hình dành cho ứng dụng chân không.

U

For Large Flow

Trong ordering code của VQD1000:

U = For Large Flow.

W

For Large Flow, Vacuum

SMC xác nhận:

W = For Large Flow, Vacuum.

Do đó:

Standard
   ↓
VQD1151

Vacuum
   ↓
VQD1151V

Large Flow
   ↓
VQD1151U

Large Flow + Vacuum
   ↓
VQD1151W

Ý nghĩa 5L / 5M / 5LO / 5MO

5

24VDC

SMC xác nhận rated voltage 5 = 24 VDC.

L

L-type Plug Connector + Lead Wire

Đồng thời có:

Light/Surge Voltage Suppressor.

Ví dụ:

VQD1151-5L

LO

L-type Plug Connector – Without Connector

và có:

Light/Surge Voltage Suppressor.

M

M-type Plug Connector + Lead Wire

và có:

Light/Surge Voltage Suppressor.

Ví dụ:

VQD1151-5M-M5

MO

M-type Plug Connector – Without Connector

và có:

Light/Surge Voltage Suppressor.

Điểm cần lưu ý:

MO không đồng nghĩa với “không có mạch bảo vệ”.

Theo bảng SMC, MO vẫn có light/surge voltage suppressor.

M5

M5 × 0,8

Đây là cổng kết nối khí.

Các cấu hình VQD1121/VQD1151 với M5 được SMC xác nhận trong catalogue.

Q

CE/UKCA-compliant

SMC xác nhận option Q là:

CE/UKCA-compliant trong catalogue VQD1000.

Ví dụ:

VQD1151-5L-M5-Q

là một cấu hình có hậu tố Q.

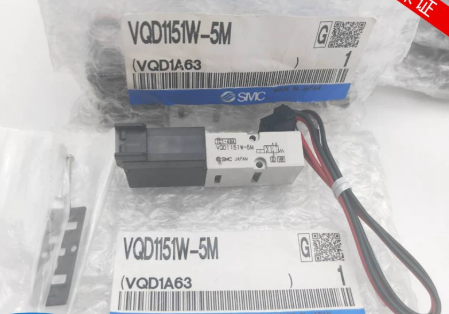

VQD1151W

Một ví dụ chính thức:

VQD1151W-5M-X16-Q

SMC xác nhận:

• Single.
• Base Mounted.
• W = Large Flow + Vacuum.
• 24VDC.
• M-type connector with lead wire.
• Light/Surge suppressor.
• X16 = fluid-contact part oil-free.
• Q = CE compliant.

Đây là cấu hình chuyên biệt hơn so với VQD1151 tiêu chuẩn.

VQD1121W

Ví dụ:

VQD1121W-5M-M5

SMC xác nhận:

• Single Type.
• Body Ported.
• Large Flow + Vacuum.
• 24VDC.
• M-type connector with lead wire.
• M5.

VQD1151V

Ví dụ:

VQD1151V-5L

SMC xác nhận:

• Single.
• Base Mounted.
• V = Vacuum.
• 24VDC.
• L-type connector with lead wire.
• Light/Surge suppressor.

Lưu lượng

SMC công bố thông số flow của VQD1000 theo sonic conductance C, critical pressure ratio b và Cv.

Ví dụ với M5:

Standard – VQD1121/VQD1151

Large Flow / Vacuum – U/W

Các giá trị cụ thể thay đổi theo chiều dòng và cấu hình van.

M5 có lưu lượng lớn không?

M5 là cổng nhỏ nên VQD1000 phù hợp với các cơ cấu nhỏ và mạch khí compact.

Nếu cần lưu lượng cao hơn:

VQD1121U / VQD1151U

hoặc:

VQD1121W / VQD1151W

có thể phù hợp hơn, tùy yêu cầu ứng dụng.

4. Lợi ích khi đưa vào vận hành

Tốc độ đáp ứng cao

SMC thiết kế VQD với mục tiêu high speed và phản hồi ổn định.

Kết cấu Direct Operated

Không cần cơ cấu pilot riêng để tác động van chính.

Thiết kế poppet

Không dùng sliding seal ở main valve theo mô tả của SMC.

Dùng được trong vacuum

Có cấu hình chuyên dụng V và W.

Có phiên bản lưu lượng lớn

U và W dành cho ứng dụng yêu cầu lưu lượng cao hơn.

Không xả ra khí quyển

SMC nêu đặc điểm này trong cấu trúc VQD.

Nhiều kiểu electrical entry

Có:

L / LO / M / MO

giúp lựa chọn theo cách đi dây.

Có light/surge suppressor

Các cấu hình L/M/LO/MO được SMC mô tả có mạch chống surge và đèn chỉ thị.

Có thể lắp manifold

VQD có manifold:

VV4QD12 / VV4QD15.

Có thể lắp độc lập

VQD1121 là loại:

Body Ported – Single Unit.

Tiết kiệm không gian

Kích thước VQD1000 phù hợp với các cụm valve nhỏ.

Phù hợp tự động hóa tốc độ cao

Đặc biệt với các cơ cấu cần chuyển mạch nhanh.

Có tùy chọn oil-free

SMC cung cấp option X16 cho cấu hình phù hợp.

5. Đối tượng sử dụng phù hợp

Nhà chế tạo máy OEM

Tích hợp VQD vào các cụm điều khiển khí nén nhỏ gọn.

Máy Pick & Place

Điều khiển các actuator nhỏ tốc độ cao.

Máy lắp ráp

Điều khiển cơ cấu đẩy/kẹp/định vị.

Máy đóng gói

Điều khiển các cơ cấu khí nén theo chu kỳ.

Máy cấp phôi

Điều khiển cơ cấu đẩy và chặn.

Máy điện tử

Phù hợp các cơ cấu compact.

Hệ thống vacuum

Dùng các option V/W phù hợp.

Dây chuyền tự động hóa

Có thể sử dụng độc lập hoặc theo manifold.

Đơn vị bảo trì

Thay thế VQD1000 cũ theo đúng full code.

6. Chính sách & cam kết

MYTEK hỗ trợ xác định đúng SMC VQD1121/VQD1151 theo:

• Body Ported hoặc Base Mounted.
• Standard / Vacuum / Large Flow / Large Flow Vacuum.
• 24VDC.
• L/M/LO/MO.
• M5.
• Có/không CE/UKCA.
• Manifold.
• Oil-free hoặc option đặc biệt.

Một số cấu hình SMC đã được xác nhận:

VQD1121-5M-M5 – Body Ported, Standard, 24VDC, M-type connector with lead wire, M5.

VQD1151-5M-M5 – Base Mounted, Standard, 24VDC, M-type connector with lead wire, M5.

VQD1151V-5L – Base Mounted, Vacuum, 24VDC, L-type connector with lead wire.

VQD1151W-5M-X16-Q – Base Mounted, Large Flow + Vacuum, 24VDC, oil-free wetted part, CE/UKCA.

Lưu ý: Chuỗi VQD1151/VQD1121W/U/V-5L/5M/5LO/5MO-M5-Q là nhiều biến thể, không phải một mã sản phẩm duy nhất.

Khi đặt hàng nên gửi:

Full part number + số lượng + ảnh van cũ nếu là hàng thay thế.

7. Thông tin đặt hàng

MYTEK – Thiết bị tự động hóa

Website: mytek.com.vn

Tình trạng: Hiện có sẵn trong kho theo thông tin sản phẩm.

Khi đặt hàng, vui lòng cung cấp:

Mã sản phẩm đầy đủ + số lượng

Ví dụ:

SMC VQD1151-5M-M5-Q – 5 chiếc

SMC VQD1151V-5L-M5-Q – 5 chiếc

SMC VQD1121W-5M-M5-Q – 10 chiếc

SMC VQD1151W-5MO-M5-Q – 10 chiếc

Nếu chưa rõ mã, gửi ảnh tem van + ảnh connector + ảnh cổng khí để đối chiếu trước khi đặt.

8. Câu hỏi thường gặp (FAQ)

VQD SMC là gì?

VQD1000 là dòng van điện từ 4 cổng, tác động trực tiếp kiểu poppet của SMC.

VQD1151 là gì?

VQD1151 là VQD1000 dạng Base Mounted, Single Type.

VQD1121 là gì?

VQD1121 là VQD1000 dạng Body Ported, Single Unit.

VQD1121 và VQD1151 khác nhau thế nào?

• VQD1121: Body Ported.
• VQD1151: Base Mounted.

VQD là van 4/2 không?

Đúng về chức năng của cấu hình 4-port single type.

VQD có mấy coil?

Cấu hình 1 là Single Type, tức một coil.

VQD có dùng cho xi lanh tác động kép không?

Có thể sử dụng trong mạch điều khiển actuator phù hợp.

VQD1121 có thể dùng độc lập không?

Có. Đây là Body Ported Single Unit.

VQD1151 có dùng manifold không?

Có. VQD1151 là Base Mounted và có thể sử dụng với manifold phù hợp.

VQD1000 có manifold nào?

SMC liệt kê:

VV4QD12 và VV4QD15.

VQD dùng điện áp bao nhiêu?

Mã 5 = 24VDC.

Có phiên bản 12VDC không?

Catalogue VQD1000 liệt kê 6 = 12VDC ở ordering code.

5L là gì?

24VDC + L-type plug connector, with lead wire, có light/surge suppressor.

5LO là gì?

24VDC + L-type plug connector, without connector, có light/surge suppressor.

5M là gì?

24VDC + M-type plug connector, with lead wire, có light/surge suppressor.

5MO là gì?

24VDC + M-type plug connector, without connector, có light/surge suppressor.

M và MO khác nhau thế nào?

M có dây dẫn; MO không kèm connector.

L và LO khác nhau thế nào?

L có dây dẫn; LO không kèm connector.

VQD1121 có cổng M5 không?

Có.

VQD1151 có cổng M5 không?

Có.

M5 là ren bao nhiêu?

M5 × 0,8.

V là gì?

For Vacuum.

U là gì?

For Large Flow.

W là gì?

For Large Flow, Vacuum.

VQD1151V có dùng vacuum được không?

Có, đây chính là cấu hình For Vacuum.

VQD1151W có dùng vacuum được không?

Có, đồng thời là loại Large Flow + Vacuum.

VQD1121W có dùng vacuum được không?

Có. W là Large Flow + Vacuum.

VQD1151 không có V/W có dùng vacuum được không?

SMC ghi V/W là các option dành cho vacuum; vì vậy không nên mặc định bản Standard tương đương bản Vacuum.

U và W khác nhau thế nào?

• U = Large Flow
• W = Large Flow + Vacuum

V và W khác nhau thế nào?

• V = Vacuum
• W = Large Flow + Vacuum

Q là gì?

CE/UKCA-compliant.

VQD có LED không?

Các cấu hình L/M/LO/MO được SMC mô tả có Light/Surge Voltage Suppressor.

VQD có chống surge không?

Có ở các cấu hình electrical entry tương ứng.

VQD có thể dùng trong vacuum pick & place không?

Có, với configuration phù hợp như V/W.

VQD có phù hợp robot không?

Có.

VQD có phù hợp Pick & Place không?

Có.

VQD có phù hợp máy lắp ráp không?

Có.

VQD có phù hợp máy đóng gói không?

Có.

VQD có phù hợp máy cấp phôi không?

Có.

VQD có phù hợp máy điện tử không?

Có.

VQD có phù hợp hệ thống tự động hóa tốc độ cao không?

Có; SMC nhấn mạnh đặc tính high speed, stable response time.

VQD có phải van pilot-operated không?

Không. Đây là Direct Operated Poppet Type.

VQD có dùng spool valve không?

Cấu trúc chính được SMC mô tả là poppet type, không phải spool valve truyền thống.

VQD có sliding seal không?

SMC nêu main valve không có sliding seals.

Ưu điểm của không có sliding seal là gì?

Giúp đạt đáp ứng nhanh, ổn định và hỗ trợ các cấu hình đặc biệt như oil-free.

VQD có thể dùng oil-free không?

Có cấu hình Made to Order X16 – Fluid-Contact Part: Oil-Free.

VQD1151W-5M-X16-Q là gì?

Base mounted, Large Flow + Vacuum, 24VDC, M connector có dây, oil-free fluid-contact parts, CE/UKCA.

VQD1151V-5L là gì?

Base mounted, Vacuum, 24VDC, L connector có dây và light/surge suppressor.

VQD1121W-5M-M5 là gì?

Body ported, Large Flow + Vacuum, 24VDC, M connector có dây, M5.

VQD1151-5M-M5 là gì?

Base mounted, Standard, 24VDC, M connector có dây, M5.

VQD có dùng M5 không?

Có.

VQD có dùng fitting One-Touch không?

Bản M5 là ren. Muốn One-Touch cần sử dụng fitting/adapter tương ứng ở phía ngoài.

VQD có thể nối với KQ2S không?

Có nếu chọn KQ2S đúng chuẩn ren và tubing.

VQD có thể nối với KQ2S04-M5 không?

Có trong trường hợp cổng M5 và sử dụng tubing Ø4 mm.

VQD có thể nối với KQ2S06-M5 không?

Có nếu đường ống Ø6 mm được yêu cầu và fitting phù hợp.

VQD có thể dùng AS speed controller không?

Có.

VQD có thể dùng AS1311F không?

Có trong cùng mạch khí nén.

VQD có thể dùng AS2311F không?

Có.

VQD có thể dùng AS3311F không?

Có nếu lưu lượng phù hợp.

VQD có thể dùng ASP không?

Có.

VQD có thể dùng RB shock absorber không?

Có trong cùng hệ thống; RB đảm nhiệm giảm chấn.

VQD có thể dùng JA floating joint không?

Có trong cùng hệ thống; JA xử lý liên kết cơ khí.

VQD có thể dùng cảm biến SME-8 không?

Có trong cùng hệ thống nếu sensor lắp trên actuator tương thích.

VQD có thể dùng cảm biến SMC D-M9 không?

Có nếu actuator và sensor tương thích.

VQD có thể dùng ZSE20B không?

Có trong cùng hệ thống; ZSE20B đo áp suất/vacuum, VQD điều khiển van.

VQD có thể dùng ZFC100/200 không?

Có trong cùng hệ thống vacuum nếu cấu hình phù hợp.

VQD có thể dùng ZH vacuum generator không?

Có trong hệ thống vacuum phù hợp.

VQD có thể dùng cốc hút ZP/ZP3 không?

Có trong cùng hệ thống vacuum.

VQD có thể dùng ZPT không?

Có trong hệ thống vacuum phù hợp.

VQD có phải vacuum generator không?

Không.

VQD có phải vacuum filter không?

Không.

VQD có phải vacuum pad không?

Không.

VQD có phải pressure sensor không?

Không.

VQD có phải flow controller không?

Không.

VQD có phải speed controller không?

Không.

VQD có phải check valve không?

Không.

VQD có phải quick exhaust valve không?

Không.

VQD có phải silencer không?

Không.

VQD có phải regulator không?

Không.

VQD có phải fitting không?

Không.

VQD có phải shock absorber không?

Không.

VQD có phải floating joint không?

Không.

VQD và SY3120 giống nhau không?

Không hoàn toàn.

• SY3120: 5-port, 2-position, single solenoid.
• VQD1000: 4-port, direct-operated poppet.

Cả hai đều là van điện từ khí nén nhưng thuộc series và cấu trúc khác nhau.

VQD và SY3120 có thể thay thế nhau không?

Không nên thay trực tiếp chỉ dựa trên điện áp hoặc kích thước. Phải kiểm tra sơ đồ khí và piping.

VQD và SYJ3130 có giống nhau không?

Không, khác series và cấu trúc.

VQD có thể thay SYJ3140 không?

Không nên thay trực tiếp.

VQD có thể thay SY5220 không?

Không nên thay trực tiếp.

VQD có thể thay SY5420 không?

Không nên thay trực tiếp.

VQD có thể thay VK332 không?

Không nên thay trực tiếp nếu chưa kiểm tra sơ đồ và thông số.

VQD có phù hợp xi lanh nhỏ không?

Có, đặc biệt với cổng M5.

VQD có phù hợp xi lanh lớn không?

Cần kiểm tra lưu lượng; nếu actuator lớn có thể cần dòng VQD lớn hơn hoặc valve khác.

VQD có phù hợp actuator tốc độ cao không?

Có, SMC thiết kế để đạt đáp ứng nhanh và ổn định.

VQD có cần pilot air không?

Không theo thiết kế Direct Operated.

VQD có thể hoạt động ở áp suất thấp không?

Thiết kế direct-operated giúp phù hợp ứng dụng áp suất thấp hơn so với nhiều pilot valve, nhưng giới hạn cụ thể phải lấy theo full model.

VQD có thể sử dụng vacuum không?

Có ở cấu hình V/W.

VQD có dùng được áp suất dương không?

Có ở cấu hình Standard và các cấu hình phù hợp.

VQD có dùng được cho air pressure 0,5 MPa không?

Cần kiểm tra đúng operating pressure của full model trước khi xác nhận.

VQD có dùng cho vacuum -100 kPa không?

Dòng VQD có cấu hình vacuum, nhưng mức vacuum tối đa phải kiểm tra theo full model/ứng dụng cụ thể; không nên suy ra chỉ từ việc model có chữ V/W.

VQD có thể dùng cho khí sạch không?

Có.

VQD có phù hợp hệ thống clean air không?

Có, và có option oil-free cho một số cấu hình.

Có phiên bản non-oil không?

Có Made to Order.

VQD có phù hợp môi trường bụi không?

Cần xử lý khí và môi trường phù hợp.

VQD có phù hợp môi trường dầu không?

Cần xác nhận compatibility của đúng cấu hình.

VQD có phù hợp hóa chất không?

Cần xem option vật liệu/compatibility; không nên mặc định.

VQD có phù hợp môi trường chân không không?

Có với option V/W.

VQD có phù hợp phòng sạch không?

Cần chọn đúng specification; bản tiêu chuẩn không nên mặc định là cleanroom product.

VQD có cần filter khí không?

Nên sử dụng khí nén sạch để bảo vệ van.

VQD có thể bị kẹt không?

Có thể nếu khí có bụi/tạp chất hoặc điều kiện vận hành không phù hợp.

Vì sao VQD không chuyển?

Kiểm tra:

• 24VDC.
• Connector.
• Coil.
• Nguồn khí.
• Manual condition.
• Đường ống.
• Tạp chất.

Vì sao coil có điện nhưng van không chuyển?

Có thể do coil/connector, áp suất, van bị kẹt hoặc vấn đề cơ khí.

Vì sao van hoạt động chập chờn?

Có thể do điện áp không ổn định hoặc tiếp điểm/connector kém.

Vì sao actuator không chạy dù VQD có điện?

Kiểm tra:

• Piping.
• P/A/B/Exhaust.
• Pressure.
• Tubing.
• Cylinder.
• Speed controller.

Có thể test VQD bằng manual không?

Cấu hình van có manual mechanism tùy model; cần xem full code.

VQD có manual override không?

Có các cấu hình manual mechanism tương ứng trong dòng VQD1000, nhưng phải xem full ordering code.

VQD có LED không?

Có ở cấu hình electrical entry có light/surge.

VQD có bảo vệ surge không?

Có ở L/M/LO/MO theo ordering table.

VQD có dùng điện 24VDC trực tiếp từ PLC không?

Có nếu output PLC đáp ứng đúng yêu cầu coil.

VQD có dùng relay output PLC không?

Có.

VQD có dùng transistor output PLC không?

Có nếu điện áp/dòng phù hợp.

VQD có phù hợp tủ điện 24VDC không?

Có.

VQD có dùng 110VAC không?

Không với mã 5; mã 5 là 24VDC.

VQD có dùng 220VAC không?

Không với mã 5.

VQD có phiên bản 12VDC không?

Có, mã 6 trong ordering code.

VQD có cần connector riêng không?

Tùy L/M hay LO/MO.

LO/MO có connector không?

Không, theo định nghĩa “Without Connector”.

L/M có connector không?

Có dây dẫn theo cấu hình With Lead Wire.

VQD có thể lắp trên manifold không?

Có.

VQD1151 có thể lắp trên sub-plate không?

Có.

VQD1121 có cần sub-plate không?

Không nếu sử dụng ở dạng body ported single unit.

VQD có manifold VV4QD12 không?

Có.

VQD có manifold VV4QD15 không?

Có.

Có thể dùng VQD1151 cùng manifold với VQD1121 không?

Không nên hiểu là hai body type lắp trực tiếp thay thế nhau; cần sử dụng đúng manifold/base phù hợp.

VQD1151 có thể dùng single unit không?

Bản chất là Base Mounted; cần sub-plate/base tương ứng.

VQD1121 có thể dùng manifold không?

Có các phương án chuyển đổi và manifold liên quan trong dòng VQD, nhưng phải chọn đúng configuration.

VQD có thể kết hợp với van khác trên manifold không?

Cần kiểm tra đúng manifold series và station specification.

VQD có lưu lượng cao không?

Dòng VQD có cả bản Large Flow U/W.

U/W có lưu lượng cao hơn Standard không?

Có theo flow characteristic được SMC công bố; ví dụ M5 có C tăng từ 0,22 lên 0,27 dm³/(s·bar) trong bảng tương ứng.

VQD có thích hợp cơ cấu mini không?

Có.

VQD có thích hợp compact automation không?

Có.

VQD có tiết kiệm không gian không?

Có, đây là một lợi thế của VQD1000.

VQD có phù hợp tốc độ cao không?

Có.

VQD có phản hồi ổn định không?

SMC nhấn mạnh stable response times.

VQD có phải van khí nén SMC chính hãng không?

VQD1000 là dòng sản phẩm chính thức của SMC Corporation.

VQD1151W-5M-X16-Q có phải model chính thức không?

Có. SMC có trang sản phẩm chính thức cho mã này.

VQD1121W-5M-M5 có phải model chính thức không?

Có.

VQD1151V-5L có phải model chính thức không?

Có.

VQD1151-5M-M5 có phải model chính thức không?

Có.

Có thể mua VQD tại MYTEK không?

Có thể yêu cầu báo giá theo full part number.

VQD hiện có sẵn không?

Theo thông tin sản phẩm bạn cung cấp: có sẵn trong kho.

Tất cả VQD1151/VQD1121 có sẵn không?

Không nên mặc định. Cần xác nhận tồn kho theo từng full part number.

Thời gian đặt hàng nếu mã hết hàng bao lâu?

Theo chính sách MYTEK: 1–2 tuần, tùy model, cấu hình và số lượng.

Khi đặt hàng VQD cần cung cấp gì?

Full part number + số lượng.

Nếu không biết full model thì sao?

Gửi:

Ảnh tem van + ảnh connector + ảnh cổng M5 + số lượng

để đối chiếu.

Có thể đặt VQD cùng SY3120 không?

Có.

Có thể đặt VQD cùng AS2311F không?

Có.

Có thể đặt VQD cùng KQ2S không?

Có.

Có thể đặt VQD cùng ZFC không?

Có.

Có thể đặt VQD cùng ZH không?

Có.

Có thể đặt VQD cùng ZP/ZP3 không?

Có trong hệ vacuum phù hợp.

Có thể đặt VQD cùng ZSE20B không?

Có.

Có thể đặt VQD cùng SME-8 không?

Có trong một hệ thống tự động hóa phù hợp.

Có thể đặt VQD cùng RB/JA không?

Có; mỗi linh kiện đảm nhiệm một chức năng khác nhau.

Một hệ thống có thể dùng VQD + AS + KQ2 + cylinder + sensor không?

Có, đây là một cấu trúc khí nén tự động hóa hoàn chỉnh:

Nguồn khí
   ↓
Filter/Regulator
   ↓
VQD
   ↓
Speed Controller AS
   ↓
Cylinder
   ↓
Sensor
   ↓
PLC

Trong đó VQD điều khiển hướng, AS điều chỉnh tốc độ và sensor phản hồi vị trí.
